400 l/m G1/4'' FRL 0,5-8,5bar - MACP200L

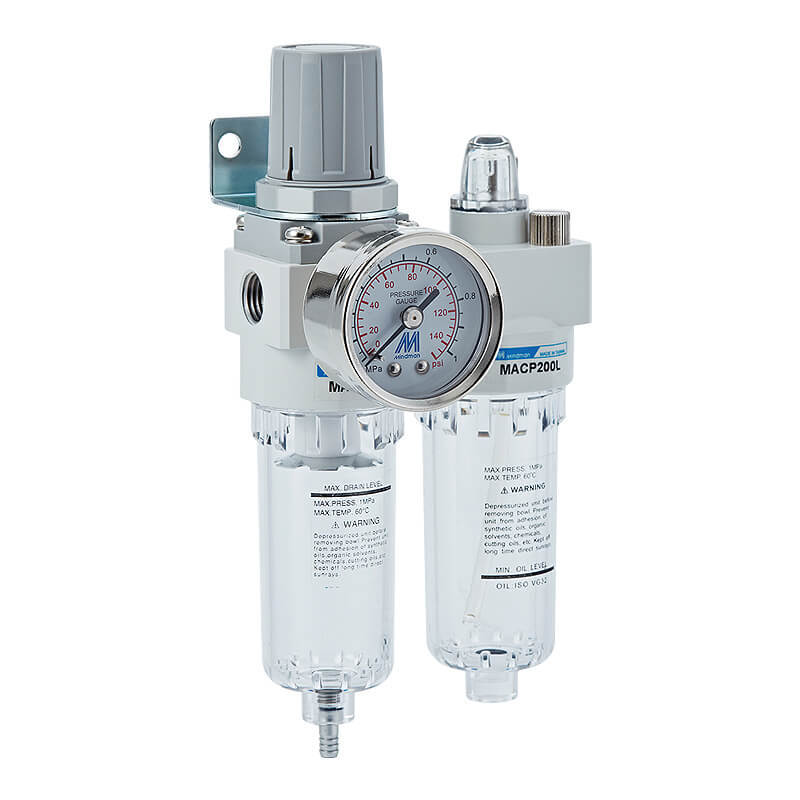

Diese pneumatische G1/4" FRL-Einheit (Filter Regulator Lubricator) wird verwendet, um Verunreinigungen größer als 40 μm herauszufiltern, den Ausgangsdruck zwischen 0,5 - 8,5 bar zu regulieren und die Luft mit Öl zu schmieren. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 400 l/min (für die korrekte Dimensionierung stets das Durchflussdiagramm verwenden). Das halbautomatische Ablassventil öffnet sich jedes Mal, wenn die Druckluft abgeschaltet wird. Geeignet für einen maximalen Eingang von 10 bar und Temperaturen zwischen -5 und 60 °C. Der Mindestdurchfluss für den Öltropfen beträgt 50 l/min. Die Ölkapazität beträgt 35 cm3. Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es. Verriegeln Sie, indem Sie das Rad wieder eindrücken. Inklusive Montagebügel.
- Regulärer Preis
- €58.32
- Regulärer Preis
- €49.01
Beschreibung
Dieser Filter-Regler-Schmierer (FRL) vereint drei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 40 μm sind, aus Ihrem Luftsystem. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 - 8,5 bar eingestellt werden. Der Öler führt der pneumatischen Luft Öl zu, um die innere Reibung der pneumatischen Komponenten zu verringern. Verwenden Sie einen Schmierstoffgeber nur, wenn nachgeschaltete Geräte geschmiert werden müssen. Das empfohlene Schmieröl ist ISO-VG32-Turbinenöl. Überprüfen Sie die Art und Menge des für Ihr Bauteil benötigten Öls. Dieses Modell hat G 1/4" Anschlüsse. Die maximale Durchflussmenge beträgt 400 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um Ihren Filter-Regler-Schmierstoffgeber richtig zu dimensionieren. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall (Droop) innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussrate für einen bestimmten Eingangsdruck mit mehreren Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck steuert, nicht die Durchflussmenge. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden. Der Ausgangsdruck kann nach der Einstellung durch Zurückschieben des Handrads arretiert werden. Der maximale Eingangsdruck beträgt 10 bar und der Temperaturbereich liegt zwischen -5 und 60 °C. Der Filter ist für 40 Mikrometer ausgelegt, d. h. er lässt keine Verunreinigungen durch, die größer als dieser Wert sind. Zum Entleeren verfügt er über einen halbautomatischen Kondensatablass mit einer Ablasskapazität von 25 cm3. Der Öler benötigt einen minimalen Durchfluss von 50 l/min und kann 35 cm3 Öl fassen. Das Gehäusematerial besteht aus Aluminium und die Filter- und Schmierstoffbehälter sind aus Polycarbonat (PC). Er verfügt über eine Halterung, um ihn an der Wand oder an Ihrer Maschine zu befestigen.
Pros:
- Kombiniert drei Funktionen (Filtern, Regulieren, Schmieren) in einem einzigen, kompakten Gerät
- Er verfügt über einen halbautomatischen Kondensatablass zur Reduzierung der Wartungskosten
- Es hat eine Halterung, um es an der Wand oder an Ihrer Maschine zu befestigen
Nachteile
- Er verfügt über einen halbautomatischen Kondensatablass, der für Anlagen geeignet ist, die regelmäßig drucklos sind. In einigen anderen Fällen sind automatische Kondensatableiter vorzuziehen
- Für manche Anwendungen ist es nicht erforderlich, alle drei Funktionen (Filtern, Regeln, Schmieren) zu nutzen. Wählen Sie einen Schmierstoffgeber nur, wenn nachgeschaltete Geräte geschmiert werden müssen.
Baureihe MACP200L
Unser Angebot an hochwertigen Mindman-Filtern, -Reglern und/oder -Schmiermitteln behandelt Ihre Druckluft, um die richtige Luftqualität zu erhalten, die Ausfallzeiten der Geräte zu reduzieren und die Betriebskosten zu senken, wenn sie richtig installiert sind. Die Funktion kann aus dem Namen der Reihe abgeleitet werden. MAFR steht für Filter-Regler, MAF-Filter, MAR-Druckregler, MACP FRL-Einheiten und MAL-Schmiergeräte. Höhere Zahlen in der Reihe (z. B. MAFR501) stehen in der Regel für höhere Durchflussraten. Sie können einzeln oder in Kombination erworben werden, z. B. als Luftfilter-Regler (FR) oder als Luftfilter-Regler-Schmierer-Kombination (FRL). Es sind verschiedene Optionen für Filtermaschengrößen, Betriebsdruckbereiche, Druckeinstellbereiche, Durchflussmenge, Verschließbarkeit und Entwässerungsoptionen erhältlich. Mindman ist ein weltweit führendes Unternehmen in der Pneumatikbranche und stellt eine breite Palette an hochwertigen Pneumatikprodukten her. Sie befolgen strenge Herstellungsstandards (ISO 9001) und überprüfen ihre Endprodukte mit zahlreichen Test- und Kalibrierungsschritten, um sicherzustellen, dass sie den Spezifikationen entsprechen. Sie können sich der hohen Qualität, Effizienz, Lebensdauer und des ausgezeichneten Preis-Leistungs-Verhältnisses dieser Luftbehandlungsgeräte sicher sein.
