8S & 14S Edelstahl Verschraubung mit Drehgelenk 400 bar FKM O-Ring Dichtkonus ISO 8434-1

8S & 14S Edelstahl Verschraubung mit Drehgelenk 400 bar FKM O-Ring Dichtkonus ISO 8434-1
8S & 14S Edelstahl Verschraubung mit Drehgelenk 400 bar FKM O-Ring Dichtkonus ISO 8434-1

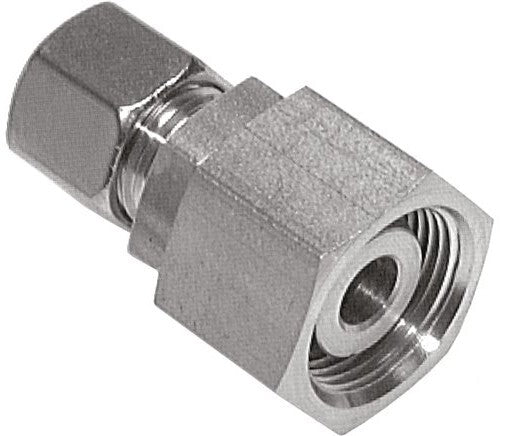

Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: F2AYU
Marke: Tameson

Dieser gerade Einschraubstutzen aus Edelstahl 1.4571 ist mit Kompressionsring und drehbaren Rohranschlussstutzen ausgeführt. Anschluss 1 ist ein 8-mm-Kompressionsring mit einer M16x1,5-Überwurfmutter. Anschluss 2 hat einen 14-mm-Drehrohranschluss. Er hat einen O-Ring und einen Dichtungskonus zur Abdichtung. Der Dichtungswerkstoff ist FKM. Der maximale Druck beträgt 400 bar (5800 psi). Die Armatur ist für Temperaturen von -20 bis 200 °C (-4 bis 392 °F) geeignet. Es wird nach DIN EN ISO 8434-1 (DIN 2353) hergestellt.

Alle anzeigen
€63.71
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€53.54
ohne MwSt.
Auf Lager +0 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 0 Tagen rechnen. Bis zu 1000 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Kunden bewerten uns: 4.8 / 5

478 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Dieser gerade Einschraubstutzen aus Edelstahl 1.4571 ist mit Kompressionsring und drehbaren Rohranschlussstutzen ausgeführt. Anschluss 1 ist ein 8-mm-Kompressionsring mit einer M16x1,5-Überwurfmutter. Anschluss 2 hat einen 14-mm-Drehrohranschluss. Er hat einen O-Ring und einen Dichtungskonus zur Abdichtung. Der Dichtungswerkstoff ist FKM. Der maximale Druck beträgt 400 bar (5800 psi). Die Armatur ist für Temperaturen von -20 bis 200 °C (-4 bis 392 °F) geeignet. Es wird nach DIN EN ISO 8434-1 (DIN 2353) hergestellt.

Vorteile:

  • Entspricht der DIN EN ISO 8434-1 (DIN 2353)
  • Mit O-Ring und Dichtkonus
  • Kompatibel mit allen Schneidringverschraubungen nach DIN EN ISO 8434-1 (DIN 2353)
  • Geeignet für den Einsatz im Gas- und Wasserbereich
  • Edelstahl hat eine bessere chemische Beständigkeit als andere Materialien
  • Geeignet für hydraulische Anwendungen

Nachteile:

  • Da er eine Druckringverbindung hat, kann er nur einmal verwendet werden.

Downloads

Spezifikationen

Pressring-Anschluss (mm)
Größe des Kompressionsverbindungsanschlusses
8
Gewinde der Überwurfmutter
Gewindegröße der Überwurfmutter
M16 x 1.5
Belastungsklasse (DIN 2353)
S (schwer)
Schwenkbarer Rohranschluss
14 S
Anschlussart
Klemmring, Schwenkbarer Rohranschluss
Werkstoff des Gehäuses
Material des Gehäuses.
rostfreier Stahl
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Fluorkautschuk (FPM/FKM)
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
400
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-20
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
200
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
DIN EN ISO 8434-1 (DIN 2353)
Art der Versiegelung
O-Ring
Gewindespindel-Dichtung 1
Dichtungskonus
Qualität des Materials
Edelstahl (1.4571)
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl (1.4571)
Werkstoff des Anschlusses 2
rostfreier Stahl
Form
gerade
Mit Entleerungsventil
Nein
