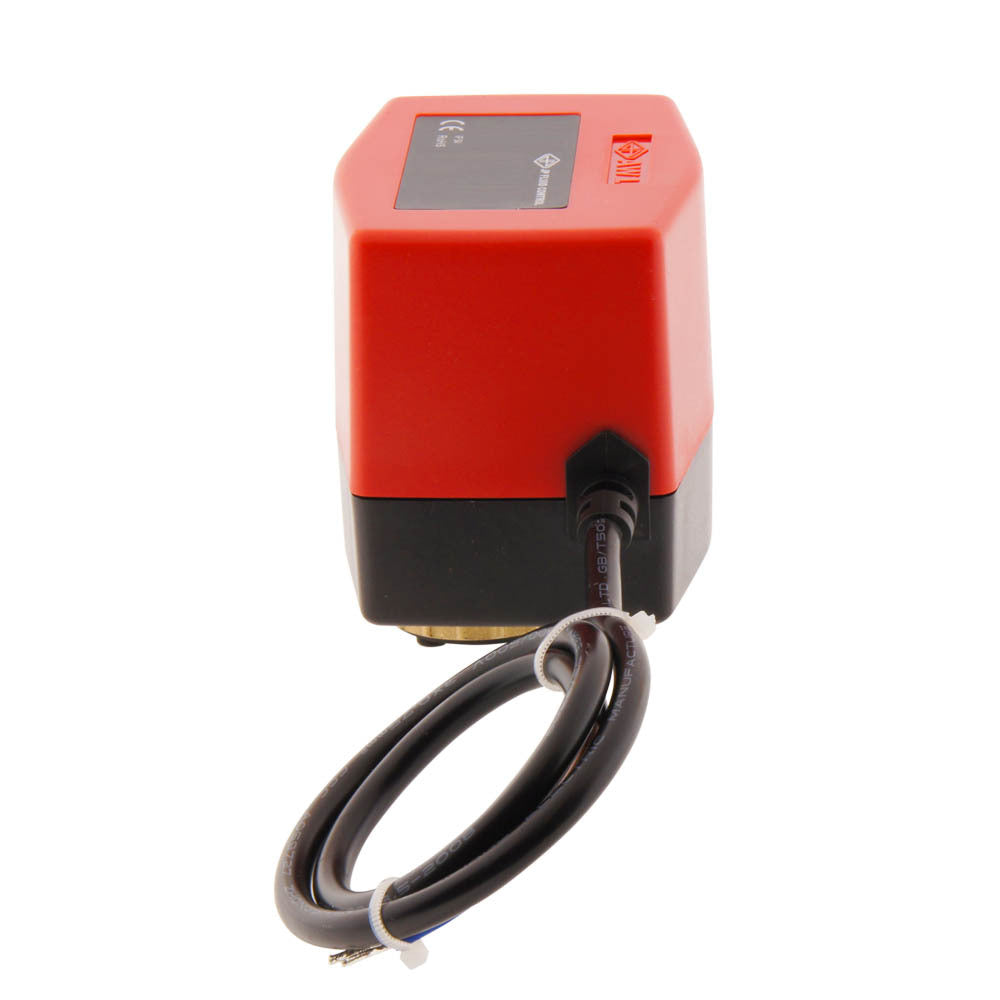

Referenz: AW1-012DC
Marke: JP Fluid Control

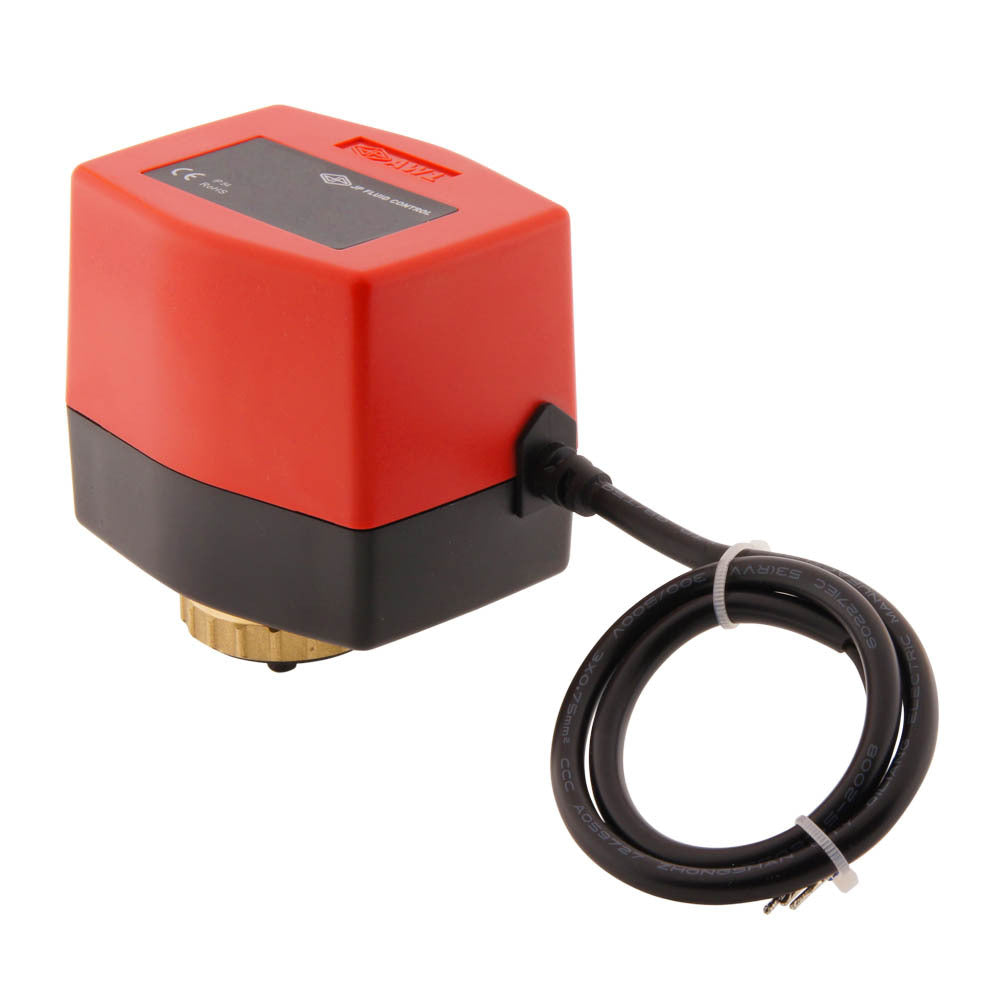

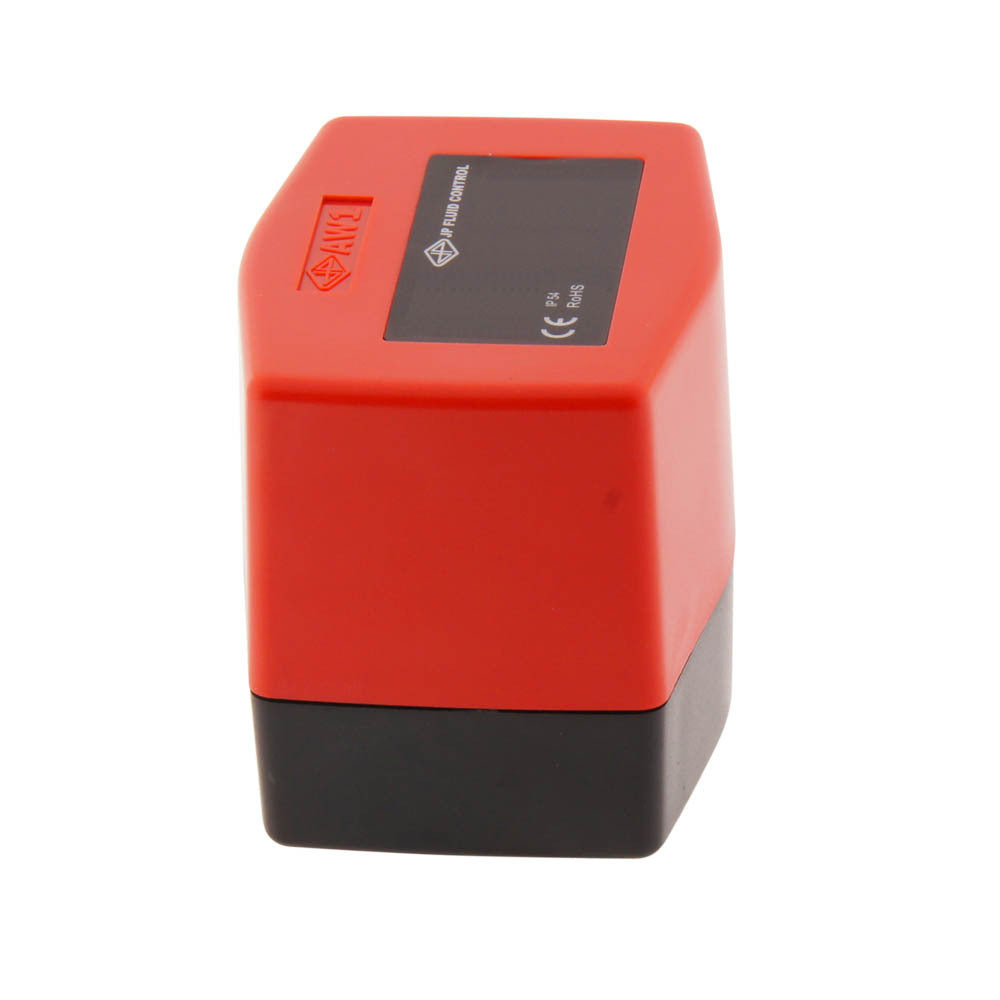

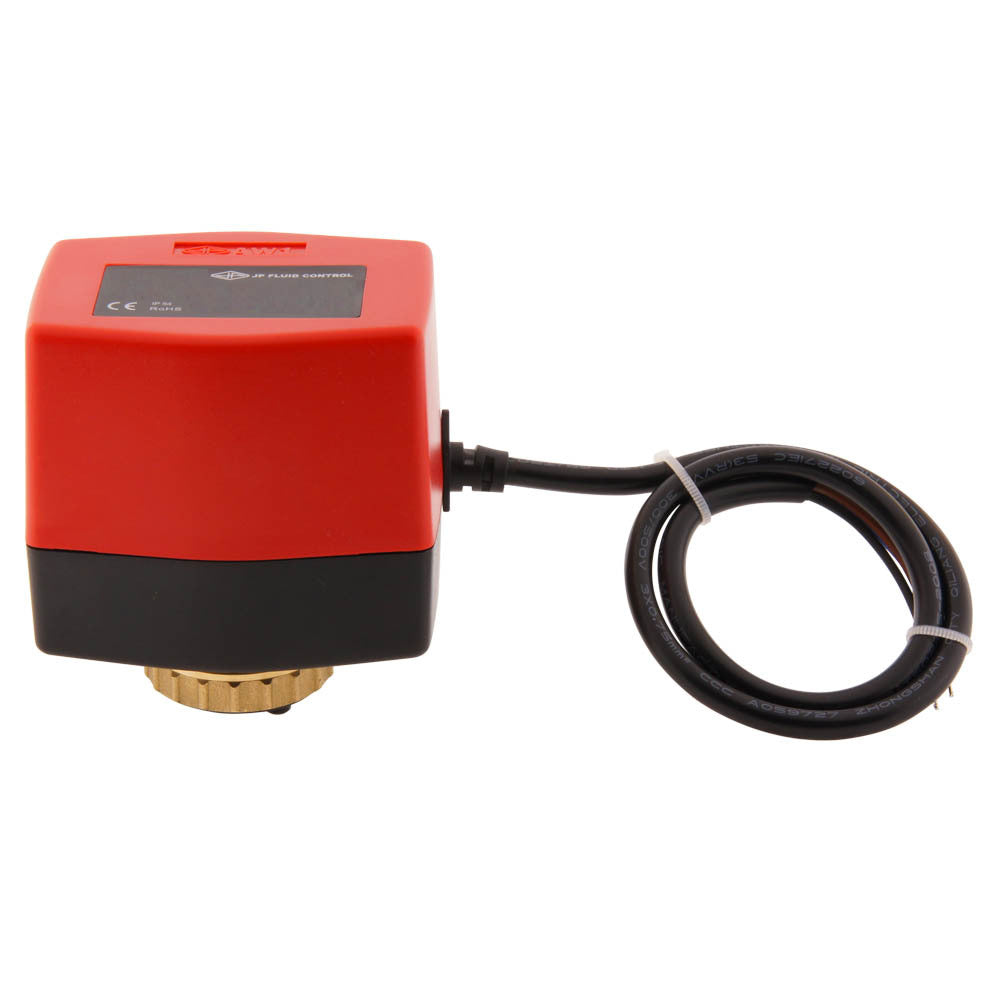

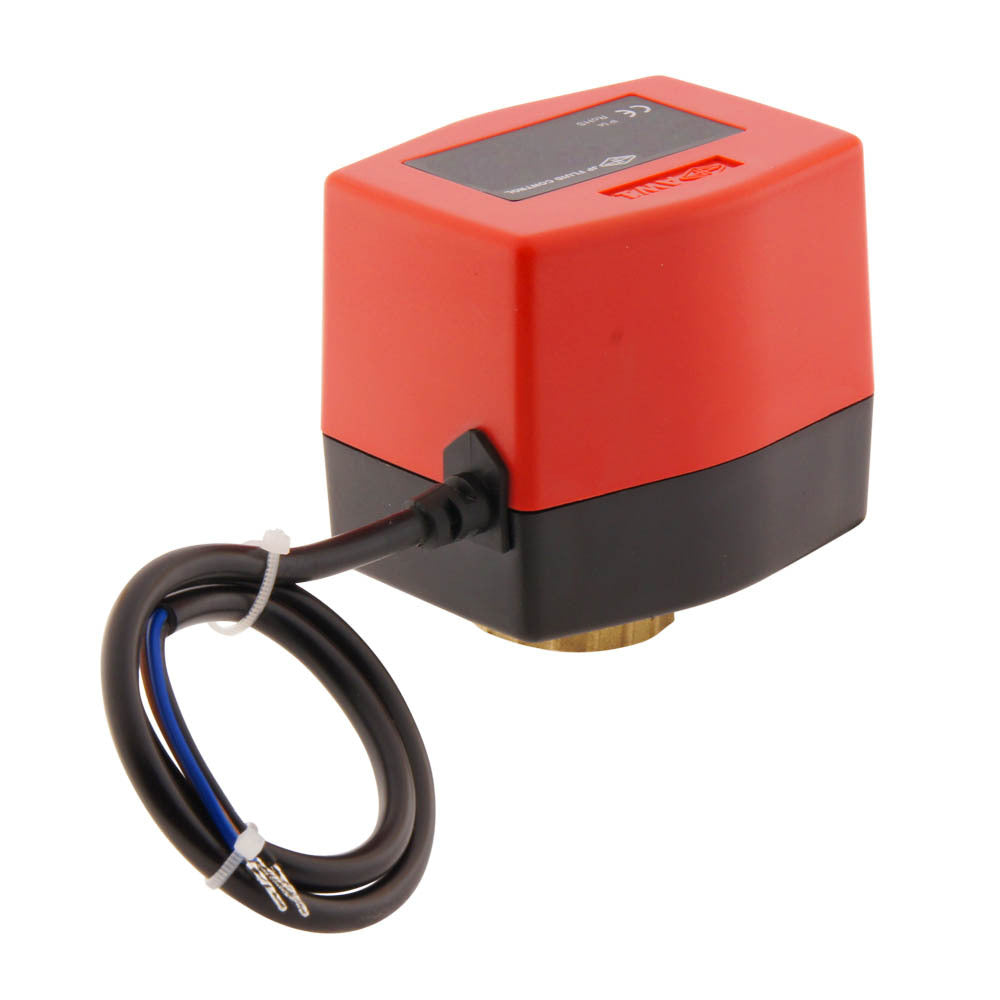

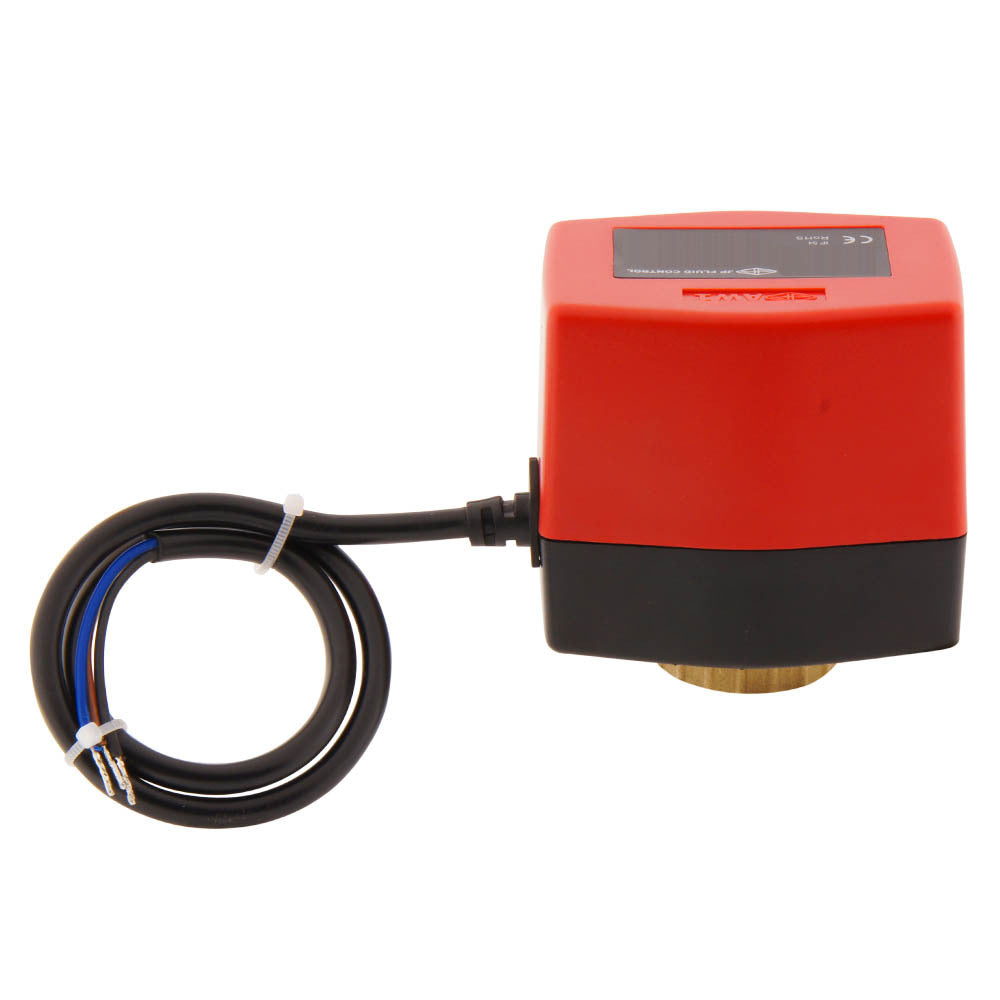

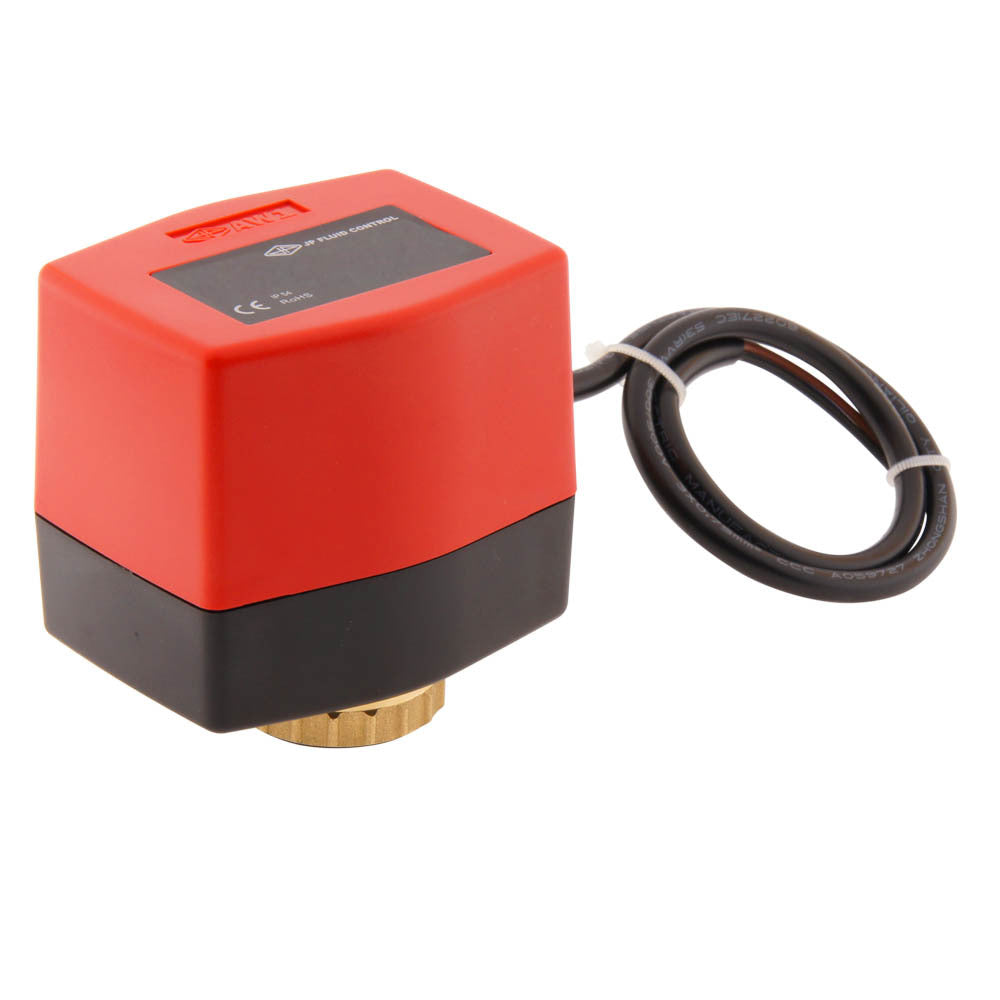

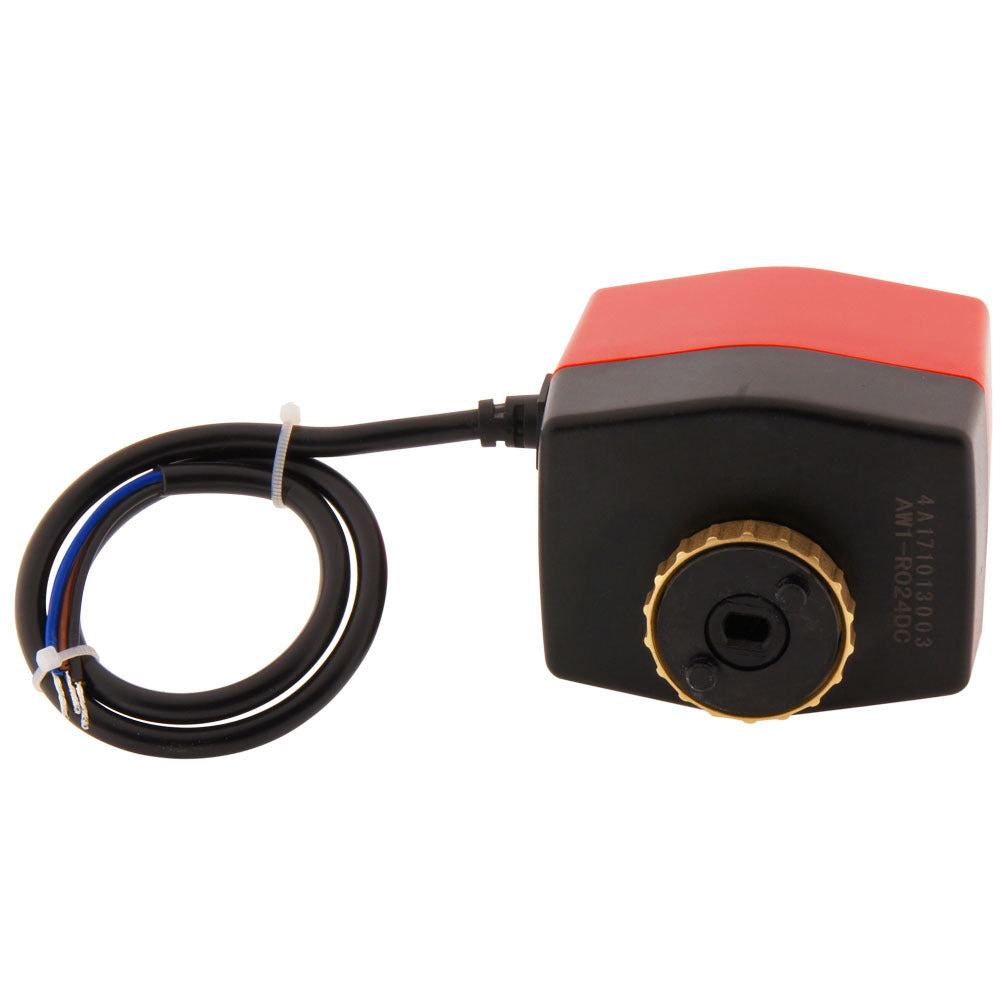

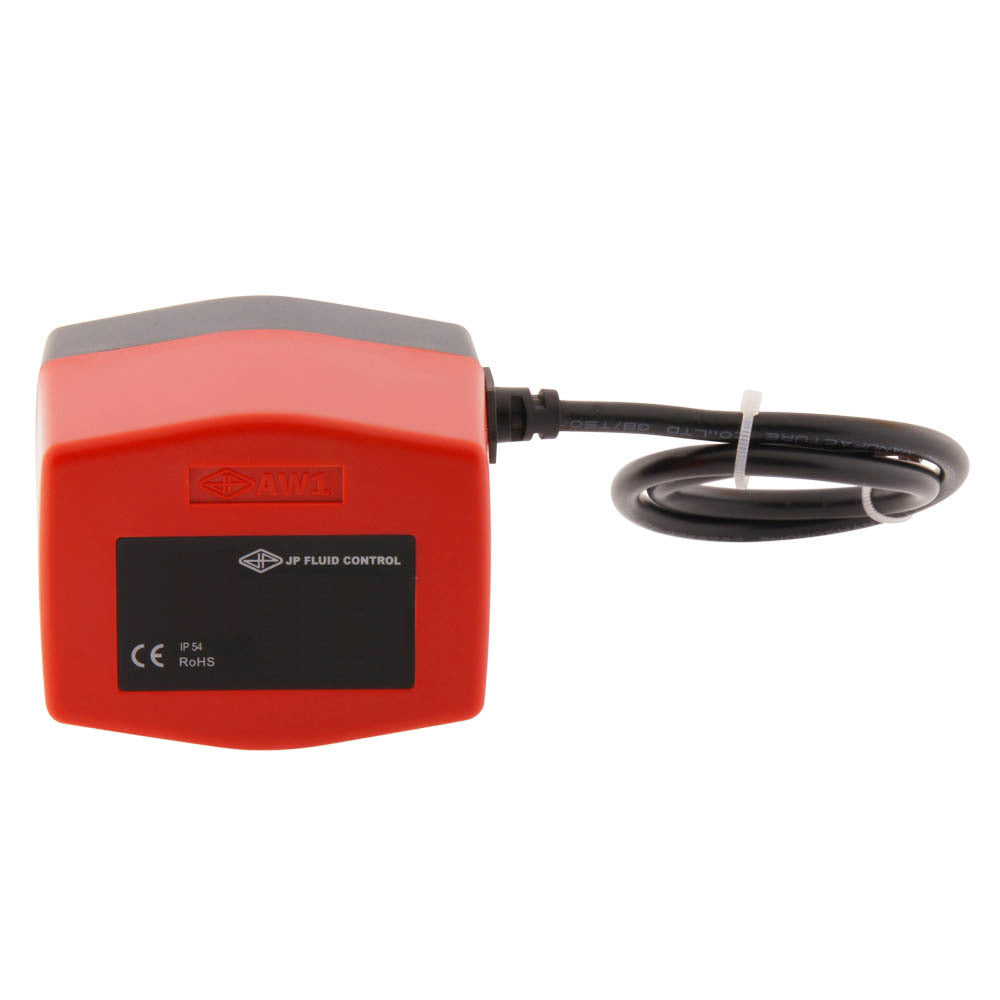

12V DC Antrieb für Kugelhähne. 3-Draht-Anschluss (3-Punkt): Nullleiter und 2 Steuerdrähte (zum Öffnen/Schließen). Das Ventil öffnet sich in 6s. Der Antrieb kombiniert eine robuste Konstruktion (IP54) mit einem geringen Energieverbrauch. Der Antrieb ist kompatibel mit den Kugelhähnen der Serien BW2 (2-Wege) und BW3 (3-Wege).
Alle anzeigen
€67.22
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€56.49
ohne MwSt.
Auf Lager +0 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 172 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 0 Tagen rechnen. Bis zu 222 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Kunden bewerten uns: 4.8 / 5

478 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Sehr energieeffizienter und robuster elektrischer Kugelhahnantrieb (IP54) von JP Fluid Control. Der Antrieb kann an Kugelhähne der JP Fluid Control BW2 (2-Wege) und BW3 (3-Wege) Serie angeschlossen werden. Der Stellantrieb benötigt eine 12-V-Gleichstromversorgung. Dieser Ventiltyp wird üblicherweise in Heizungsanlagen verwendet. Die Zeit zum Öffnen oder Schließen des Ventils beträgt etwa 6 Sekunden.

Installation

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Stellantrieb wird mit einem Kabel geliefert. Bitte beachten Sie: Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, dies könnte den Antrieb beschädigen! Die Stellantriebe können mit einem integrierten Relais geliefert werden, in diesem Fall wird nur eine Steuerleitung benötigt.


Wichtig

  • Bitte beachten Sie die Farbcodierung der Drähte. Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, da der Antrieb sonst beschädigt wird.

Montage


Downloads

Safety instructions
pdf
Download
Manual BW (EN)
pdf
Download
CAD aw1.zip
zip
Download

Spezifikationen

Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
12 V GLEICHSTROM
Regelsignal
Die Auf-/Zu-Steuerung ist z. B. 2-Punkt (1 Steuersignal) oder 3-Punkt (2 Steuersignale). Die Lageregelung ist z. B. 4-20 mA (empfohlen), 0-10 V, 2-10 V oder 0-5 V.
Dreipunkt (Öffnen-Schließen)
Drehmoment (Nm)
Die maximale Drehkraft, die der Stellantrieb liefern kann. Wählen Sie immer einen großen Sicherheitsfaktor, da das Moment nach (langem) Stillstand oder bei trockenen Medien stark ansteigen kann.
2.5
Laufzeit (s)
6
Nennleistung (VA)
3
Positionsrückmeldung
ohne
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP54
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Kunststoff
Länge des Anschlusskabels (m)
Die Länge des Kabels, das mit dem Stellantrieb geliefert wird.
0.3
Ausführung
rotierend
Endkontakte
2
Max. elektrische Leistungsaufnahme (VA)
3
Umgebungstemperatur (°C)
-10 °C to 50 °C
Max. Drehwinkel (°)
90
Geeignet für Belüftungsarmaturen
Nein
Handbedienung
Nein
Übertragung
mit Zahnrädern
Mit Kopfflansch Direct-Mount nach ISO 5211
Nein
Geeignet für Ventile
Ja
Mit Sicherheitsfunktion
Nein
Arbeitsbereich einstellbar
Nein
Höhe (mm)
Die Höhe des Produkts ohne Verpackung.
88
Breite (mm)
Die Breite des Produkts ohne Verpackung.
67
Explosionsgeschützt
Nein
Regelungsart An/Aus
Ja
Regelungsart modulierend
Nein
Mit mechanischem Standanzeiger
Nein
Regelungsart Split-Range
Nein
Spannungsfrei wenn geschlossen
Nein
Potenzialfreier Schaltkontakt
Nein
