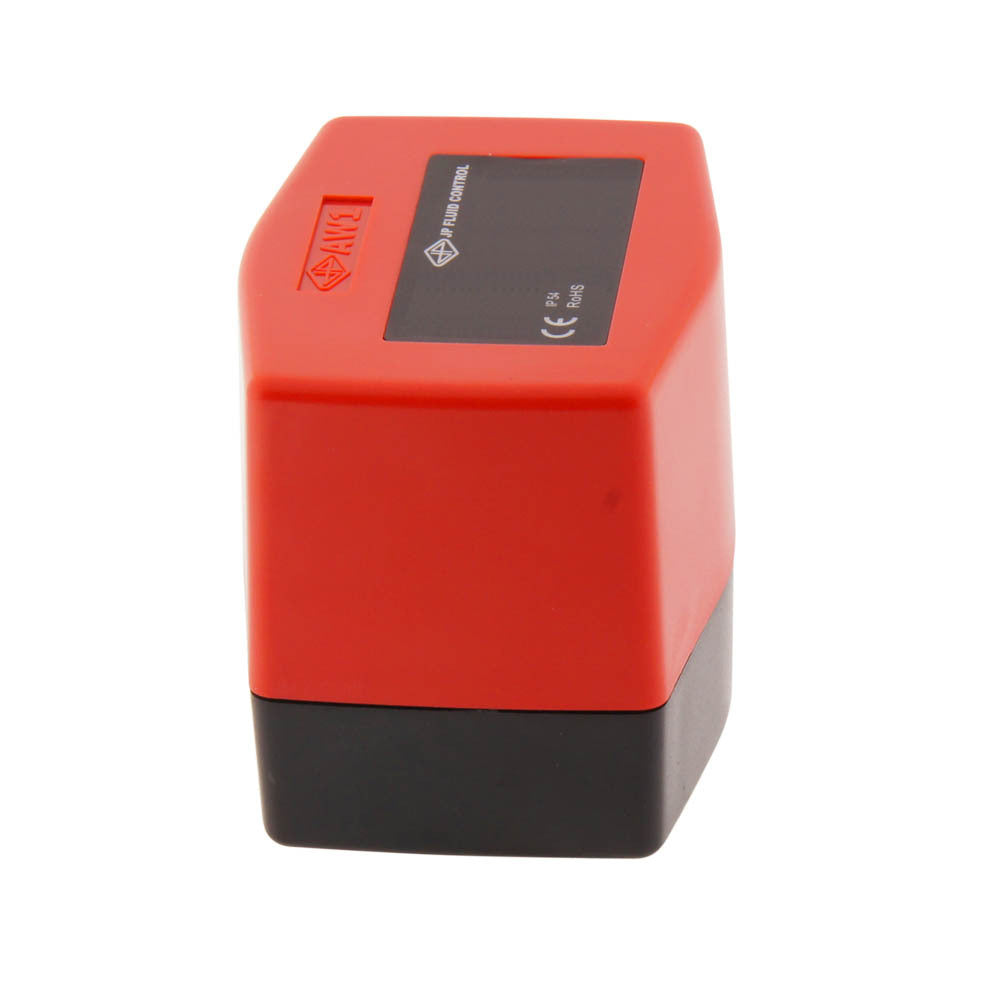

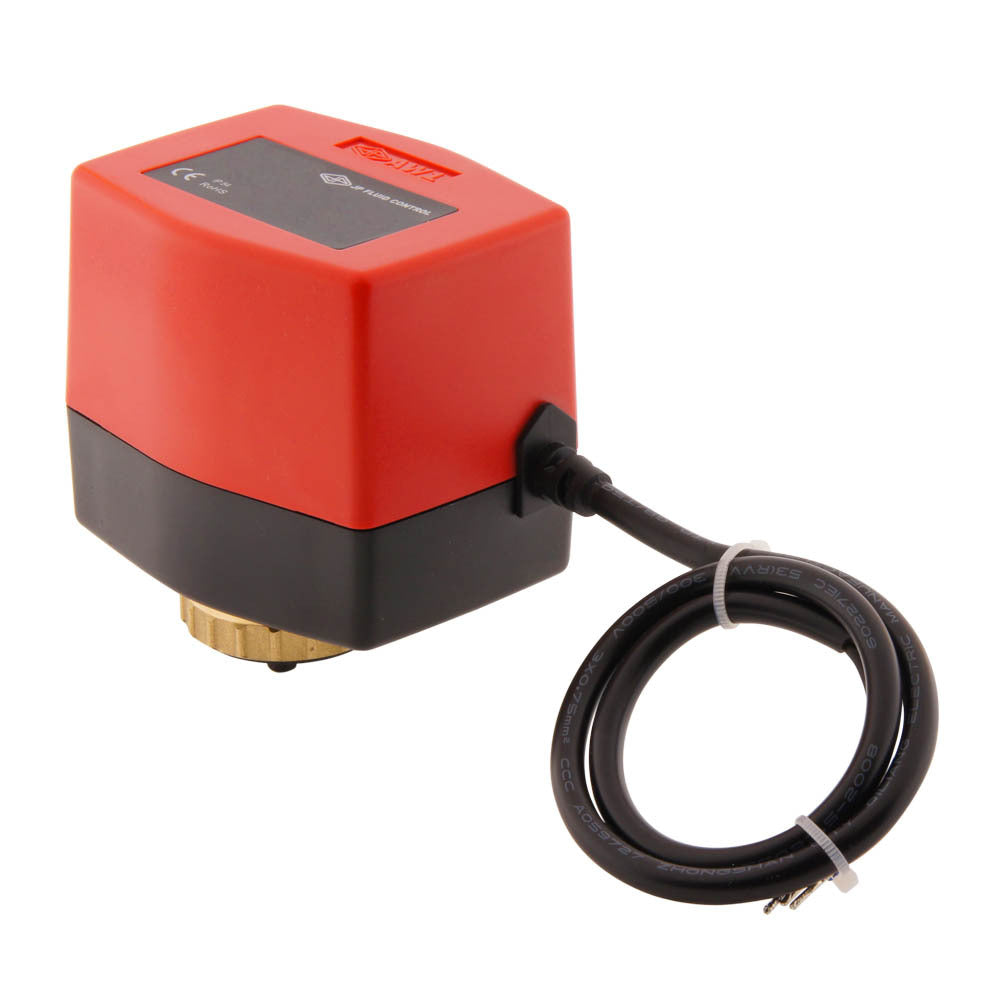

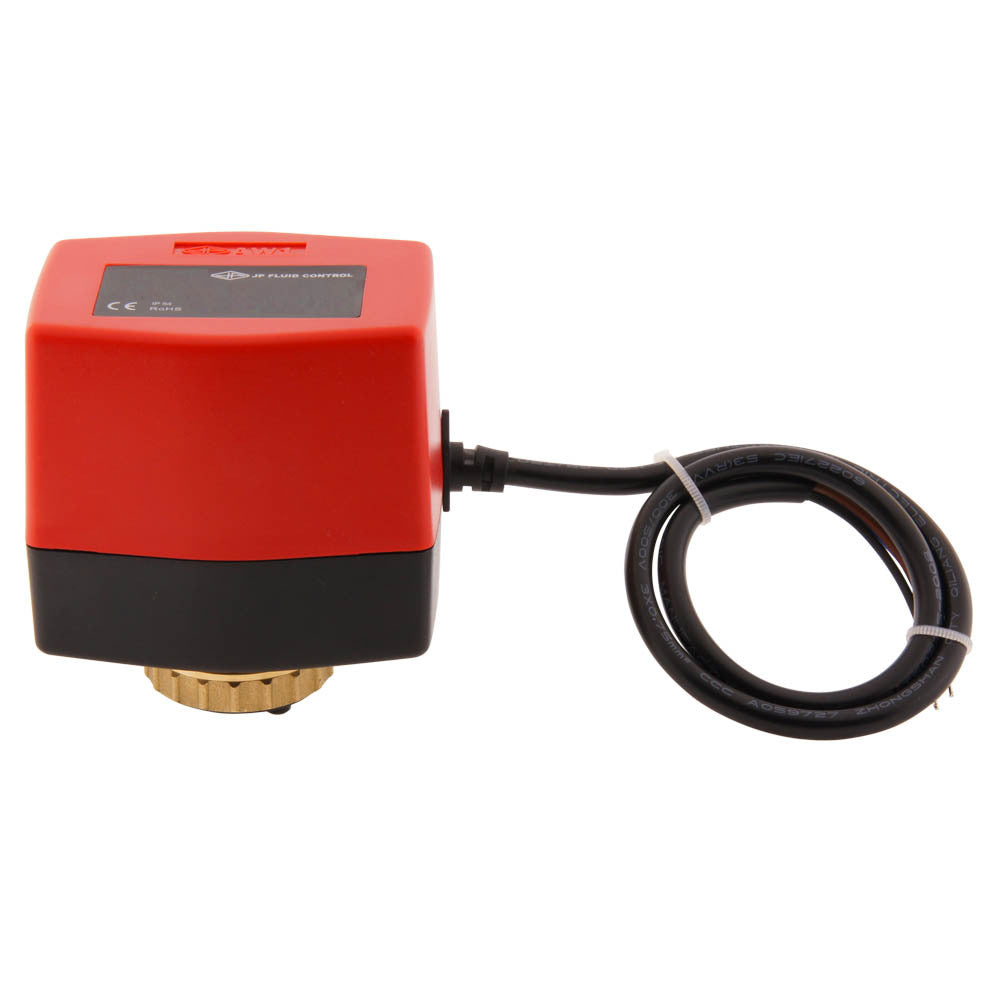

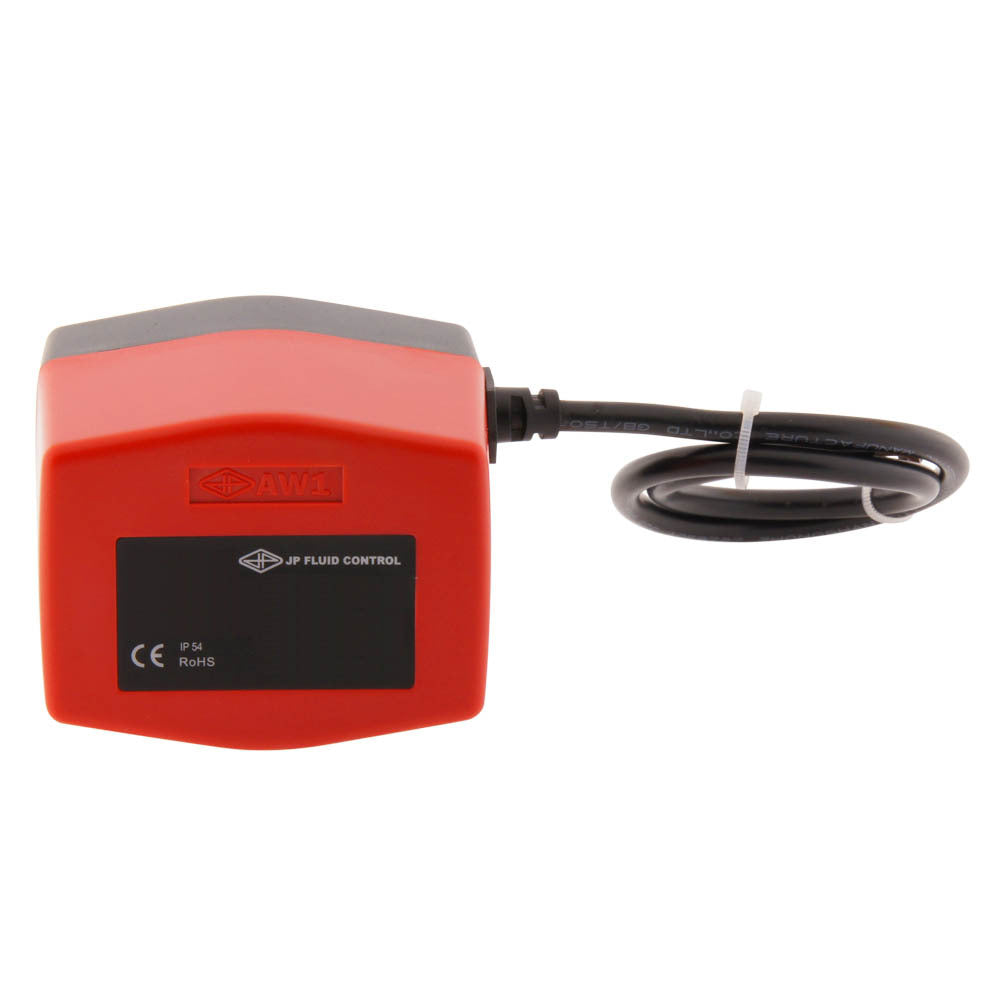

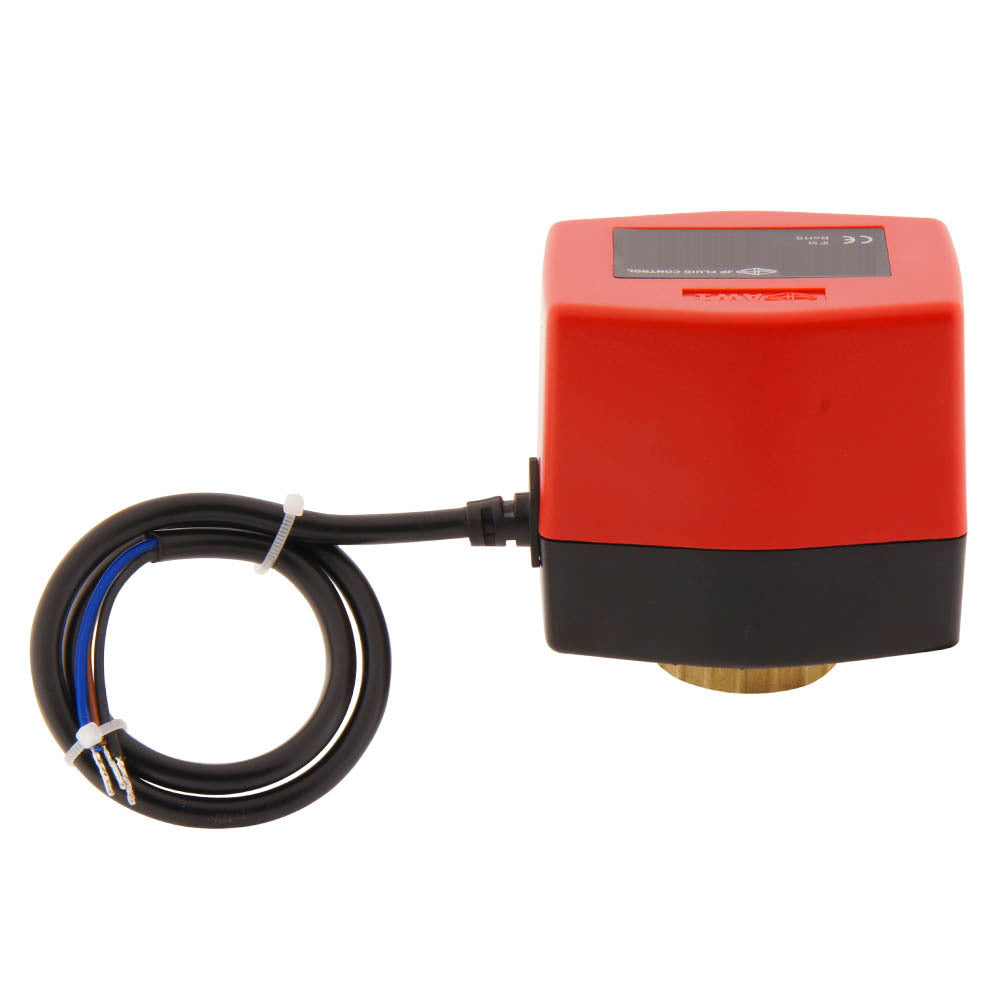

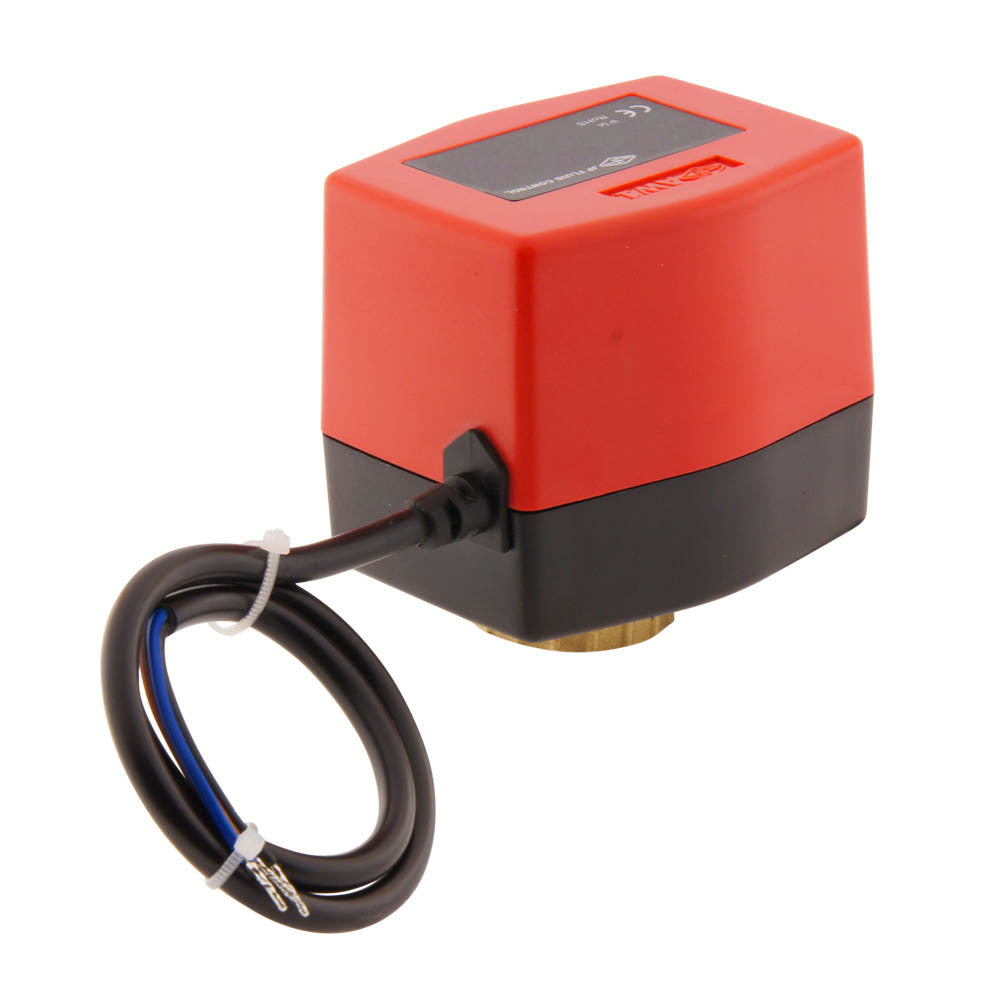

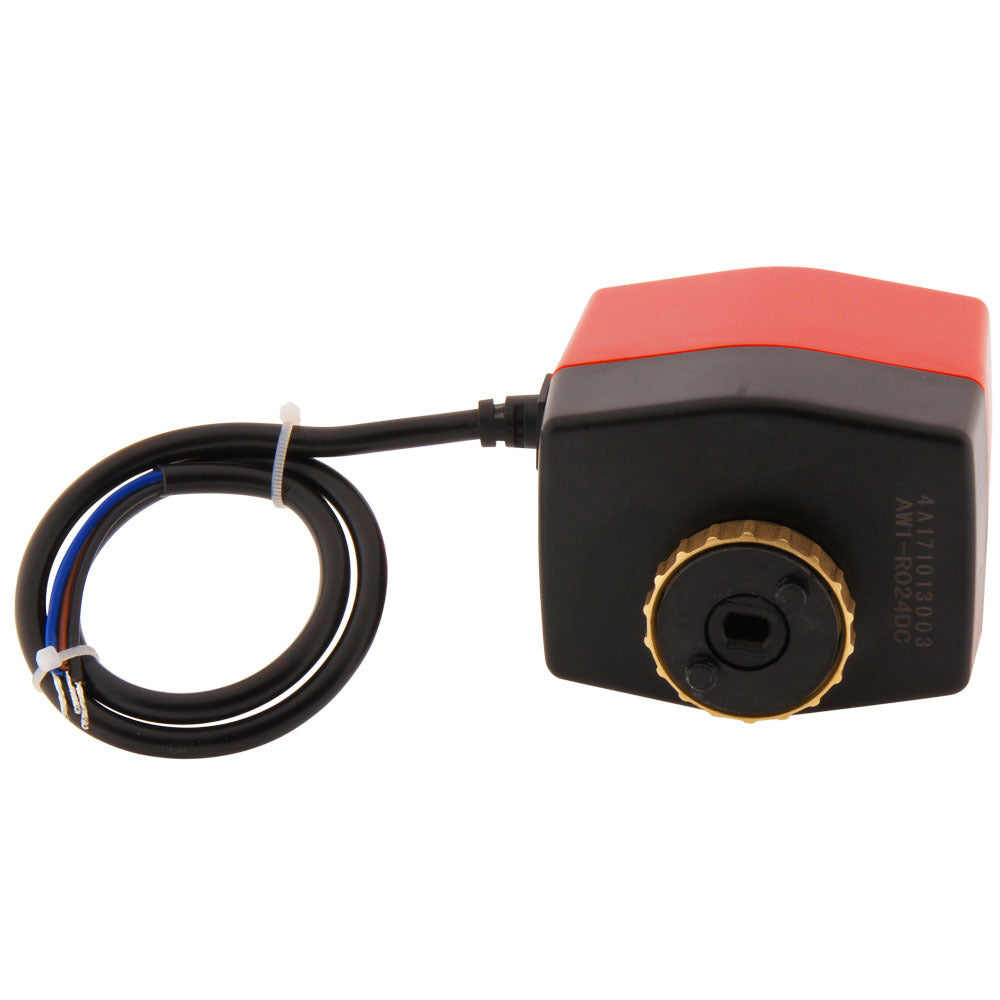

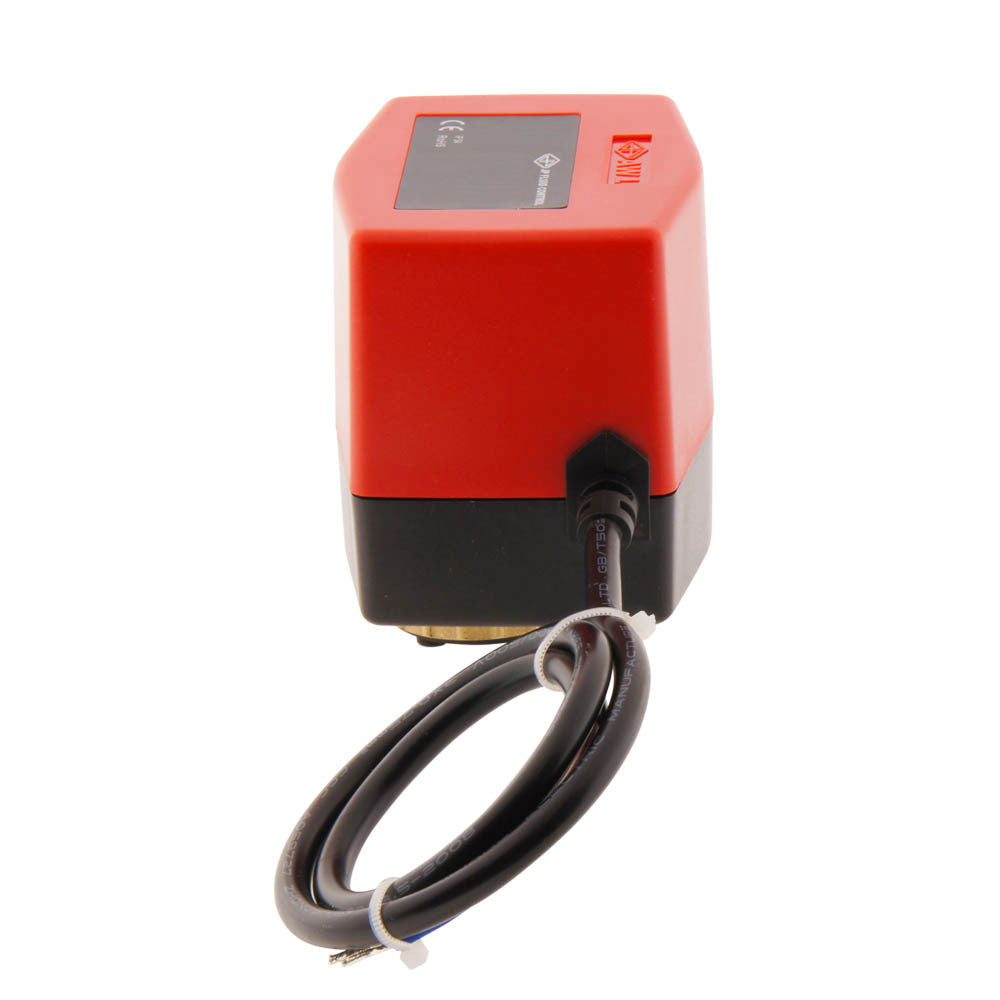

AW1 Stellantrieb 24V DC 3-Punkt

Name: AW1 Stellantrieb 24V DC 3-Punkt
Brand: JP Fluid Control
SKU: AW1-024DC
Price: 63.64 EUR
Availability: InStock

Referenz: AW1-024DC

Marke: JP Fluid Control

24V DC Antrieb für Kugelhähne. 3-Draht-Anschluss (3-Punkt): Nullleiter und 2 Steuerdrähte (zum Öffnen/Schließen). Das Ventil öffnet sich in 6s. Der Antrieb kombiniert eine robuste Konstruktion (IP54) mit einem geringen Energieverbrauch. Der Antrieb ist kompatibel mit den Kugelhähnen der Serien BW2 (2-Wege) und BW3 (3-Wege).

Alle anzeigen

Regulärer Preis: €63,64

inkl. MwSt. zzgl. Versand

Regulärer Preis: €53,48

ohne MwSt.

Menge

Auf Lager Versand in 0T Auf Anfrage Auf Anfrage

0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 267 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 0 Tagen rechnen. Bis zu 317 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.

Versand an Deutschland: €4,95

Kostenlos für Bestellungen > €75,00

Voraussichtliche Lieferung in 1 - 2 Werktagen

Kunden bewerten uns: 4.8 / 5

535 Rezensionen auf Google

Beschreibung

Spezifikationen

Downloads

Verwandte Produkte

Beschreibung

Sehr energieeffizienter und robuster elektrischer Kugelhahnantrieb (IP54) von JP Fluid Control. Der Antrieb kann an Kugelhähne der JP Fluid Control BW2 (2-Wege) und BW3 (3-Wege) Serie angeschlossen werden. Der Stellantrieb benötigt eine 24 V Gleichstromversorgung. Dieser Ventiltyp wird üblicherweise in Heizungsanlagen verwendet. Die Zeit zum Öffnen oder Schließen des Ventils beträgt etwa 6 Sekunden.

Installation

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Stellantrieb wird mit einem Kabel geliefert. Bitte beachten Sie: Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, dies könnte den Antrieb beschädigen! Die Stellantriebe können mit einem integrierten Relais geliefert werden, in diesem Fall wird nur eine Steuerleitung benötigt.


Wichtig

Bitte beachten Sie die Farbcodierung der Drähte. Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, da der Antrieb sonst beschädigt wird.
