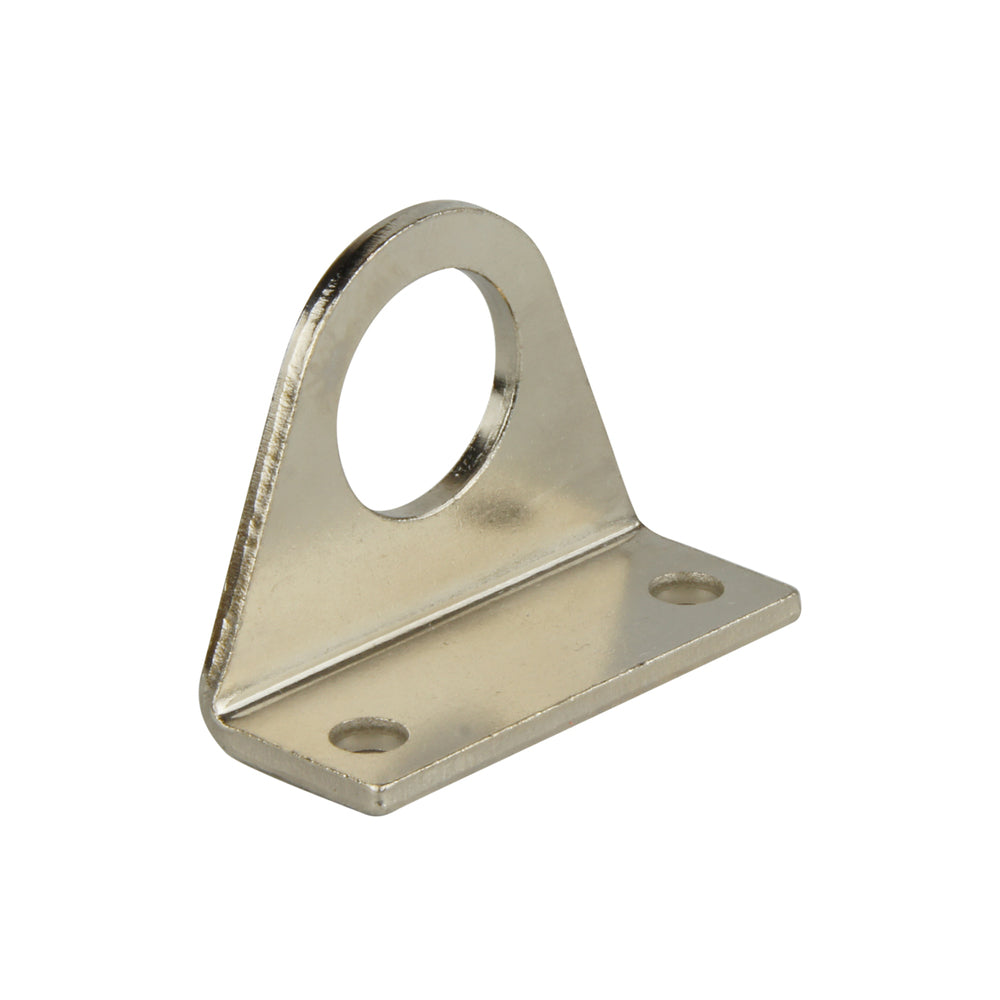

CIL-8mm Fußhalterung Stahl ISO-6432 MCMI [5 Stück]

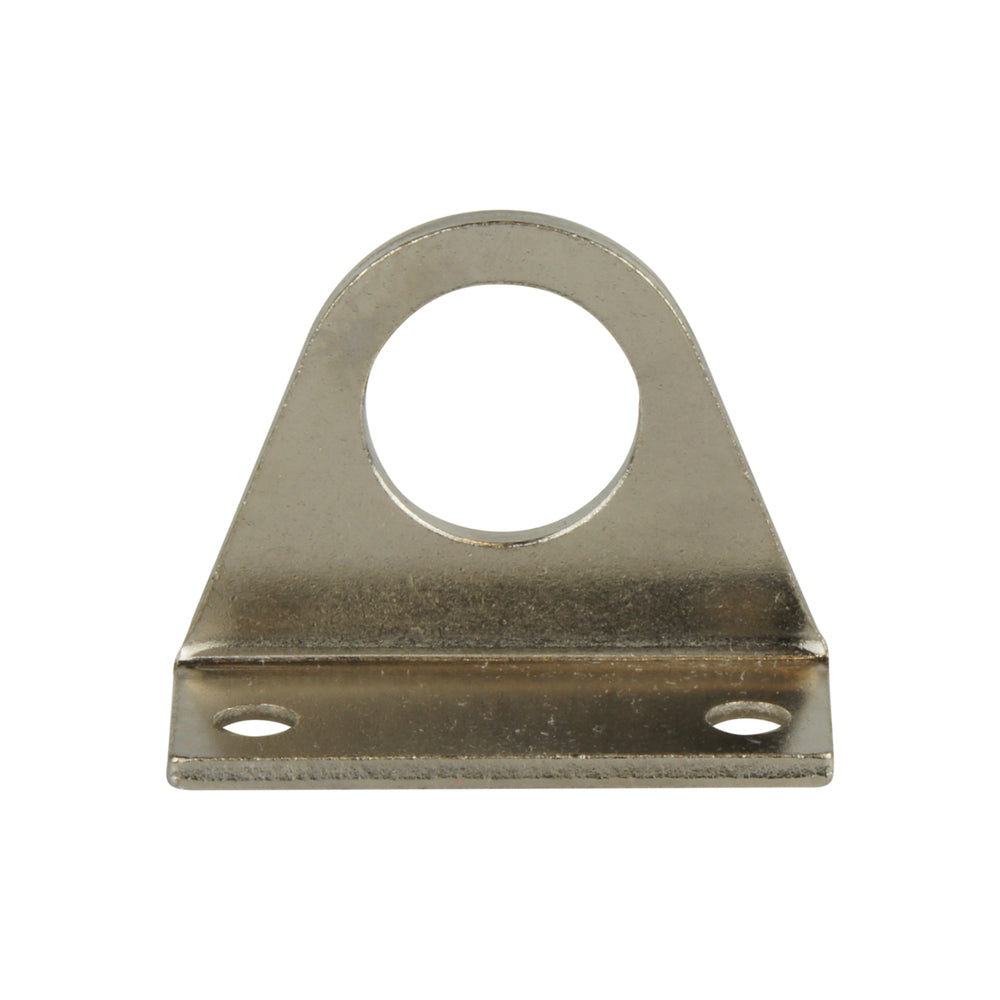

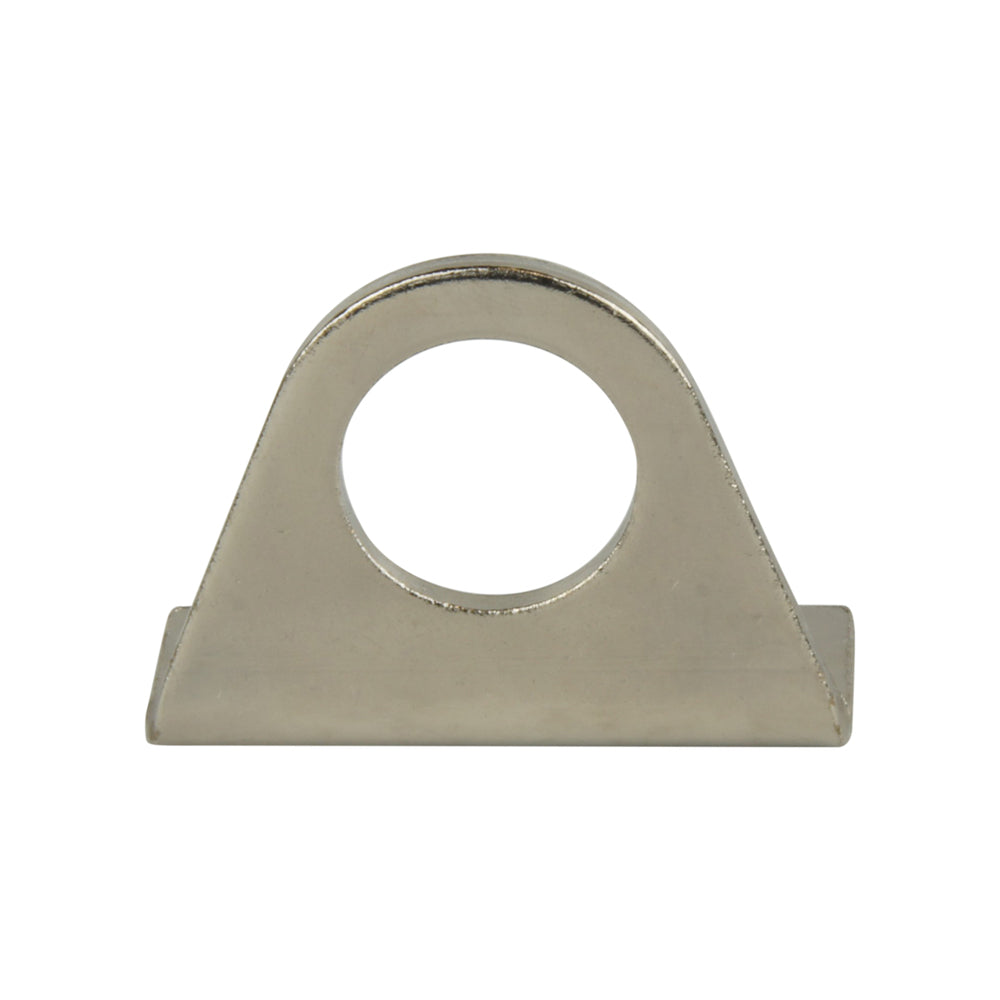

Dieser Fußflansch ist für die feste Montage von Pneumatikzylindern nach ISO 6432 mit einem Durchmesser von 8 mm vorgesehen. Wenn Ihr Zylinder nicht der ISO-Norm entspricht, müssen Sie sicherstellen, dass der Flansch ordnungsgemäß am Zylinderkopf montiert werden kann. Sie ermöglichen eine einfache Montage und Demontage. Sie sorgen für eine starre Befestigung, was bedeutet, dass der Zylinder richtig auf die Last ausgerichtet sein muss. Sie sollten am vorderen und hinteren Ende des Zylinders verwendet werden (2 Stück erforderlich). Dieser Fußbefestigungsflansch wird über das Gehäuse des Zylinders geschoben und dann mit einer Schraube auf das Zylindergehäuse geschraubt, um die Montageplatte zu befestigen. Die Montageplatte hat dann eine Biegung von 90° und zwei Löcher im Flansch, um sie mit Schrauben parallel zur Stange des Zylinders an der Montagefläche zu befestigen. Sie sind aus Stahl gefertigt.

Pros:

• Sichere feste Montage
• Einfache Montage/Demontage

Nachteile

• Geringe Toleranz für Montageversatz
• Zur Befestigung des Zylinders sind zwei Fußbefestigungen erforderlich

LB-Serie

Das Mindman MCMI-Montagezubehör für das Kappenende besteht aus festen Montageoptionen in Form von Flansch- oder Fußbefestigungen. Beide ermöglichen eine einfache Montage und Demontage sowie eine sichere Montageverbindung. Die Flansche werden an der Rückseite (schiebende Anwendung) oder an der Vorderseite (ziehende Anwendung) montiert, oder es werden zwei Flansche verwendet (beides wird verwendet). Für die Fußbefestigung sollte es immer eine auf der Vorder- und Rückseite geben.
