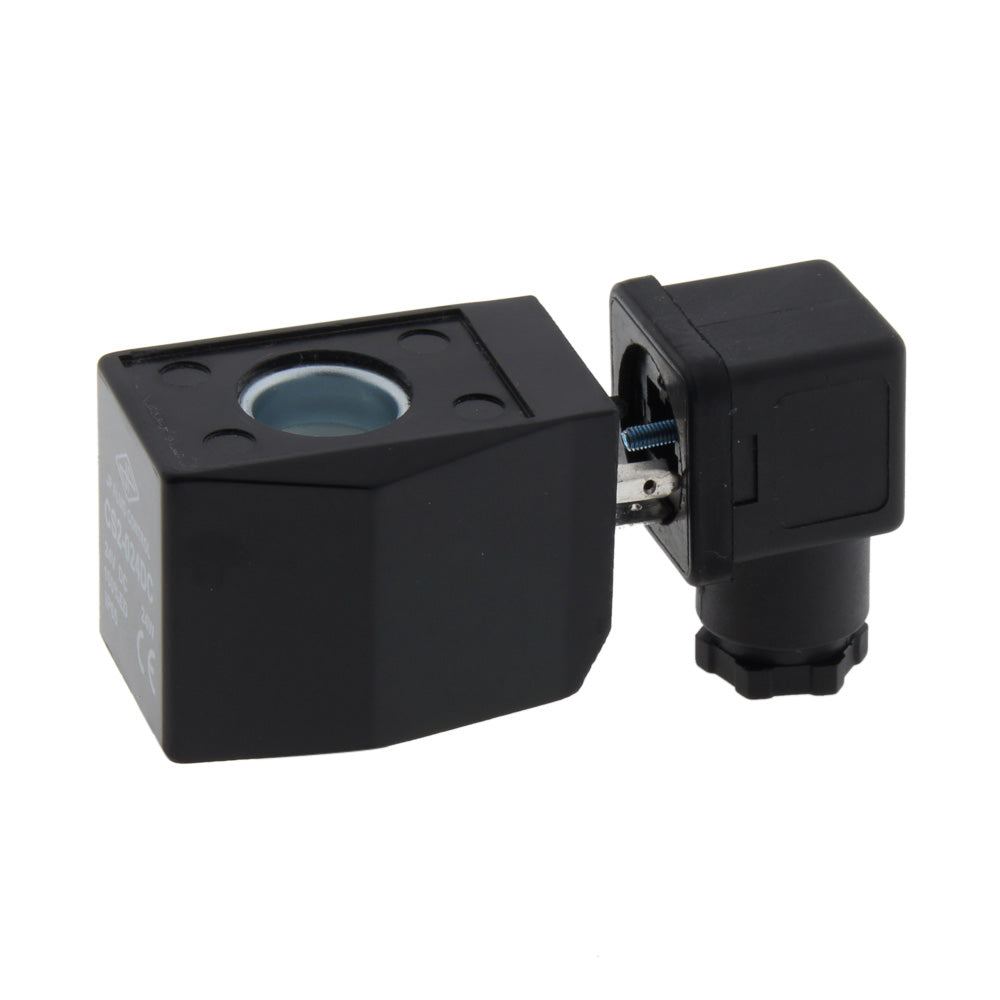

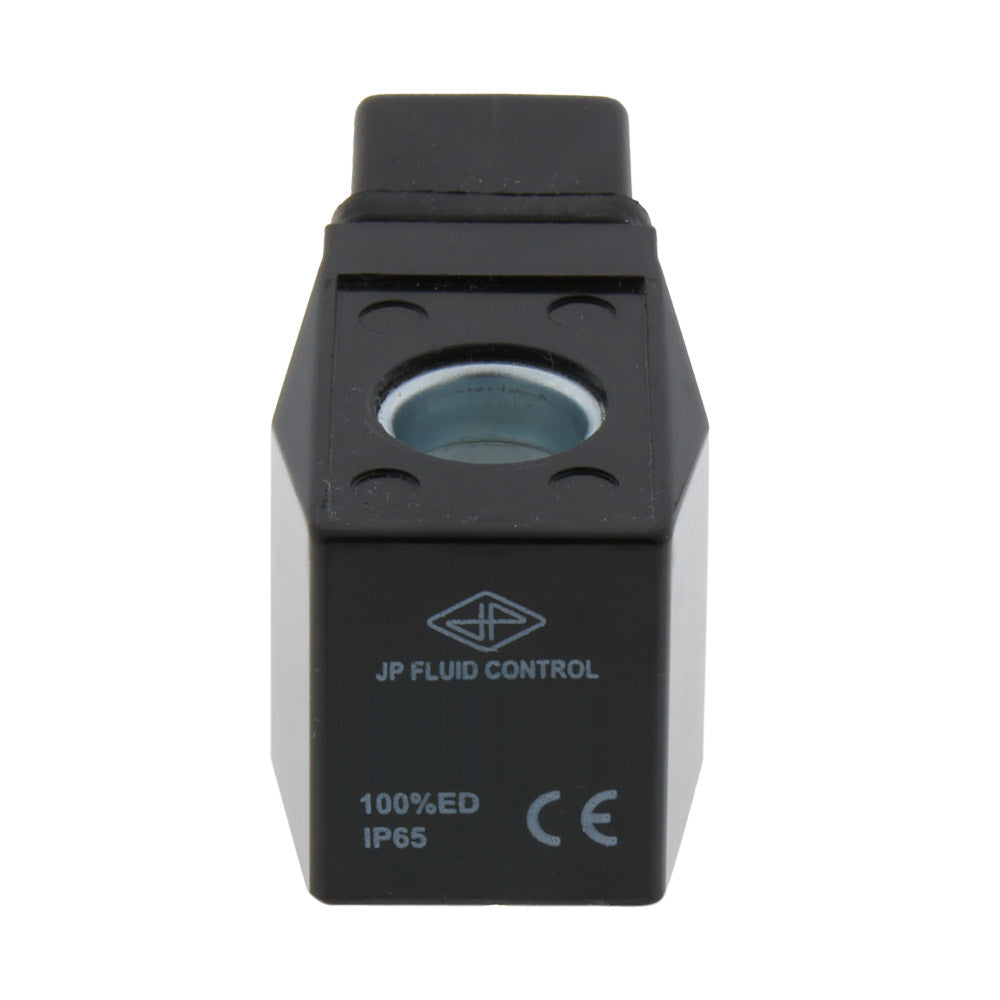

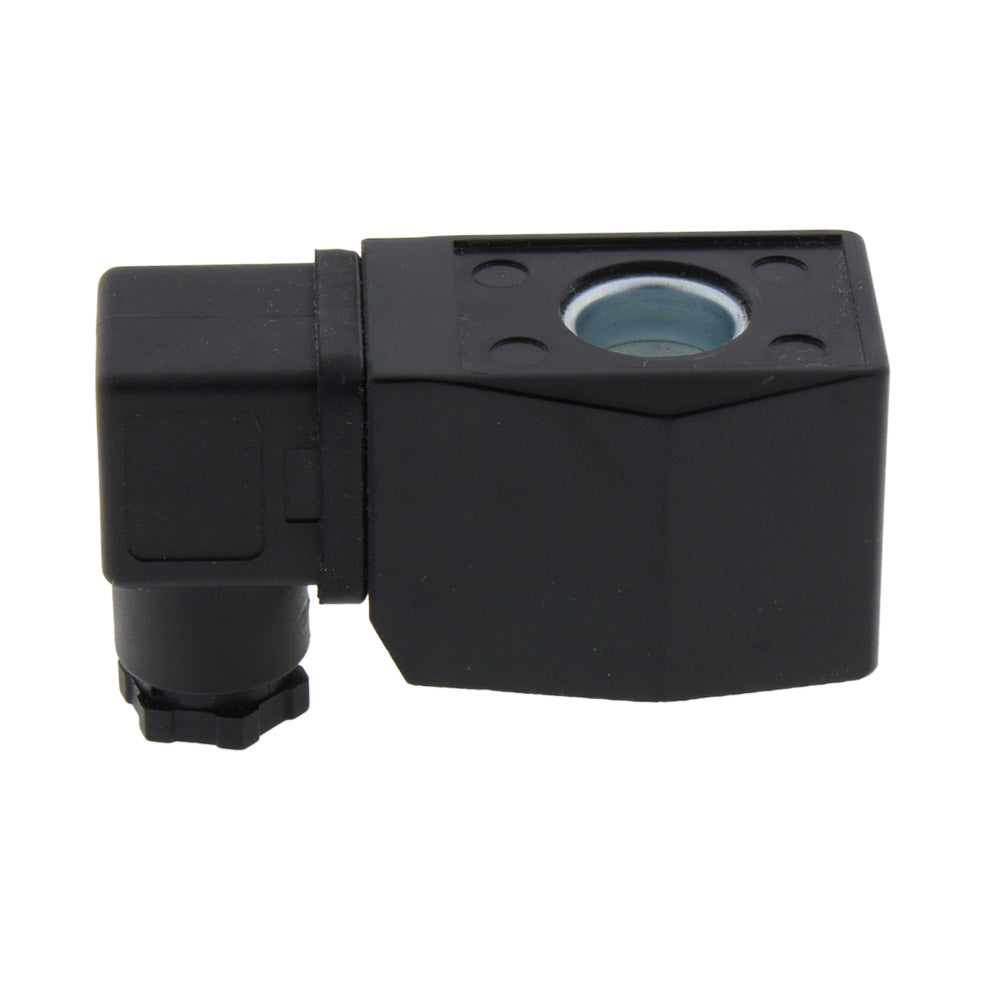

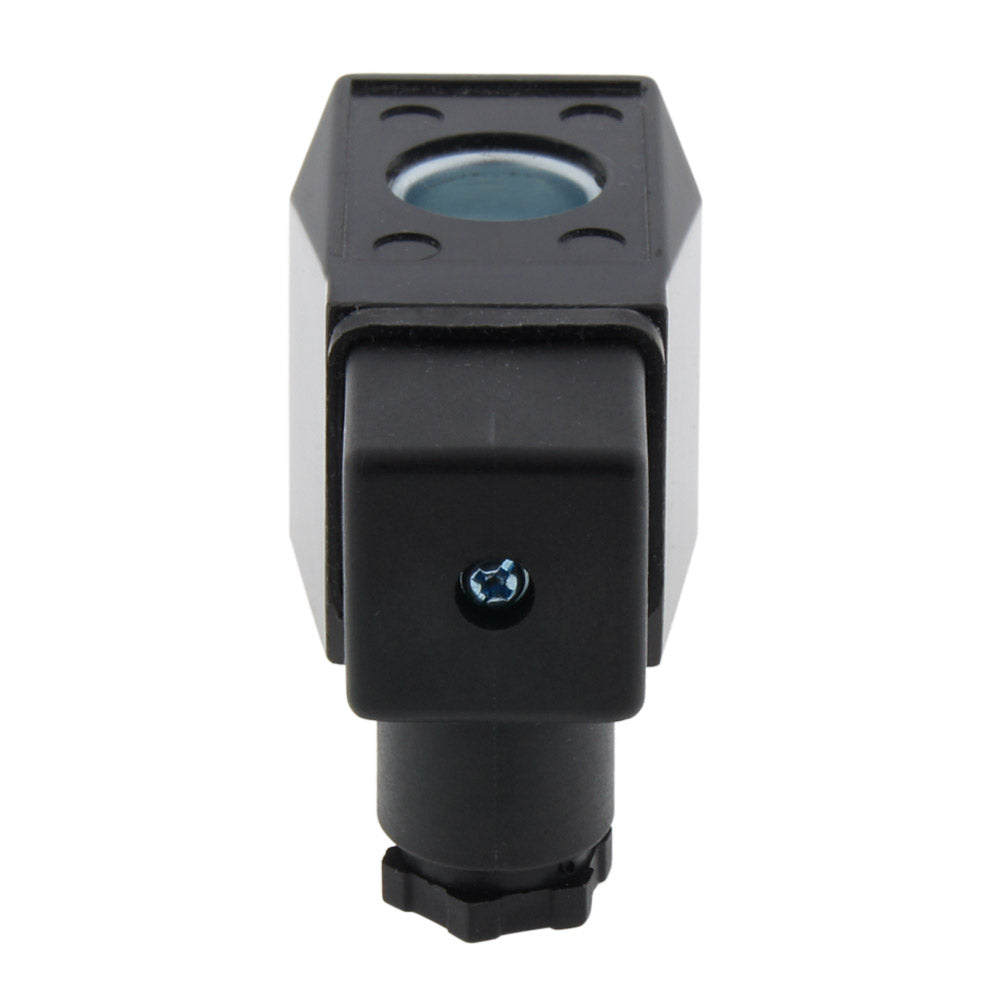

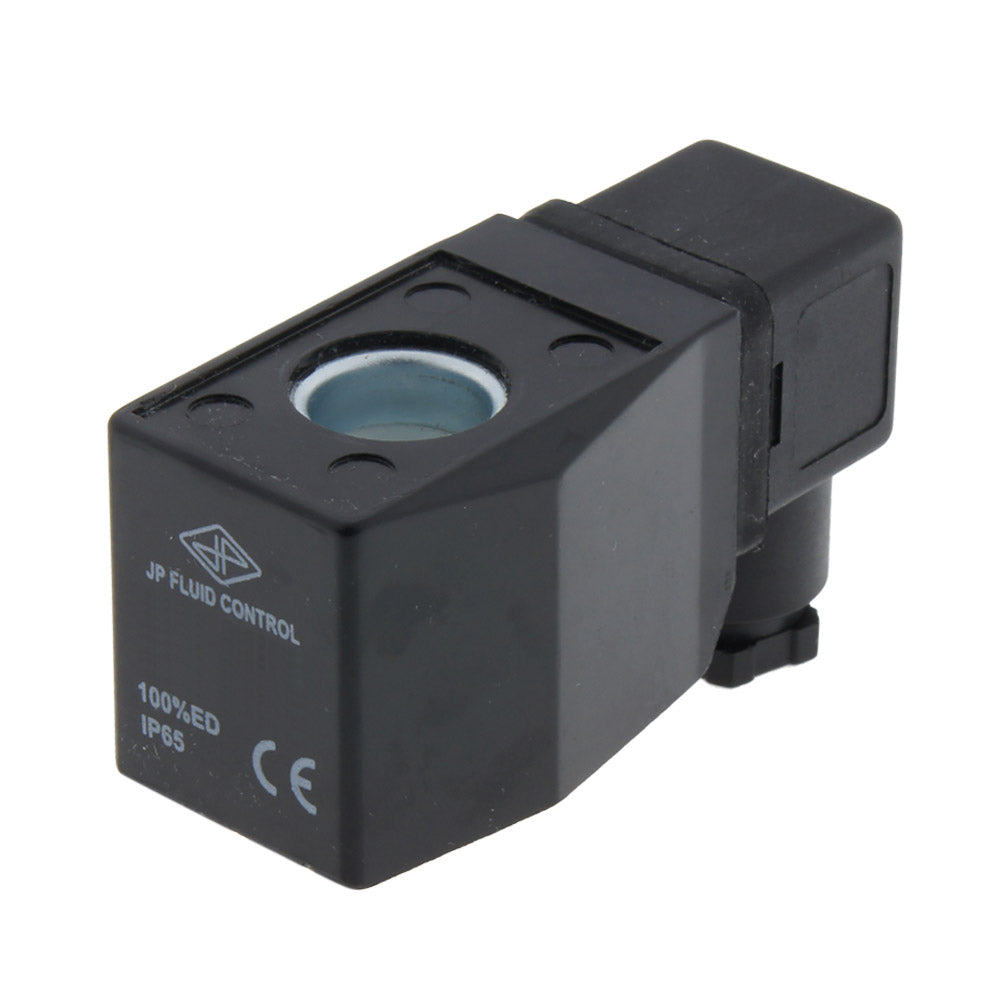

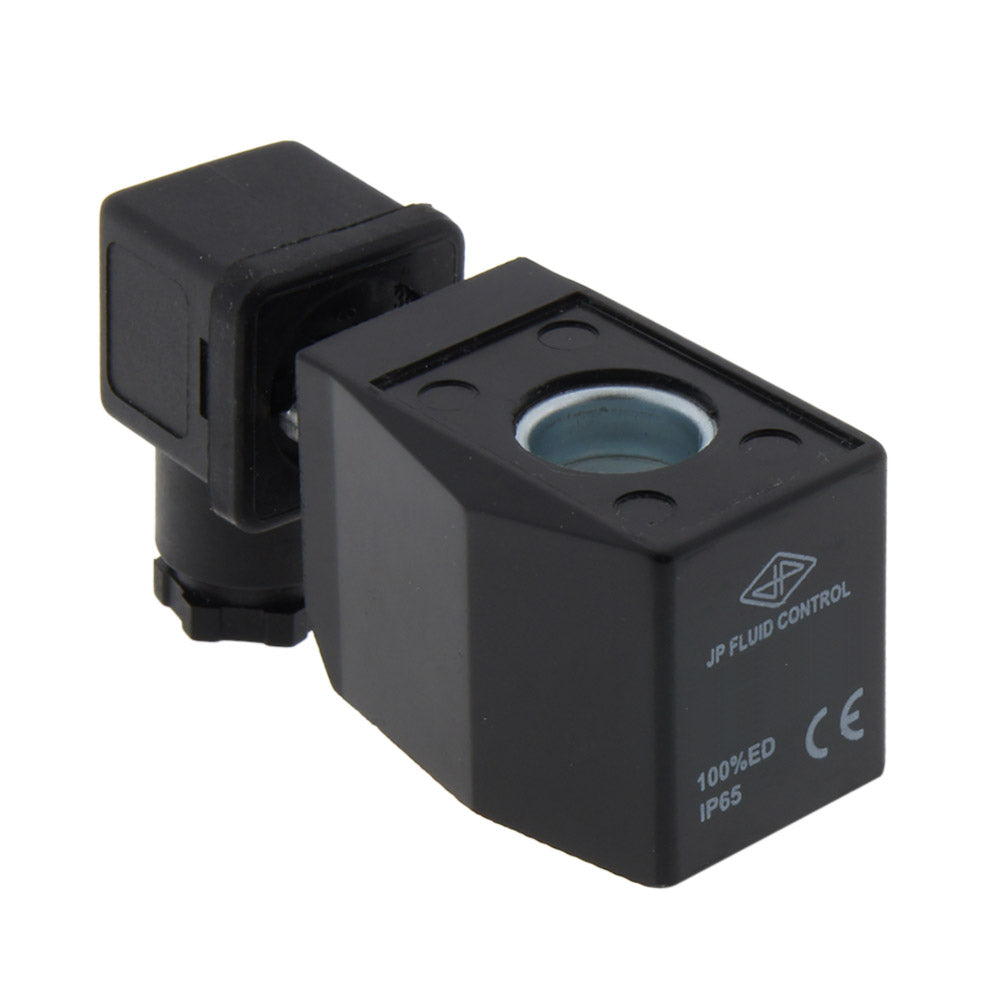

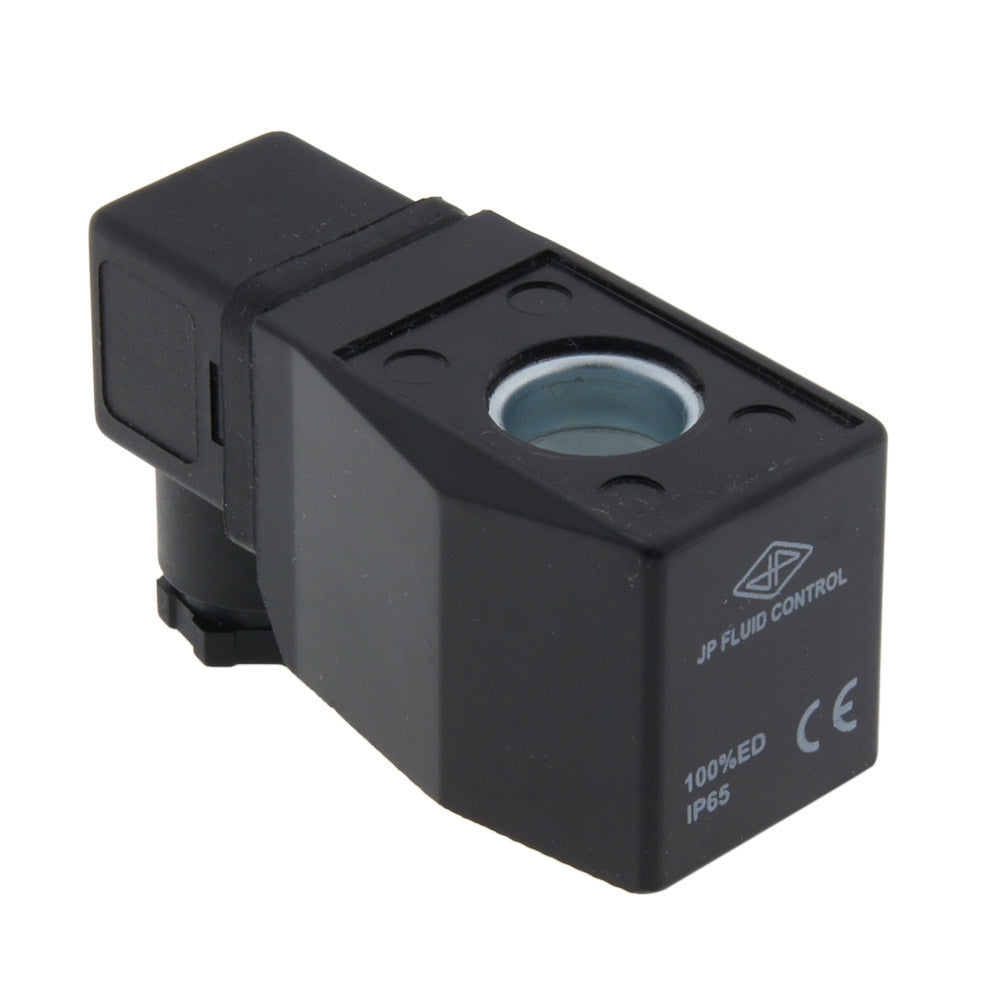

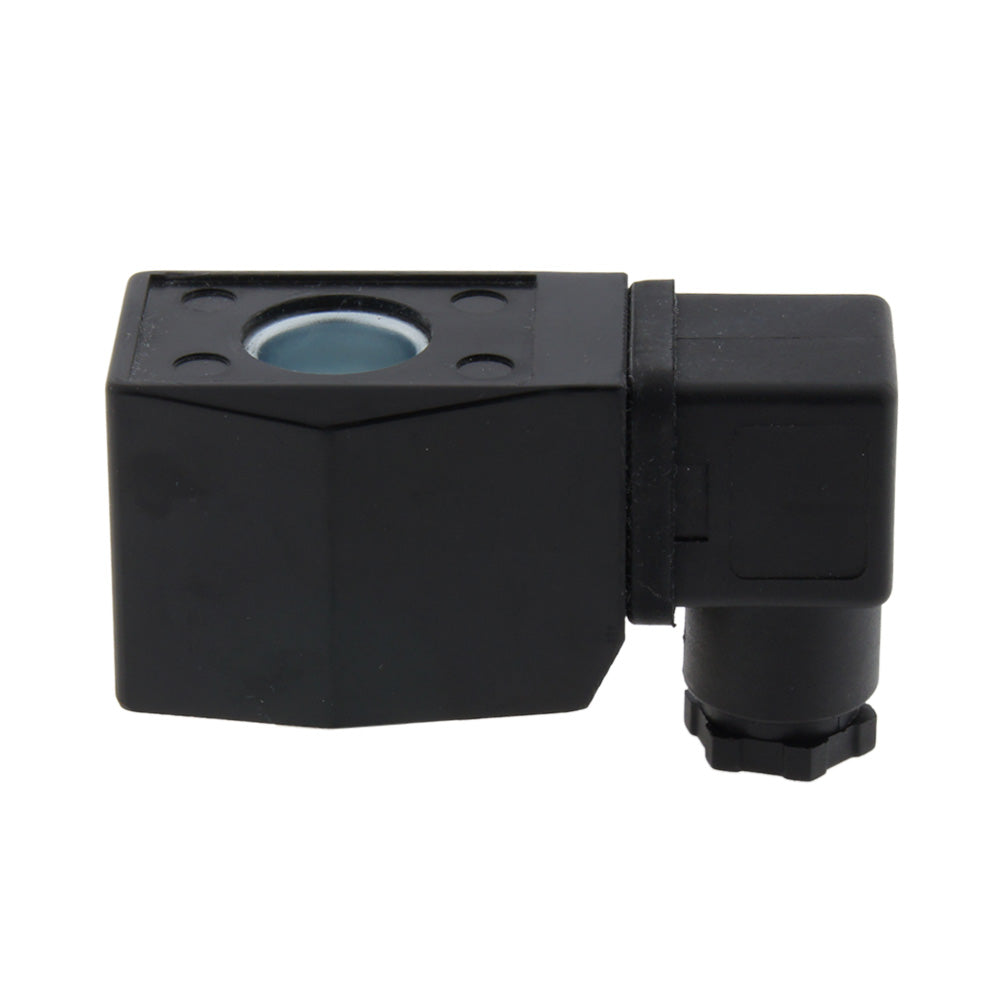

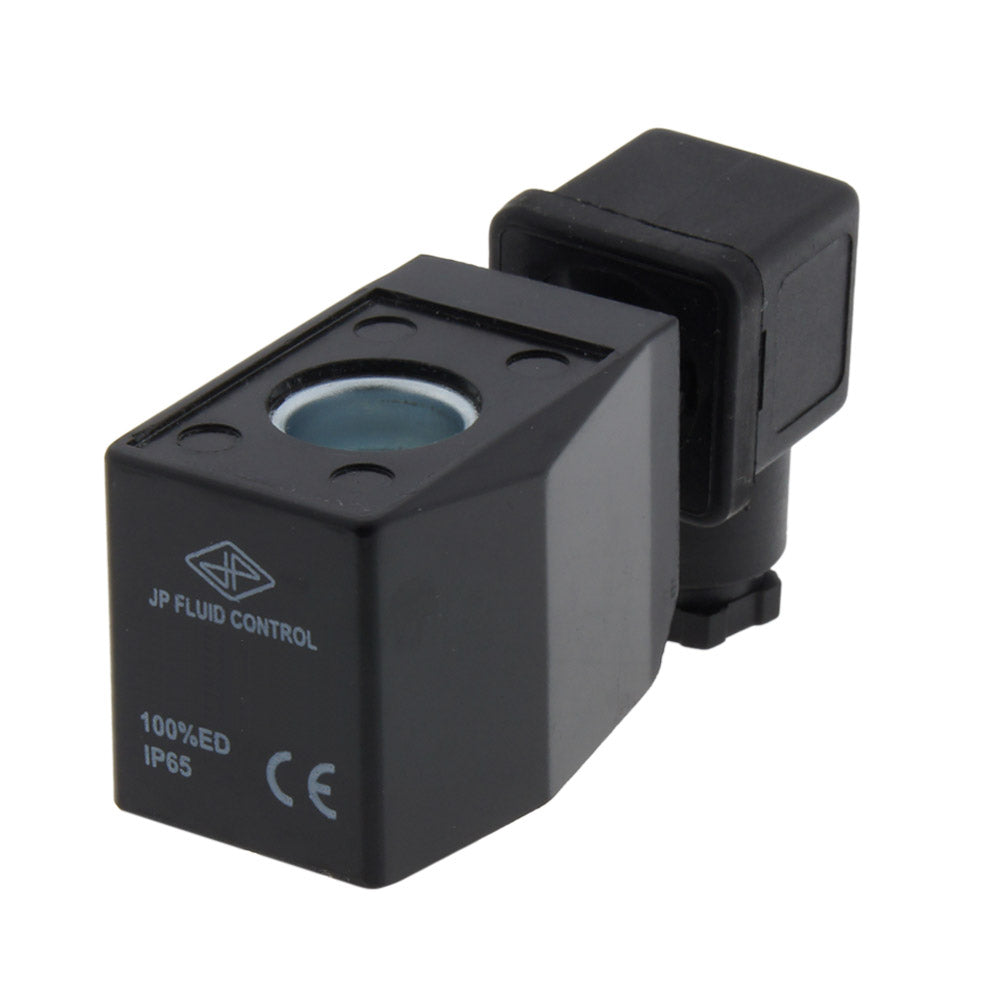

CS2 Spule DIN-A Stecker 230V AC
Referenz:
CS2-230AC
Marke:
JP Fluid Control
230V-AC-Spule aus der CS2-Serie. Geeignet für Magnetventile eines Teils der LP, der ST-IB, der DF-SA und -SB Serie von JP Fluid Control.
Einschließlich Stecker- Regulärer Preis
- $35.84 USD
ohne MwSt.
Wir verkaufen nur an registrierte Unternehmen
Beschreibung
Spezifikationen
Downloads
Verwandte Produkte
Beschreibung
Abmessungen
Abmessungen der CS2-Spule in mm.
Magnetventilspule der JP Fluid Control Serie (230V AC) inklusive DIN-A Stecker. Welche Magnetventile für diese Spule geeignet sind, entnehmen Sie bitte der nachstehenden Tabelle.
| Ventil-Serie | Funktion | Blende | 230VAC | 24VDC | 24 VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NO | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NO | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NO | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NO | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NO | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Typ A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Typ B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC= Normalerweise geschlossen, NO = Normalerweise offen, DI = Umlenkung, UN = Universal
Wichtig
- Bitte stellen Sie sicher, dass der Spulentyp für den Typ des Magnetventils geeignet ist.
- Verwenden Sie nur die richtige, auf dem Etikett angegebene Stromquelle. Gleichspannung, die an eine Wechselspannungsspule angelegt wird, kann zu Schäden führen.
- Schalten Sie die Spule niemals ein, wenn sie nicht auf dem Magnetventil montiert ist. Die Spule wird überhitzt und kann durchbrennen.
- Die Spule ist nur dann richtig isoliert, wenn alle Komponenten, Kabel und Stecker richtig angeschlossen sind.
- Die Spule erwärmt sich während des Gebrauchs. Das ist normal. Berühren Sie die Spule oder das Ventil nicht, wenn sie heiß sind.
