Referenz: CS4-120AC
Marke: JP Fluid Control

120-V-AC-Spule aus der CS4-Serie. Verbraucht nur 8VA. Kompatibel mit den Magnetventilen der CM-Serie von JP Fluid Control.

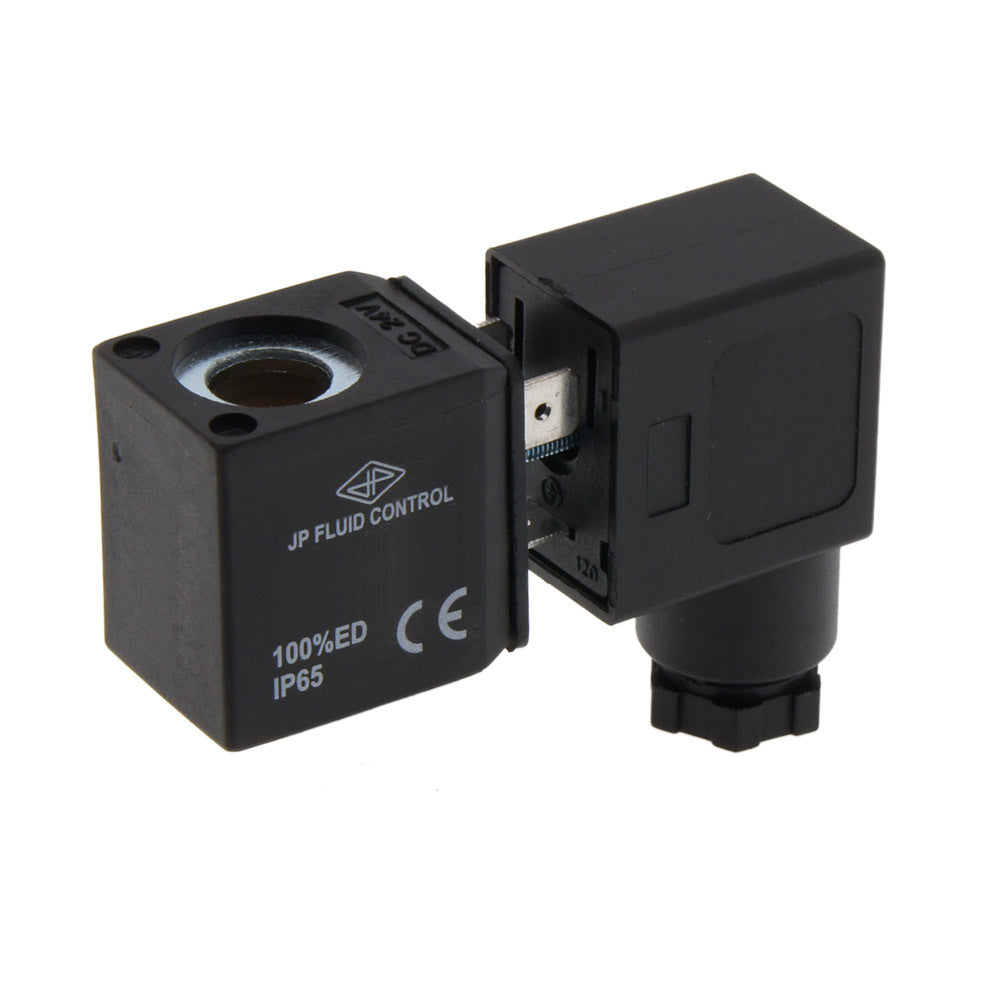

Einschließlich Stecker
Alle anzeigen
Regulärer Preis
€19.93
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€16.75
ohne MwSt.

Auf Lager +0 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 825 des Produkts CS4-120AC erhöht sich die Lieferzeit der Bestellung um 0 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 100 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Abmessungen


Abmessungen der CS4-Spule in mm.

Magnetventilspule der JP Fluid Control Serie (120V AC) inklusive DIN-B Stecker. Welche Magnetventile für diese Spule geeignet sind, entnehmen Sie bitte der nachstehenden Tabelle.

Ventil-SerieFunktionBlende230VAC24VDC24 VAC12VDC120VAC
ST-DA / ST-SA / ST-IANC3 - 50 mmCS1CS1CS1CS1CS1
ST-DBNO1 - 4 mmCS1CS1CS1CS1CS1
TW-DB / TW-DC / TP3/2 NO/DI1.5 - 3 mmCS1CS1CS1CS1CS1
LPNO6 - 9 mmCS1CS1CS1CS1CS1
LPNO19 - 45 mmCS2CS2CS2CS2CS2
ST-IBNO13 - 50 mmCS2CS2CS2CS2CS2
DF-SANC16 - 25 mmCS2CS2CS2CS2CS2
DF-SANC32 - 50 mmCS8CS8CS8CS8CS8
DF-SBNO16 - 25 mmCS2CS2CS2CS2CS2
TW-DA / TW-DD3/2 NC/UN1.5 - 3 mmCS3CS3CS3CS3CS3
HP-DANC1 - 1.5 mmCS3CS3CS3CS3CS3
CMNC2 - 12 mmCS4CS4CS4CS4CS4
HP-IANC8 - 15 mmCS5CS5CS5
PVNC15 - 45 mmCS6CS6CS6CS6CS6
PS Typ A3/2, 5/2, 5/3 CP1CP1CP1CP1CP1
PS Typ B/C/D3/2, 5/2, 5/3 CP2CP2CP2CP2CP2

NC= Normalerweise geschlossen, NO = Normalerweise offen, DI = Umlenkung, UN = Universal

Wichtig

  • Bitte stellen Sie sicher, dass der Spulentyp für den Typ des Magnetventils geeignet ist.
  • Verwenden Sie nur die richtige, auf dem Etikett angegebene Stromquelle. Gleichspannung, die an eine Wechselspannungsspule angelegt wird, kann zu Schäden führen.
  • Schalten Sie die Spule niemals ein, wenn sie nicht auf dem Magnetventil montiert ist. Die Spule wird überhitzt und kann durchbrennen.
  • Die Spule ist nur dann richtig isoliert, wenn alle Komponenten, Kabel und Stecker richtig angeschlossen sind.
  • Die Spule erwärmt sich während des Gebrauchs. Das ist normal. Berühren Sie die Spule oder das Ventil nicht, wenn sie heiß sind.
