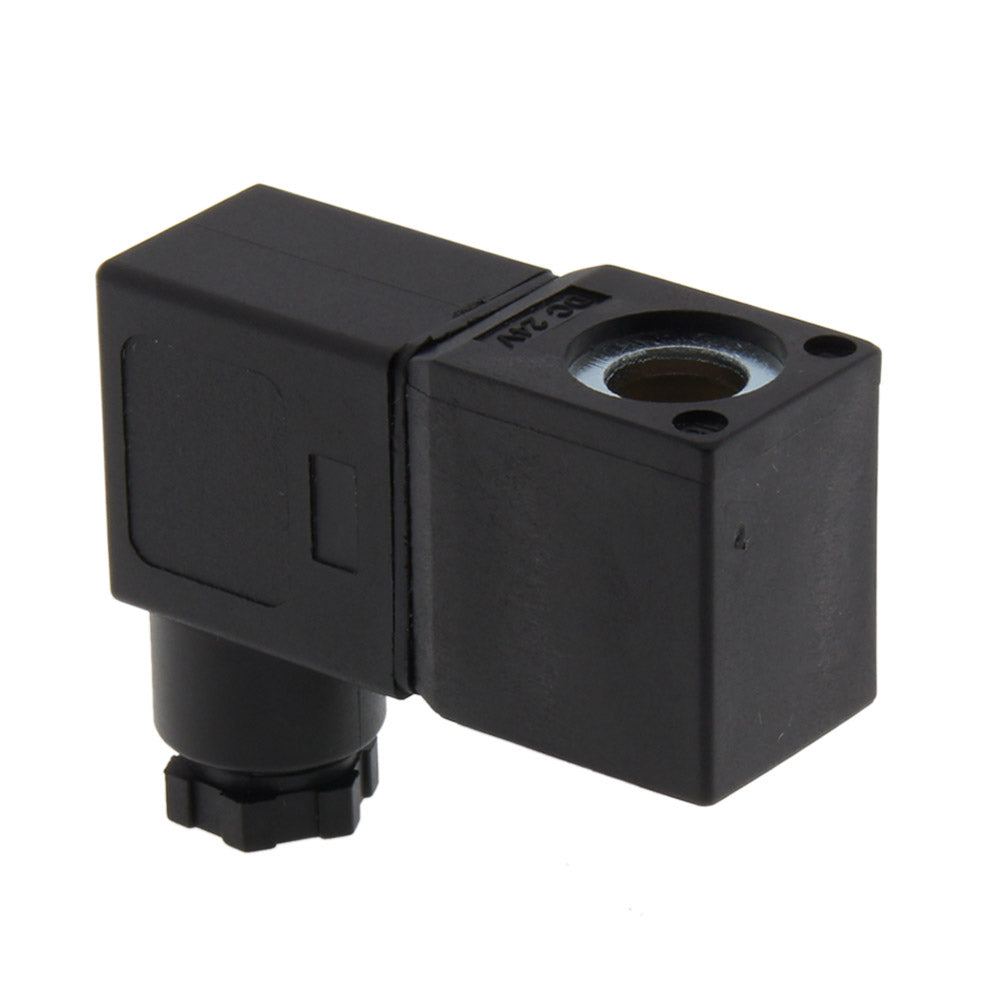

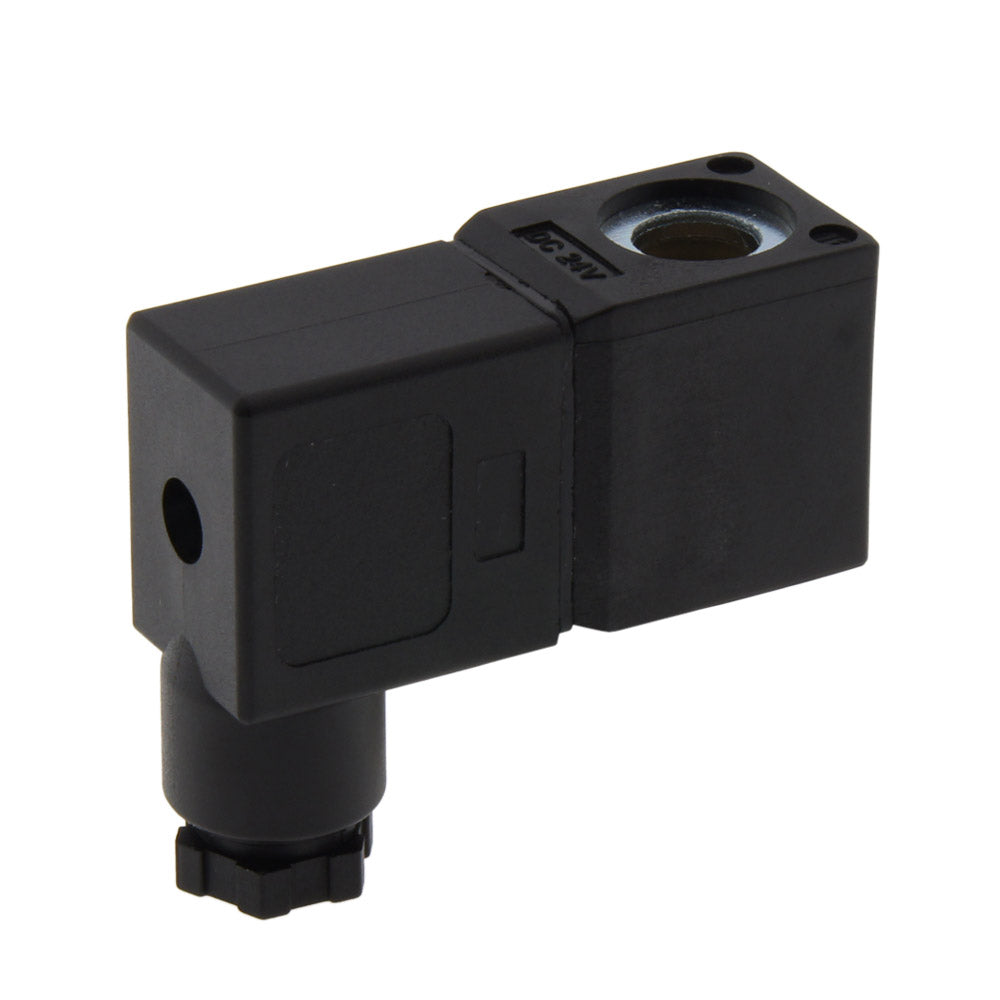

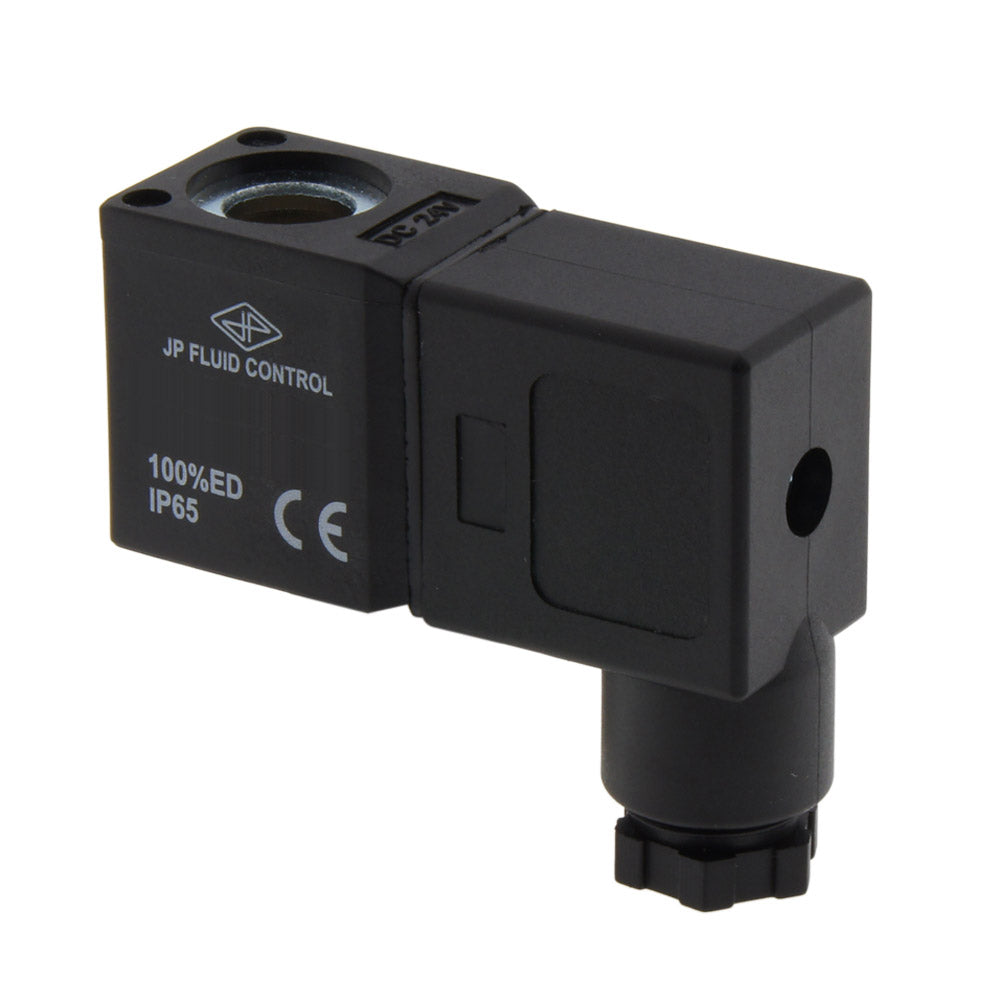

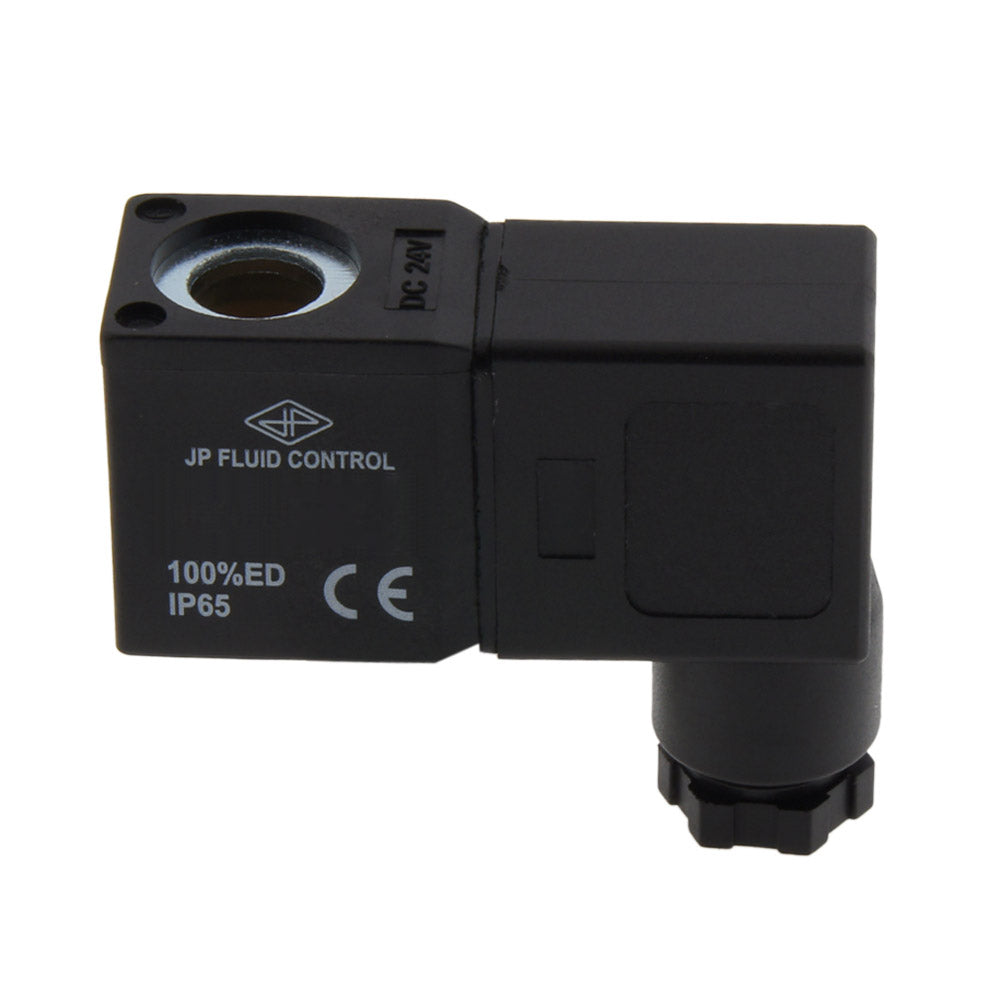

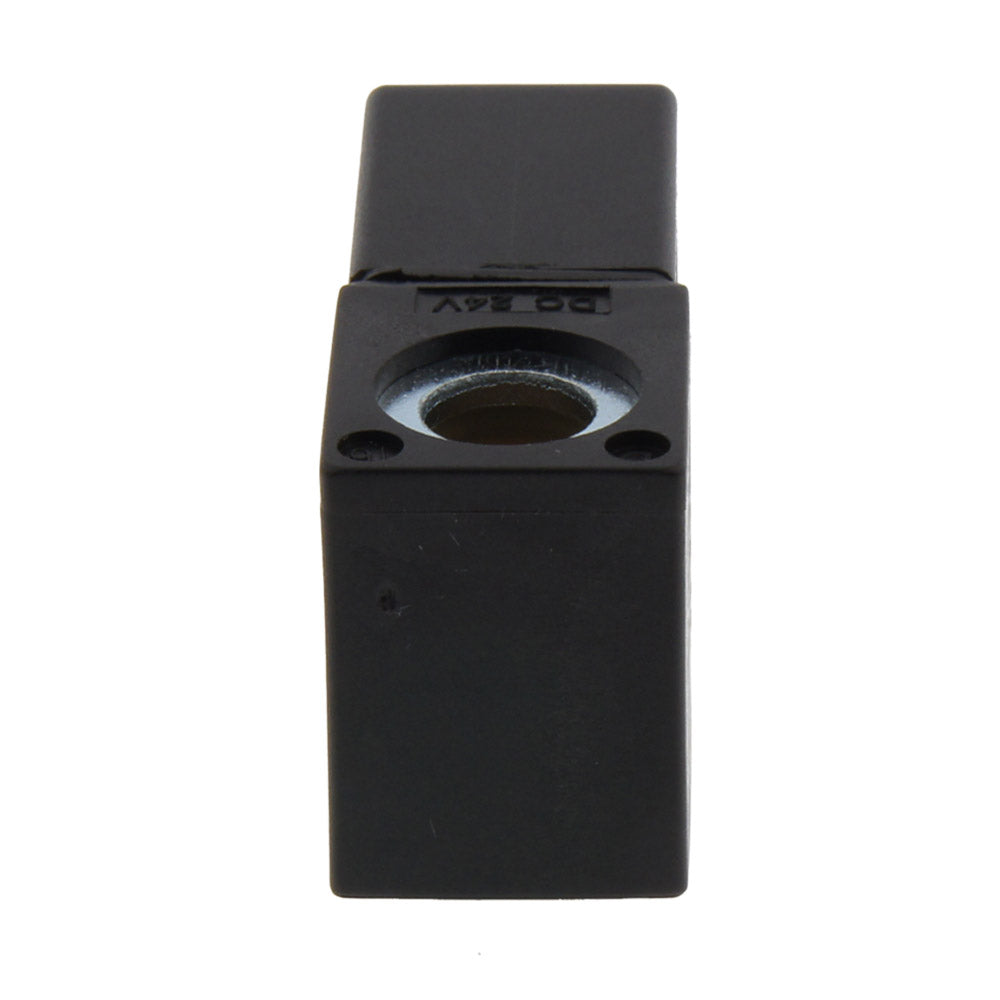

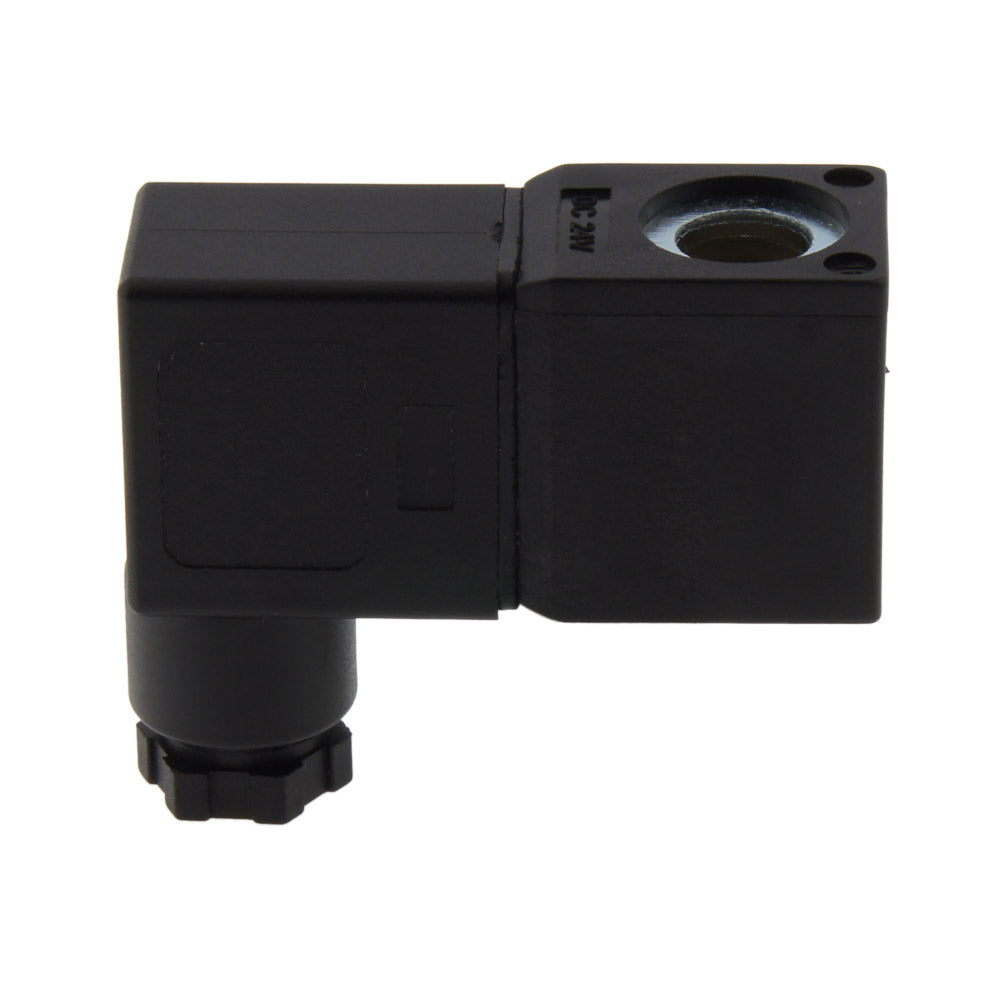

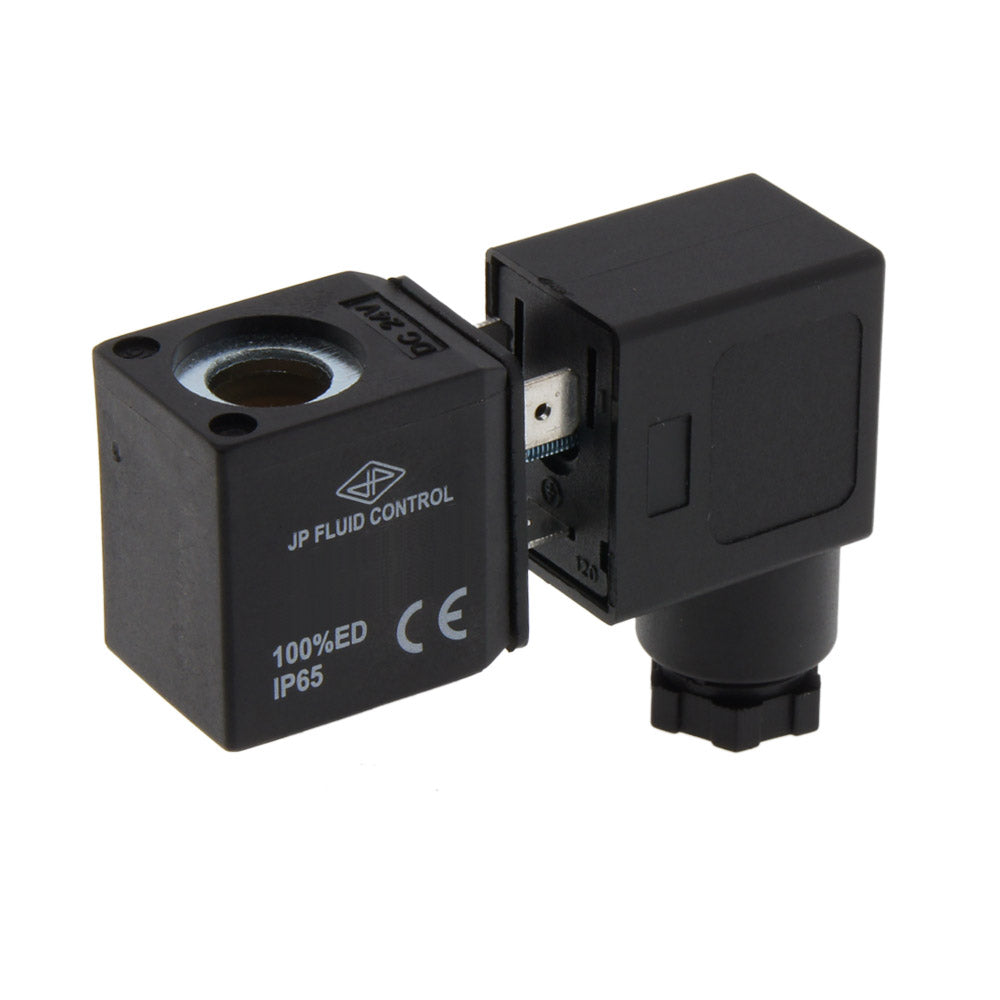

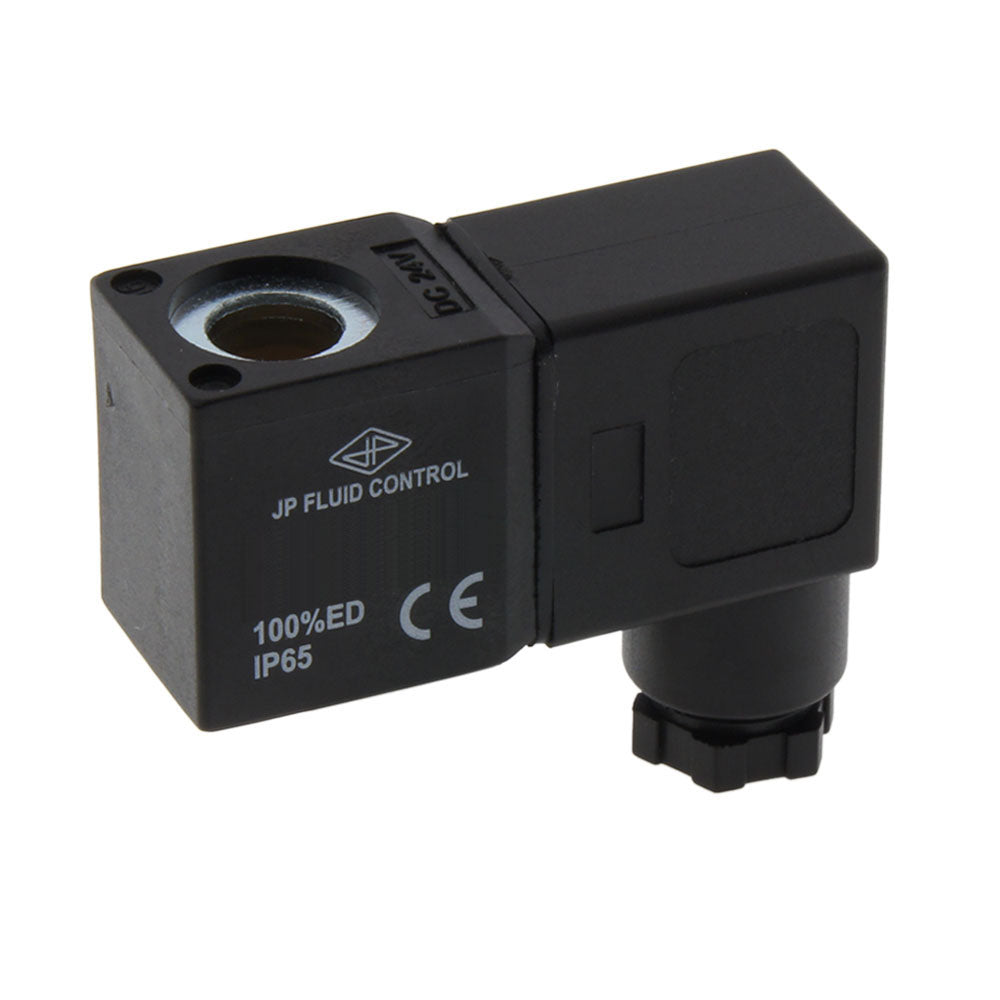

CS4 Spule DIN-B Stecker 24V DC
Referenz:
CS4-024DC
Marke:
JP Fluid Control
24V DC-Spule aus der CS4-Serie. Verbraucht nur 6W. Kompatibel mit den Magnetventilen der CM-Serie von JP Fluid Control.
Einschließlich Stecker- Regulärer Preis
- €19,35
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
- Regulärer Preis
- €16,26
ohne MwSt.
Versand an Deutschland: Kostenlos
Versand an Deutschland: €4,95
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 1 - 2 Werktagen
Beschreibung
Spezifikationen
Downloads
Verwandte Produkte
Beschreibung
Abmessungen
Abmessungen der CS4-Spule in mm.
Magnetventilspule der JP Fluid Control Serie (24V DC) inklusive DIN-B Stecker. Welche Magnetventile für diese Spule geeignet sind, entnehmen Sie bitte der nachstehenden Tabelle.
| Ventil-Serie | Funktion | Blende | 230VAC | 24VDC | 24 VAC | 12VDC | 120VAC |
|---|---|---|---|---|---|---|---|
| ST-DA / ST-SA / ST-IA | NC | 3 - 50 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| ST-DB | NO | 1 - 4 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| TW-DB / TW-DC / TP | 3/2 NO/DI | 1.5 - 3 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NO | 6 - 9 mm | CS1 | CS1 | CS1 | CS1 | CS1 |
| LP | NO | 19 - 45 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| ST-IB | NO | 13 - 50 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| DF-SA | NC | 32 - 50 mm | CS8 | CS8 | CS8 | CS8 | CS8 |
| DF-SB | NO | 16 - 25 mm | CS2 | CS2 | CS2 | CS2 | CS2 |
| TW-DA / TW-DD | 3/2 NC/UN | 1.5 - 3 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| HP-DA | NC | 1 - 1.5 mm | CS3 | CS3 | CS3 | CS3 | CS3 |
| CM | NC | 2 - 12 mm | CS4 | CS4 | CS4 | CS4 | CS4 |
| HP-IA | NC | 8 - 15 mm | CS5 | CS5 | CS5 | ||
| PV | NC | 15 - 45 mm | CS6 | CS6 | CS6 | CS6 | CS6 |
| PS Typ A | 3/2, 5/2, 5/3 | CP1 | CP1 | CP1 | CP1 | CP1 | |
| PS Typ B/C/D | 3/2, 5/2, 5/3 | CP2 | CP2 | CP2 | CP2 | CP2 |
NC= Normalerweise geschlossen, NO = Normalerweise offen, DI = Umlenkung, UN = Universal
Wichtig
- Bitte stellen Sie sicher, dass der Spulentyp für den Typ des Magnetventils geeignet ist.
- Verwenden Sie nur die richtige, auf dem Etikett angegebene Stromquelle. Gleichspannung, die an eine Wechselspannungsspule angelegt wird, kann zu Schäden führen.
- Schalten Sie die Spule niemals ein, wenn sie nicht auf dem Magnetventil montiert ist. Die Spule wird überhitzt und kann durchbrennen.
- Die Spule ist nur dann richtig isoliert, wenn alle Komponenten, Kabel und Stecker richtig angeschlossen sind.
- Die Spule erwärmt sich während des Gebrauchs. Das ist normal. Berühren Sie die Spule oder das Ventil nicht, wenn sie heiß sind.
