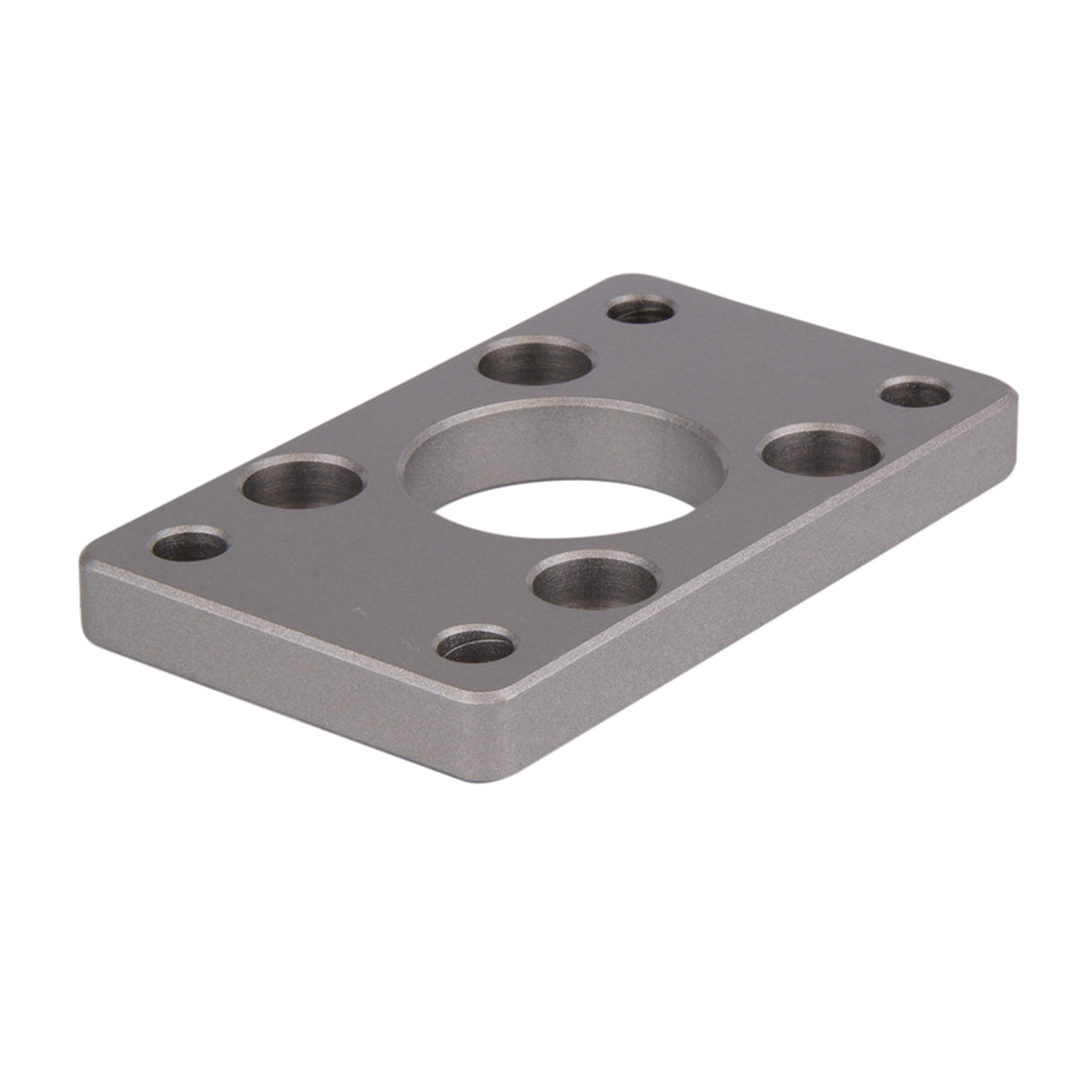

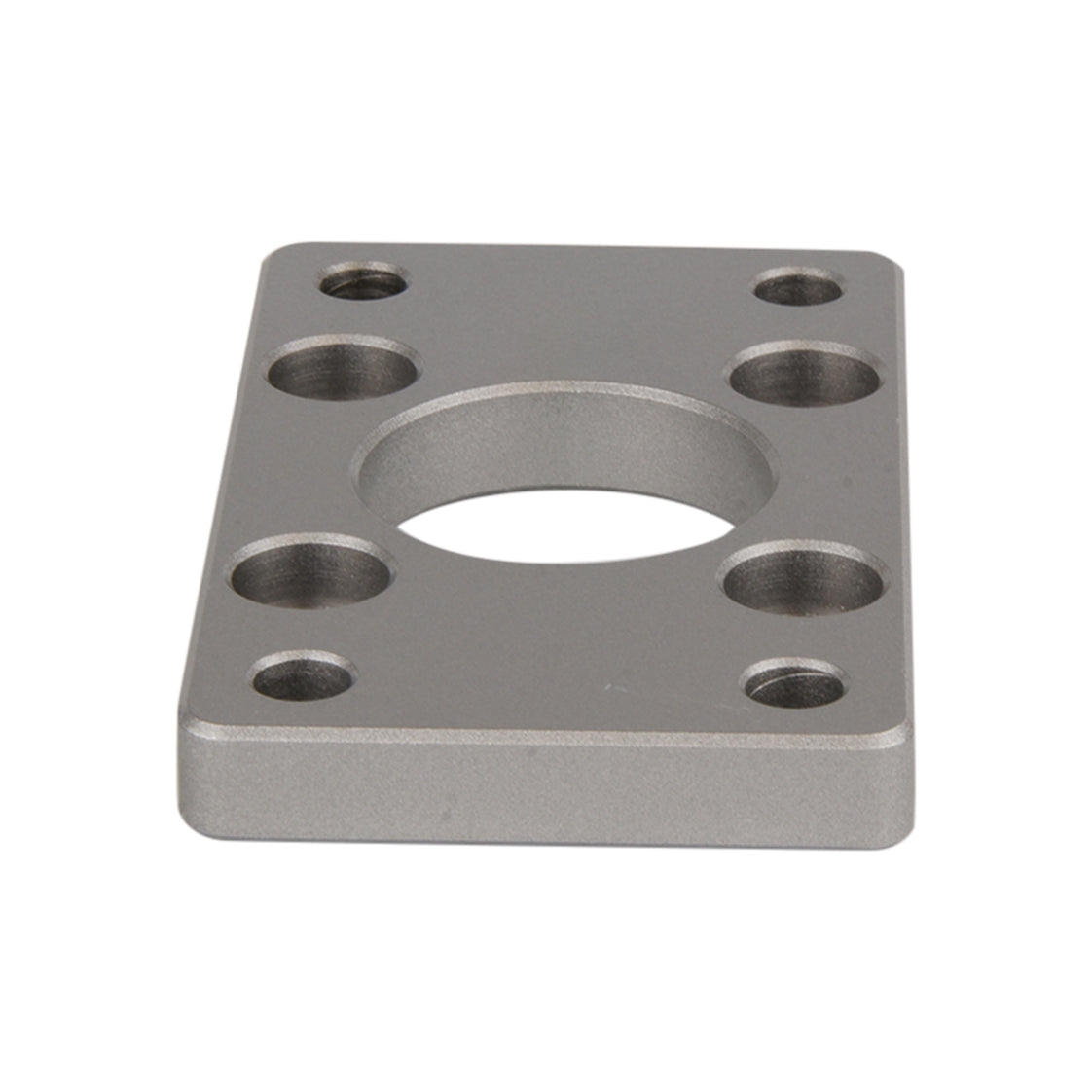

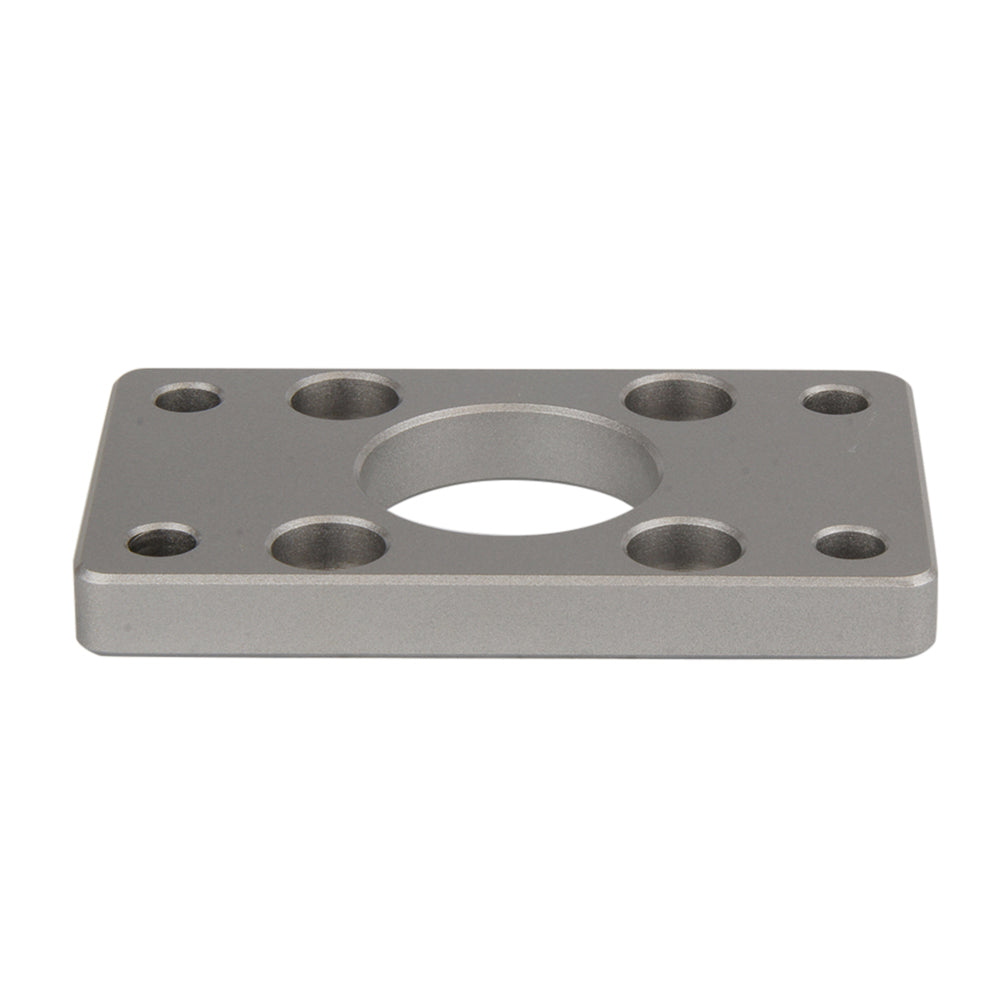

CYL-32mm Flansch Stahl ISO-15552 MCQV/MCQI2
Dieser Stahlkappenflansch ist für die feste Montage von Pneumatikzylindern 15552 und 21287 mit einem Durchmesser von 32 mm vorgesehen. Flansche am Kopfende ermöglichen eine einfache Montage/Demontage und haben eine gute Kraftübertragung in der Mittellinie. Die Flansche werden an der Rückseite (schiebende Anwendung), an der Vorderseite (ziehende Anwendung) oder an zwei Flanschen (schiebend und ziehend) montiert.
- Regulärer Preis
- €13.99
- Regulärer Preis
- €11.76
Beschreibung
Dieser Stahlkappenflansch ist für die feste Montage von Pneumatikzylindern 15552 und 21287 mit einem Durchmesser von 32 mm vorgesehen. Wenn Ihr Zylinder nicht der ISO-Norm entspricht, müssen Sie sicherstellen, dass der Flansch ordnungsgemäß am Zylinderkopf montiert werden kann. Flansche am Kopfende ermöglichen eine einfache Montage/Demontage, haben eine gute Kraftübertragung in der Mittellinie und wenig Toleranz bei Montagefehlern, aber die Position des Flansches ist wichtig, um Biegespannungen zu minimieren. Die Flansche werden an der Rückseite (schiebende Anwendung) oder an der Vorderseite (ziehende Anwendung) montiert, oder es werden zwei Flansche verwendet (beides wird verwendet). Diese Montageplatte hat vier Löcher zum Anschrauben an den Zylinder und vier Löcher außerhalb dieser Löcher zur Befestigung an der Montagefläche.
Profis
- Sichere feste Montage
- Einfache Montage/Demontage
- Hat eine gute Kraftübertragung in der Mittellinie
Nachteile
- Da der Zylinder starr montiert ist, hat die Befestigung an der Seite der Kolbenstange nur eine geringe Toleranz für Fluchtungsfehler.
Baureihe FAC
Das Mindman MCQV- und MCQI2-Montagezubehör für das Kopfende besteht aus Flanschen, Fußbefestigungen und Gabelköpfen. Diese Reihe ermöglicht die feste Montage (Flansch- und Fußmontage) und die Möglichkeit der festen Schwenkmontage (Innen-, Außen- oder Winkelgabelkopf). Sie lassen sich mit vier Schrauben leicht an ISO 15552 oder 21287 (32-100 mm) befestigen. Die Gabelköpfe werden immer auf der Rückseite des Zylinders montiert, die Fußbefestigungen sollten sowohl auf der Vorder- als auch auf der Rückseite montiert werden (dasselbe Bauteil), und der Flansch kann hinten, vorne oder beides sein. Die erforderlichen Stifte für die Gabelköpfe sind ebenfalls in dieser Serie erhältlich.
