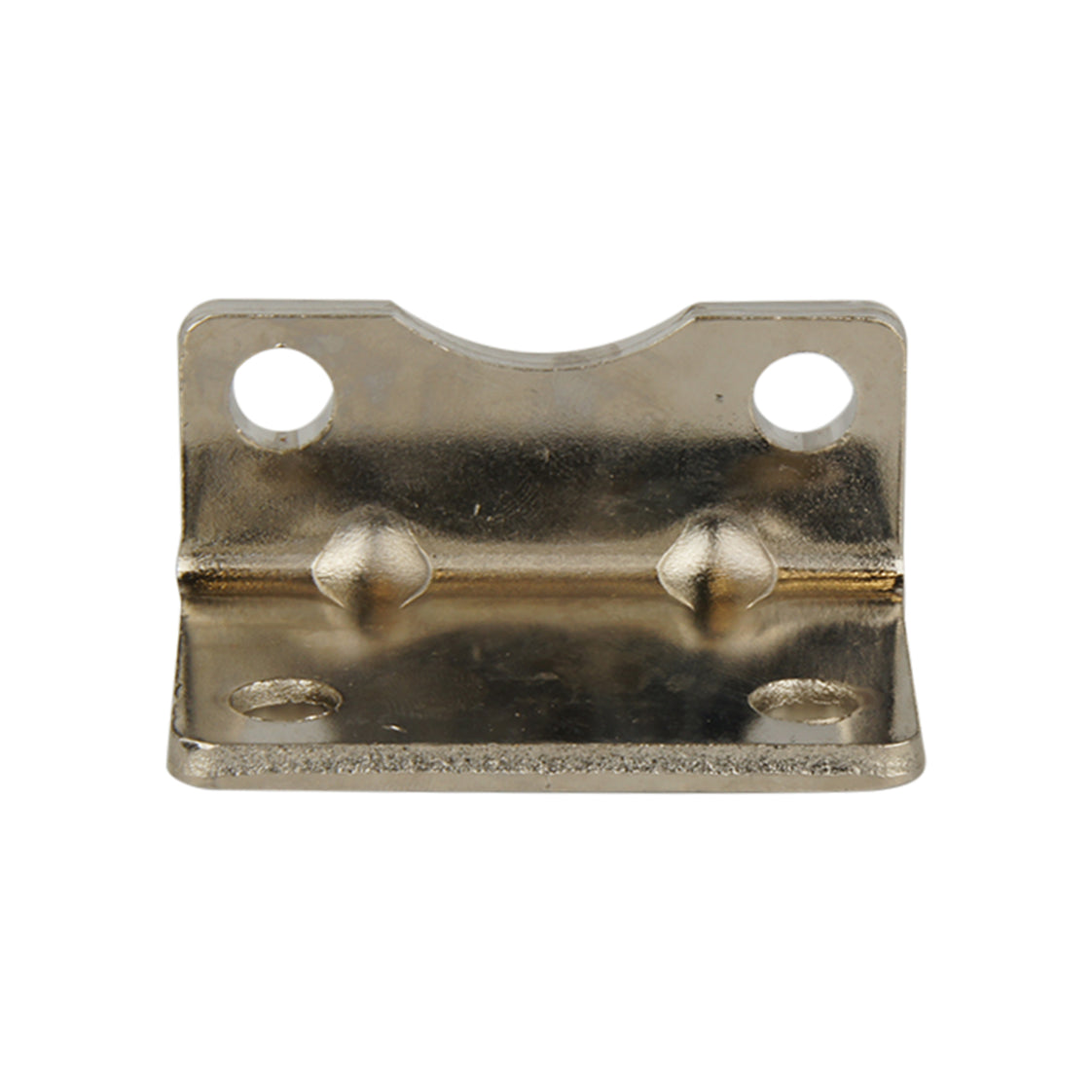

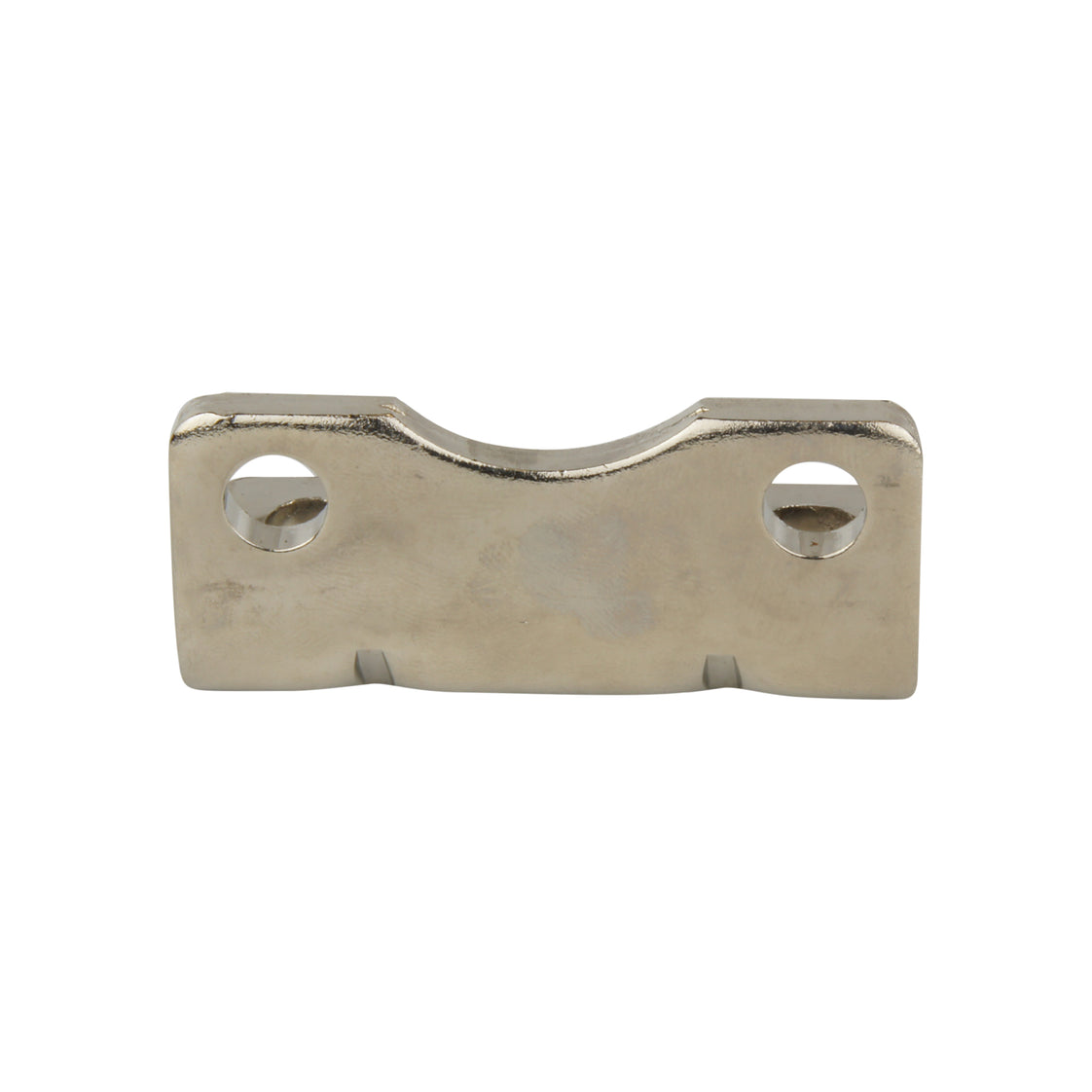

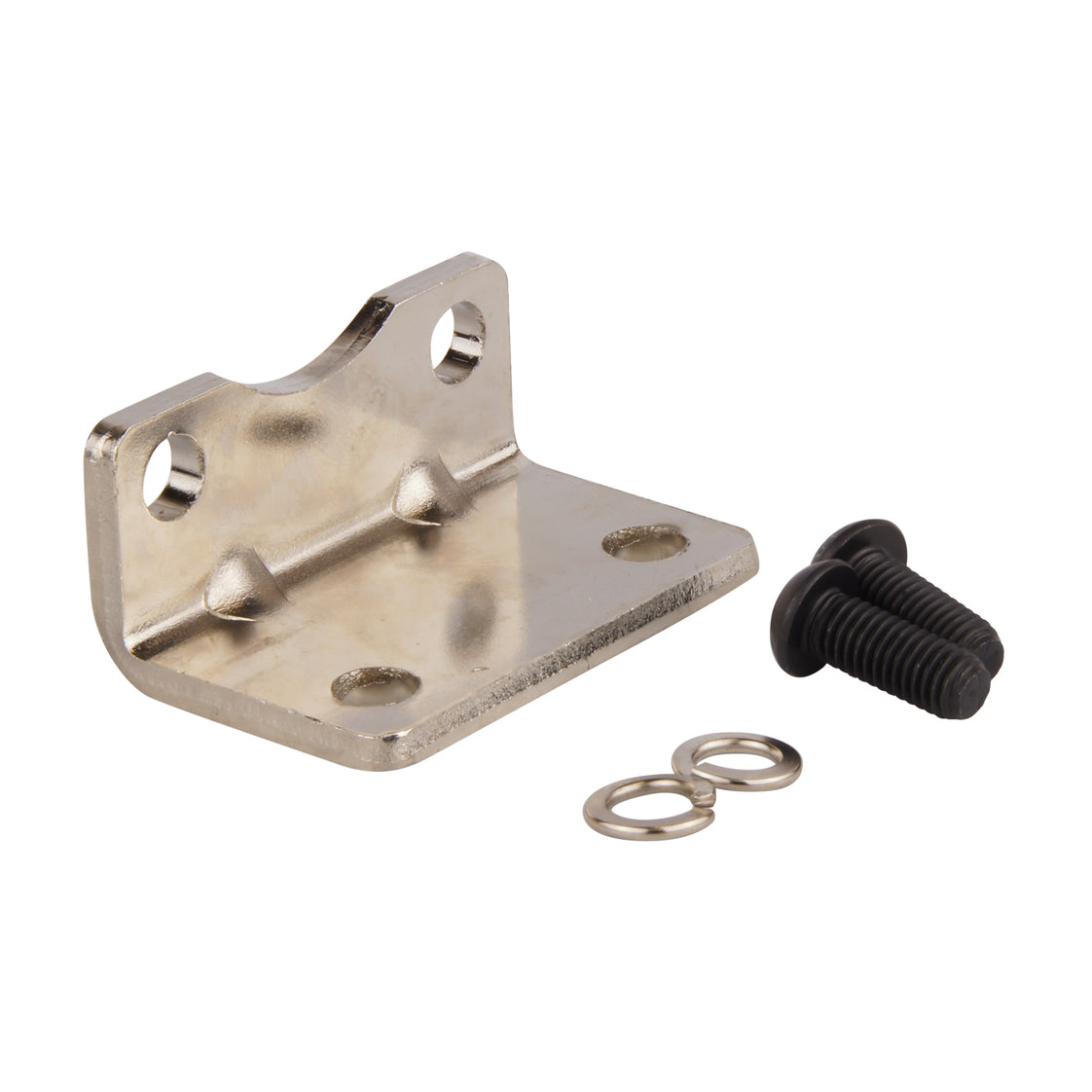

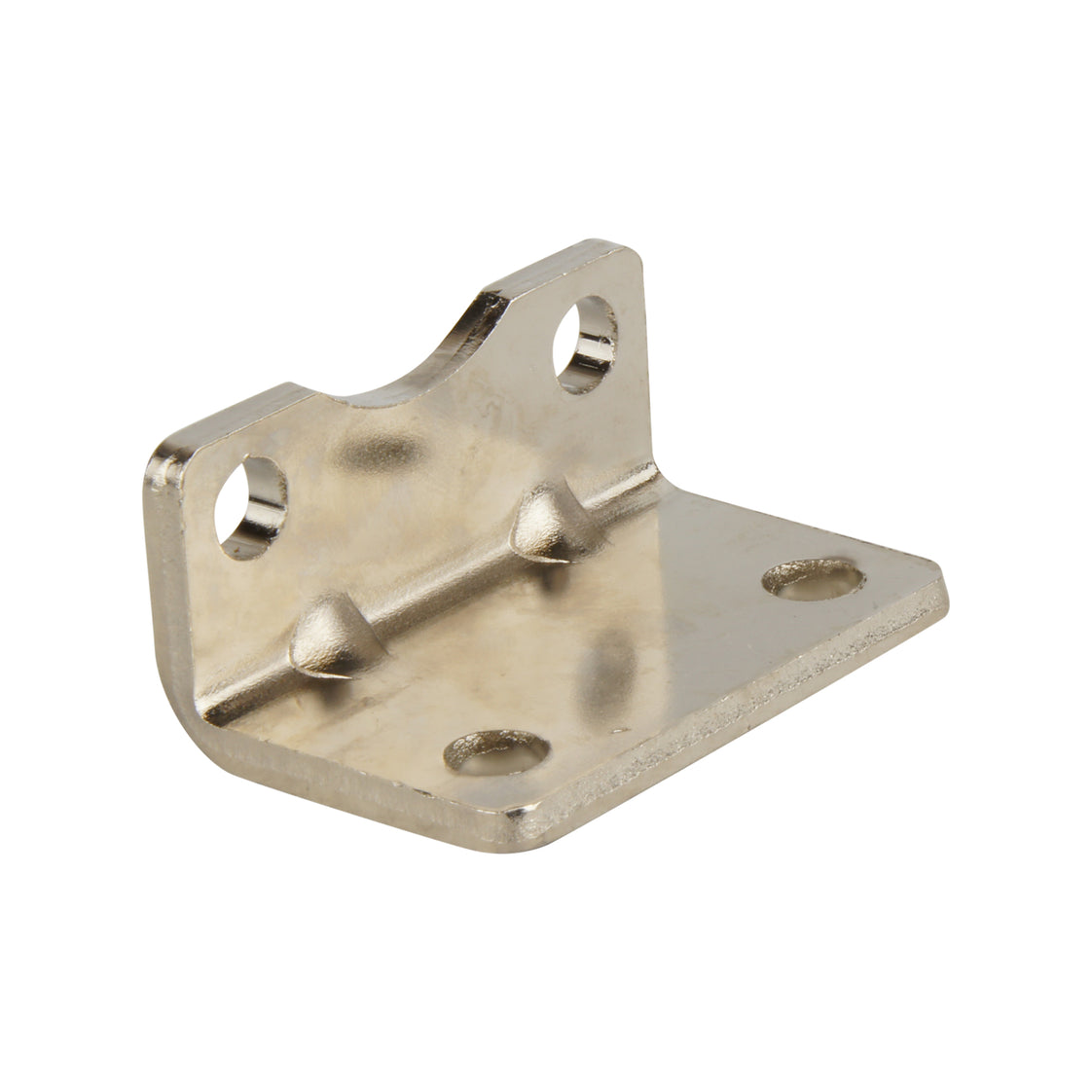

CYL-50mm Fußhalterung Stahl ISO-15552 MCQV/MCQI2

Dieser Fußflansch ist für die feste Montage von Pneumatikzylindern nach ISO 15552 und 21287 mit einem Durchmesser von 50 mm vorgesehen. Wenn Ihr Zylinder nicht der ISO-Norm entspricht, müssen Sie sicherstellen, dass der Flansch ordnungsgemäß am Zylinderkopf montiert werden kann. Sie ermöglichen eine einfache Montage und Demontage. Sie sorgen für eine starre Befestigung, was bedeutet, dass der Zylinder richtig auf die Last ausgerichtet sein muss. Sie sollten am vorderen und hinteren Ende des Zylinders verwendet werden (2 Stück erforderlich). Dieser Fußbefestigungsflansch hat zwei Löcher für die Verschraubung mit dem Zylinder und dann eine Biegung von 90° und zwei Löcher im Flansch, um ihn mit Schrauben auf der Montagefläche parallel zur Zylinderstange zu befestigen. Sie sind aus Stahl gefertigt.

Profis

• Sichere feste Montage
• Einfache Montage/Demontage

Nachteile

• Geringe Toleranz für Montageversatz
• Zur Befestigung des Zylinders sind zwei Fußbefestigungen erforderlich

LB-Serie

Das Mindman MCQV- und MCQI2-Montagezubehör für das Kopfende besteht aus Flanschen, Fußbefestigungen und Gabelköpfen. Diese Reihe ermöglicht die feste Montage (Flansch- und Fußmontage) und die Möglichkeit der festen Schwenkmontage (Innen-, Außen- oder Winkelgabelkopf). Sie lassen sich mit vier Schrauben leicht an ISO 15552 oder 21287 (32-100 mm) befestigen. Die Gabelköpfe werden immer auf der Rückseite des Zylinders montiert, die Fußbefestigungen sollten sowohl auf der Vorder- als auch auf der Rückseite montiert werden (dasselbe Bauteil), und der Flansch kann hinten, vorne oder beides sein. Die erforderlichen Stifte für die Gabelköpfe sind ebenfalls in dieser Serie erhältlich.
