D10 mm 2-Backen 180 Grad abgewinkelt Doppelt wirkende pneumatische Greifer Standard Durchgangsbacken

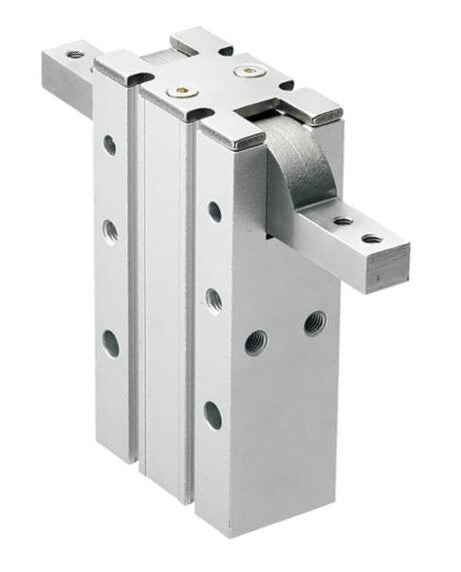

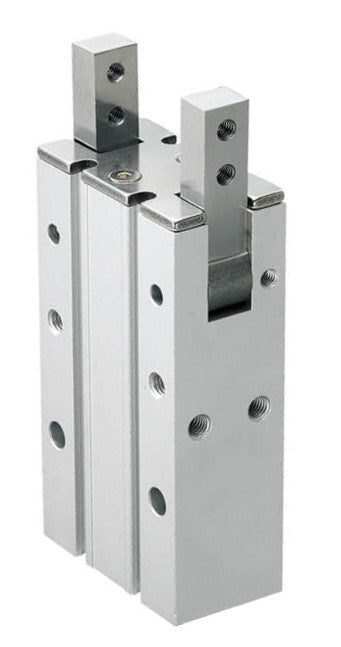

Mindman MCHY doppeltwirkender pneumatischer Winkelgreifer mit einem Arbeitswinkel von -3 bis 180°. Die externe Haltekraft beträgt 8 N bei 5 bar (1,8 lbf bei 73 psi). Der Druckbereich reicht von 2 bis 6 bar (29 bis 87 psi). Der Greifer hat einen Edelstahlkolben mit Aluminiumabdeckungen vorne und hinten, die Backen sind aus Kohlenstoffstahl und die Dichtung ist aus NBR. Der Kolben ist standardmäßig magnetisch und ermöglicht den Einsatz von magnetischen Positionssensoren. Der Greifer ist für einen Temperaturbereich von -10 bis 60°C (14 bis 140°F) geeignet.
- Regulärer Preis
- €245.59
- Regulärer Preis
- €206.38
Beschreibung

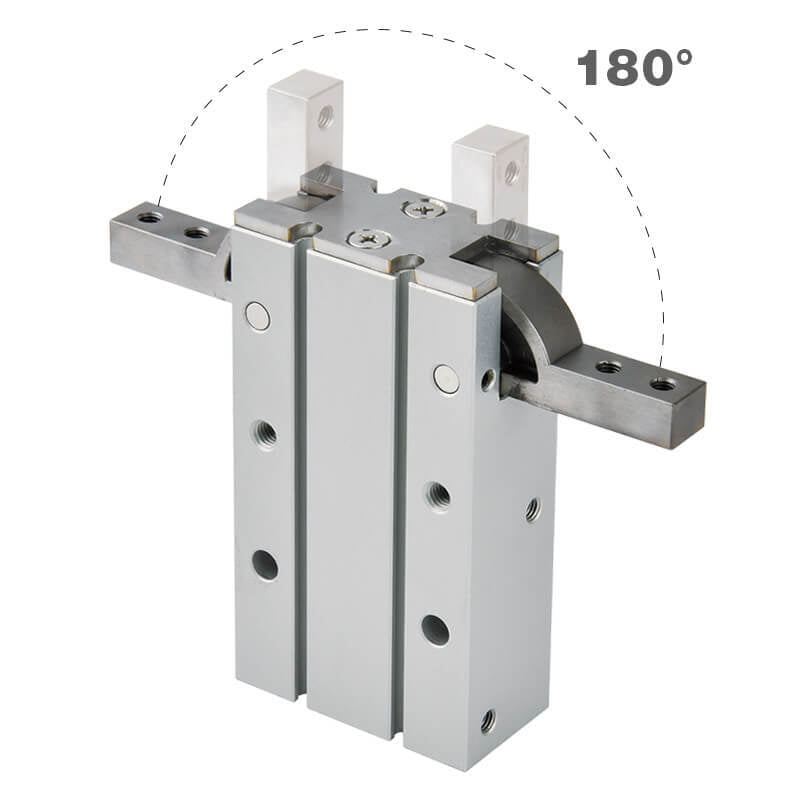

Dieser pneumatische 180°-Winkelgreifer mit zwei Backen von Mindman kann für Pick-and-Place-Operationen verwendet werden. Die Greifbacken werden um einen zentralen Drehpunkt mit einem Schließwinkel von -3° und einem Öffnungswinkel von +180° geöffnet und geschlossen. Dieser doppelt wirkende Greifer hat zwei Luftanschlüsse: einen zum Öffnen und einen zum Schließen der Backen. Dieser doppelt wirkende Winkelgreifer kann Objekte mit einem Außengriff handhaben. Die effektive Kraft für die externe Betätigung beträgt 8 N (1.8 lbf). Die effektive Kraft wird für jede Greiferbacke bei 5 bar und einem Hebelarm von 20 mm berechnet. Ein Halte- oder Umfassungsgriff erfordert viel weniger Kraft.
Der interne Luftzylinder hat eine Bohrung von 10 mm. Er hat einen Betriebsdruck von 2 bis 6 bar (29 bis 87 psi) und eine maximale Betriebsfrequenz von 60 Zyklen/min. Die Luftanschlüsse haben eine Größe von M5×0,8.
Der Greifer hat einen Edelstahlkolben mit Aluminiumabdeckungen auf der Vorder- und Rückseite und eine Dichtung aus NBR, wodurch er langlebig ist und in einem Temperaturbereich von -10 bis 60°C (14 bis 140°F) arbeiten kann. Die Stangendichtung verhindert das Eindringen von Fremdkörpern in den Zylinder.
Die Backen sind aus rostfreiem Stahl gefertigt und haben eine Standard-Durchgangsbohrung für die Befestigung der Finger. Die Finger sind mit Durchgangslöchern versehen, die es Ihnen ermöglichen, ein zusätzliches kundenspezifisches Greiferdesign zu montieren, das für Ihre Anwendung optimiert ist. Es wird empfohlen, leichte Finger mit geringer Trägheit zu konstruieren. Dadurch werden Erschütterungen an den Hubenden begrenzt. Verwenden Sie außerdem ein Durchflussregelventil zur Begrenzung der Backengeschwindigkeit, um den Aufprall zu verringern, wenn sich die Backen vollständig öffnen oder schließen. Vergewissern Sie sich, dass die Backen parallel zueinander stehen, wenn die Greifer in der Schließposition sind. Verwenden Sie die benutzerfreundliche Anleitung von Mindman (siehe Abschnitt Download), um die erforderliche Kraft zu berechnen.
Der Kolben ist serienmäßig mit einem Magnetring ausgestattet, der den Einsatz eines magnetischen Positionssensors ermöglicht. Der Positionssensor wird in die Gehäusenuten geschoben und mit einer Stellschraube gesichert.
Vorteile:
- Dank der eckigen Form kann es für verschiedene Teileformen und -größen verwendet werden
- Es verfügt über drei Montageschnittstellen, die Flexibilität und viele Gestaltungsmöglichkeiten bieten
- Geeignet für einen magnetischen Positionssensor dank des Magnetkolbens
- Hohe Greifkräfte durch innenliegende Nocken und Backen aus rostfreiem Stahl
- Kompaktes Design und Leichtbauweise
- Ein magnetischer Positionssensor, der in einer der vier seitlichen Rillen des Gehäuses angebracht ist
- Ein kundenspezifisches Fingerdesign kann einfach an der Backe angebracht werden und die aktuellen Finger ersetzen, um Ihr Werkstück optimal zu greifen
Nachteile:
- Wenn das Objekt zwei gegenüberliegende ebene Flächen hat, wählen Sie einen Parallelgreifer. Sie können mit einigen Maßabweichungen umgehen
- Kann nicht in frostigen Umgebungen betrieben werden
Baureihe MCHY
Die pneumatischen Greifer MCHY sind hochpräzise Pick-and-Place-Geräte. Sie haben eine Zwei-Backen-Konstruktion mit 180°-Winkel. Sie sind in doppelt oder einfach wirkender Ausführung erhältlich. Der Zylinderdurchmesser beträgt 12-32 mm. Der Hub reicht von -3 bis 180°. Der Greifer liefert eine effektive Kraft von bis zu 175 N bei 5 bar (39,3 lbf @ 72,5 psi). Der Betriebsdruck beträgt 1,5 bis 7 bar (21,8 bis 101,5 psi) und die maximale Betriebsfrequenz liegt bei 60 Zyklen/min. Sie haben Backen aus rostfreiem Stahl und einen Kolben aus rostfreiem Stahl, ein Gehäuse aus eloxiertem Aluminium mit eingelassenen Sensornuten. Die Dichtung ist aus NBR gefertigt. Der Temperaturbereich reicht von -10 bis 60°C (14 bis 140°F). Die drei Montageschnittstellen auf verschiedenen Seiten ermöglichen eine flexible Installation. Er hat M3x0,5 oder M5x0,8 Luftanschlüsse für den Anschluss eines Pneumatikschlauchs.
