D10 mm 2-Backen-Parallel-Pneumatikgreifer doppeltwirkend Schmale Backen

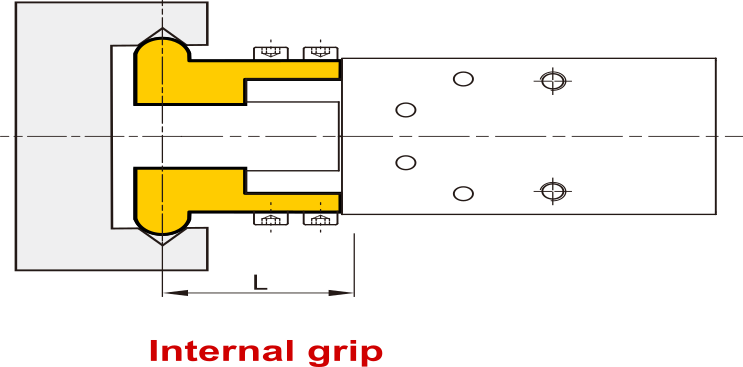

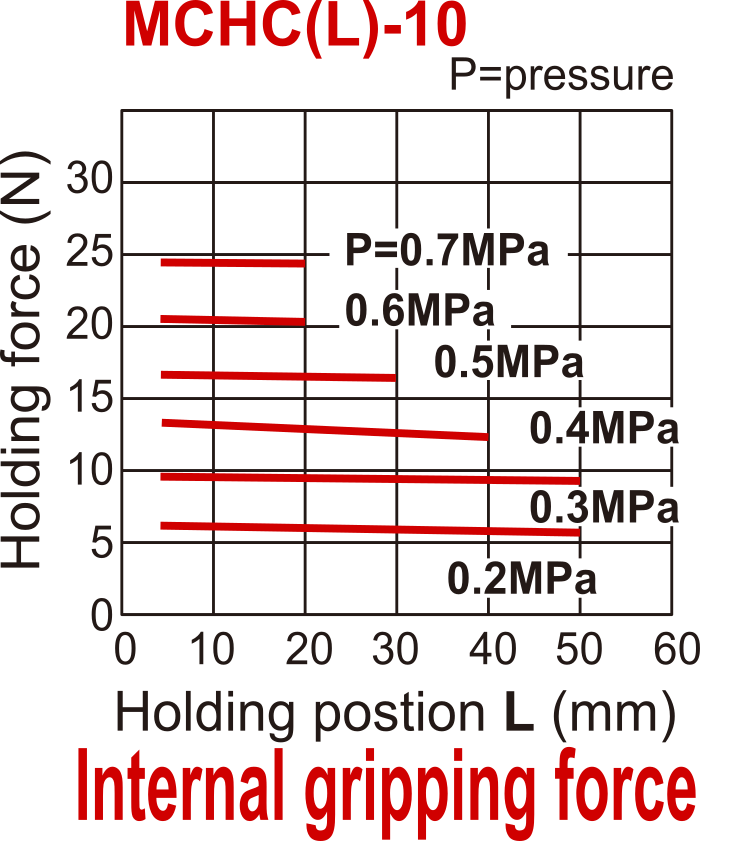

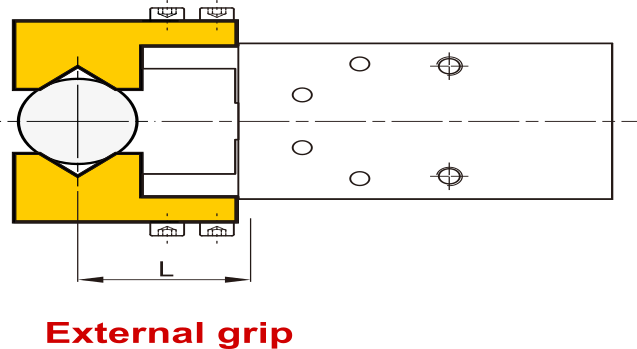

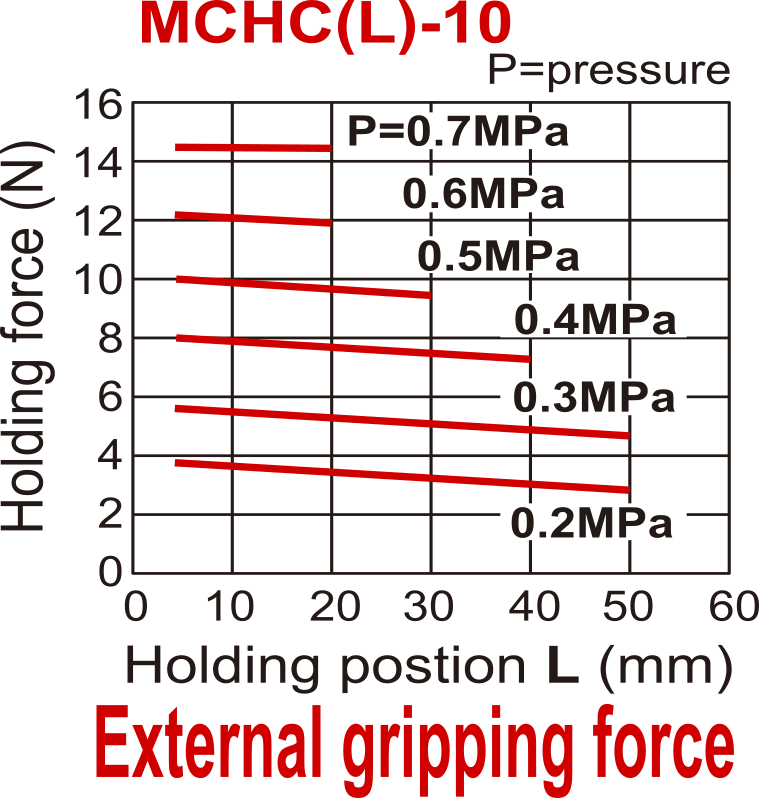

Dieser pneumatische Zweibacken-Parallelgreifer von Mindman kann für Pick-and-Place-Operationen verwendet werden. Die Greiferfinger/-backen können sich 4 mm von ihrem Ausgangspunkt entfernen. Dieser doppelt wirkende Greifer hat zwei Luftanschlüsse: einen zum Öffnen und einen zum Schließen der Backen. Der doppeltwirkende Greifer kann Objekte mit einem Innen- oder Außengriff handhaben. Die effektive Kraft für die äußere Betätigung beträgt 9,8 N (2,2 lbf) und für die innere Betätigung 13 N (2,92 lbf). Die effektive Kraft wird für jede Greiferbacke bei 5 bar und einem Hebelarm von 20 mm berechnet. Ein Halte- oder Umfassungsgriff erfordert viel weniger Kraft.

Der interne Luftzylinder hat eine Bohrung von 10 mm. Er hat einen Betriebsdruck von 2 bis 7 bar (29 bis 101,5 psi) und eine maximale Betriebsfrequenz von 180 Zyklen/min. Die Luftanschlüsse haben eine Größe von M3×0,5.

Der Greifer hat einen Edelstahlkolben mit Aluminiumabdeckungen auf der Vorder- und Rückseite und eine Dichtung aus NBR, wodurch er langlebig ist und in einem Temperaturbereich von -10 bis 60°C (14 bis 140°F) arbeiten kann.

Die Backen sind aus rostfreiem Stahl und haben ein schmales Design zur Aufnahme der Finger. Die Finger sind mit Durchgangslöchern versehen, die es Ihnen ermöglichen, ein zusätzliches kundenspezifisches Greiferdesign zu montieren, das für Ihre Anwendung optimiert ist. Es wird empfohlen, leichte Finger mit geringer Trägheit zu konstruieren. Dadurch werden Erschütterungen an den Hubenden begrenzt. Wenn die Backengeschwindigkeit oder Stöße ein Problem darstellen, kann ein Durchflussregelventil zur Begrenzung der Backengeschwindigkeit eingesetzt werden. Verwenden Sie die benutzerfreundliche Anleitung von Mindman (siehe Abschnitt Download), um die erforderliche Kraft zu berechnen.

Der Kolben ist serienmäßig mit einem Magnetring ausgestattet, der den Einsatz eines magnetischen Positionssensors ermöglicht. Der Positionssensor wird in die Gehäusenuten geschoben und mit einer Stellschraube gesichert.

Vorteile:

• Parallelgreifer sind einfacher zu entwerfen und zu programmieren als Winkelgreifer, da sie nur eine Bewegungsachse haben
• Parallelgreifer sind in der Regel genauer als Winkelgreifer
• Ein doppelt wirkender Greifer ist für Außen- und Innengreifen geeignet
• Es verfügt über drei Montageschnittstellen, die Flexibilität und viele Gestaltungsmöglichkeiten bieten
• Geeignet für einen magnetischen Positionssensor dank des Magnetkolbens
• Die Wiederholgenauigkeit beträgt ±0,01 mm
• Enthält Stiftlöcher auf der unteren Montagefläche für eine genaue Wiederanbringung
• Hochwertiges und präzises Design mit linearer Kugellagerführung und Spannsatz aus martensitischem Edelstahl
• Ein kundenspezifisches Fingerdesign kann einfach an der Backe angebracht werden und die aktuellen Finger ersetzen, um Ihr Werkstück optimal zu greifen

Nachteile:

• Kann nicht in frostigen Umgebungen betrieben werden

MCHC-Reihe

Die pneumatischen Greifer von MCHC sind hochpräzise Pick-and-Place-Geräte. Sie haben eine parallele Konstruktion mit zwei Backen. Sie sind in doppelt oder einfach wirkender Ausführung erhältlich. Der Zylinderdurchmesser beträgt 12-32 mm. Die Backe kann sich bis zu 16 mm bewegen. Der Greifer liefert eine effektive Kraft von bis zu 175 N bei 5 bar (39,3 lbf @ 72,5 psi). Der Betriebsdruck beträgt 1,5 bis 7 bar (21,8 bis 101,5 psi) und die maximale Betriebsfrequenz beträgt 180 Zyklen/min. Sie haben Backen aus rostfreiem Stahl und einen Kolben aus rostfreiem Stahl, ein Gehäuse aus eloxiertem Aluminium mit eingelassenen Sensornuten. Die Dichtung ist aus NBR gefertigt. Der Temperaturbereich reicht von -10 bis 60°C (14 bis 140°F). Die drei Montageschnittstellen auf verschiedenen Seiten ermöglichen eine flexible Installation. Er hat M3x0,5 oder M5x0,8 Luftanschlüsse für den Anschluss eines Pneumatikschlauchs.
