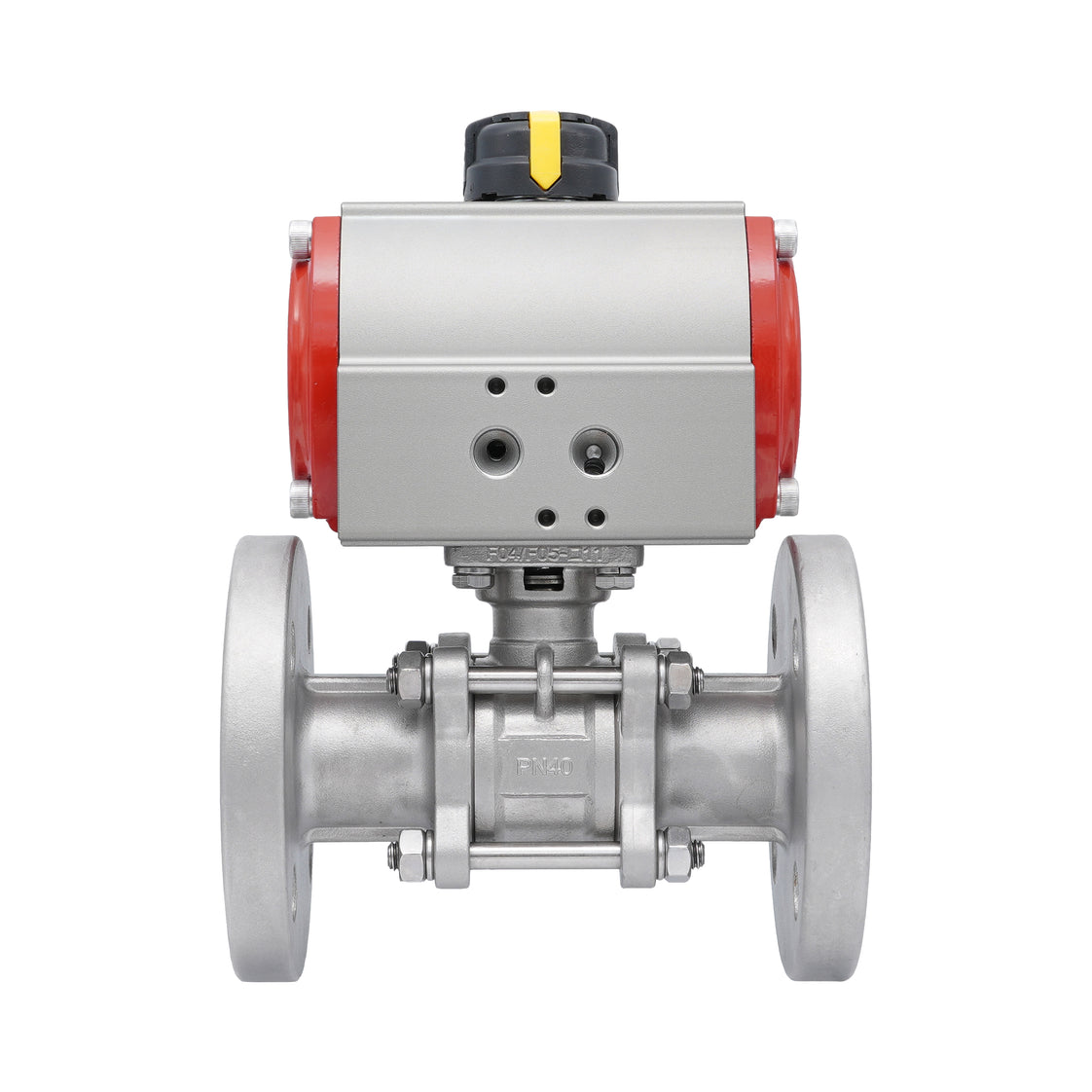

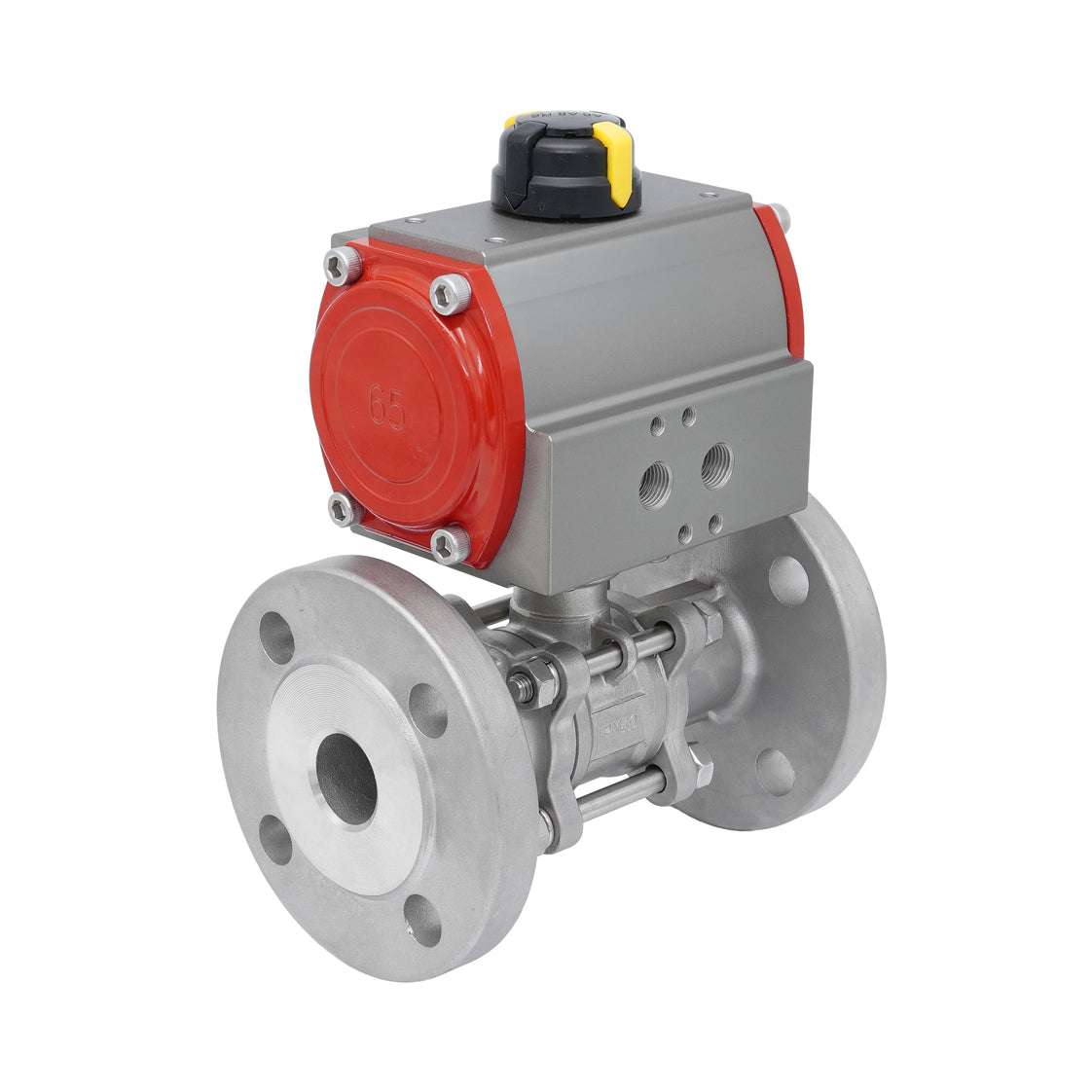

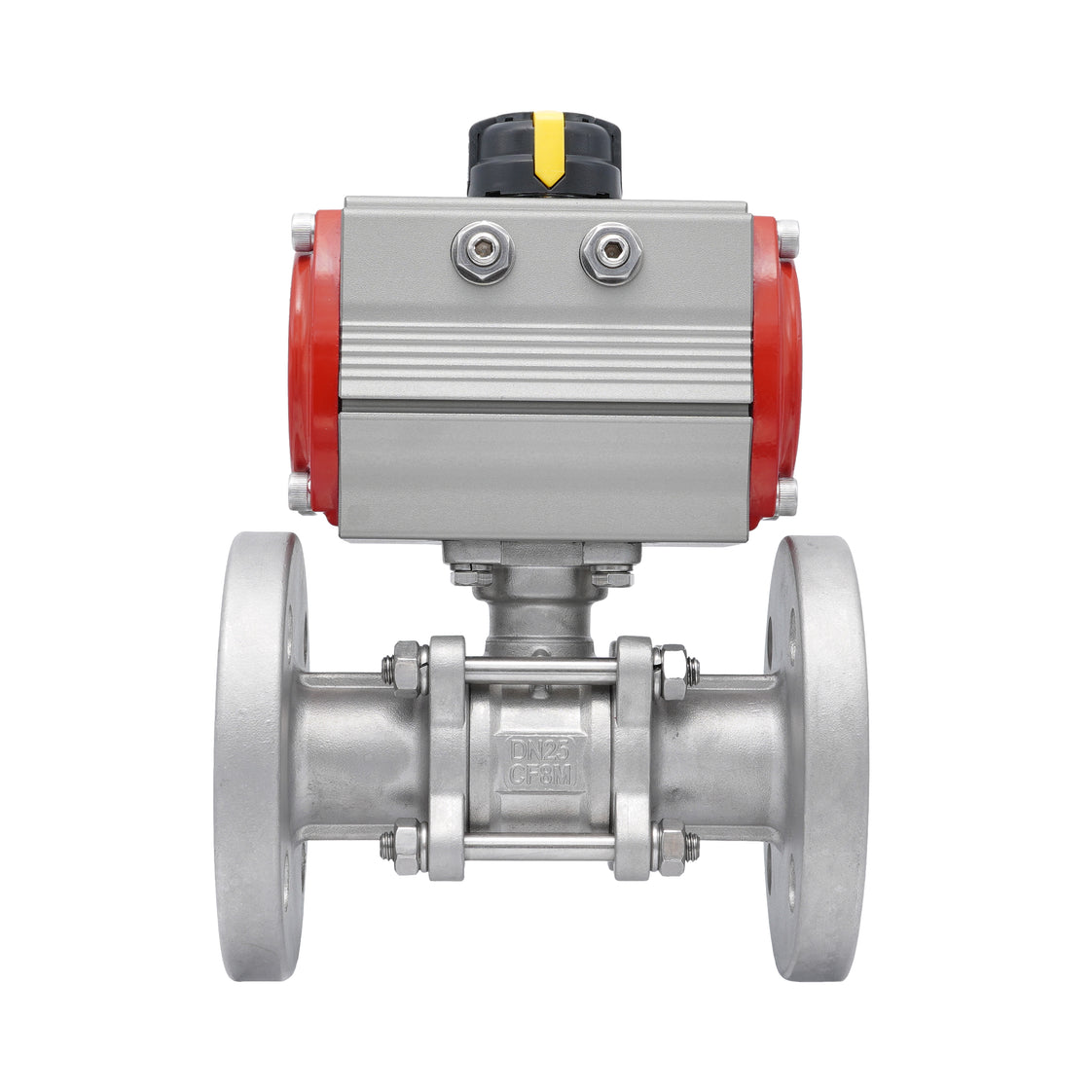

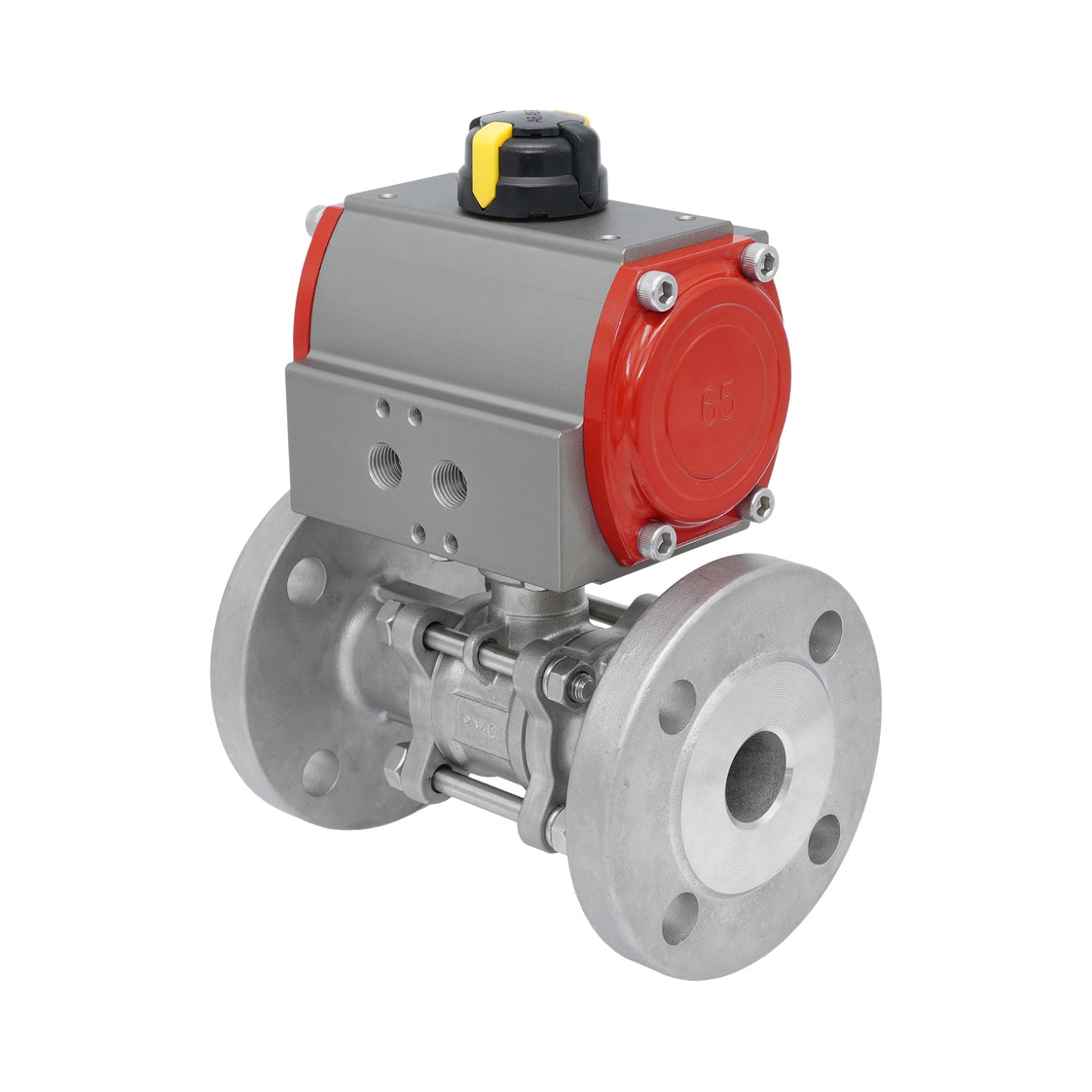

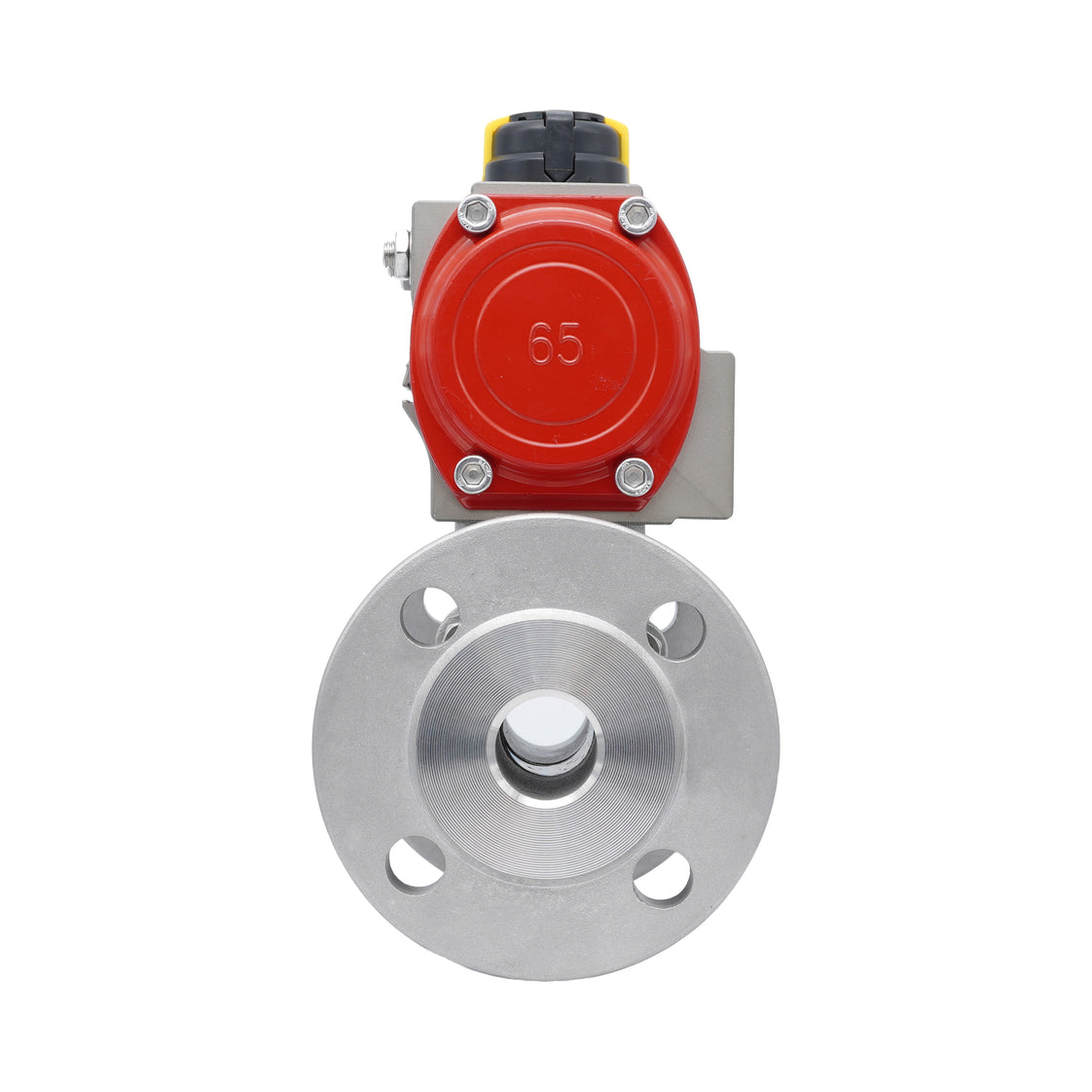

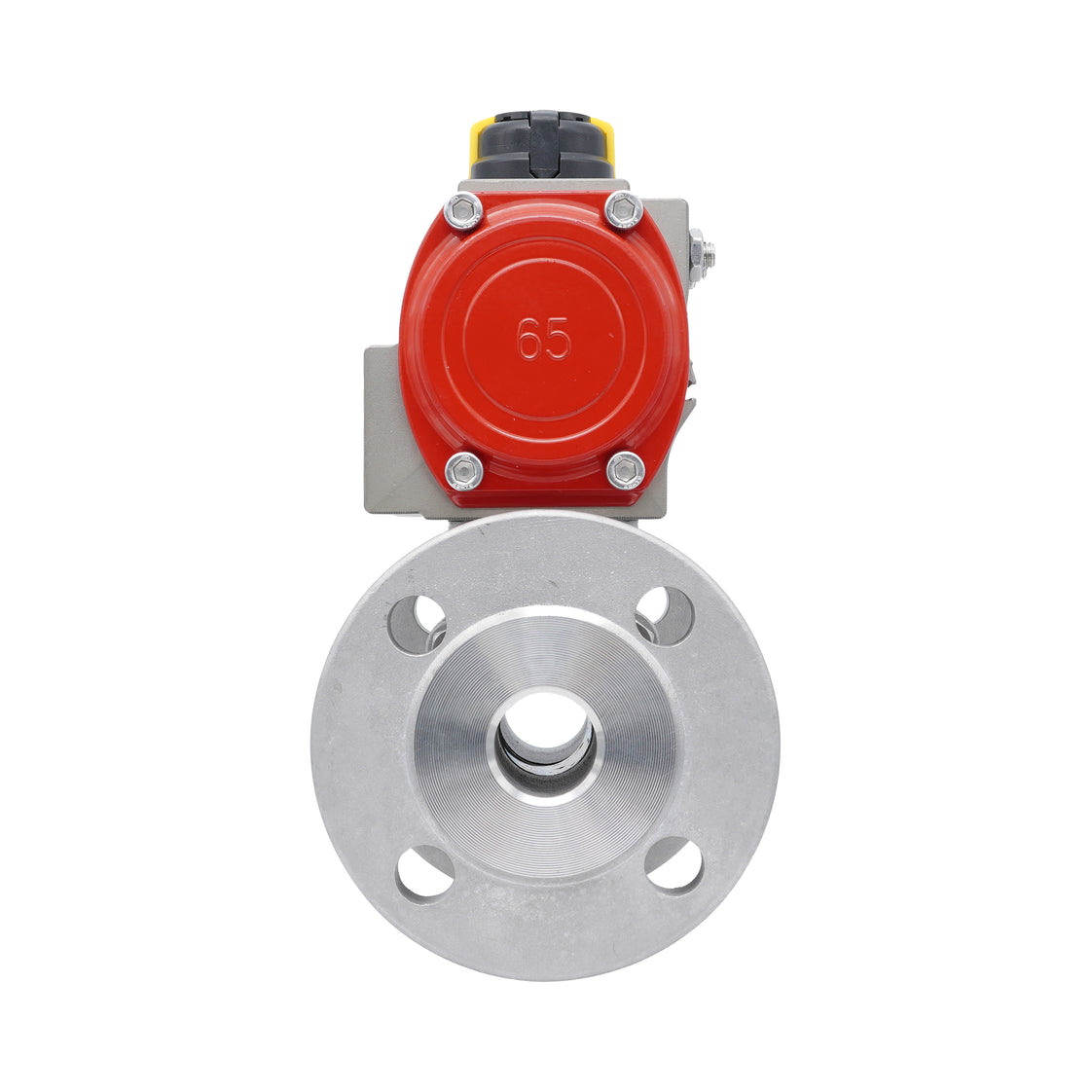

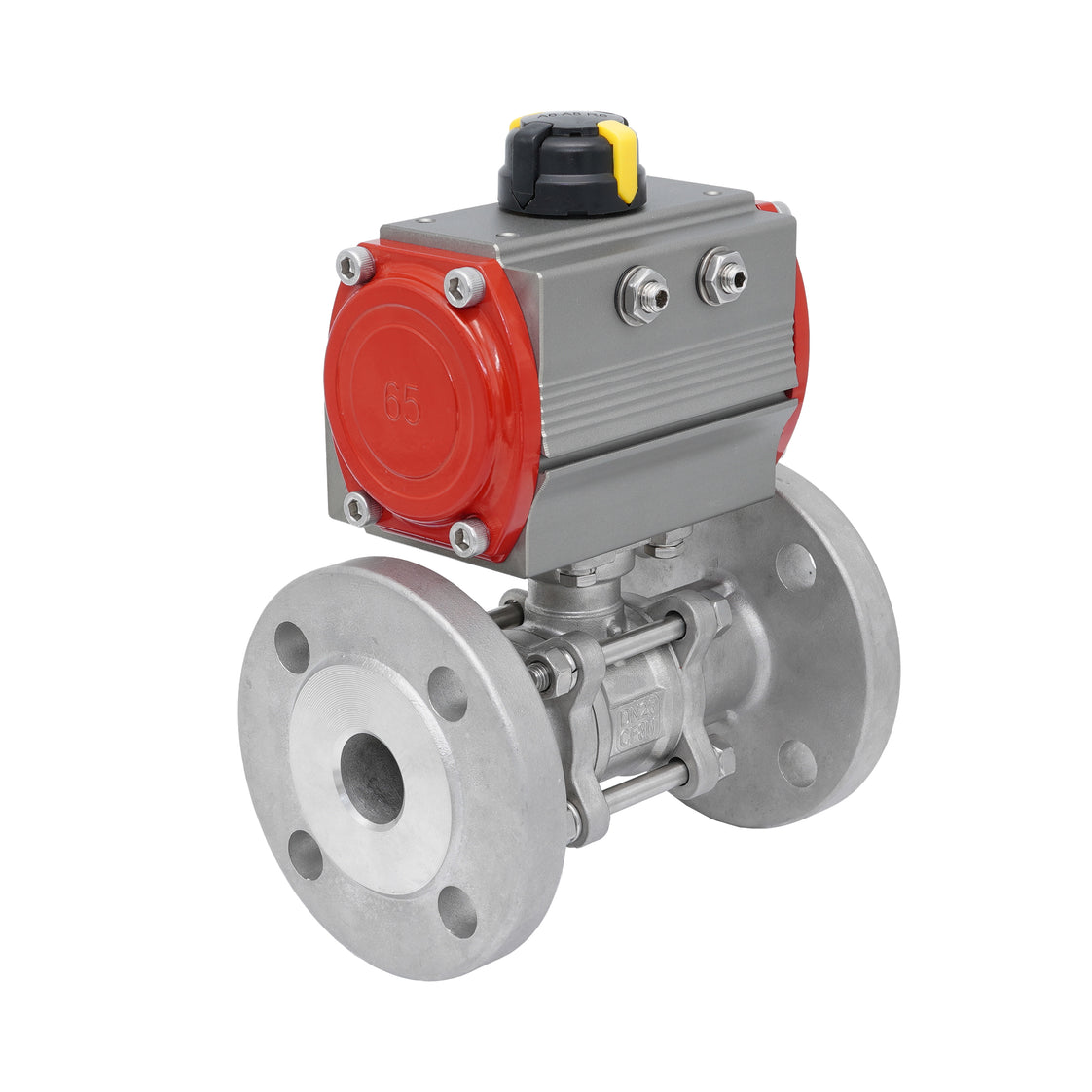

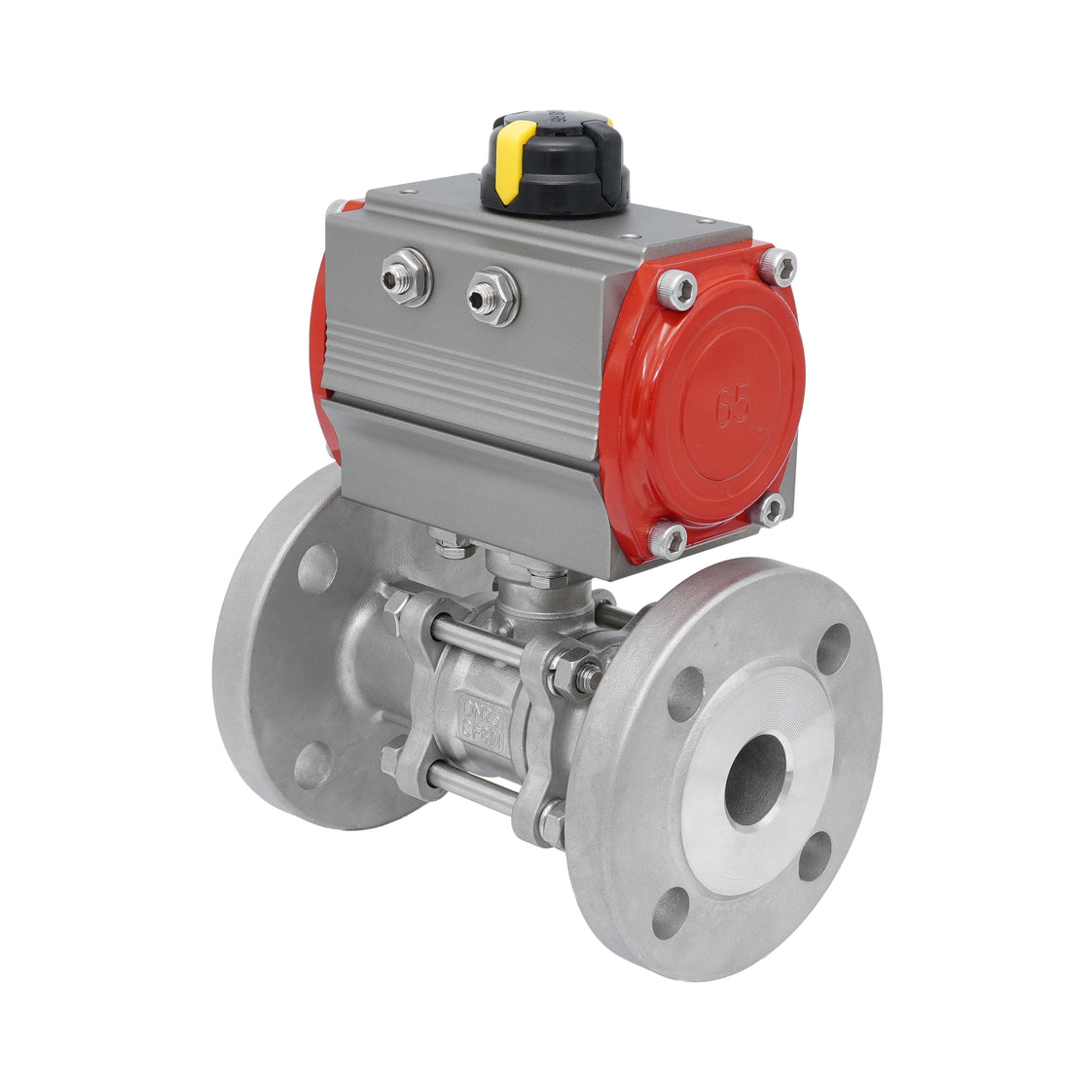

DN20 PN40 3-teiliger geflanschter 2-Wege Pneumatischer Edelstahl-Kugelhahn Doppeltwirkend

Dieser TamesonPRO 2-Wege Kugelhahn wird in Kombination mit einem JP Fluid Control pneumatischen Antrieb angeboten. Das Ventil verfügt über eine Bohrungsgröße von 20 mm und DN20 Flanschanschlüsse. Es ist geeignet für Medientemperaturen von -29°C bis 160°C (-20°F bis 320°F). Das Ventil kann Drücke bis zu 40 bar bei 20°C (579 psi bei 68°F) aushalten. Das Ventilgehäuse und die Kugel sind aus Edelstahl 1.4408 mit PTFE-Dichtung gefertigt, was es für verschiedene aggressive und korrosive Medien geeignet macht. Der Kv-Wert beträgt 48 m³/h (Cv = 55.5 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem Bar an.

Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnstangen- und Ritzelmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Der pneumatische Eingangsdruckbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Er ist geeignet für Umgebungstemperaturen von -20°C bis 80°C (-4°F bis 176°F). Zusätzlich verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, inklusive Kugelhahn, Antrieb und Montagematerial.

Vorteile:

• Flanschstandard gemäß DIN2545 PN40
• Direkte Montage eines 1/4 Namur Magnetventils möglich
• Der Kugelhahn ist als 3-teilige Ausführung konstruiert, was eine gründliche Reinigung ermöglicht
• Garantierte über 500,000+ Zyklen für den pneumatischen Antrieb
• Geeignet für aggressive Medien dank des Ventils aus Edelstahl 1.4408
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox (VDI/VDE 3845 50 x 25 mm) ausgestattet werden
• Deutlicher mechanischer Stellungsanzeiger oben zeigt die Ventilstellung an

1124 TamesonPRO Kugelhahn

Die Serie 1124 umfasst zuverlässige 2-Wege 3-teilige Flansch-Kugelhähne mit einem Edelstahlgehäuse. Die Kugel besteht ebenfalls aus Edelstahl und die Ventilsitze aus PTFE. Das Ventil ist geeignet für verschiedene aggressive und korrosive Medien bis maximal 69 bar (1000 psi). Geeignet für Temperaturen von -29°C bis 160°C (-20°F bis 320°F) und erhältlich in den Größen DN15 bis DN25. Kugelhähne der Serie 1124 verfügen alle über eine ISO 5211 Obenflansch (von F03 bis max. F05), was die Montage eines Antriebs ermöglicht.

JP Fluid Control pneumatische Antriebe

JP Fluid Control Zahnstangen- und Ritzel pneumatische Antriebe sind für den Betrieb von Vierteldrehungsventilen wie Absperrklappen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Regelmöglichkeiten. Mit einem langlebigen harteloxierten Aluminiumgehäuse liefern diese Antriebe ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit konstanter Drehmomentcharakteristik über den gesamten Schwenkbereich. Entwickelt für Präzision und Langlebigkeit, haben sie eine Lebensdauer von 500,000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einem vollautomatischen Prüfstand streng getestet, was sie für eine breite Palette industrieller Anwendungen geeignet macht.
