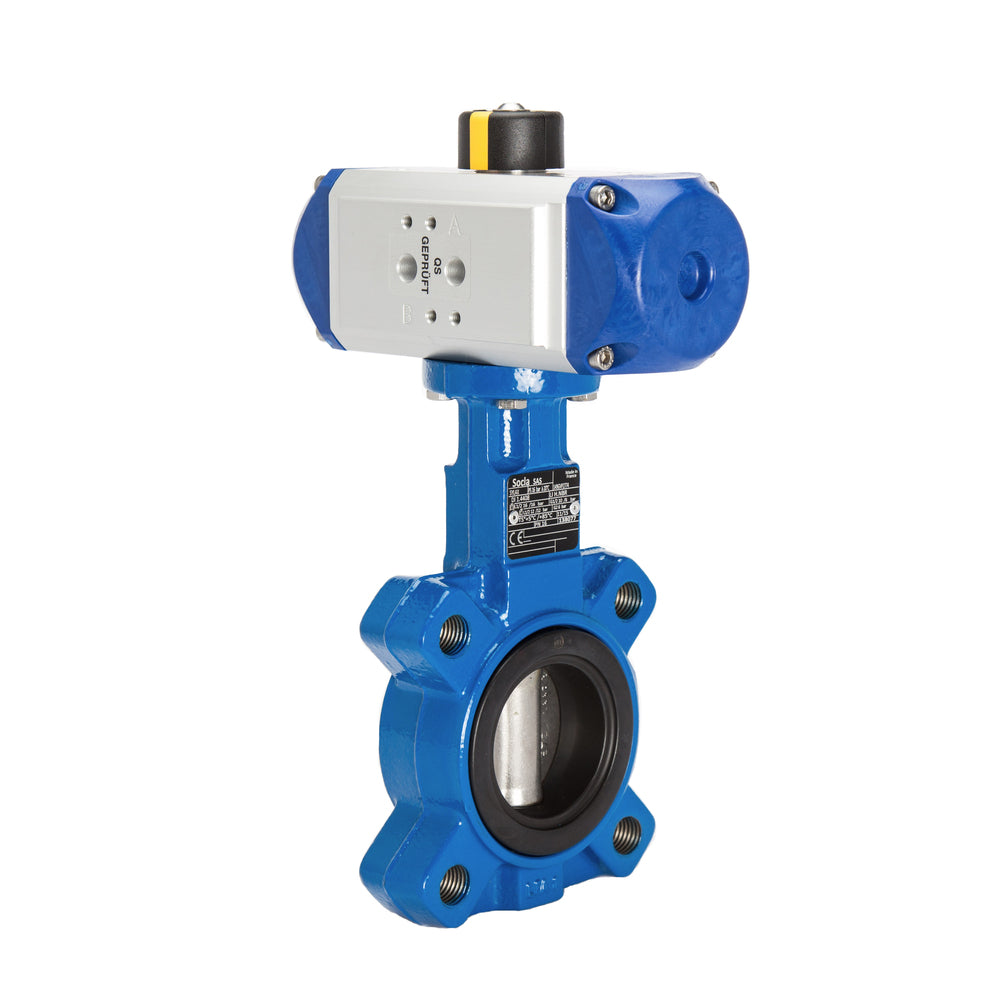

DN32 (1-1/4 Zoll) Lug Pneumatische Absperrklappe GGG40-Edelstahl-EPDM Feder geschlossen - BFLL

Diese pneumatisch gesteuerte Absperrklappe ermöglicht im Vergleich zu einer manuell gesteuerten Klappe einen höheren Automatisierungsgrad Ihres Systems. Die Absperrklappe hat einen Durchmesser von 32 mm (1 1/4 Zoll) und ist für Flüssigkeiten und Gase von -10 bis 110°C geeignet. Der pneumatische Antrieb ist in der Lage, bei 8 bar ein Drehmoment von 14,4 Nm zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Die Absperrklappe ist mit einer Anschlussfahne ausgestattet, um sie an die medienführenden Rohrleitungen/Schläuche anzuschließen. Der Aktuator ist federgeschlossen und verfügt über eine zuverlässige Aluminium-Zahnstange und ein Ritzel, das sich drehen lässt. Der Stellantrieb hat ein Gehäuse aus eloxiertem Aluminium und eine Abdeckung aus Acetalharz, während die Absperrklappe ein Gehäuse aus Gusseisen, eine Scheibe aus Edelstahl und eine EPDM-Dichtung hat. Der maximale Mediendruck beträgt 12 bar. Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße. Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Stellantrieb wird über den Flansch ISO 5211 F05 (11 mm) auf die Absperrklappe montiert. Die Baugruppe ist ATEX-zertifiziert (II 2G Ex d C) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden. Dieses Modell ist für Trinkwasser geeignet (DVGW-Zulassung).

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
• ATEX (II 2G Ex d C) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
• Kann mit einem Endschalterkasten ausgestattet werden.
• Geeignet für Trinkwasser (DVGW-Zulassung).

Nachteile:

• Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

BFL - PAL-Reihe

BFL

Die Absperrklappen der Serie BFL sind eine hervorragende, kostengünstige Lösung für den Ein- und Ausschaltbetrieb sowie für die Modulation des Durchflusses. Sie werden entweder durch einen Druckhebel mit Arretierung oder ein Handzahnrad manuell betätigt und sind leicht zu bedienen. Geeignet für Drücke von 4 - 16 bar, je nach Durchmessergröße (25 - 300 mm), Medium und Materialkombination. Entfernen Sie den Quetschhebel oder das Handrad, um einen ISO 5211-Flansch (Größe F05 bis F12) herzustellen. Er hat eine geringe konstruktive Länge im Verhältnis zum Durchmesser und kann mit einem Laschenflansch oder Zwischenflansch montiert werden. Darüber hinaus gibt es eine große Auswahl an Gehäuse-, Scheiben- und Dichtungsmaterialien für diese Absperrklappen. Sie können sowohl für Flüssigkeiten als auch für Gase in Anwendungen mit einem großen Temperaturbereich eingesetzt werden. Einige Modelle können auch für Trinkwasser verwendet werden (DVGW-Zulassung).

PAL

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (II 2G Ex d C) für explosionsgefährdete Umgebungen geeignet.

Ersatzteile

Drosselklappe: BFLL-32-12-BBA

Betätigungselement: PALC-006-05-14

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
