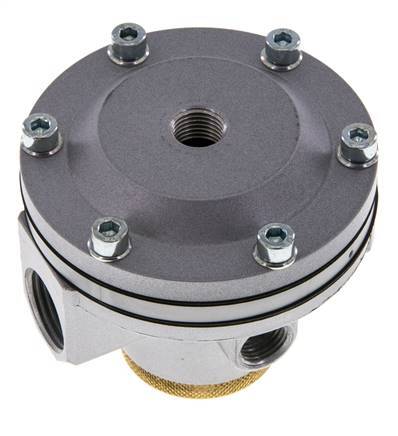

Druckregler pilotgesteuert G1 1/4'' 31500l/min 0.0-20.0bar/0-290psi Zinkdruckguss Standard 7
Dieser pneumatische Druckregler G 1 1/4 Zoll regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 0,0 bis 20,0 bar (0 bis 290 psi). Der Regler ist selbstentlastend. Die maximale Durchflussmenge beträgt 31500 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 40,0 bar (580 psi) und Temperaturen zwischen -10 und 80 °C (14 und 176 °F).
- Regulärer Preis
- €294,76
- Regulärer Preis
- €247,70
Beschreibung

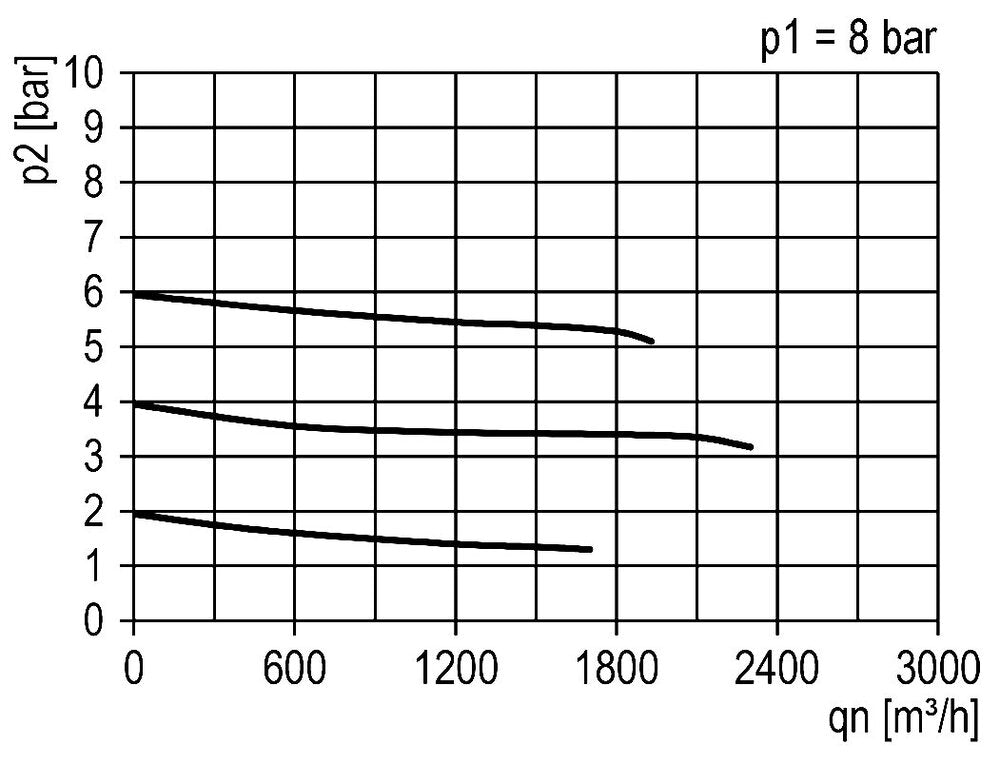

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,0 und 20,0 bar (0 bis 290 psi) eingestellt werden. Dieses Modell hat G 1 1/4 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 31500 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung zu ermitteln. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt.

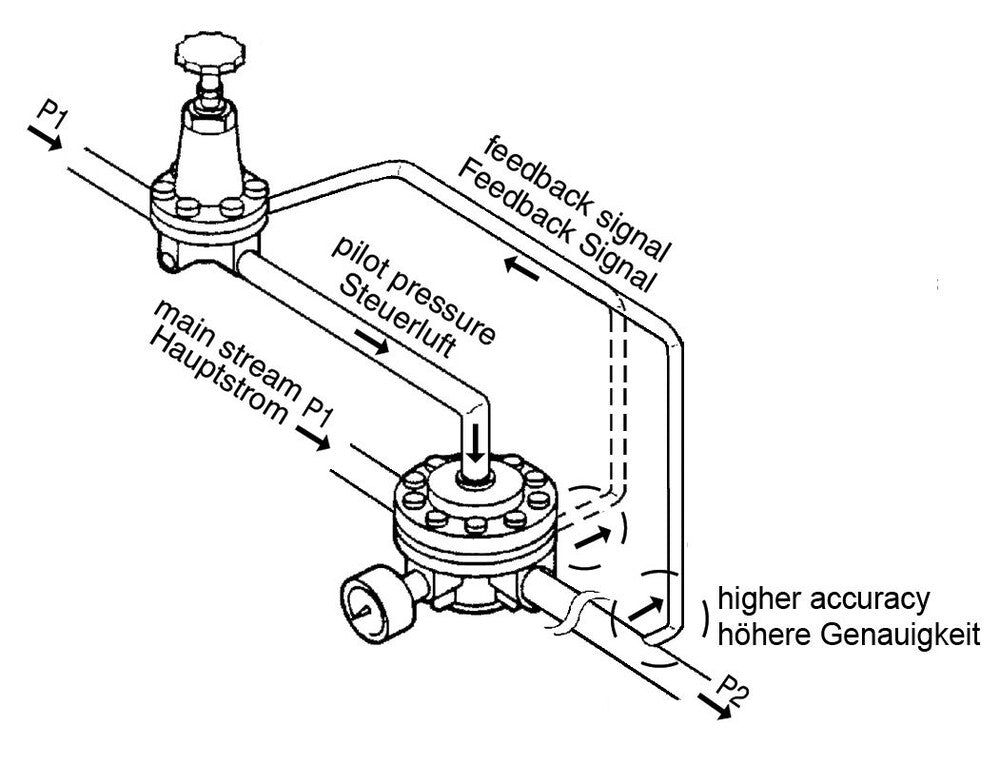

Der maximale Eingangsdruck beträgt 40,0 bar (580 psi) und der Temperaturbereich liegt zwischen -10 und 80 °C (14 und 176 °F). Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial ist aus Zinkdruckguss gefertigt. Ein ferngesteuerter Druckregler wird für schwer zugängliche Stellen verwendet. Der Einstelldruck wird durch einen separaten Druckregler an einer zugänglichen Stelle über eine Luftleitung geregelt.
Die Montagewinkel müssen separat bestellt werden.
