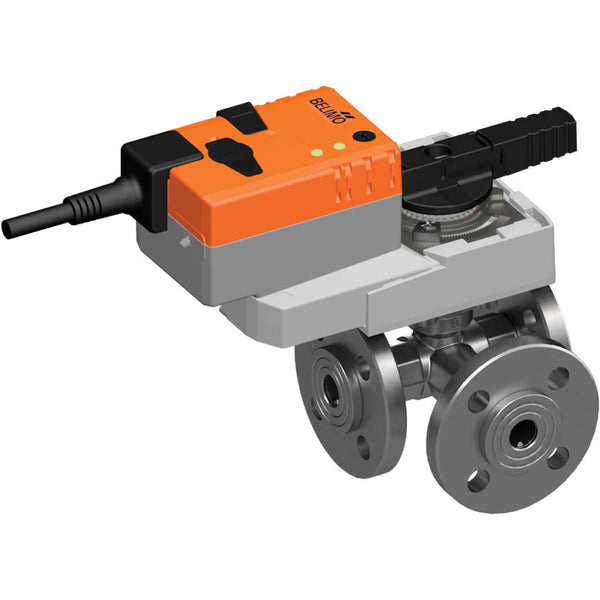

Belimo 3-Wege Kugelhahn DN15 Flansch Kvs15 24VAC/DC 9s 2-Punkt 8Nm IP54 R7015R-B1/NRQ24A

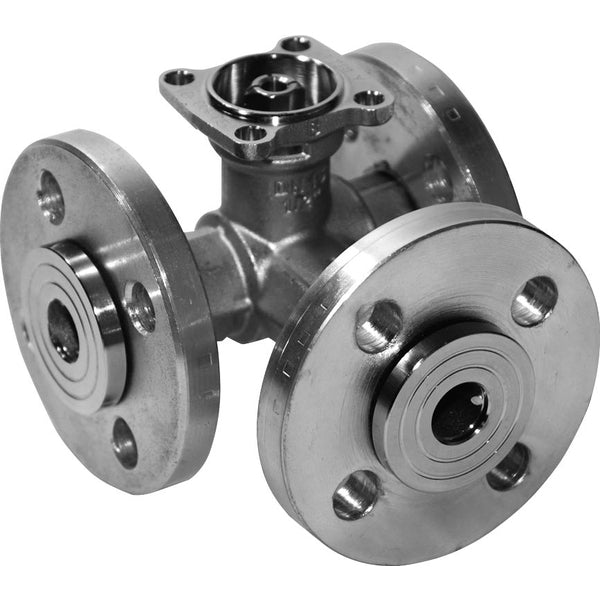

Dies ist ein 3-Wege-Kugelhahn von Belimo mit einem Gehäuse aus vernickeltem Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Flanschgröße ist DN 15. Die maximale Druckdifferenz beträgt 1 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 15 m3/h, was einem Cv-Wert von 17,36 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb öffnet/schließt das Ventil in 9 Sekunden. Der Antrieb hat die Schutzart IP54.

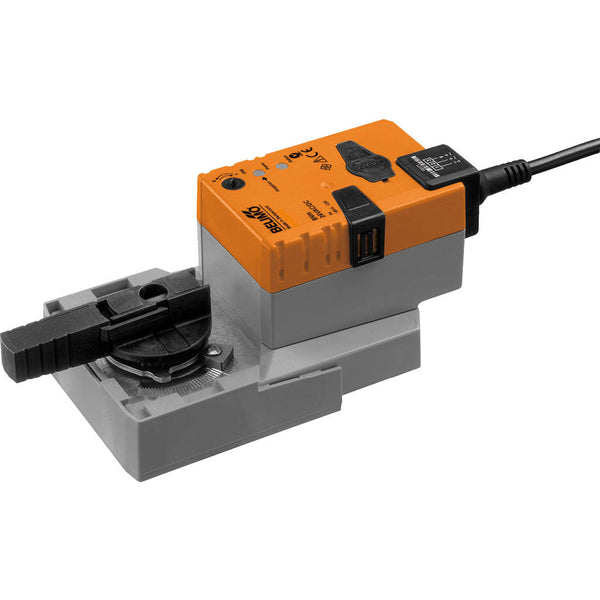

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Bei der ersten Spannungsversorgung, d.h. bei der Inbetriebnahme, führt der Antrieb eine Adaption durch, bei der sich der Arbeitsbereich und die Stellungsrückmeldung an den mechanischen Einstellbereich anpassen. Der Antrieb fährt dann in die durch das Steuersignal vorgegebene Position.
