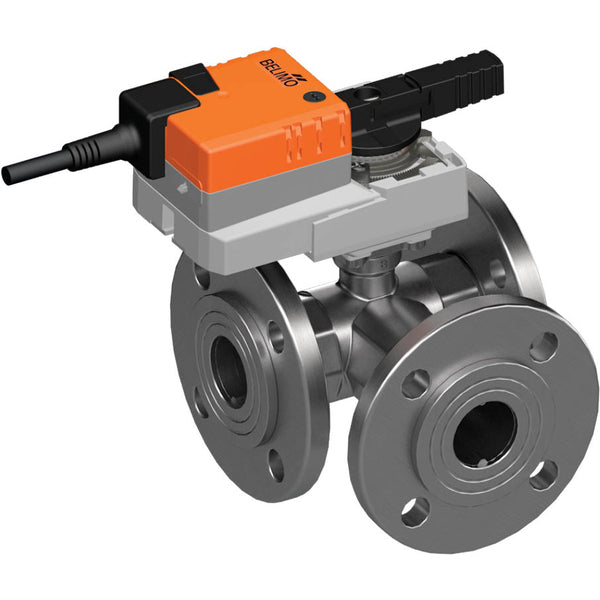

Belimo 3-Wege-Kugelhahn Flansch DN32 Kvs32 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R7032R-B3/NR24A-MOD
Dies ist ein Belimo 3-Wege-Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Flanschgröße beträgt DN 32. Der maximale Druckunterschied beträgt 1 bar (14.5 psi). Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.
- Regulärer Preis
- €780,62
- Regulärer Preis
- €655,98
Beschreibung

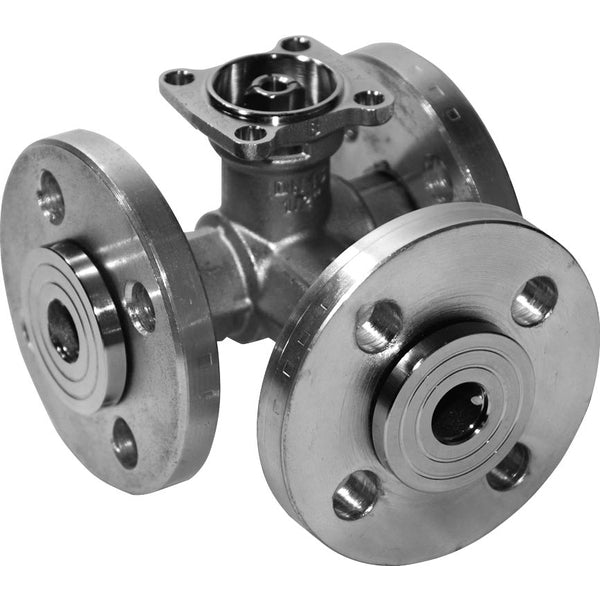

Dies ist ein Belimo 3-Wege-Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Flanschgröße beträgt DN 32. Der maximale Druckunterschied beträgt 1 bar (14.5 psi). Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

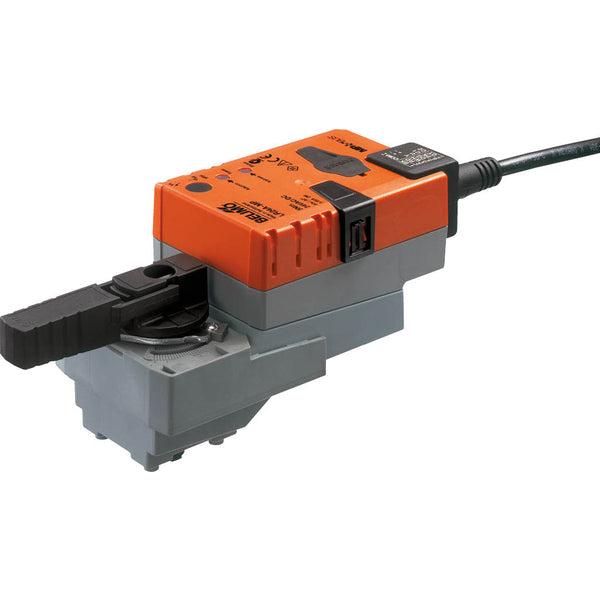

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann mit einer einzigen Schraube direkt am Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Vorteile:
- Manuelle Übersteuerung
- Der Stellantrieb ist überlastgeschützt
- Visueller Positionsindikator
- Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
Nachteile:
- Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten) zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System
- Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
