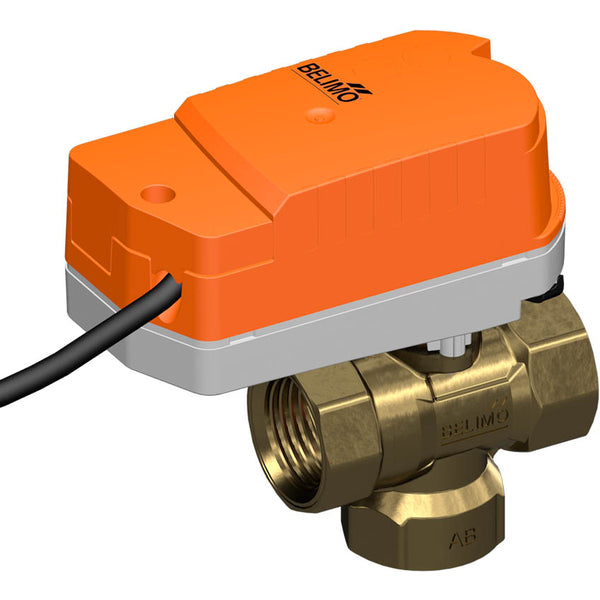

Belimo 3-Wege-Kugelhahn Rp1/2 Kvs2.5 100-240VAC Ausfallsicher 75s 2-Punkt 1Nm IP40 C315Q-H/CQK230A

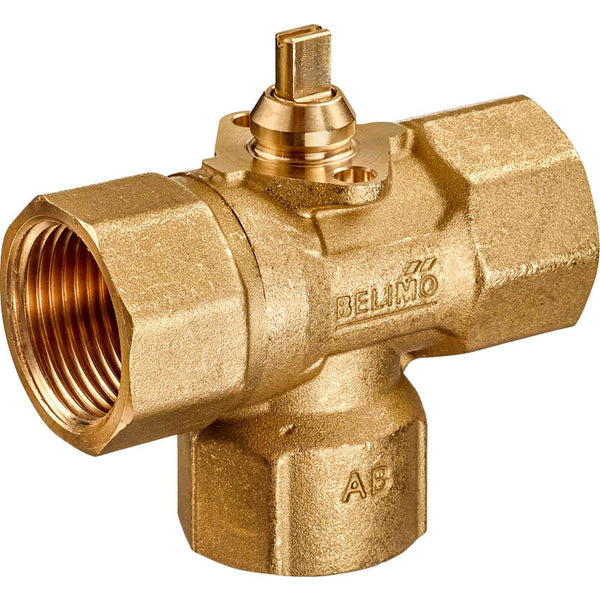

Dies ist ein 3-Wege-Belimo-Kugelhahn mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt Rp 1/2 Zoll mit Innengewinde. Der maximale Druckunterschied beträgt 2.8 bar. Das Ventil kann zwischen 2 und 100 °C betrieben werden. Der Kv-Wert des Ventils beträgt 2,5 m3/h, was einem Cv-Wert von 2,89 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 100-240 V AC. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Stellantrieb hat eine IP40-Bewertung. Der Stellantrieb ist mit einer ausfallsicheren (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

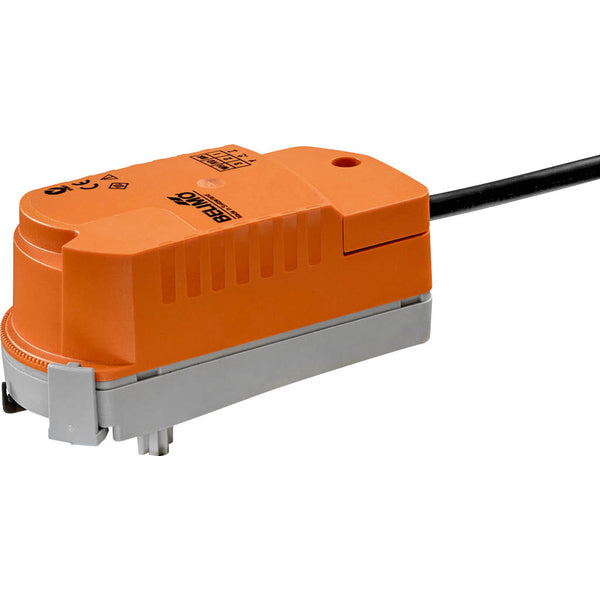

Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie darauf klicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Stellantrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Stellen Sie nur sicher, dass nur vertikale Bewegungen erfolgen (Vorsicht!). Die Stifte sollten mit den Flanschlöchern übereinstimmen. Die Montageausrichtung kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Stellantriebs kann in Schritten von 2,5° mit einem Clip eingestellt werden. Diese Funktion wird zum Einstellen des maximalen Durchflusses des Ventils verwendet. Der Stellantrieb bewegt das Ventil gleichzeitig in die erforderliche Betriebsposition und lädt die integrierten Kondensatoren auf. Wenn die Stromversorgung unterbrochen wird, bewegt die gespeicherte elektrische Energie das Ventil in die ausfallsichere Position, unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 1 Sekunde. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch wird sichergestellt, dass der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die ausfallsichere Position bewegt werden kann. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 25 Sekunden Vorladezeit vor der Erstinstallation, um die Kondensatoren auf das erforderliche Spannungsniveau zu bringen.

Vorteile:

• Der Stellantrieb ist mit einer ausfallsicheren Funktion ausgestattet
