Belimo 3-Wege Kugelhahn Rp1/2 Kvs2.5 24VAC/DC 75s 2/3-Punkt 1Nm IP40 Klemme C315Q-H/CQ24A-T

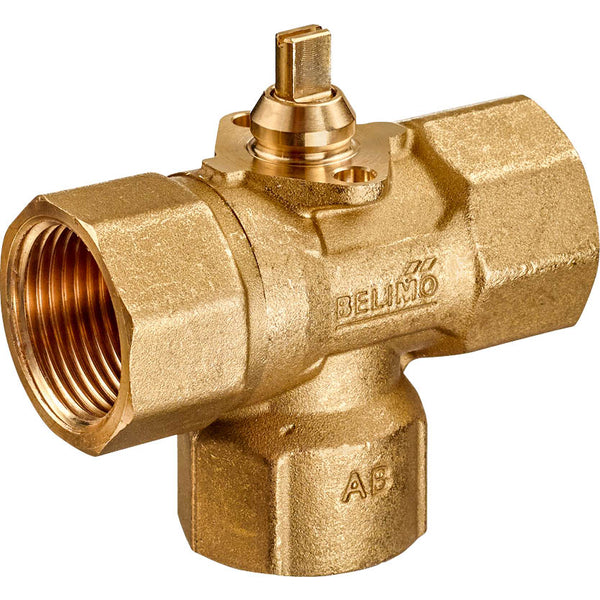

Es handelt sich um einen 3-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit Innengewinde. Die maximale Druckdifferenz beträgt 2.8 bar. Das Ventil kann zwischen 2 und 100 °C (36 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 2,5 m3/h, was einem Cv-Wert von 2,89 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP40.

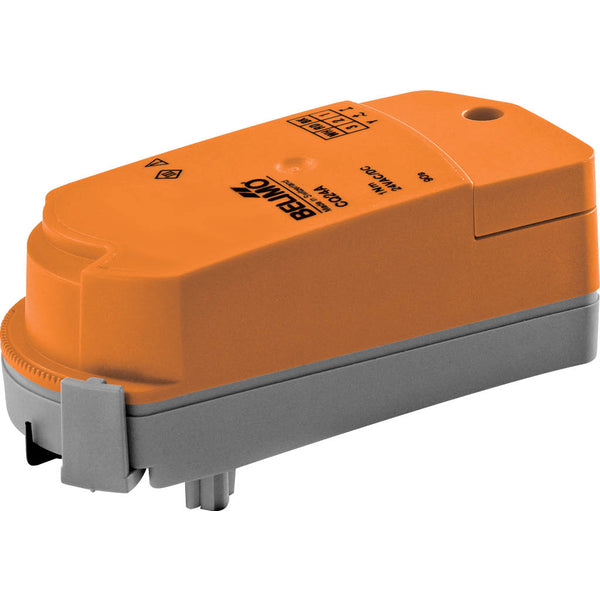

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie ihn herausklicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Antrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Achten Sie nur auf vertikale Bewegungen (Vorsicht!). Die Stifte müssen mit den Flanschbohrungen fluchten. Die Einbaulage kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Aktuators kann mit Hilfe eines Clips in Schritten von 2,5° eingestellt werden. Diese Funktion dient zur Einstellung der maximalen Durchflussmenge des Ventils.
