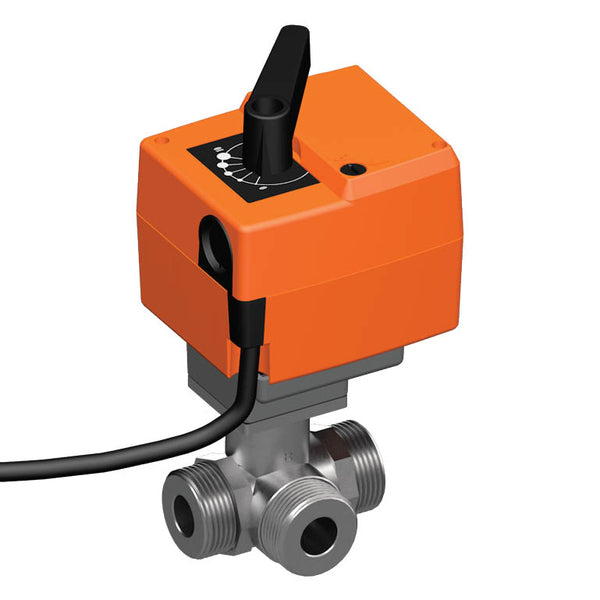

Belimo 3-Wege Kugelhahn G1 Kvs8.6 100-240VAC 75s 2/3-Punkt 2Nm IP54 R515/KR230

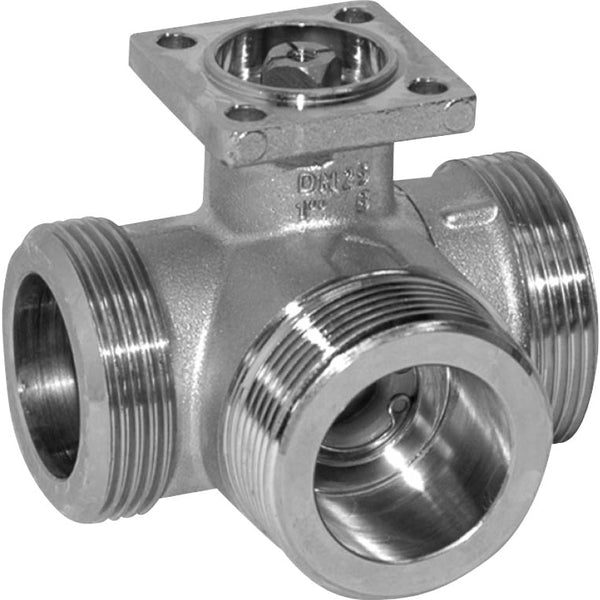

Dies ist ein 3-Wege-Kugelhahn von Belimo mit einem Gehäuse aus vernickeltem Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1 Zoll mit Außengewinde. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 8,6 m3/h, was einem Cv-Wert von 9,95 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP54.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist mit einem Magneten möglich, der das Getriebe auskuppelt, solange der Magnet am Magnetsymbol haftet. Ein Z-MA-Magnet zum Auskuppeln des Getriebes ist im Lieferumfang enthalten. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb kann von 90° (A-AB = 100%) in 2,5°-Schritten verstellt werden. Die Skala entspricht 25-100% des kvs-Wertes.
