Elektrischer 3-Wege-Kugelhahn G1'' Außengewinde Messing EPDM 8,6m3/h 40bar/580psi 100-240 V AC

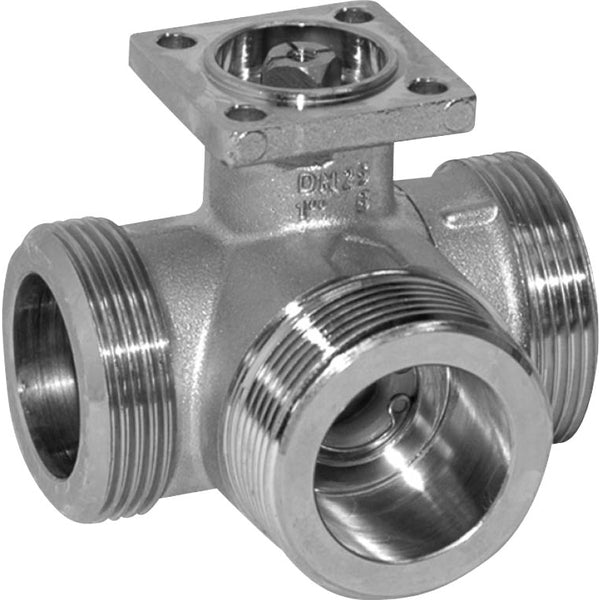

Dies ist ein 3-Wege-Kugelhahn von Belimo mit einem Gehäuse aus vernickeltem Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1 Zoll mit Außengewinde. Dieses Ventil hält einem Druck von bis zu 40 bar (580 psi) stand. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 8,6 m3/h, was einem Cv-Wert von 9,95 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP42. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NO) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet.

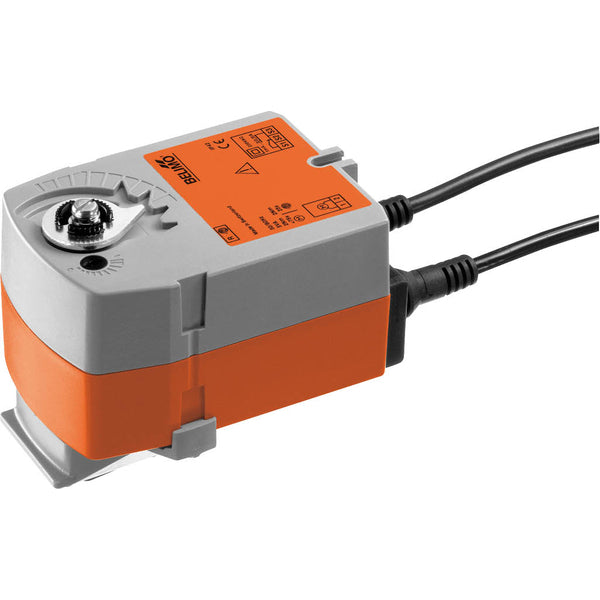

Eine manuelle Überbrückung ist über einen Hebel möglich, der das Getriebe ausschaltet, solange der selbstrückstellende Hebel gedrückt wird. Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt gleichzeitig das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Wird die Stromquelle unterbrochen, kehrt das Ventil durch die Federkraft in die Sicherheitsstellung zurück.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
