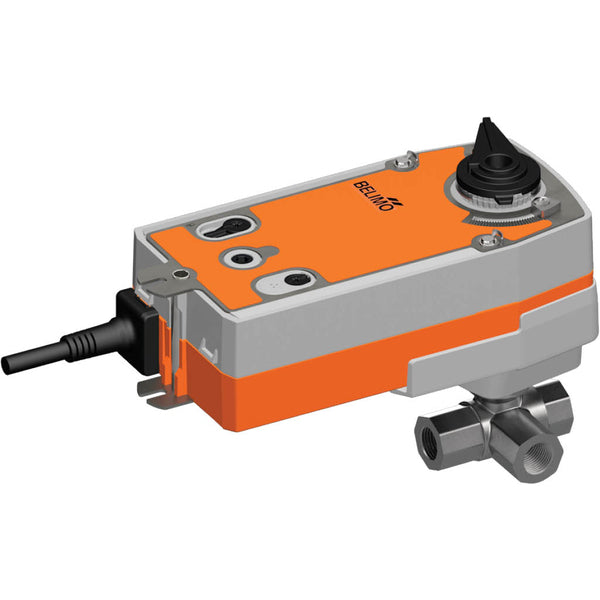

Belimo 3-Wege-Kugelhahn Rp1 Kvs10 24VAC/DC Ausfallsicher 90s BACnet/Modbus/MP-Bus 20Nm IP54 R3025-BL2/SRF24A-MOD
Dies ist ein Belimo 3-Wege-Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 25 und die Anschlussgröße beträgt Rp 1 Zoll mit Innengewinde. Der maximale Druckunterschied beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 10 m3/h, was einem Cv-Wert von 11,57 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zum Einstellen der Protokolladresse und zum Verknüpfen des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer ausfallsicheren (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.
- Regulärer Preis
- €733,02
- Regulärer Preis
- €615,98
Beschreibung
Dies ist ein Belimo 3-Wege-Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 25 und die Anschlussgröße beträgt Rp 1 Zoll mit Innengewinde. Der maximale Druckunterschied beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 10 m3/h, was einem Cv-Wert von 11,57 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zum Einstellen der Protokolladresse und zum Verknüpfen des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer ausfallsicheren (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.
Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann manuell bedient und in jeder Position mit einer Handkurbel gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Stellantrieb kann mit einer einzigen Schraube direkt am Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb bewegt das Ventil in die Betriebsposition und spannt gleichzeitig die Rückstellfeder. Das Ventil kehrt durch die Federkraft in die ausfallsichere Position zurück, wenn die Versorgungsspannung unterbrochen wird. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuersystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endschaltern eingestellt werden.
Vorteile:
- Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
- Der Stellantrieb ist mit einer ausfallsicheren Funktion ausgestattet
Nachteile:
- Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
