Elektrischer 3-Wege-Kugelhahn G2'' Messing EPDM 24m3/h 25bar/362psi 24 V AC/DC

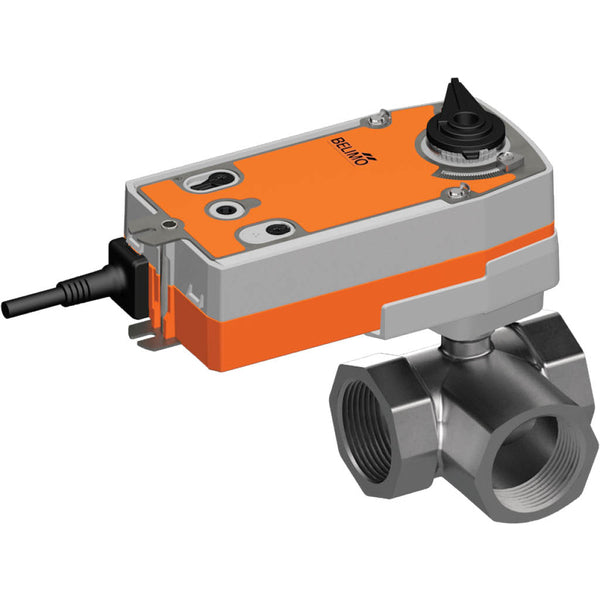

Dies ist ein 3-Wege-Kugelhahn von Belimo mit einem Gehäuse aus vernickeltem Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils ist DN 50 und die Anschlussgröße ist G 2 Zoll mit Innengewinde. Dieses Ventil hält einem Druck von bis zu 25 bar (362 psi) stand. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 24 m3/h, was einem Cv-Wert von 27,77 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP54. Der Antrieb ist mit einer Fail-Safe-Funktion (NC) ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb wird mit einem Standard 0-10 V Steuersignal angeschlossen. Der Stellantrieb bewegt das Ventil in die Betriebsstellung und spannt gleichzeitig die Rückstellfeder. Bei Unterbrechung der Versorgungsspannung kehrt das Ventil durch Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
