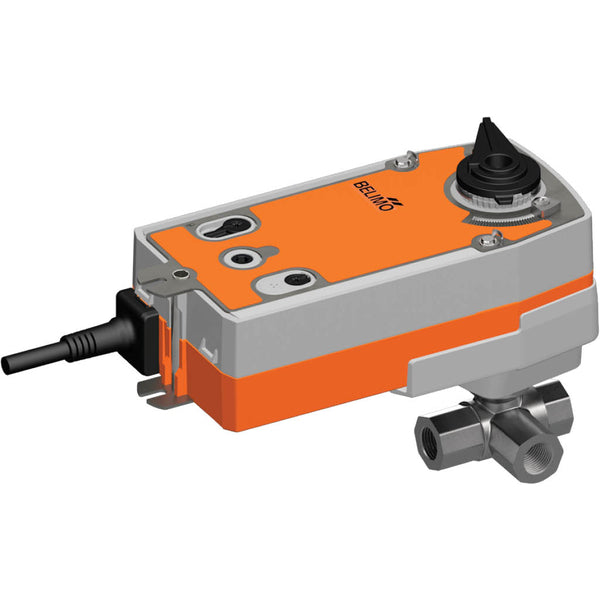

Belimo 3-Wege Kugelhahn Rp3/4 Kvs32 100-240VAC Fail-Safe NO 90s 3-Punkt 10Nm IP54 R3020-S2/NRF230A-3-O

Dies ist ein 3-Wege-Kugelhahn von Belimo mit einem Gehäuse aus vernickeltem Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 3/4 Zoll mit Innengewinde. Die maximale Druckdifferenz beträgt 10 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54. Der Antrieb ist mit einer Fail-Safe-Funktion (NO) ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt gleichzeitig das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Wird die Stromquelle unterbrochen, kehrt das Ventil durch die Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
