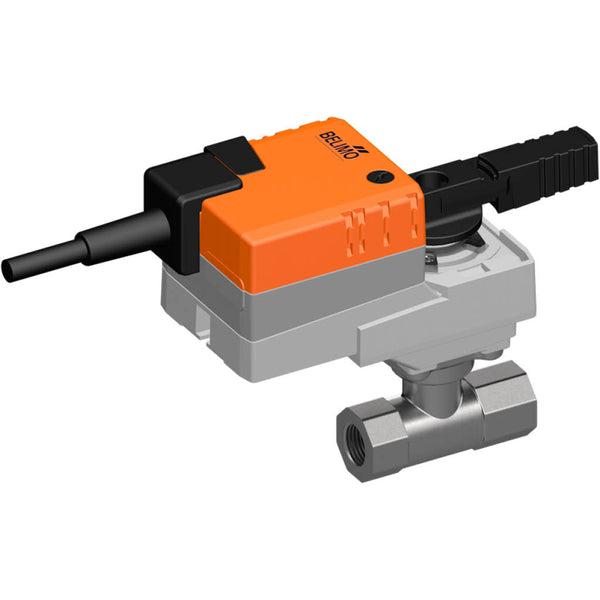

Belimo Charakterisierte Ventil Rp3/4 Kvs4 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R2020-4-S2/LR24A-MOD

Belimo Charakterisierte Ventil Rp3/4 Kvs4 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R2020-4-S2/LR24A-MOD
Belimo Charakterisierte Ventil Rp3/4 Kvs4 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R2020-4-S2/LR24A-MOD
Belimo Charakterisierte Ventil Rp3/4 Kvs4 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R2020-4-S2/LR24A-MOD
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V35RE
Marke: Belimo
Herst. TeilNr.: R2020-4-S2/LR24A-MOD

Dies ist ein Belimo 2-Wege gekennzeichneter Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße beträgt Rp 3/4 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden
Regulärer Preis
€352,22
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€295,98
ohne MwSt.

Auf Lager Versand in 3T Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 3 Tagen rechnen. Bis zu 10 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Voraussichtliche Lieferung in 4 - 5 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dies ist ein Belimo 2-Wege gekennzeichneter Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße beträgt Rp 3/4 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

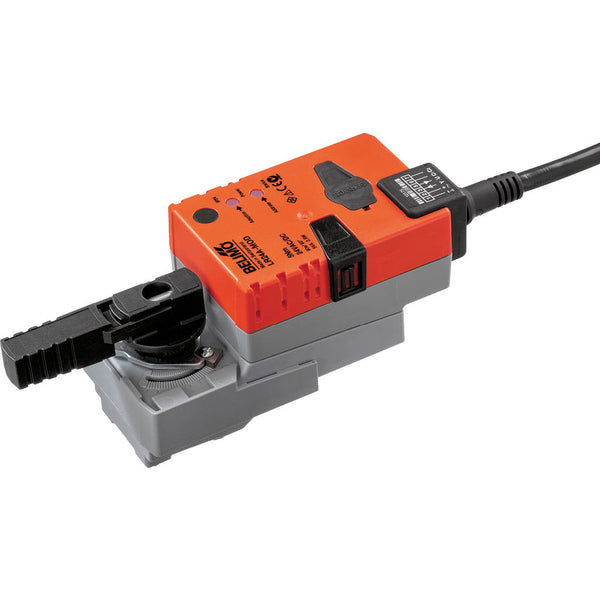

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt bleibt. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

  • Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
  • Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
  • Manuelle Übersteuerung
  • Der Stellantrieb ist gegen Überlastung geschützt
  • Visueller Positionsindikator

Nachteile:

  • Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
  • Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
