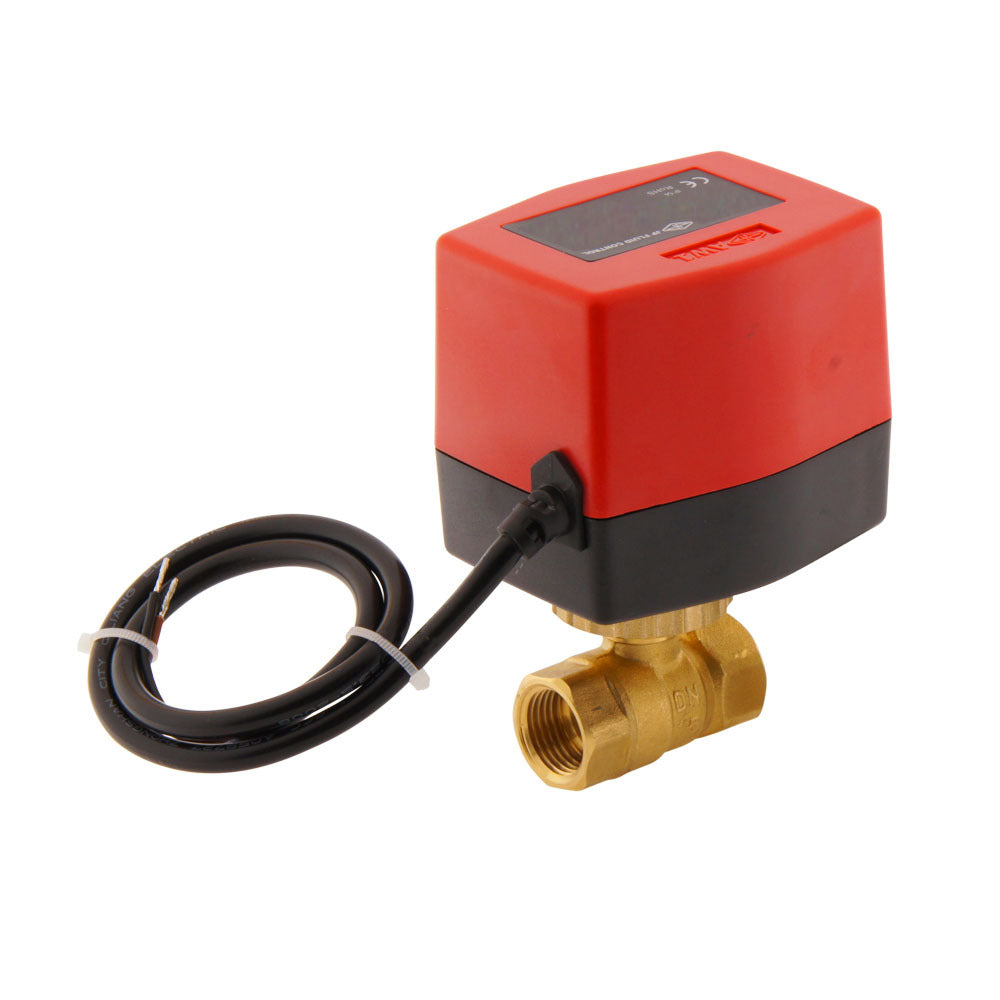

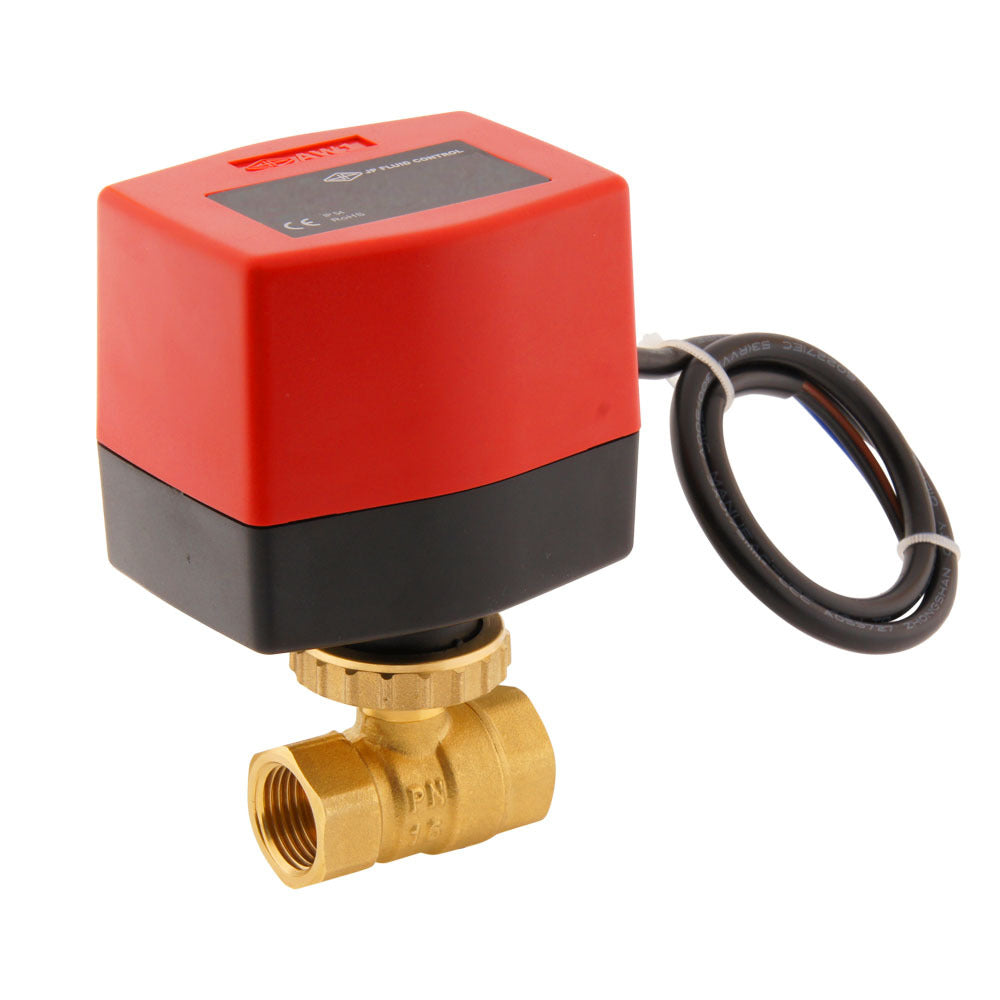

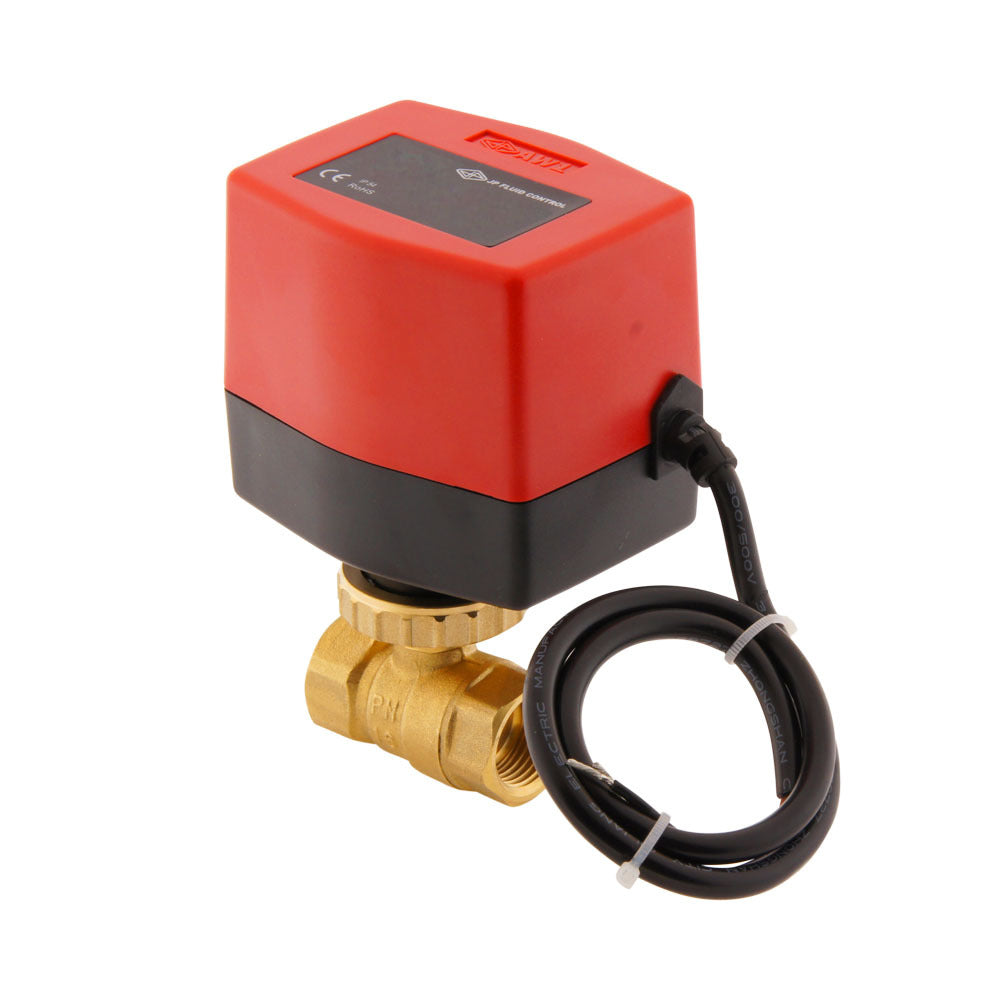

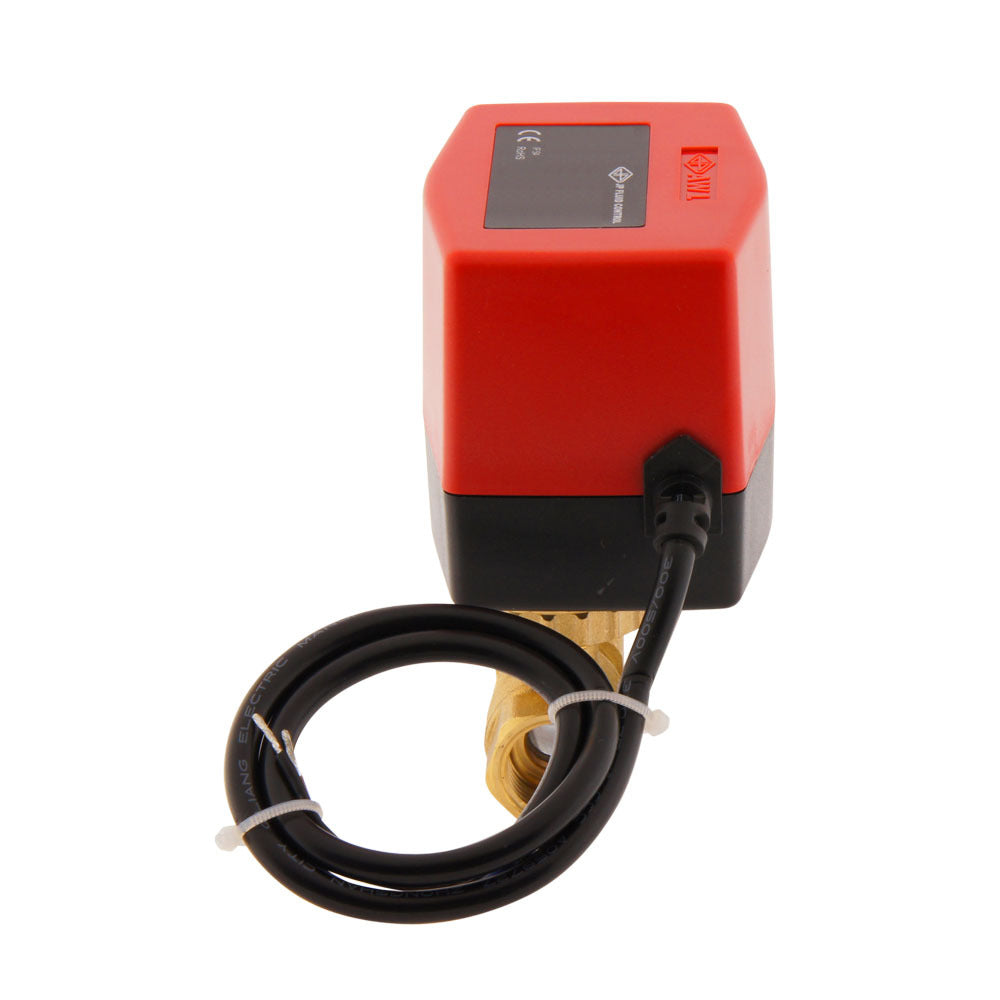

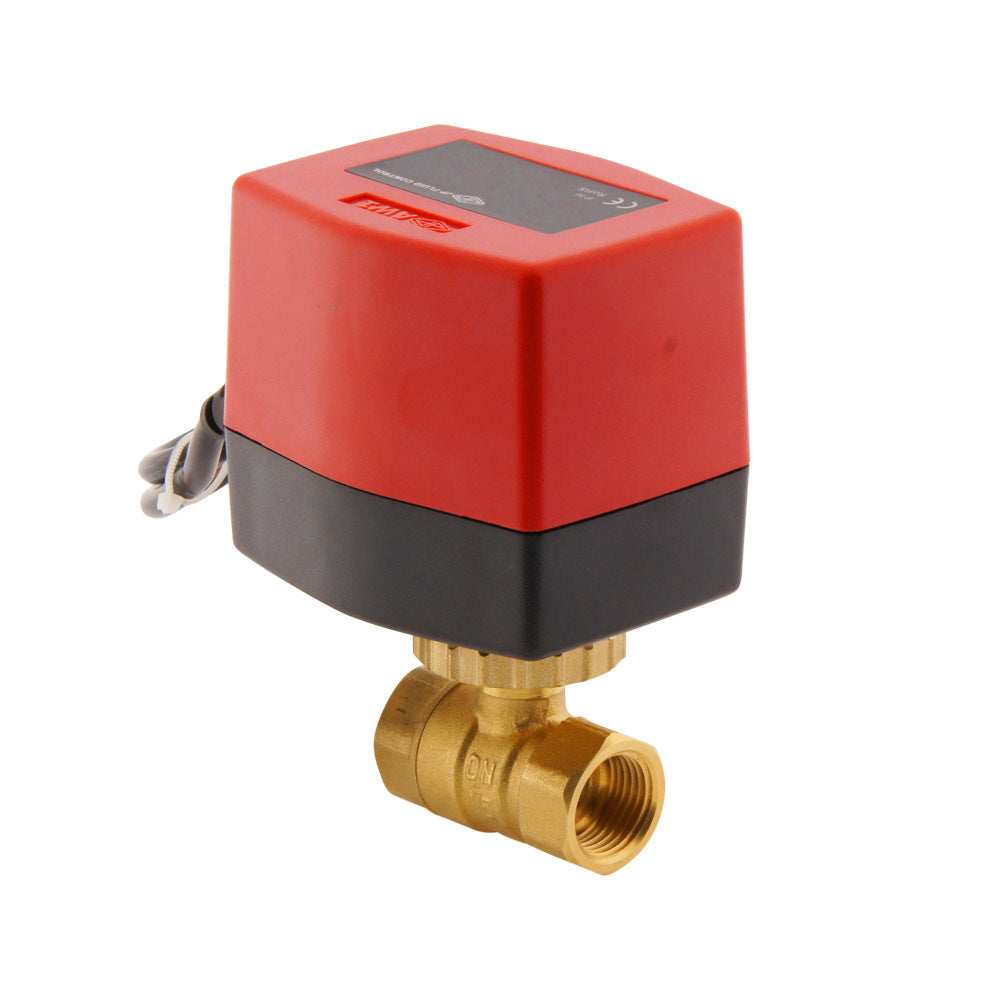

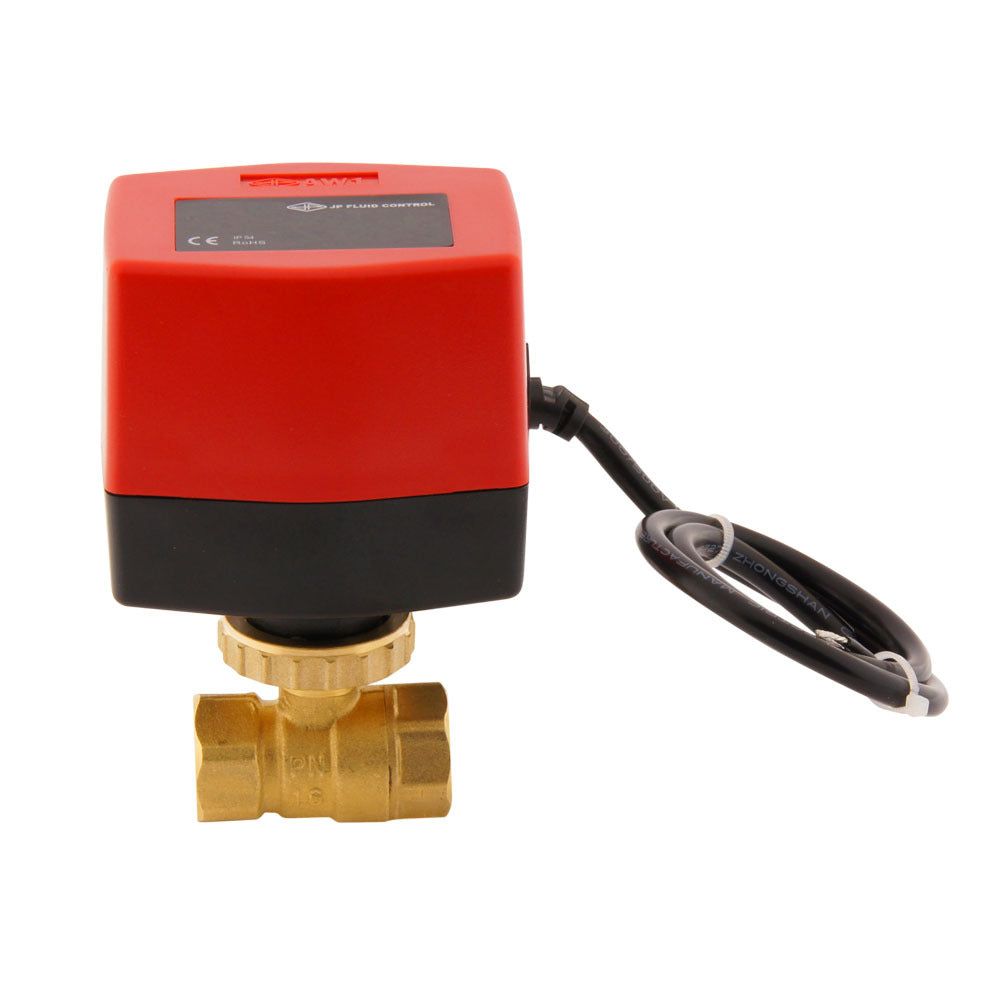

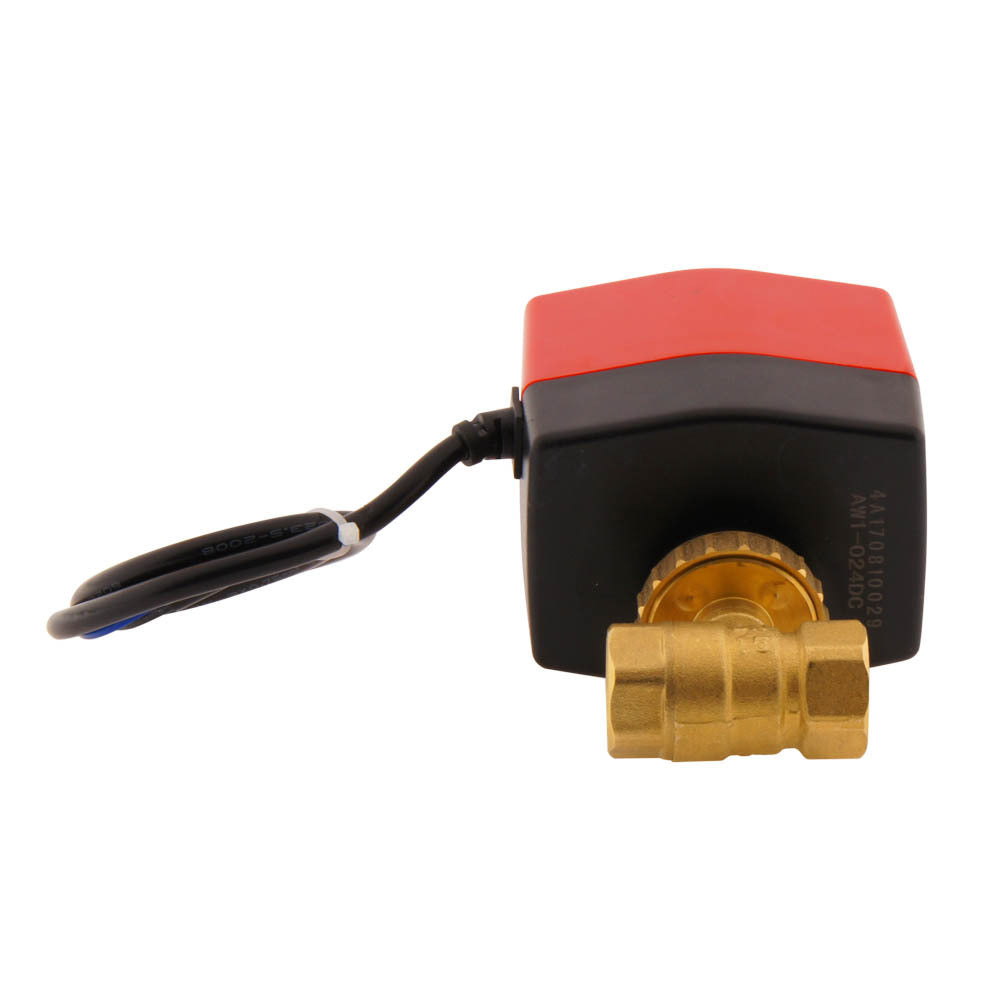

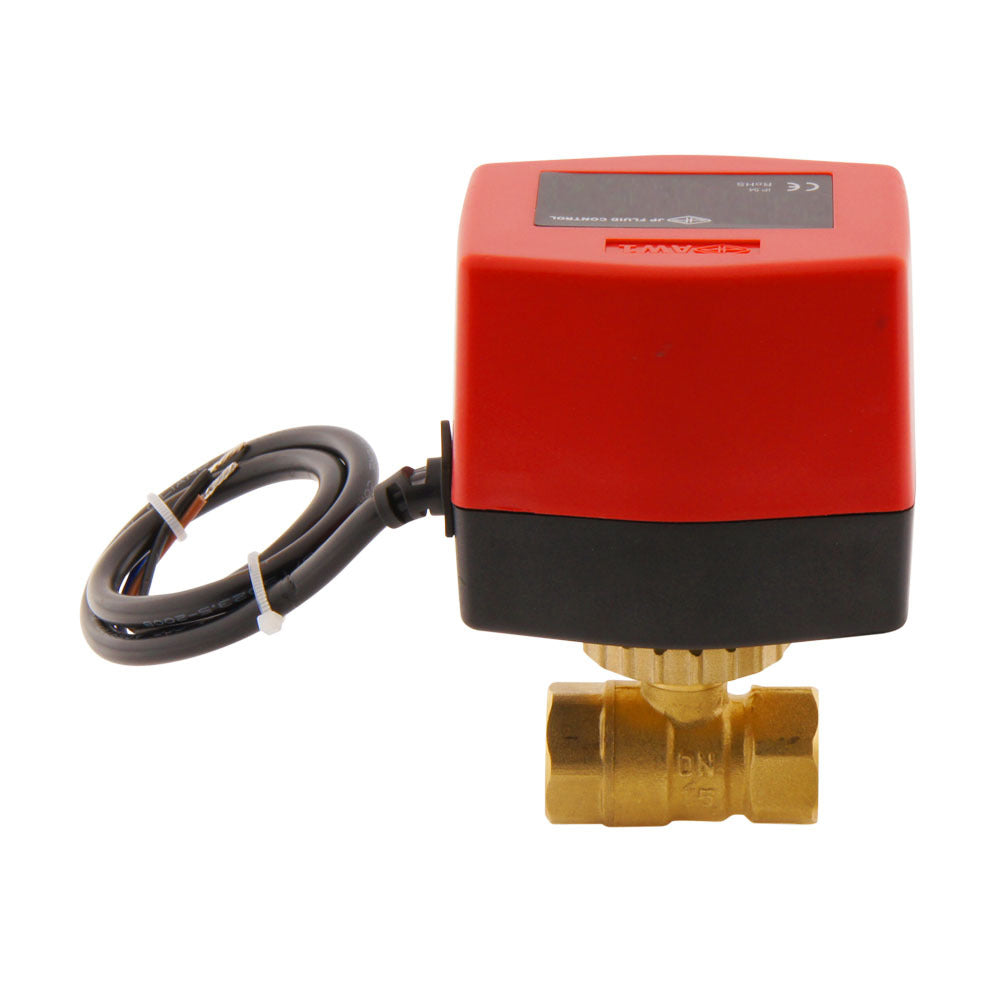

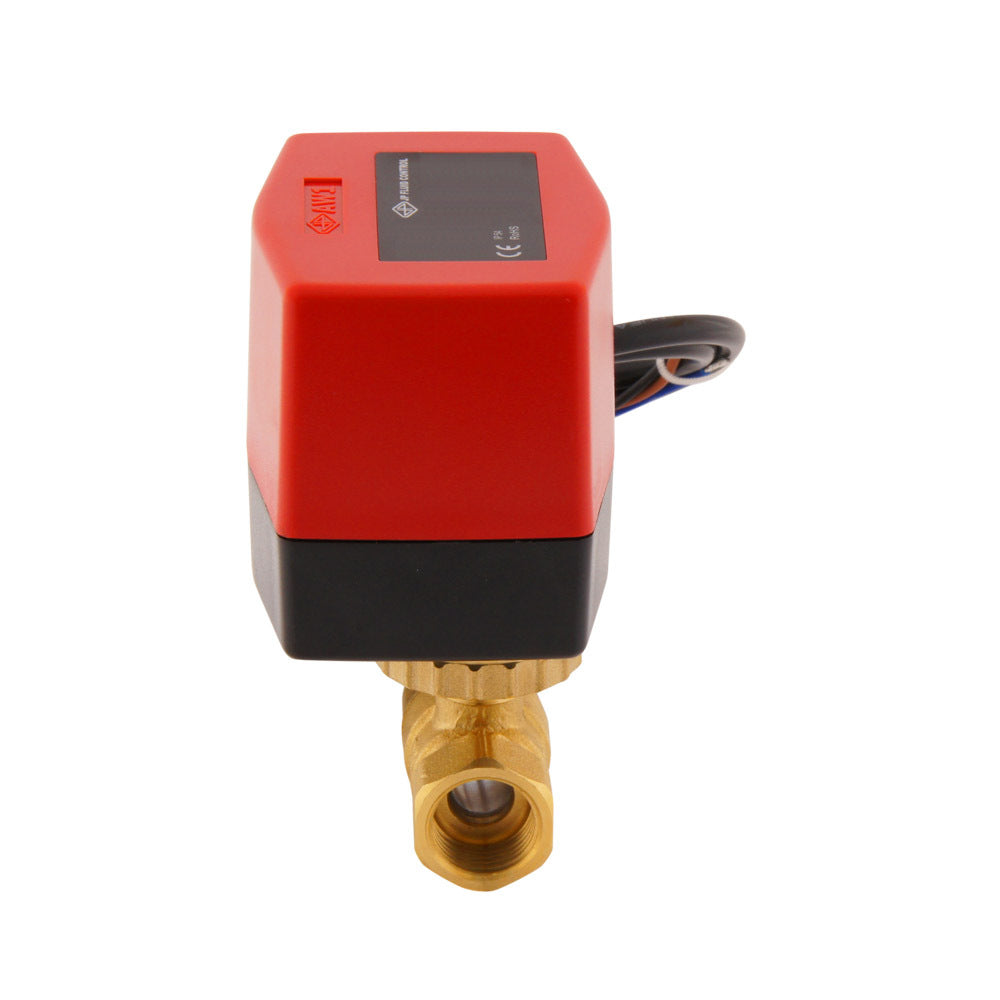

Elektrischer Kugelhahn BW2 1/2'' 2-Wege 120V AC Relais
Elektrischer 2-Wege-Kugelhahn mit 1/2-Zoll-Innengewinde (BSP) und energieeffizientem 120-V-Wechselstromantrieb mit integriertem Relais. Geeignet für Flüssigkeiten und Gase (max. 110°C) und einen Druck von 0-10 bar. Geeignet als Zonenventil in Heizungsanlagen. Das Ventil hat ein Messinggehäuse mit verchromter Kugel und PTFE-Ventilsitzen. Der Nenndurchmesser beträgt 12mm, der Kv-Wert 8,6m3/h(143,3 l/min bei dP=1 bar, Wasser). 3-Leiter-Anschluss (Auf-Zu): Phase, Nullleiter und Steuerleitung (Phase). Das Ventil öffnet in 16s (stromlos geschlossen).
Einschließlich Antrieb- Regulärer Preis
- €71,00
- Regulärer Preis
- €59,66
Beschreibung
Sehr energieeffizienter und robuster elektrischer 2-Wege-Kugelhahn von JP Fluid Control zum elektrischen Öffnen und Schließen von Leitungen. Das Ventil hat ein 1/2-Zoll-Gewinde (Innengewinde BSPP) und einen 120-V-Wechselstromantrieb (IP54). Dieses Ventil ist für Flüssigkeiten und Gase (-10 bis 110°C) geeignet und wird häufig in Heizungsanlagen eingesetzt. Ein Kugelventil ist weniger schmutzempfindlich als ein Magnetventil. Es wird jedoch empfohlen, einen Filter vor dem Ventil zu installieren. Der Ventilkörper besteht aus Messing, die Kugel ist verchromt und die Dichtung aus PTFE (Teflon). Die Blende beträgt 12 mm, der Kv-Wert ist 8,6 (143,3 l/min bei dP=1 bar). Die Zeit für das Öffnen oder Schließen beträgt etwa 16 Sekunden.
Installation

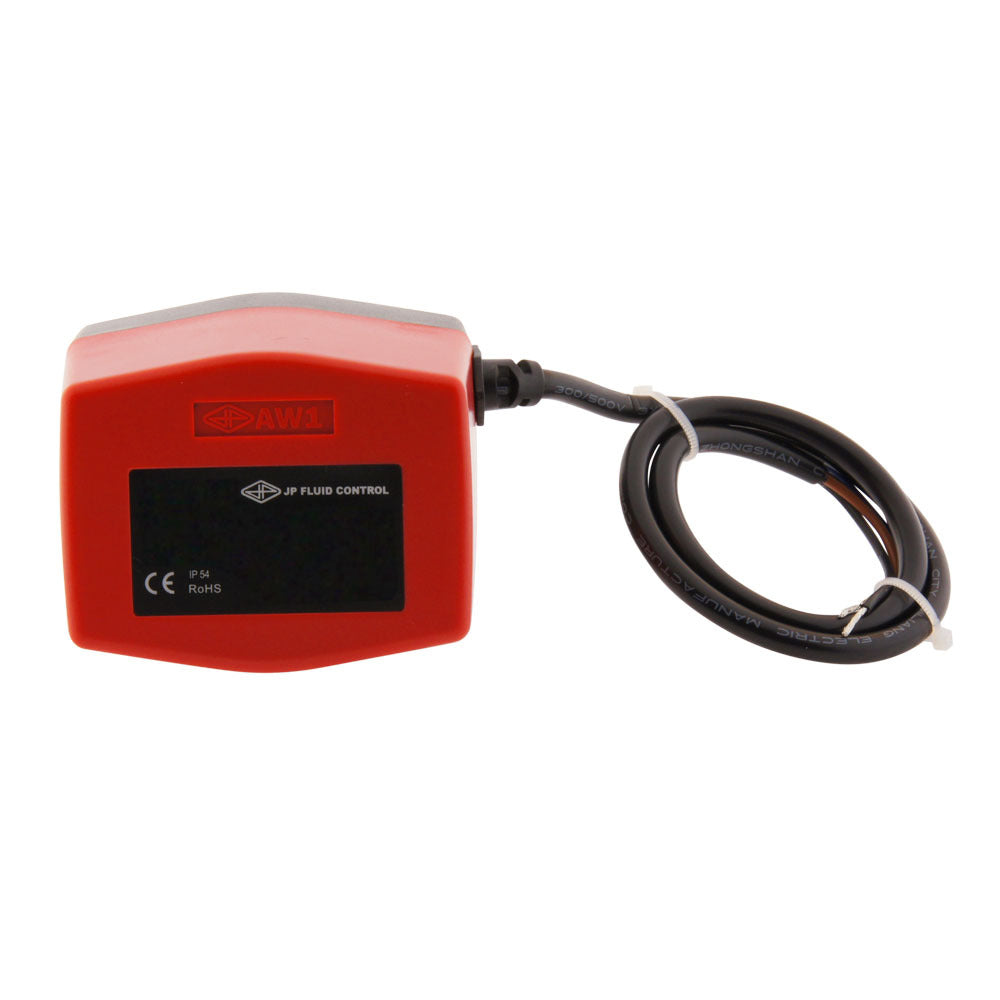

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Stellantrieb wird mit einem Kabel geliefert. Der Antrieb hat eine Ein/Aus-Steuerung. Das bedeutet, dass zwei Drähte permanent mit der Stromversorgung verbunden sind. Durch Einschalten des Steuerdrahtes wird das Ventil elektrisch geöffnet, durch Abklemmen des Steuerdrahtes wird das Ventil elektrisch geschlossen. Der Antrieb ist mit Endschaltern ausgestattet, so dass nur beim Öffnen oder Schließen des Ventils Energie verbraucht wird.
Wichtig
- Bitte beachten Sie die Farbcodierung der Drähte.
- Geeignet für saubere Gase und Flüssigkeiten, einschließlich Kalt- und Heißwasser.
- Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.
Hinweis: Dieses Ventil ist nicht für trockene Gase wie ungeölte Druckluft geeignet.
