Referenz: BW2-034-AW1-R120AC
Marke: JP Fluid Control

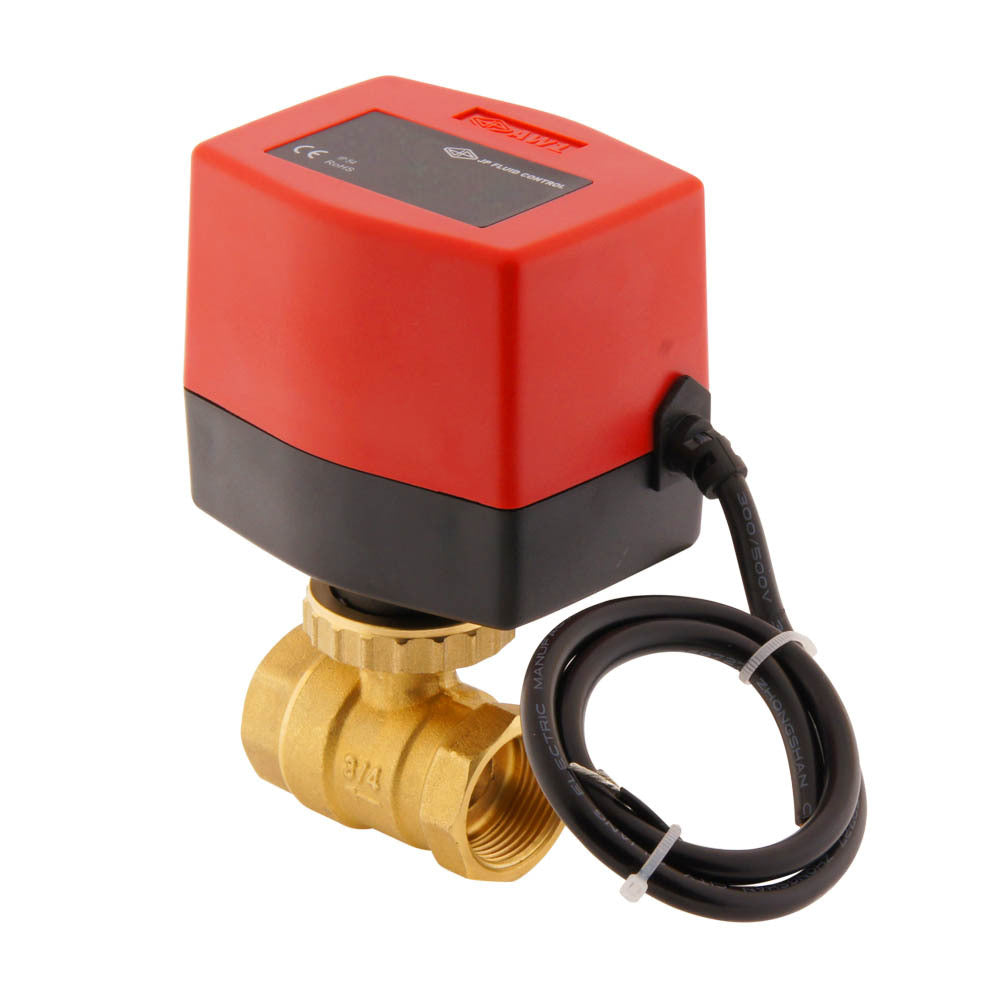

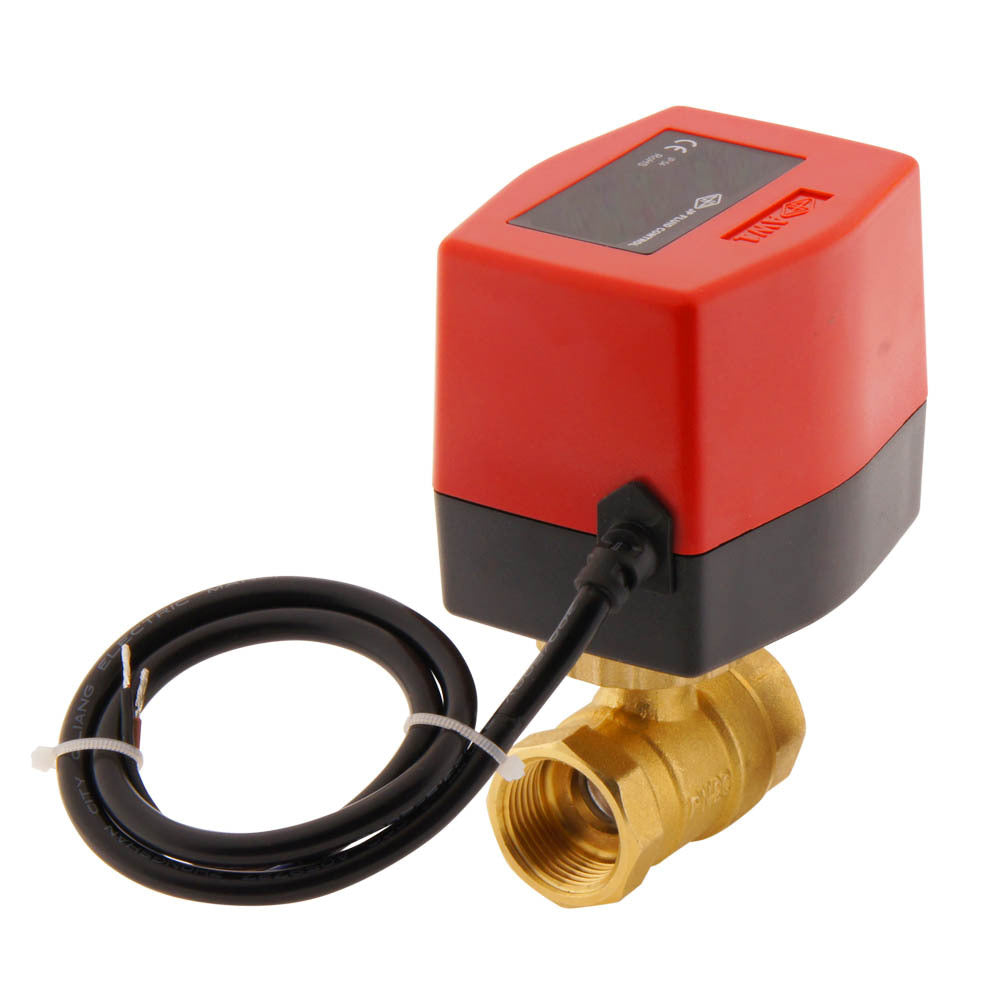

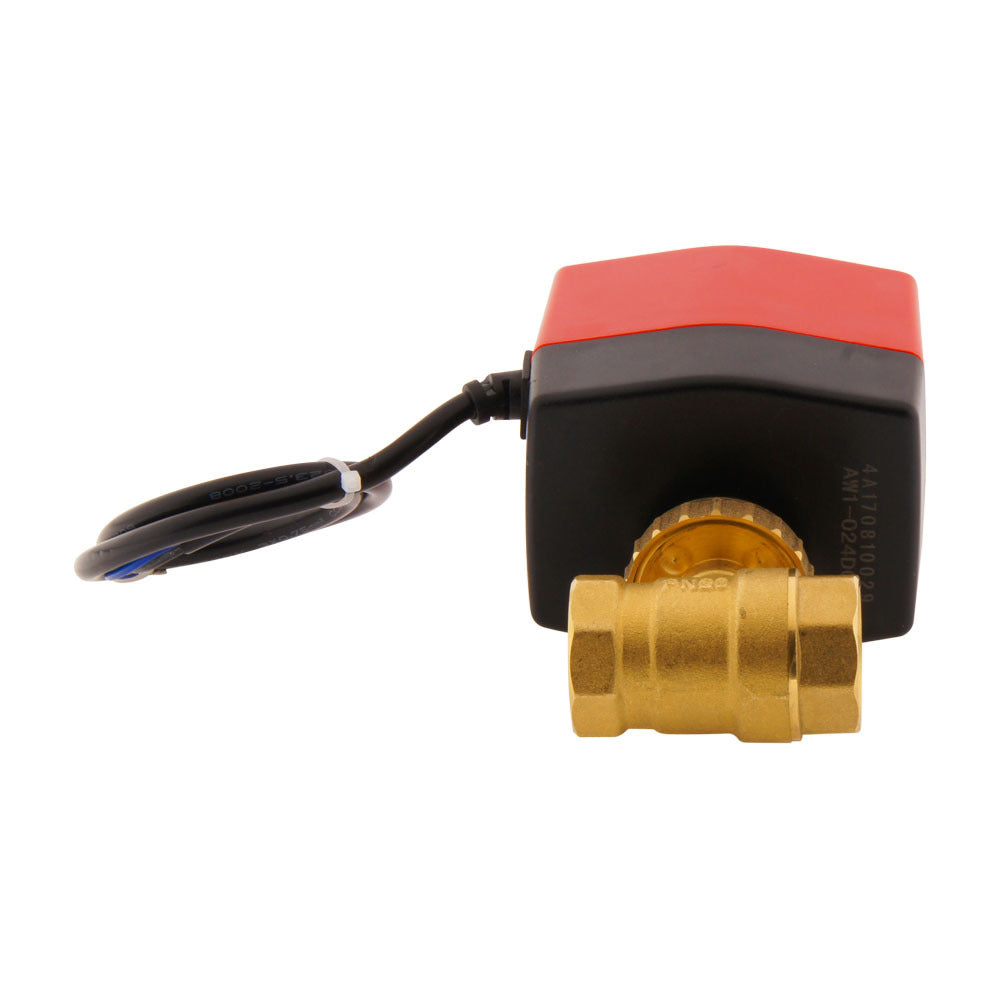

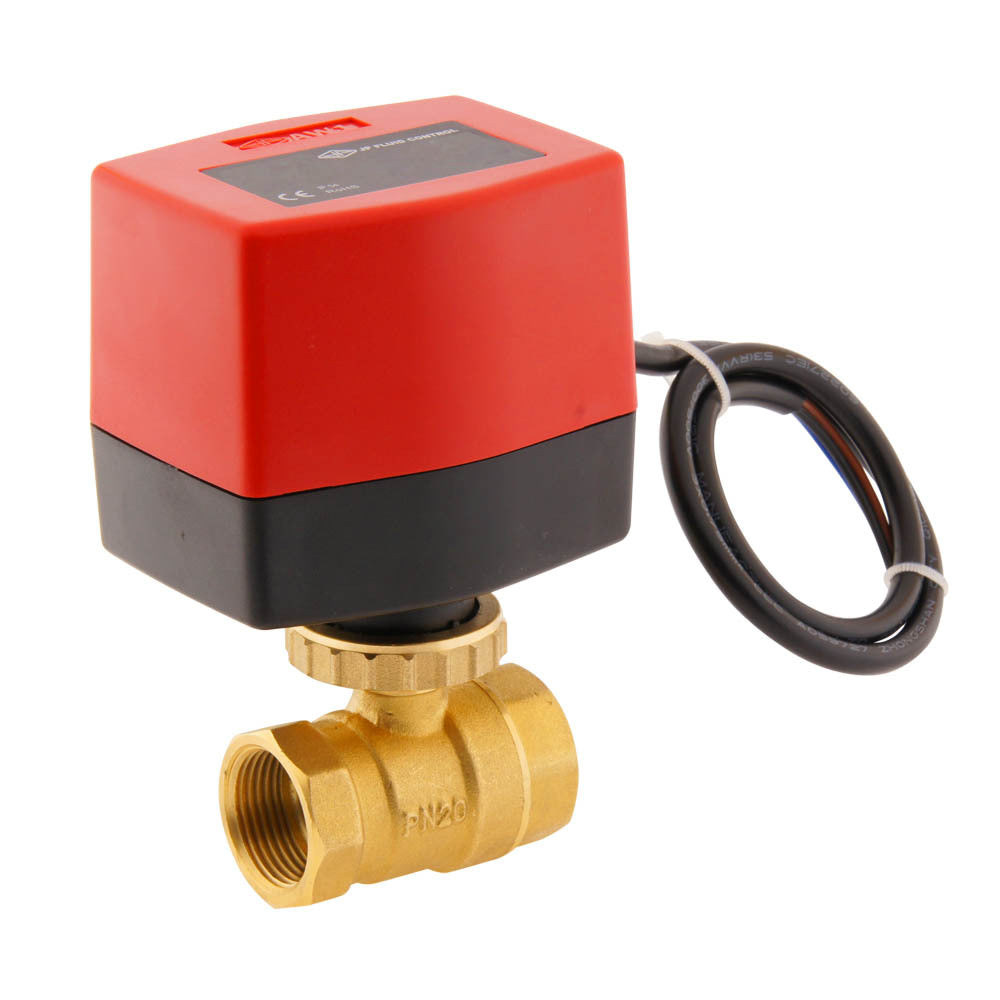

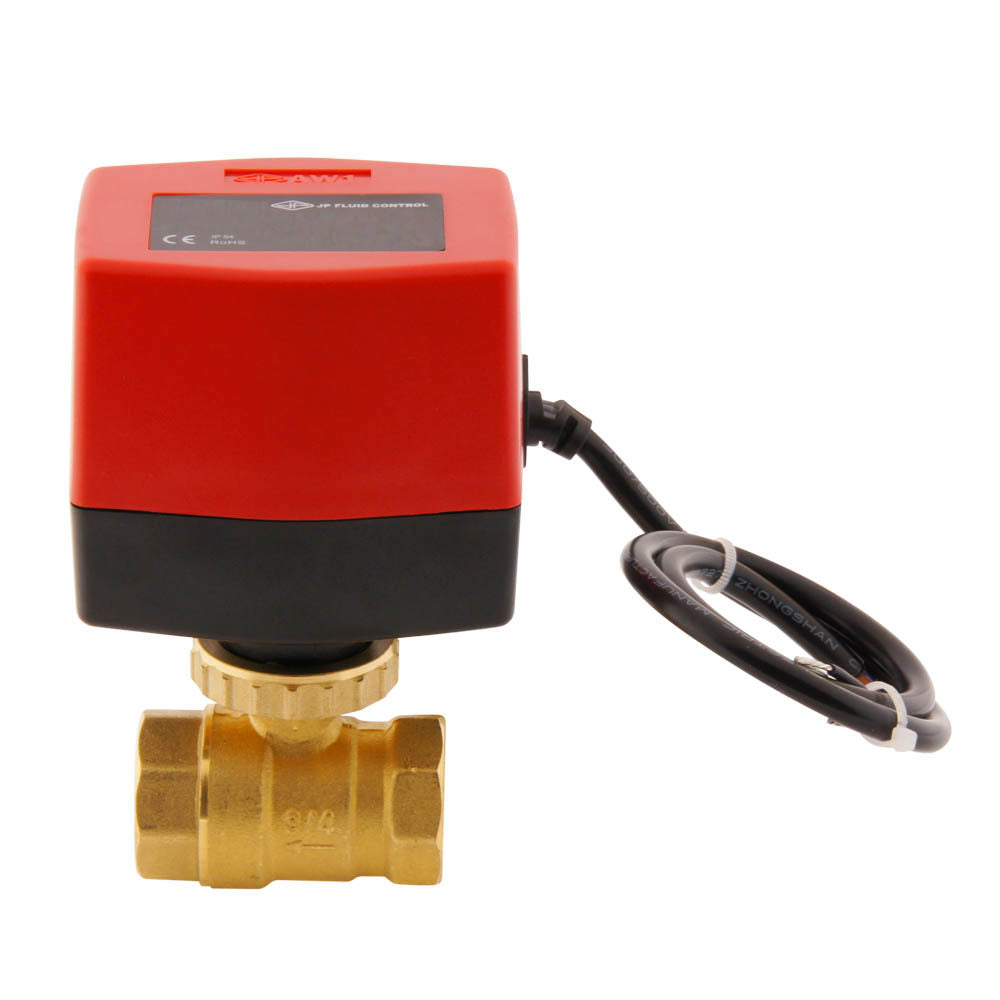

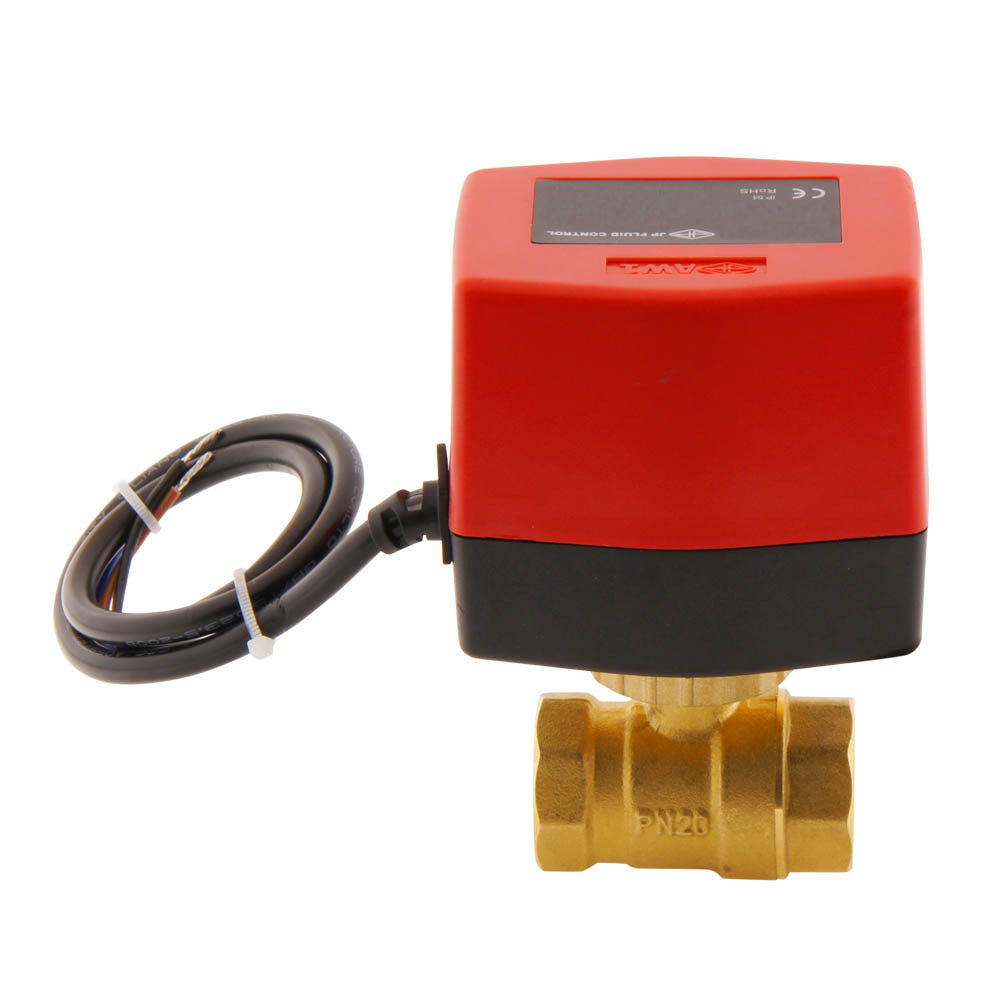

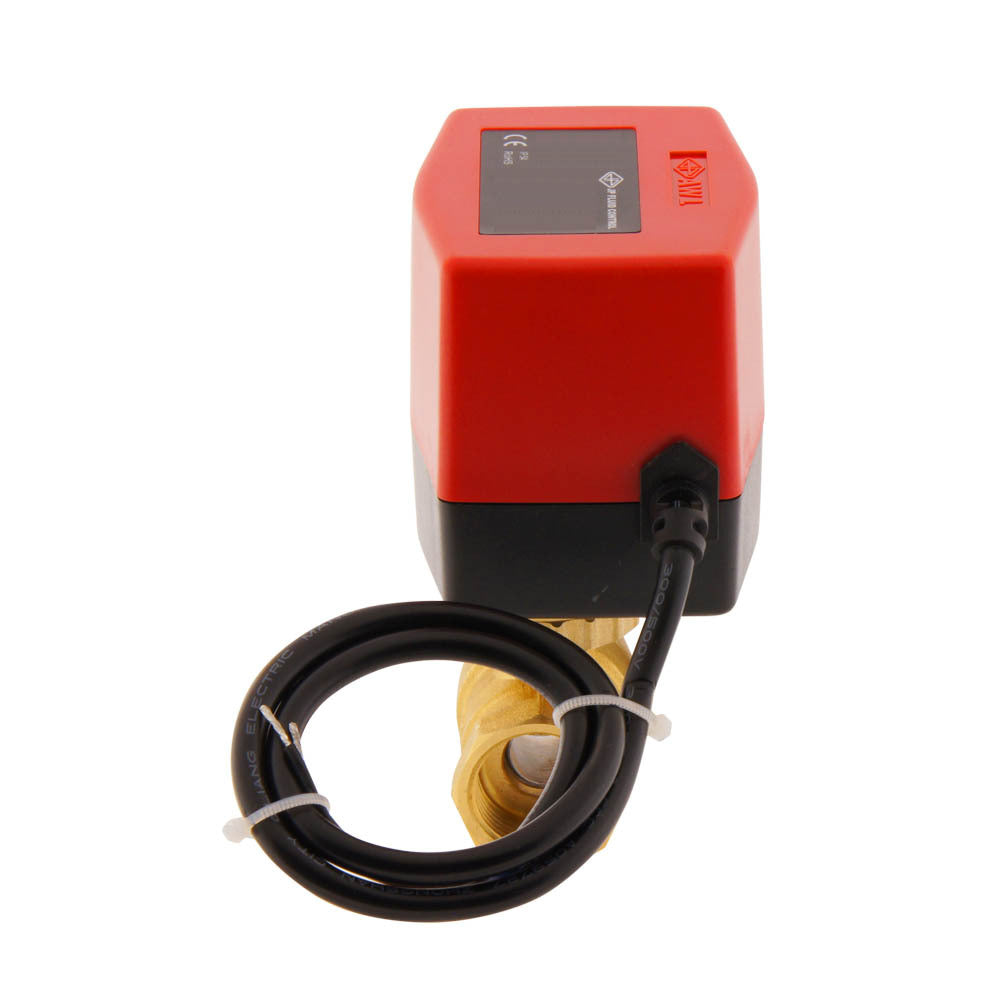

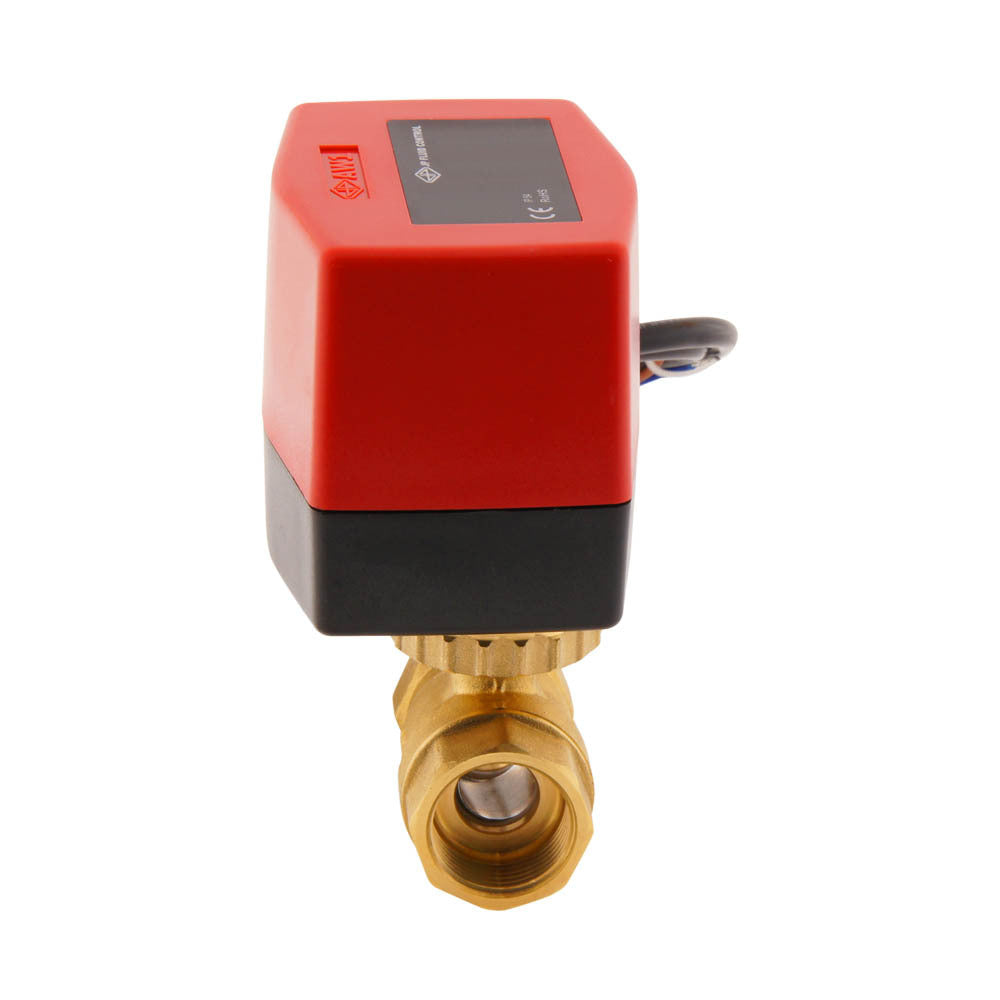

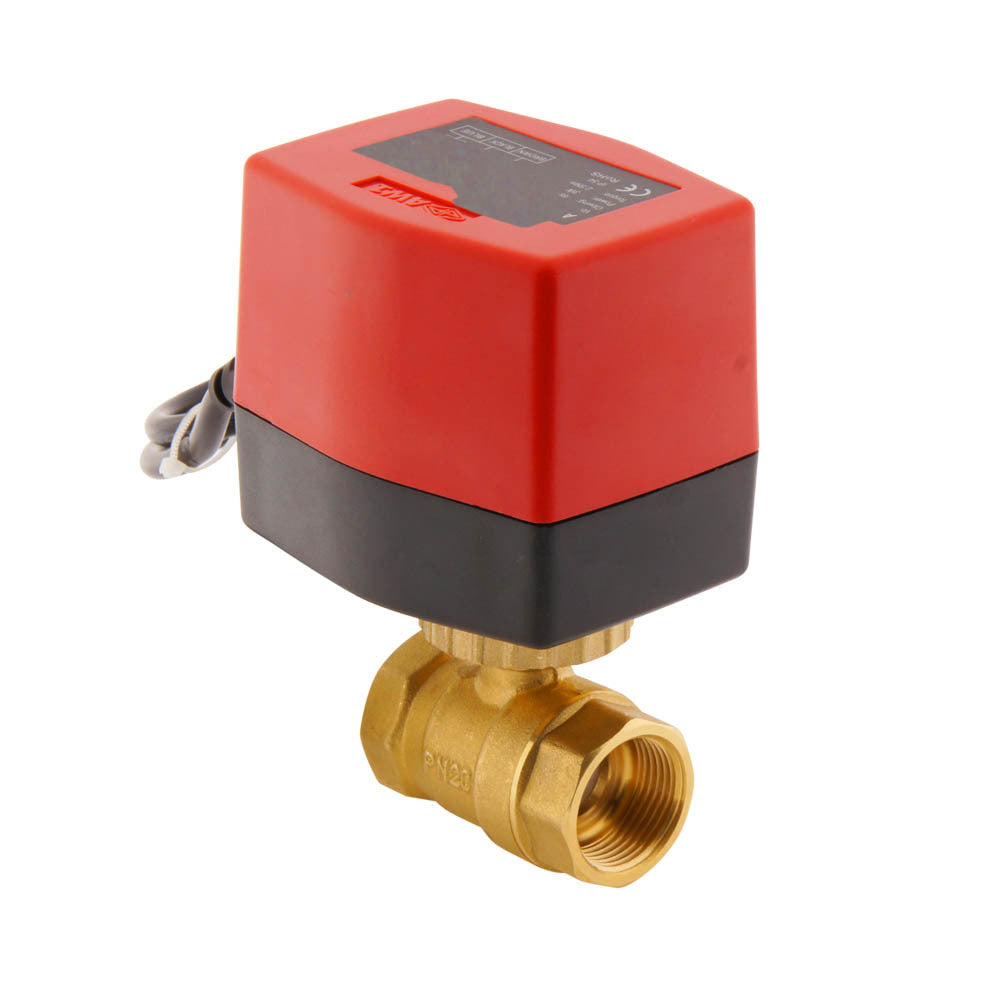

Elektrischer 2-Wege-Kugelhahn mit 3/4-Zoll-Innengewinde (BSP) und energieeffizientem 120-V-Wechselstromantrieb mit integriertem Relais. Geeignet für Flüssigkeiten und Gase (max. 110°C) und einen Druck von 0-10 bar. Geeignet als Zonenventil in Heizungsanlagen. Das Ventil hat ein Messinggehäuse mit verchromter Kugel und PTFE-Ventilsitzen. Die Nennweite beträgt 15mm, der Kv-Wert 21m3/h (350 l/min bei dP=1 bar, Wasser). 3-Leiter-Anschluss (Auf-Zu): Phase, Nullleiter und Steuerleitung (Phase). Das Ventil öffnet in 16s (stromlos geschlossen).

Einschließlich Antrieb
Alle anzeigen
Regulärer Preis
€89.01
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€74.80
ohne MwSt.

Auf Lager +29 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 42 des Produkts BW2-034-AW1-R120AC erhöht sich die Lieferzeit der Bestellung um 29 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 50 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.

Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

Sehr energieeffizienter und robuster elektrischer 2-Wege-Kugelhahn von JP Fluid Control zum elektrischen Öffnen und Schließen von Leitungen. Das Ventil hat ein 3/4-Zoll-Gewinde (Innengewinde BSPP) und einen 120-V-Wechselstromantrieb (IP54). Dieses Ventil ist für Flüssigkeiten und Gase (-10 bis 110°C) geeignet und wird häufig in Heizungsanlagen eingesetzt. Ein Kugelventil ist weniger schmutzempfindlich als ein Magnetventil. Es wird jedoch empfohlen, einen Filter vor dem Ventil zu installieren. Der Ventilkörper besteht aus Messing, die Kugel ist verchromt und die Dichtung aus PTFE (Teflon). Die Blende beträgt 15 mm, der Kv-Wert ist 21 (350 l/min bei dP=1 bar). Die Zeit für das Öffnen oder Schließen beträgt etwa 16 Sekunden.

Installation

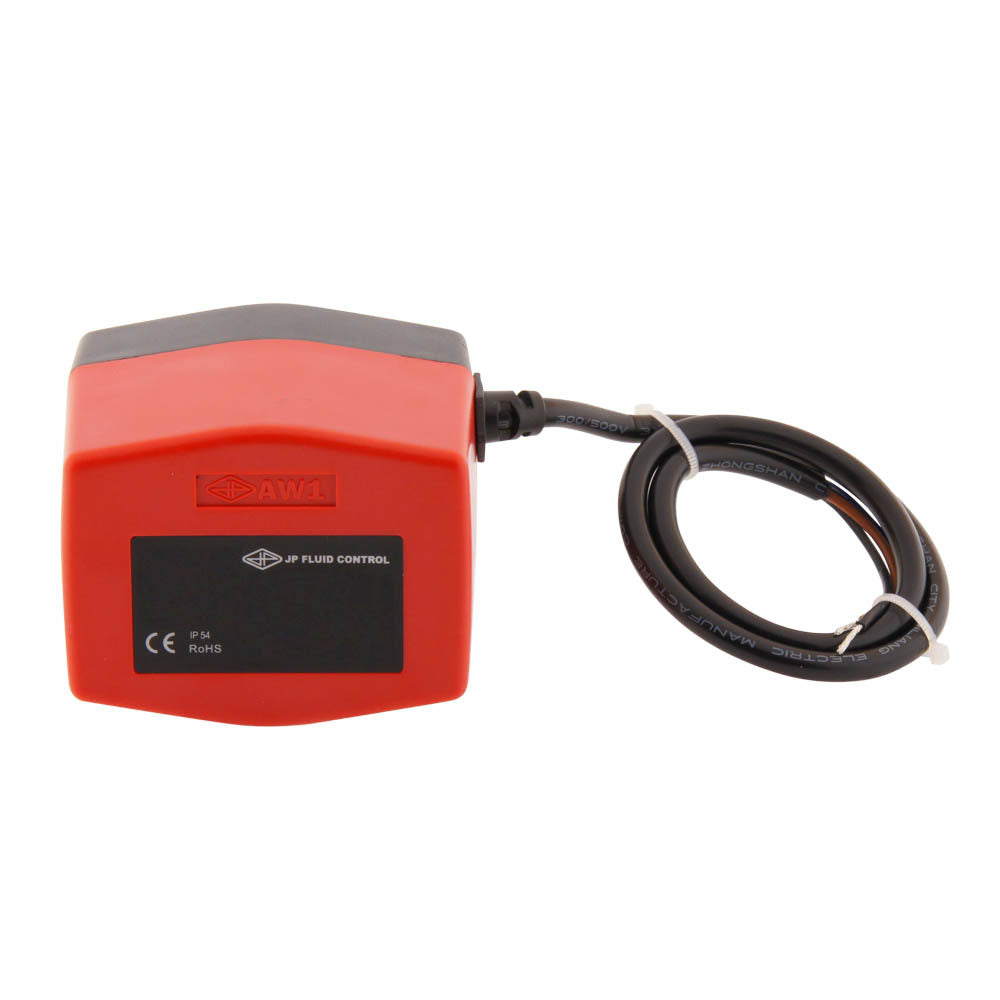

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Antrieb wird mit einem Kabel geliefert. Der Antrieb hat eine Ein/Aus-Steuerung. Das bedeutet, dass zwei Drähte permanent mit der Stromversorgung verbunden sind. Durch Einschalten des Steuerdrahtes wird das Ventil elektrisch geöffnet, durch Abklemmen des Steuerdrahtes wird das Ventil elektrisch geschlossen. Der Antrieb ist mit Endschaltern ausgestattet, so dass nur beim Öffnen oder Schließen des Ventils Energie verbraucht wird.


Wichtig

  • Bitte beachten Sie die Farbcodierung der Drähte.
  • Geeignet für saubere Gase und Flüssigkeiten, einschließlich Kalt- und Heißwasser.
  • Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.

Hinweis: Dieses Ventil ist nicht für trockene Gase wie ungeölte Druckluft geeignet.
