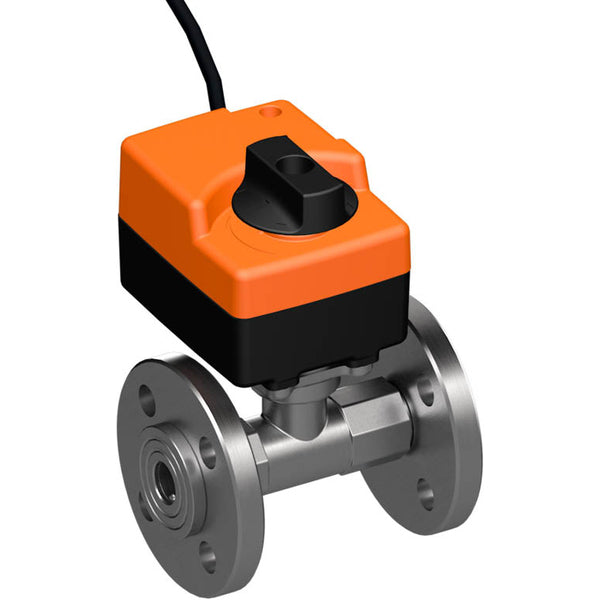

Kugelhahn Belimo DN15 Flansch Kvs15 24VAC/DC 35s 2/3-Punkt 2Nm IP40 R6015R-B1/TRY24

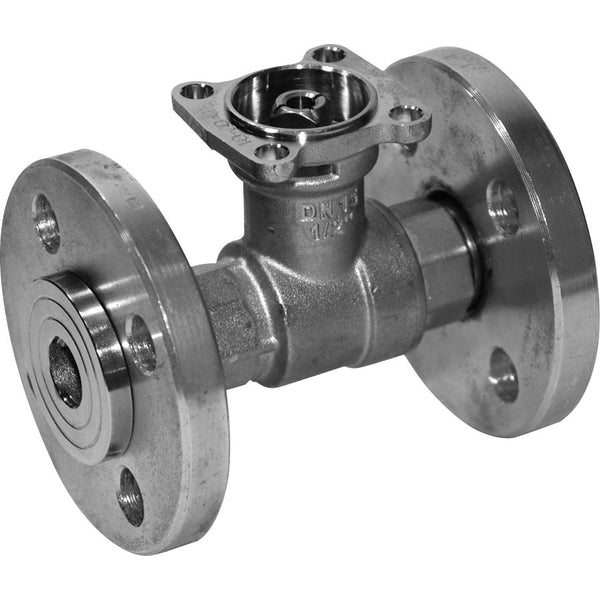

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Flanschgröße ist DN 15. Die maximale Druckdifferenz beträgt 1 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 15 m3/h, was einem Cv-Wert von 17,36 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Antrieb hat die Schutzart IP40.

Eine manuelle Überbrückung ist über einen Hebel möglich, der das Getriebe ausschaltet, solange der selbstrückstellende Hebel gedrückt wird. Der Antrieb verfügt über einen Überlastungsschutz und stoppt automatisch bei Erreichen des Endanschlags. Im Falle einer Blockade schaltet der Antrieb sieben Sekunden lang ab, bevor er versucht, erneut zu starten. Bleibt die Blockade bestehen, versucht der Stellantrieb alle zwei Minuten 15 Mal neu zu starten, danach nur noch einmal alle zwei Stunden. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden.
