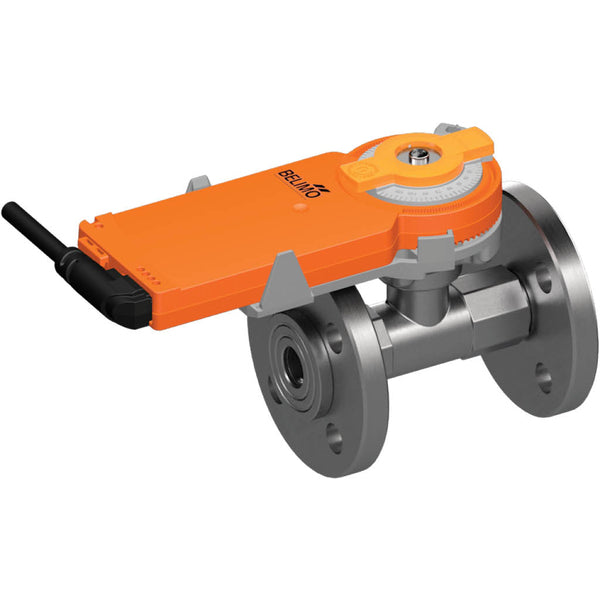

Belimo Kugelhahn Flansch DN20 Kvs32 24VAC/DC 75s 2/3-Punkt 2Nm IP54 R6020R-B1/KR24

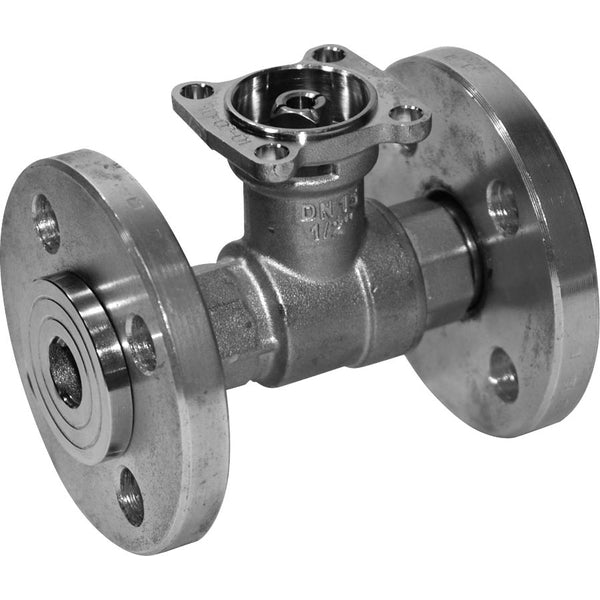

Es handelt sich um ein 2-Wege-Belimo-Kugelventil mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße DN 20. Der maximale Druckunterschied beträgt 1 bar. Das Ventil kann zwischen -10 und 100 °C betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb verfügt über eine Zweipunkt- und Dreipunktregelung. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

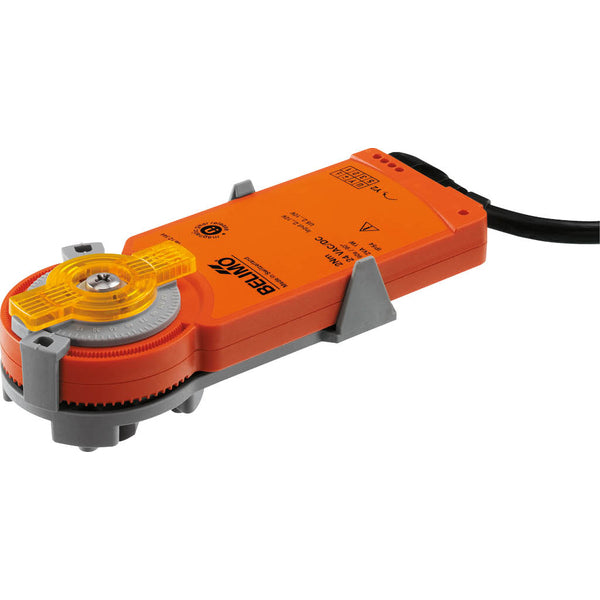

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Magneten möglich, der das Zahnradgetriebe entkoppelt, solange der Magnet am Magnetsymbol haftet. Ein Z-MA-Magnet zur Entkopplung des Zahnradgetriebes ist im Lieferumfang enthalten. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelventil montiert werden. Die Montageausrichtung relativ zum Kugelventil kann in 90°-Schritten gewählt werden. Der Stellantrieb kann von 90° (A-AB = 100%) in Schritten von 2,5° eingestellt werden. Die Skala repräsentiert 25-100% des Kv-Werts.
