Belimo Kugelhahn G1 Kvs8.6 100-240VAC 90s 2/3-Punkt 10Nm IP54 R415/NR230A

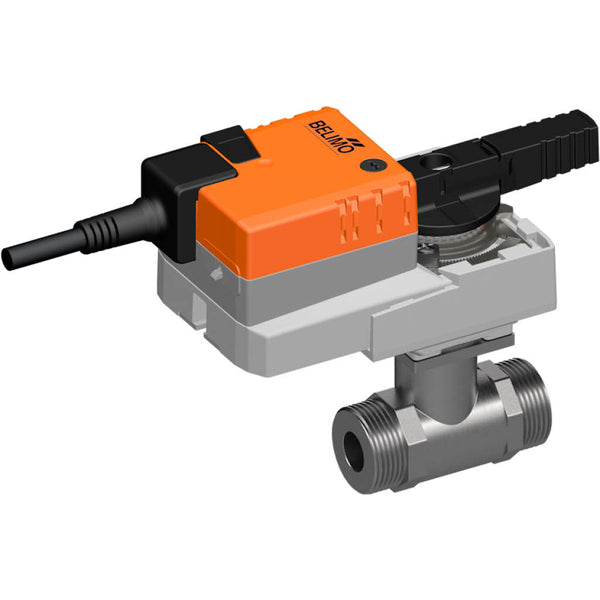

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1 Zoll mit Außengewinde. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 8,6 m3/h, was einem Cv-Wert von 9,95 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54.

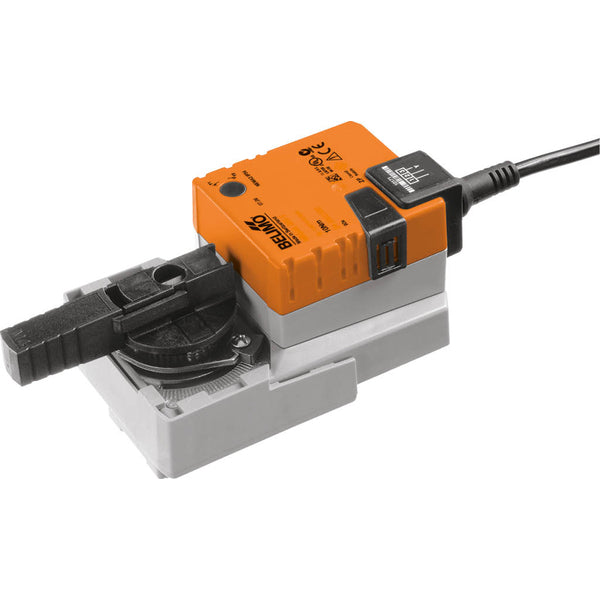

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
