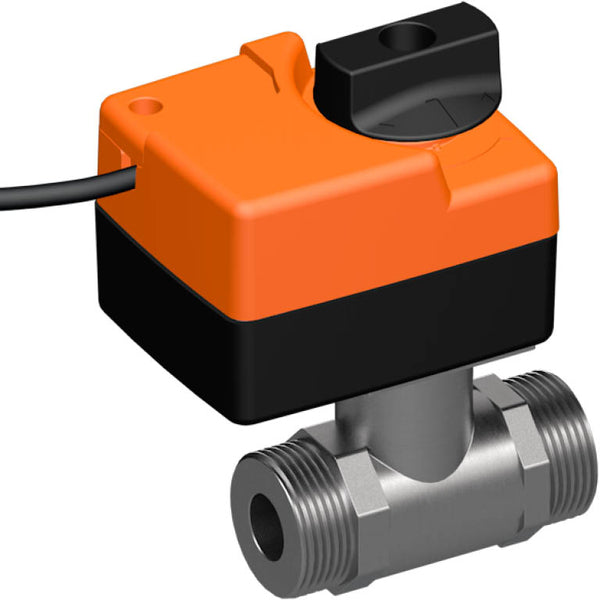

Belimo Kugelhahn G1 Kvs8.6 100-240VAC 35s 2/3-punkt 2Nm IP40 R415/TRY230

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1 Zoll mit Außengewinde. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 8,6 m3/h, was einem Cv-Wert von 9,95 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Antrieb hat die Schutzart IP40.

Eine manuelle Überbrückung ist über einen Hebel möglich, der das Getriebe ausschaltet, solange der selbstrückstellende Hebel gedrückt wird. Der Antrieb verfügt über einen Überlastungsschutz und stoppt automatisch bei Erreichen des Endanschlags. Im Falle einer Blockade schaltet der Antrieb sieben Sekunden lang ab, bevor er versucht, erneut zu starten. Bleibt die Blockade bestehen, versucht der Stellantrieb alle zwei Minuten 15 Mal neu zu starten, danach nur noch einmal alle zwei Stunden. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden.
