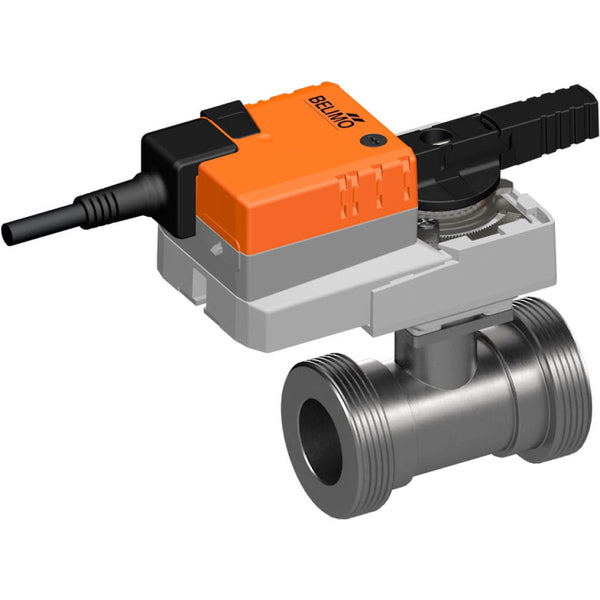

Belimo Kugelhahn G2-3/4 Kvs49 24VAC/DC 90s BACnet/Modbus 10Nm IP40 RJ12 R450/NR24A-MOD-J6

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils ist DN 50 und die Anschlussgröße ist G 2 3/4 Zoll mit Außengewinde. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 49 m3/h, was einem Cv-Wert von 56,69 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb ist mit einer BACnet MSTP/Modbus RTU-Steuerung ausgestattet, die zuverlässige und robuste Kommunikationsprotokolle für einen effizienten Betrieb und die Integration in eine vernetzte Steuerungsumgebung bietet. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP40.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb verfügt über eine eingebaute Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Leitsystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
