Belimo Kugelhahn Rp1/2 Kvs15 24VAC/DC 90s BACnet/Modbus 5Nm IP40 R2015-S1/VLR24A-LP1

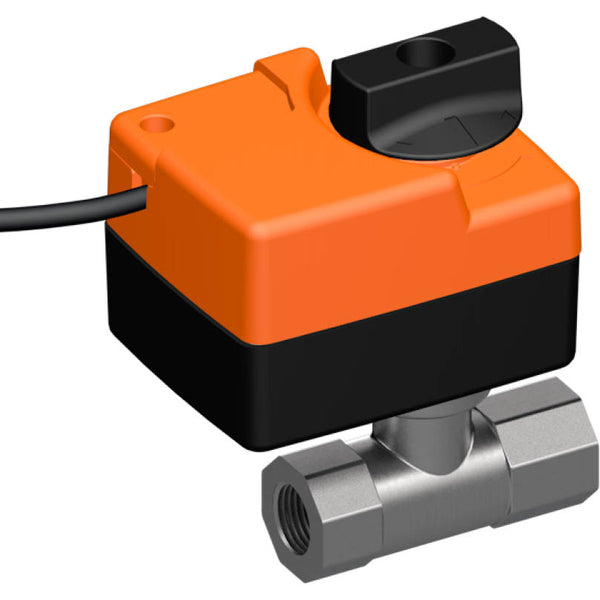

Dies ist ein Belimo 2-Wege Kugelhahn mit einem Gehäuse aus Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Hahns beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit Innengewinde. Der maximale Differenzdruck beträgt 10 bar (145 psi). Der Hahn kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Hahns beträgt 15 m3/h, was einem Cv-Wert von 17,36 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator verfügt über eine BACnet IP/Modbus TCP-Steuerung, die vielseitige Kommunikation und Interoperabilität mit anderen Systemen für optimierte Steuerungs- und Überwachungsmöglichkeiten ermöglicht. Der Aktuator öffnet/schließt den Hahn in 90 Sekunden. Der Aktuator hat eine IP40-Bewertung.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Anschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Druckknopf möglich, der das Zahnradgetriebe trennt, solange der Knopf gedrückt wird oder verriegelt bleibt. Die manuelle Auslösung der Anpassung kann durch Drücken der Taste "Anpassung" erfolgen. Beide mechanischen Endanschläge werden während der Anpassung erkannt (gesamter Einstellbereich). Der Aktuator bewegt sich dann in die durch das Steuersignal definierte Position. Der Aktuator kann direkt mit einer einzigen Schraube am Kugelhahn montiert werden. Die Montageausrichtung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Aktuator wird über die Cloud, BACnet IP oder Modbus TCP gesteuert und bewegt sich in die durch das Steuersignal definierte Position. Verschiedene Datenpunkte können über dieselben Schnittstellen geschrieben und gelesen werden. Im Hybridmodus erhält der Aktuator sein analoges Steuersignal vom übergeordneten Controller und bewegt sich in die definierte Position. Verschiedene Datenpunkte können gelesen und geschrieben werden (außer für das Steuersignal) über die Cloud, BACnet IP oder Modbus TCP. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die aufgezeichneten Daten (integrierte Datenaufzeichnung für 13 Monate) können für analytische Zwecke verwendet werden. CSV-Dateien können über einen Webbrowser heruntergeladen werden. Bei der ersten Stromversorgung, d.h. während der Inbetriebnahme, führt der Aktuator eine Anpassung durch, bei der der Betriebsbereich und das Positionsfeedback an den mechanischen Einstellbereich angepasst werden. Der Aktuator bewegt sich dann in die durch das Steuersignal definierte Position.

Vorteile:

• Manuelle Übersteuerung
• Der Aktuator ist überlastgeschützt
• Visueller Positionsindikator

Nachteile:

• Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
