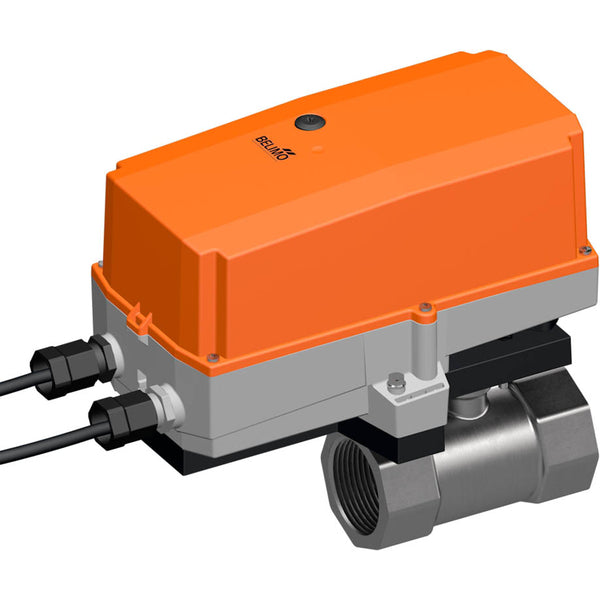

Belimo Kugelhahn Rp2 Kvs49 100-240VAC 90s 2/3-Punkt 20Nm IP67 R2050-S4/SR230P

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Anschlussgröße ist Rp 2 Zoll mit Innengewinde. Die maximale Druckdifferenz beträgt 10 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 49 m3/h, was einem Cv-Wert von 56,69 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP67.

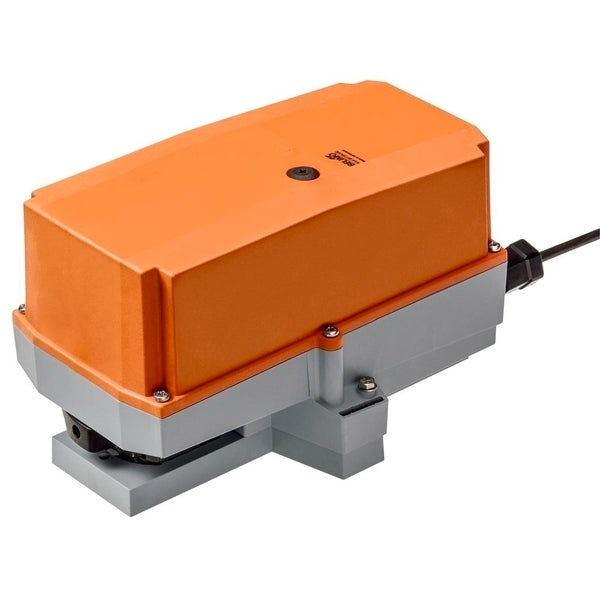

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb eignet sich besonders für anspruchsvolle Umgebungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Dachlüftungsanlagen und allgemeine Außenanwendungen. Der Aktuator hat verschiedene Tests bestanden, darunter den Schadgastest EN 60068-2-60, den Salznebel-Sprühtest EN 60068-2-52, den Ammoniak-Test DIN 50916-2, den Klimatest IEC60068-2-30, den Test mit Desinfektionsmitteln (Tiere) und den UV-Test (Sonneneinstrahlung auf Bodenhöhe) EN 60068-2-5, EN 60068-2-63. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.
