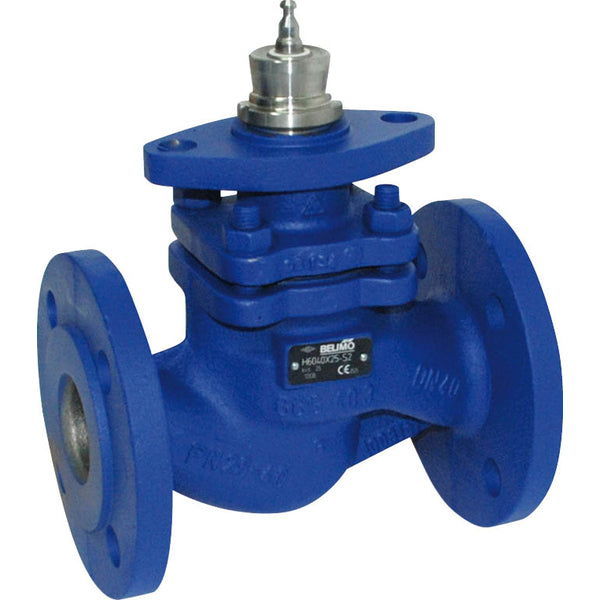

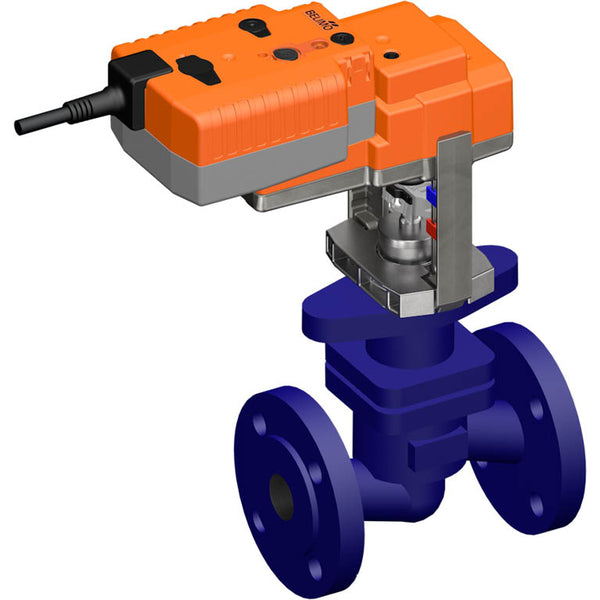

Belimo Geradsitzventil 15mm Flansch DN20 Kvs6.3 24VAC/DC Ausfallsicher 150s BACnet 0-10/2-10V 1000N IP54 H6020X6P3-S2/NVK24A-MOD

Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße ist DN 20. Das Profil des Ventilkonus bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6.3 m3/h, was einem Cv-Wert von 7.29 gpm entspricht. Die Hubhöhe des Ventils beträgt 15 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer Fail-Safe (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Getriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4 mm Sechskantschlüssel, der oben am Aktuator eingesetzt wird, eingestellt werden, wobei die Hubstange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf den Kugelhahn mit formschlüssigen hohlen Klemmbacken montiert werden und kann sich um 360° am Ventilschaft drehen. Der Aktuator bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung verschiebt sich das Ventil in die gewählte Fail-Safe-Position unter Verwendung der gespeicherten elektrischen Energie. Der Aktuator wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Die Standard-Werks Einstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Hubrichtungs-Schalter die Laufrichtung während des normalen Betriebs. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die Fail-Safe-Position bewegt werden kann. Der Drehknopf für die Fail-Safe-Position ermöglicht die Anpassung der bevorzugten Fail-Safe-Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Aktuators. Im Falle eines Stromausfalls bewegt sich der Aktuator in die gewählte Fail-Safe-Position unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden. Nach der Auslieferung aus der Fabrik ist der Aktuator vollständig entladen und benötigt etwa 20 Sekunden Vorladung, bevor die Erstkonfiguration durchgeführt werden kann, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
• Der Aktuator ist mit einer Fail-Safe-Funktion ausgestattet
