Belimo PI Zonenventil Rp1/2 Kvs0.42 24VAC/DC Fail-Safe 75s 2-Punkt 1Nm IP40 Anschlussmessports C215QPT-D/CQK24A-T

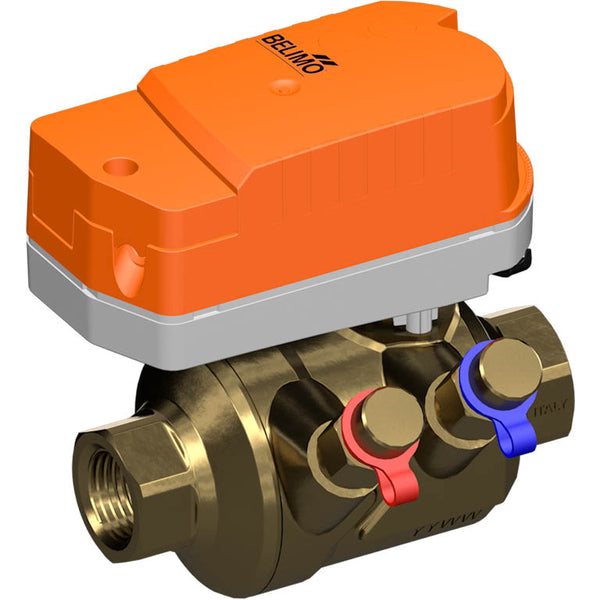

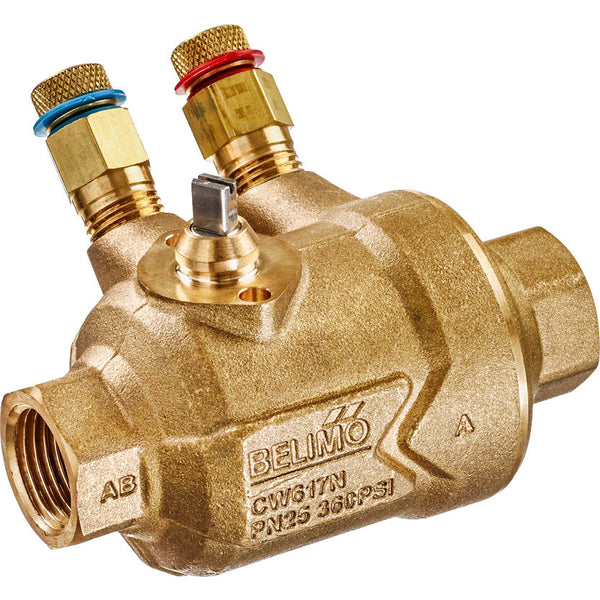

Dies ist ein Belimo 2-Wege elektrisch betätigtes druckunabhängiges Zonenventil (PIQCV) mit einem Gehäuse aus Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit weiblichen Gewinden. Das integrierte Druckregelventil ermöglicht ein konstantes Durchflussvolumen und erreicht eine Ventilautorität von 1, unabhängig vom Differenzdruck. Der Durchfluss bleibt bei jeder Öffnungsposition konstant, selbst bei Druckvariationen und im Teillastbereich, was eine stabile Regelung gewährleistet. Die gleichprozentuale Durchflussregelung wird durch das spezielle Design der Kugel sichergestellt. Dieses Ventil verfügt über zwei Messports (P1 und P3), die die Bestimmung des gesamten Druckabfalls über das Ventil ermöglichen. Die Messung des Differenzdrucks optimiert die Pumpeneinstellung, indem der Pumpendruck gesenkt wird, um den minimal erforderlichen Differenzdruck (0,16 bar) am entferntesten hydraulischen Punkt aufrechtzuerhalten. Der maximale Druckunterschied beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen 2 und 90 °C (36 bis 194 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,42 m3/h, was einem Cv-Wert von 0,49 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator verfügt über eine 2-Punkt (offen-schließen) Steuerung. Der Aktuator ist mit einer Fail-Safe (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet. Die Installation von Belimo ZoneTight-Aktoren auf diesem Ventil ist einfach - es ist so einfach wie das Einrasten an seinem Platz. Der Aktuator hat eine Schutzart IP40. Die Flussrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelventil zu vermeiden.

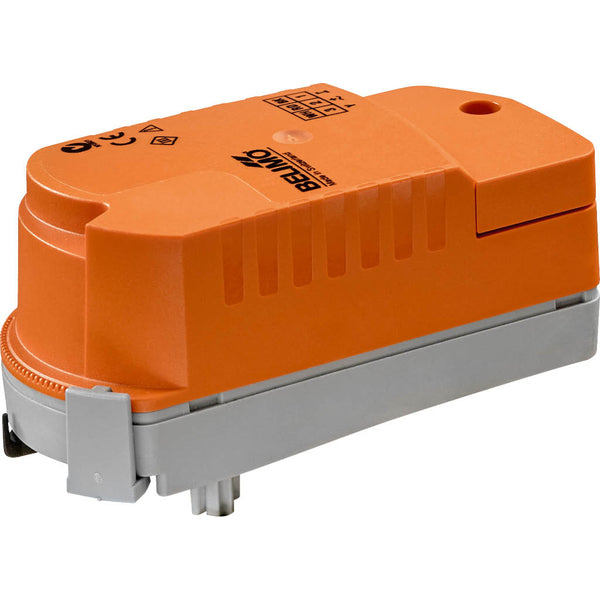

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Aktuator, indem Sie ihn herausklicken, und verwenden Sie dann den Aktuator, um die Ventilspindel zu drehen. Der Aktuator kann ohne Werkzeug manuell auf das Ventil montiert werden. Achten Sie darauf, dass nur vertikale Bewegungen ausgeführt werden (Vorsicht!). Die Stifte sollten mit den Flanschlöchern ausgerichtet sein. Die Montageorientierung kann in 180°-Schritten relativ zum Ventil konfiguriert werden. Der Drehwinkel des Aktuators kann in 2,5°-Schritten mit einer Klammer eingestellt werden. Diese Funktion wird verwendet, um den maximalen Durchfluss des Ventils einzustellen. Der Aktuator bewegt das Ventil gleichzeitig in die erforderliche Betriebsposition und lädt die integrierten Kondensatoren auf. Wenn die Stromversorgung unterbrochen wird, bewegt die gespeicherte elektrische Energie das Ventil in die Fail-Safe-Position, wobei eine werkseitig eingestellte Überbrückungszeit von 1 Sekunde berücksichtigt wird. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die Fail-Safe-Position bewegt werden kann. Nach der Werkslieferung ist der Aktuator vollständig entladen und benötigt etwa 25 Sekunden Vorladung, bevor die Erstkonfiguration zur Erhöhung der Kondensatoren auf das erforderliche Spannungsniveau erfolgen kann.

Vorteile:

• Sehr einfache Installation der Belimo ZoneTight-Aktoren, einfach klicken und fertig
• Keine zeitaufwendige manuelle Anpassung des hydraulischen Systems mehr erforderlich
• Die Wassermenge ist auch bei variierenden Drücken und Teillastbetrieb garantiert
• Der gewünschte Vmax-Wert kann einfach und schnell am Aktuator mit dem entsprechenden Clip eingestellt werden
• Das Ventil enthält zwei zusätzliche Messports zur Messung des Differenzdrucks

Serie:

Die Belimo PIQCV ist eine PI-Zonenventilserie, die für 2-Wege-Anwendungen mit Innengewinde konzipiert ist. Sie ist für geschlossene Kalt- und Warmwassersysteme ausgelegt. Diese Serie wird hauptsächlich für die modulierte Steuerung von Luftbehandlungs- und Heizsystemen auf der Wasserseite verwendet. Die Belimo PIQCV-Serie ist bekannt für ihren Snap-Assembly-Aktuator, der die Installation und den Betrieb effizient gestaltet. Diese Serie bietet zuverlässige Leistung und Langlebigkeit, was die Systemkontrolle und Benutzererfahrung verbessert.
