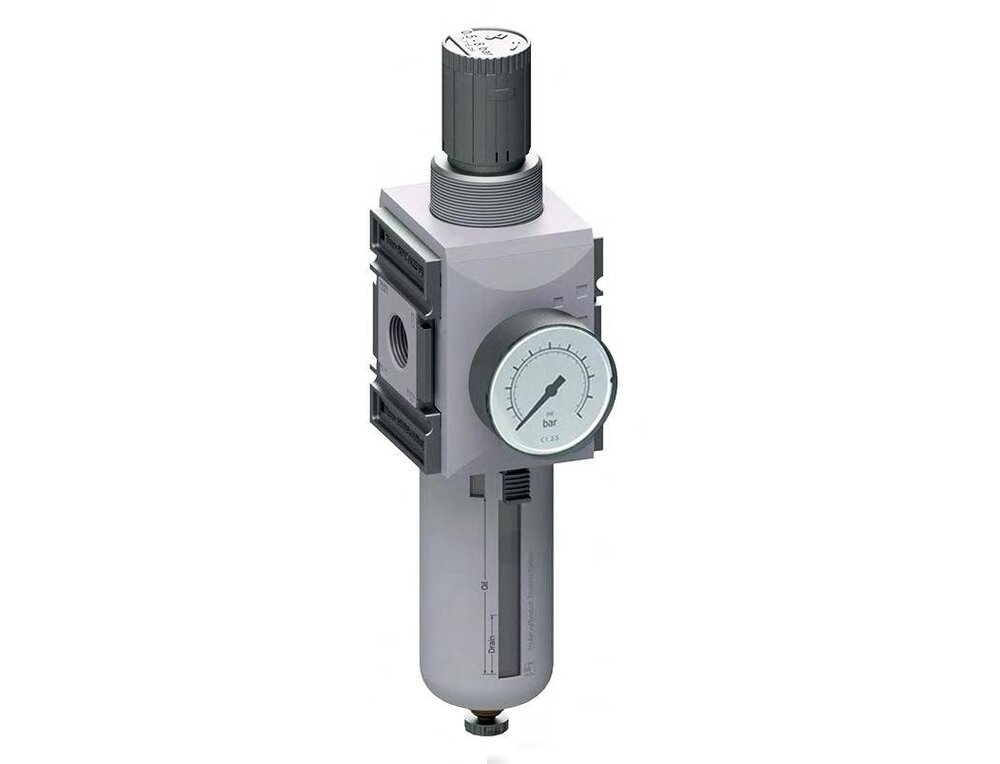

Filter-Regler G3/4'' 13000l/min 0,5-16,0bar/7-232psi Futura 4
Dieser hochwertige pneumatische G 3/4-Zoll-Filterregler (FR) entfernt Feuchtigkeit und Verunreinigungen über 5 Mikrometer und reguliert den Ausgangsdruck zwischen 0,5 und 16,0 bar (7 bis 232 psi). Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 13000 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Das automatische Ablassventil öffnet und schließt sich automatisch, je nach Rückstandsniveau. Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen -10 und 50 °C (14 und 122 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es. Verriegeln Sie, indem Sie das Rad wieder eindrücken.
- Regulärer Preis
- €186,52
- Regulärer Preis
- €156,74
Beschreibung

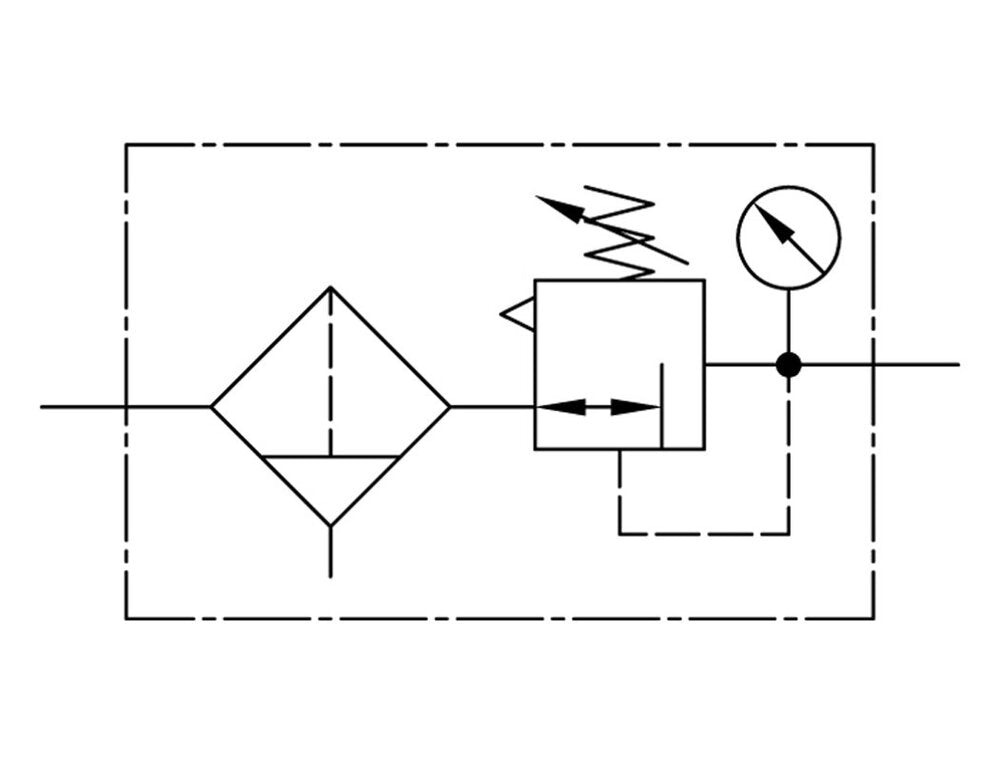

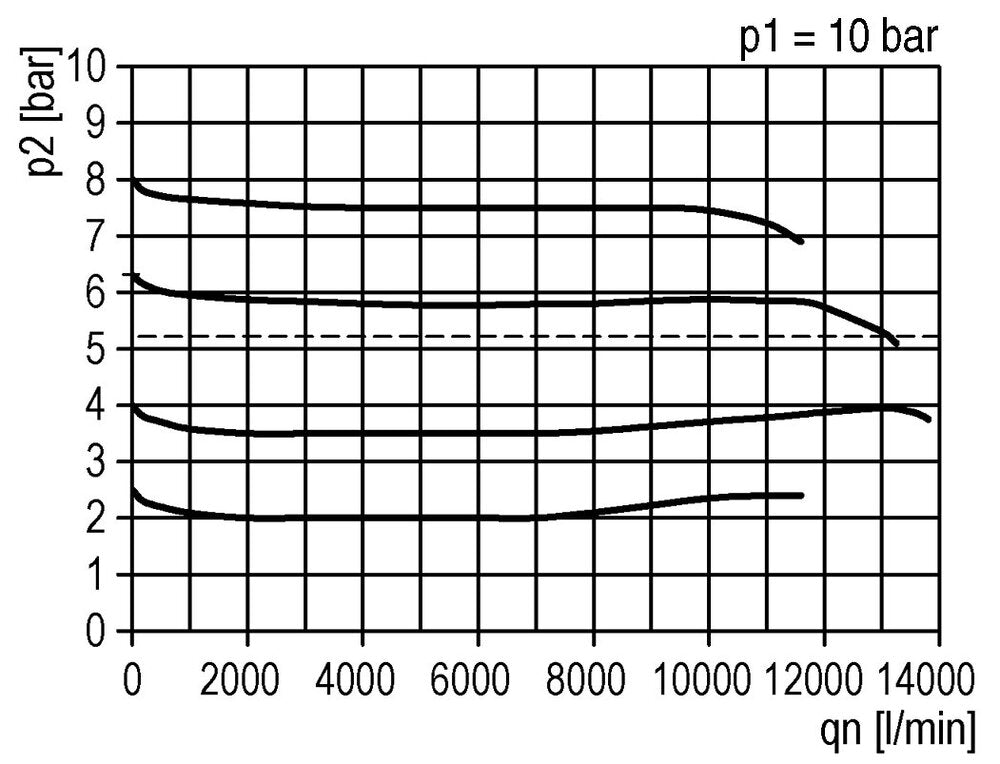

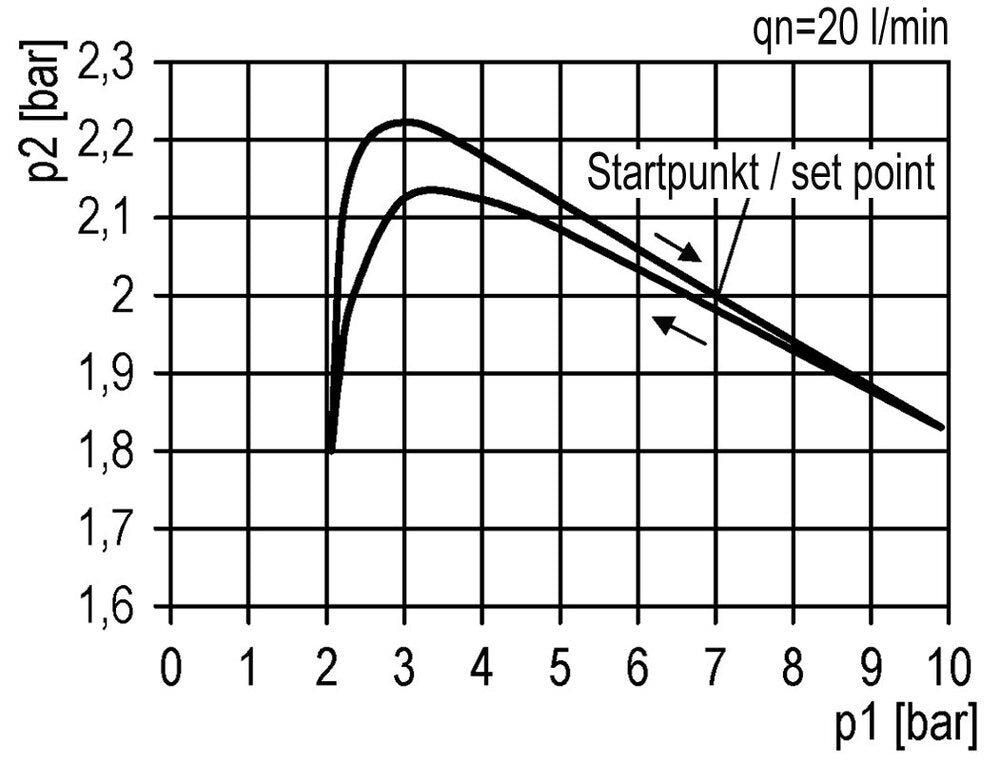

Dieser Filterregler (FR) kombiniert zwei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel, die größer als 5 Mikrometer sind. Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 16,0 bar (7 bis 232 psi) eingestellt werden. Dieses Modell hat G 3/4-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 13000 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden. Sie kann nach der Einstellung verriegelt werden, indem man das Handrad wieder hineindrückt.
Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen -10 und 50 °C (14 und 122 °F). Er verfügt über eine Kondensatablassautomatik mit einer Ablasskapazität von 87 cm3. Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus PA 66 und der Filter hat einen Behälter aus Polycarbonat (PC).
Die Montagewinkel müssen separat bestellt werden.
