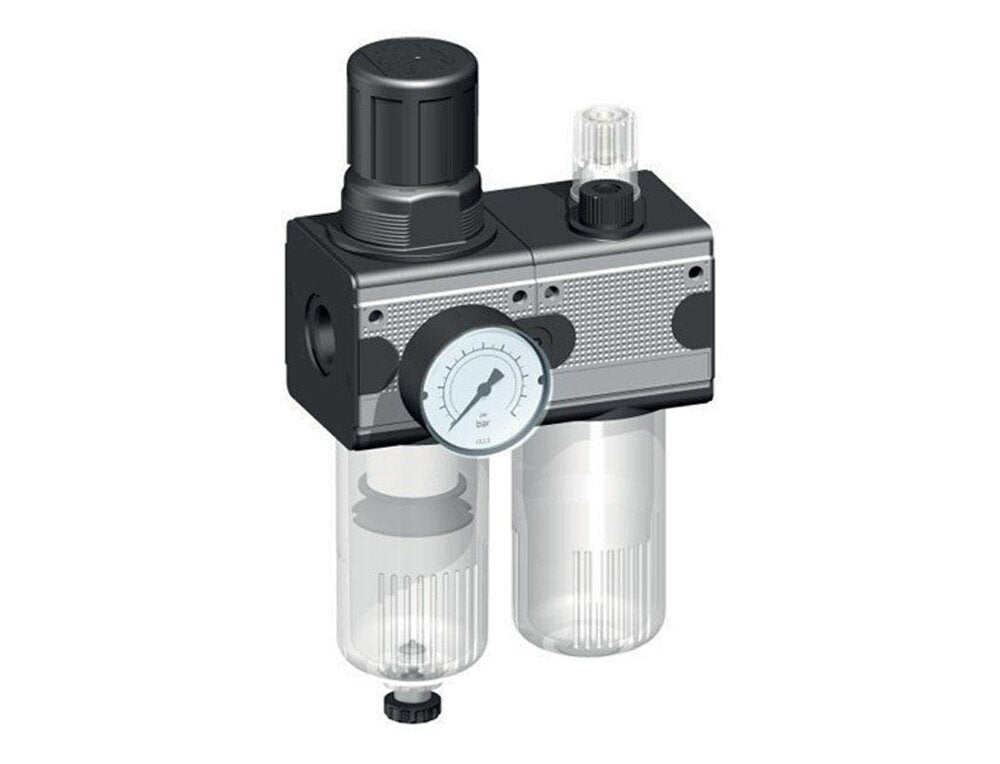

FRL 2-Teilig G1/2'' 5800l/min 0.2-6.0bar/3-87psi Halbautomatischer Zylinderriegel Metall Multifix 2
Diese pneumatische FRL (Filter Regulator Schmiermittel) Einheit mit G 1/2 Zoll wird verwendet, um Verunreinigungen größer als 5 Mikrometer zu filtern und den Ausgangsdruck zwischen 0,2 und 6,0 bar (3 bis 87 psi) zu regeln und die Luft mit Öl zu schmieren. Der Regler ist selbstentlastend. Enthält ein Manometer. Der maximale Durchfluss beträgt 5800 l/min (verwenden Sie immer das Durchflussdiagramm für die richtige Dimensionierung). Das halbautomatische Ablassventil öffnet sich jedes Mal, wenn die Druckluft abgeschaltet wird. Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Der Mindestdurchfluss für Öltropfen beträgt 140 l/min. Das Ölvolumen beträgt 125 cm3. Zum Einstellen des Ausgangsdrucks ziehen Sie das Handrad nach oben und drehen Sie es. Sperren Sie es, indem Sie das Rad zurückdrücken.
- Regulärer Preis
- €466,44
- Regulärer Preis
- €391,97
Beschreibung

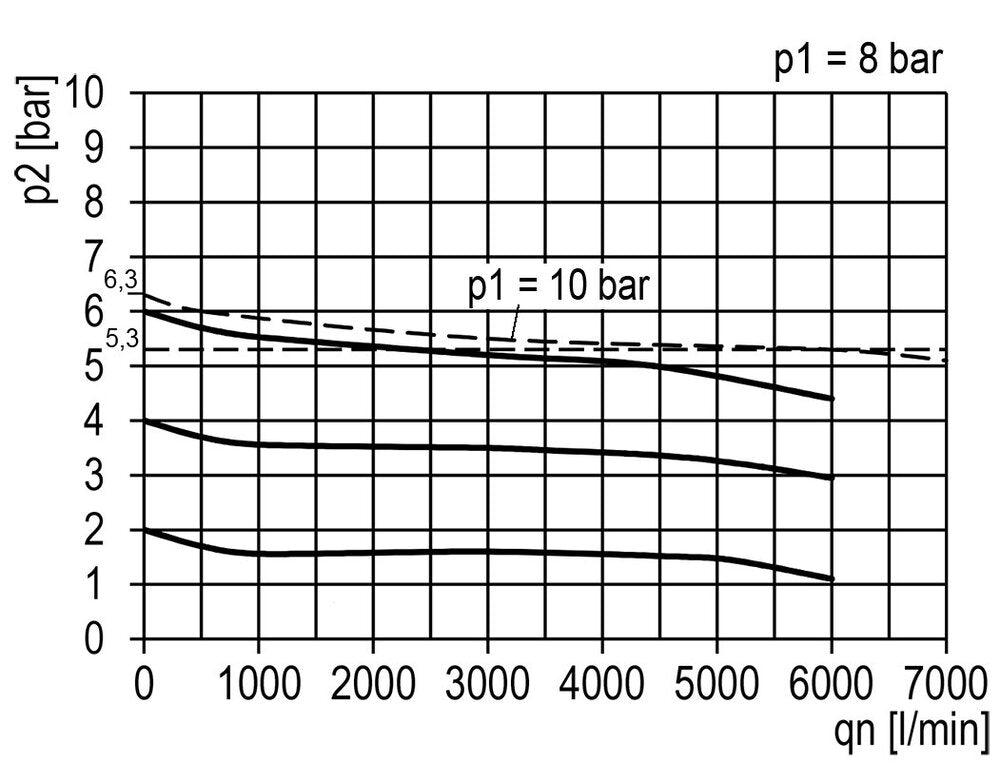

Dieser Filterregler-Schmiermittel (FRL) kombiniert drei Funktionen. Der Filter entfernt Wasser, Schmutz und andere schädliche Partikel größer als 5 Mikrometer. Der Druckregler passt den Druck kontinuierlich auf ein stabiles Niveau an, auch wenn der Eingangsdruck variiert. Der Pegel kann zwischen 0,2 und 6,0 bar (3 bis 87 psi) eingestellt werden. Der Schmiermittel führt Öl in die pneumatische Luft ein, um die innere Reibung für pneumatische Komponenten zu reduzieren. Die meisten modernen pneumatischen Geräte benötigen keine Schmierung, verwenden Sie nur einen Schmiermittel, wenn die nachgeschalteten Geräte dies erfordern. Der empfohlene Schmieröltyp ist ISO-VG32 Turbinenöl. Dieses Modell hat G 1/2 Zoll Anschlüsse. Der maximale Durchfluss beträgt 5800 l/min. Bitte beachten Sie, dass der maximale Durchfluss allein nicht ausreicht, um eine ordnungsgemäße Dimensionierung zu gewährleisten. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall (Droop) innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt den Durchfluss für einen festgelegten Eingangsdruck mit mehreren Ausgangsdrücken. Für jeden Ausgangsdruck kann gesehen werden, wie sich der Druck mit zunehmendem Durchfluss ändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck, nicht den Durchfluss, steuert. Der Ausgangsdruck kann durch Ziehen des Handrads nach oben und Drehen eingestellt werden. Er kann nach der Einstellung durch Drücken des Handrads zurückgesperrt werden.

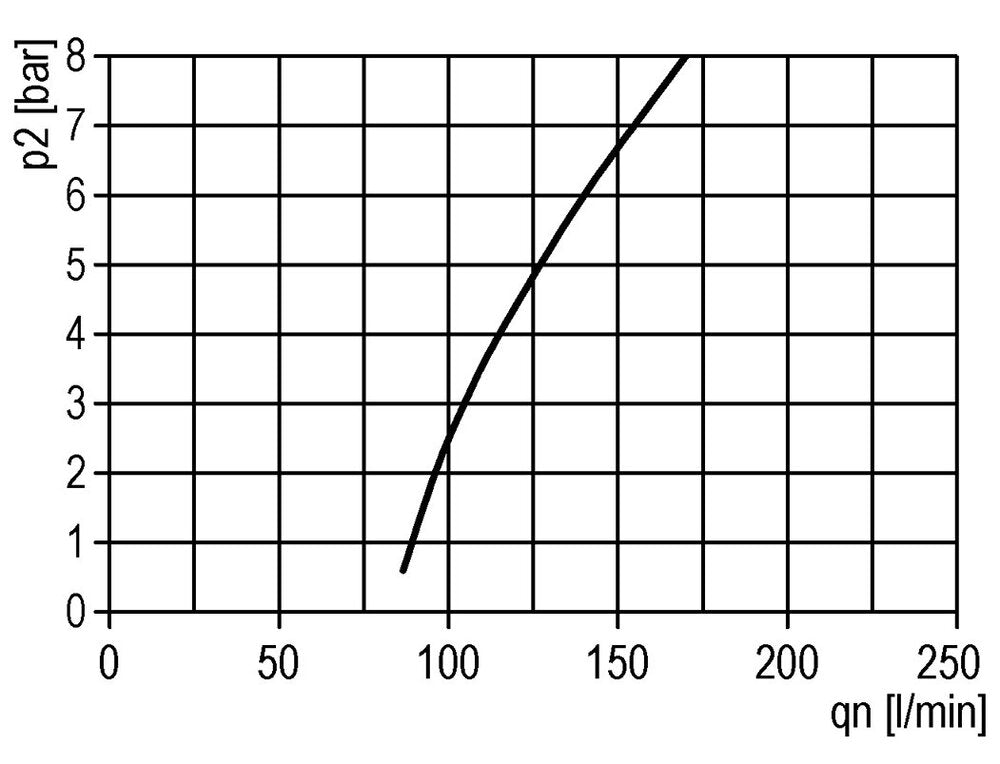

Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Es hat ein halbautomatisches Kondensatablassventil mit einer Ablaufkapazität von 50 cm3. Halbautomatisch bedeutet, dass es abläuft, sobald die Druckluft abgelassen wird, es kann jedoch auch manuell abgelassen werden. Auf der Auslassseite befindet sich ein eingebautes Druckentlastungsventil, wenn der eingestellte Druck überschritten wird. Das Schmiermittel erfordert einen minimalen Durchfluss von 140 l/min und kann 125 cm3 Öl aufnehmen. Das Gehäusematerial besteht aus Zinkdruckguss und die Filter- und Schmiermittelschalen bestehen aus Metall. Es hat einen Positionsanzeiger, um den Füllstand der Schale zu sehen. Der Druckregler kann mit einem Zylinderschloss verriegelt werden.
Montagebügel müssen separat bestellt werden.
