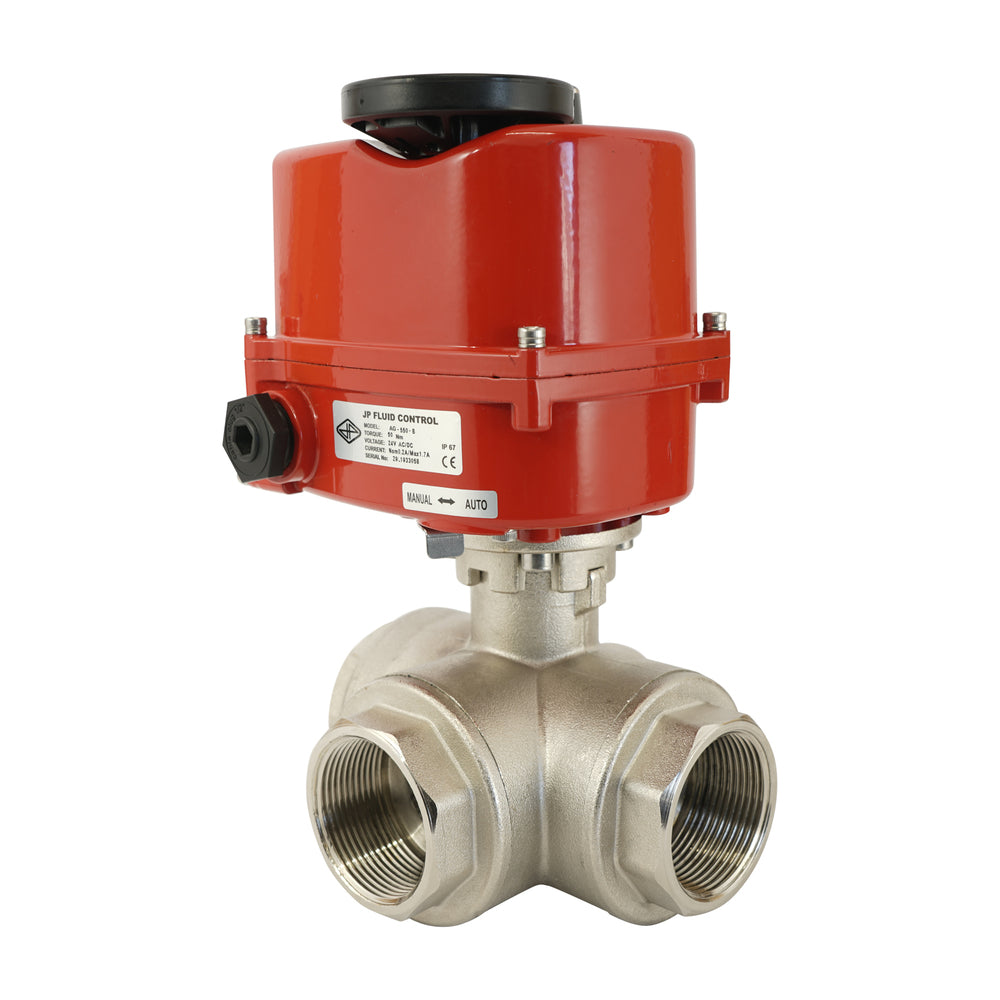

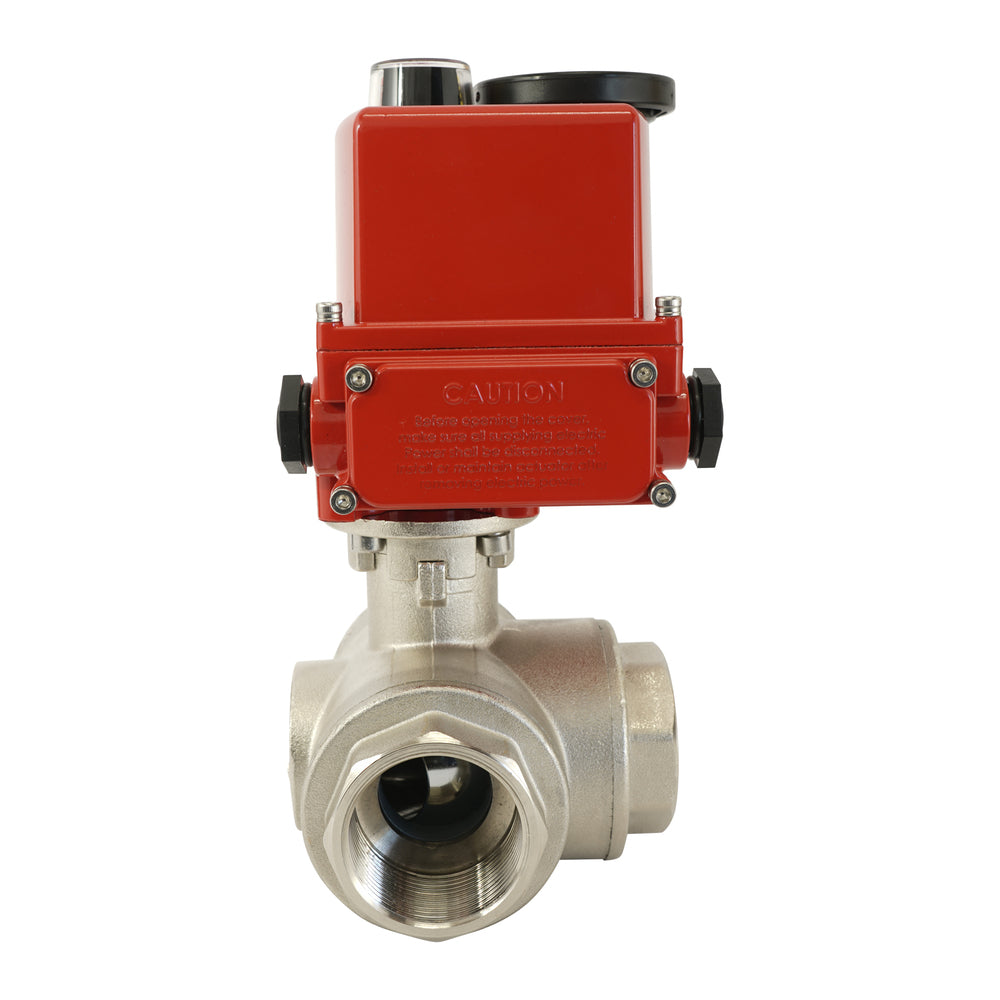

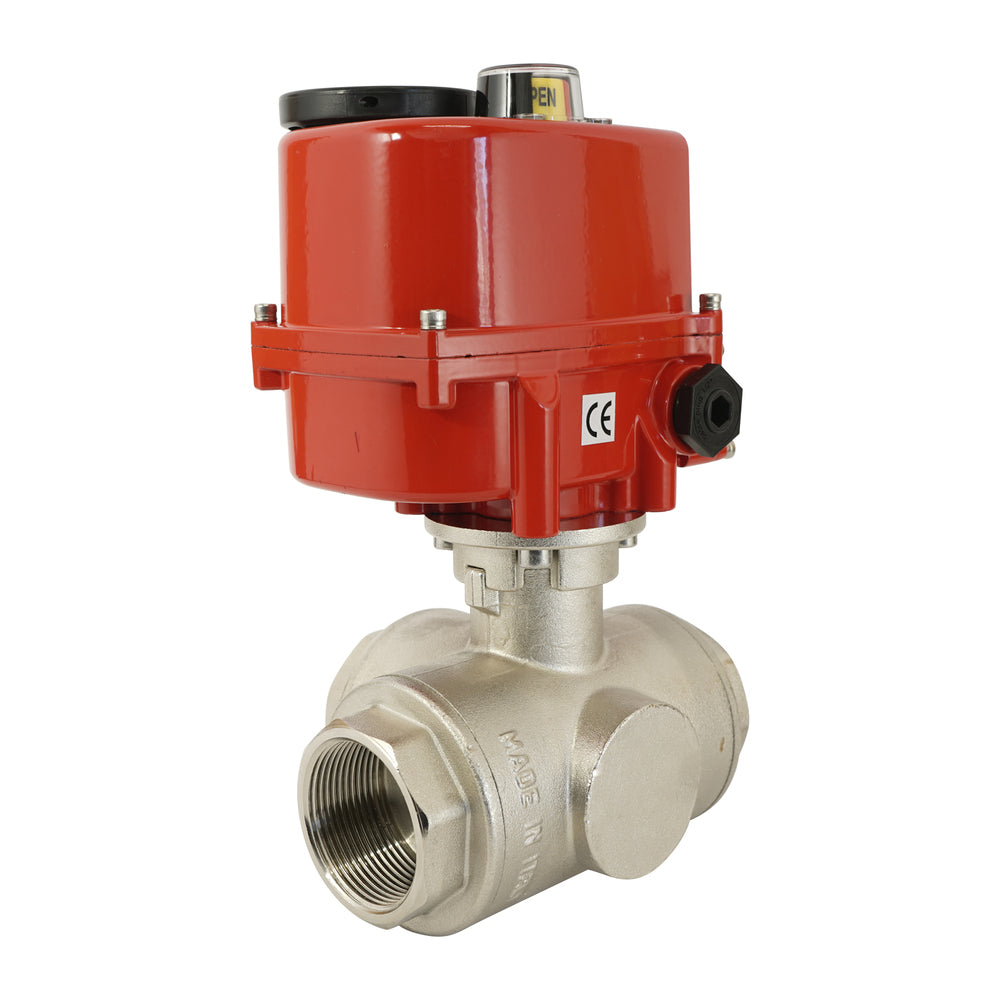

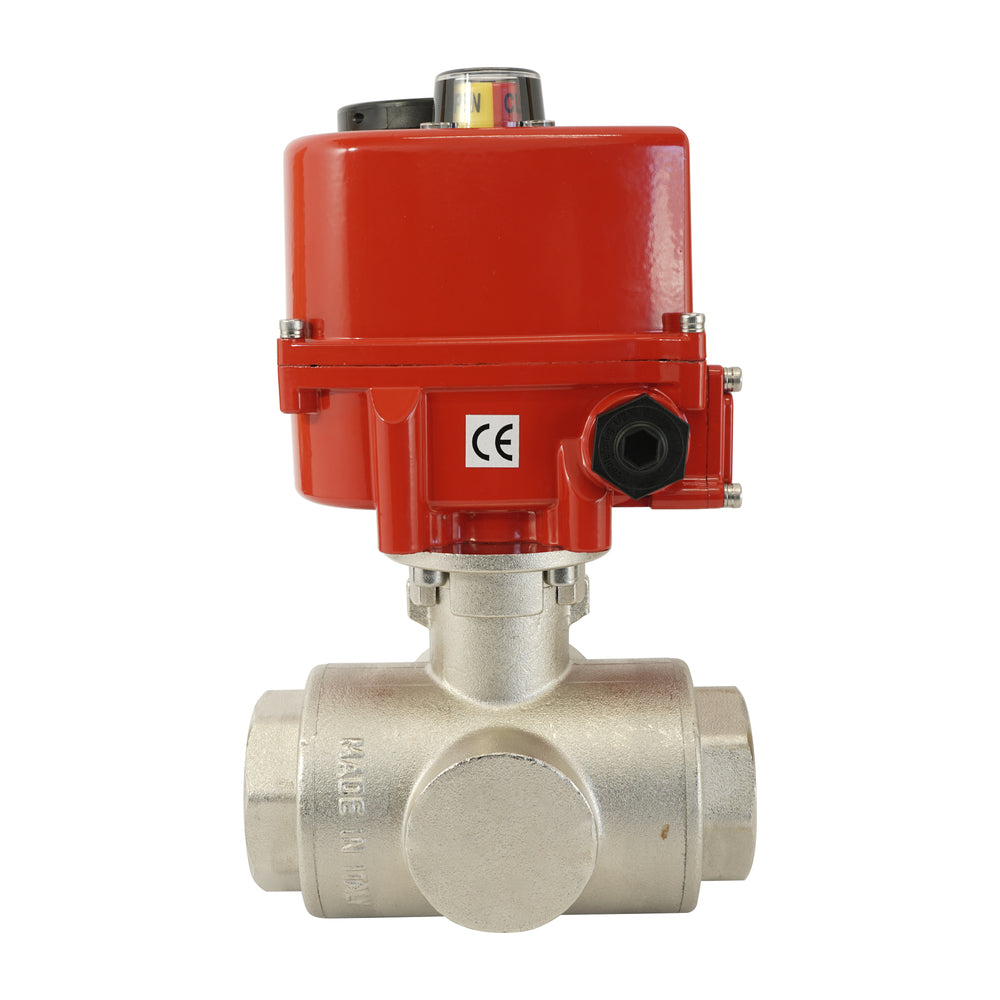

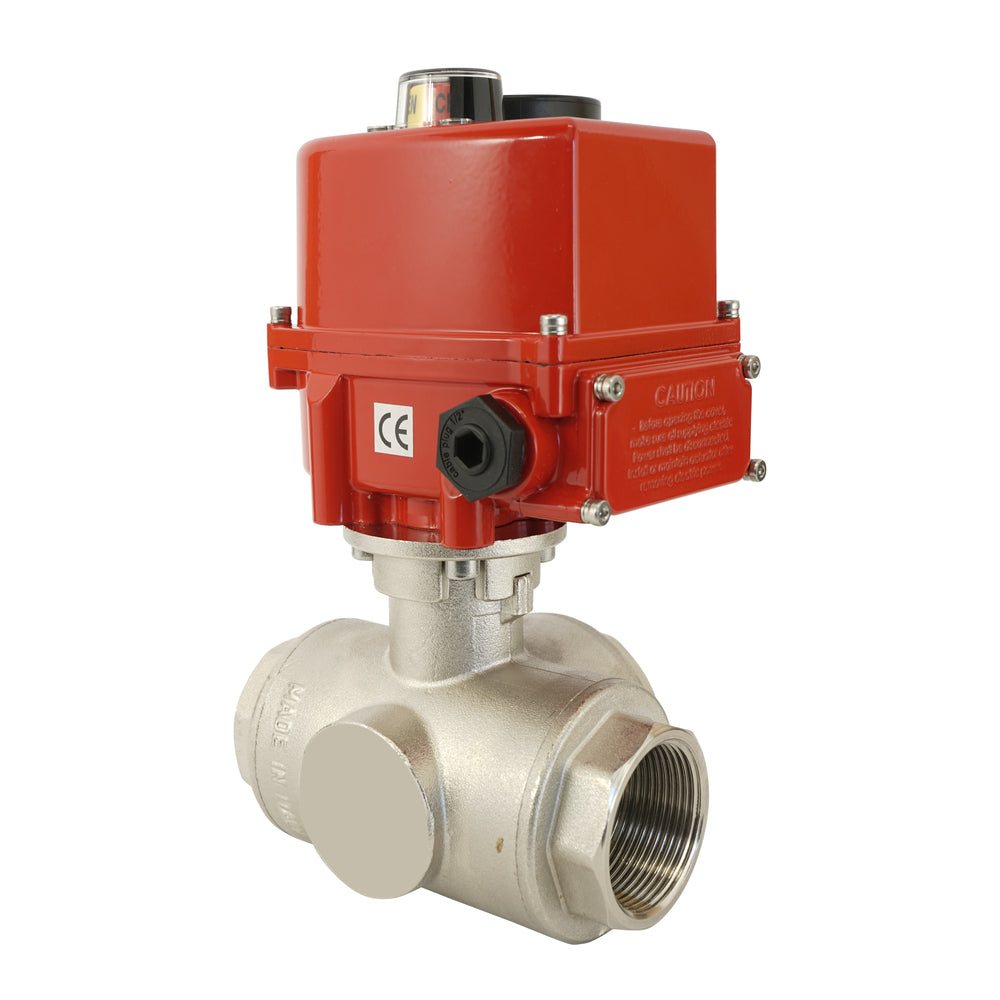

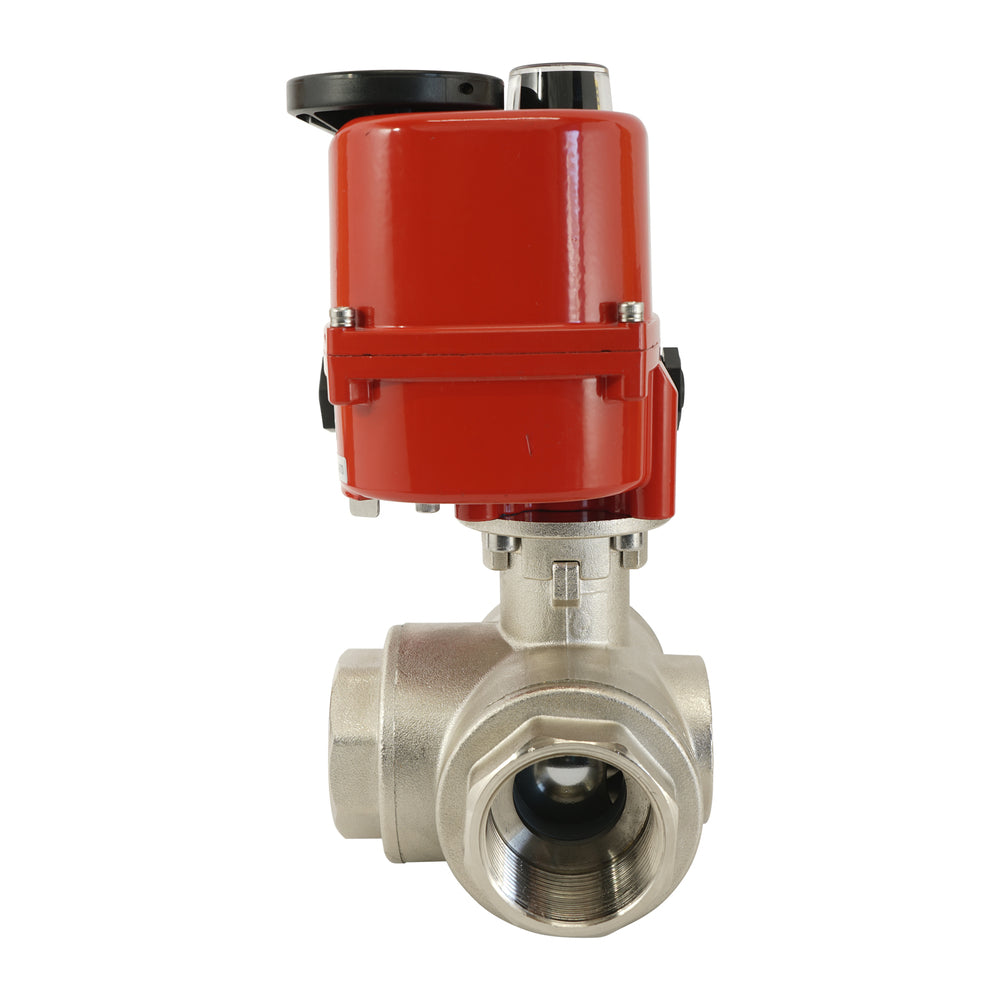

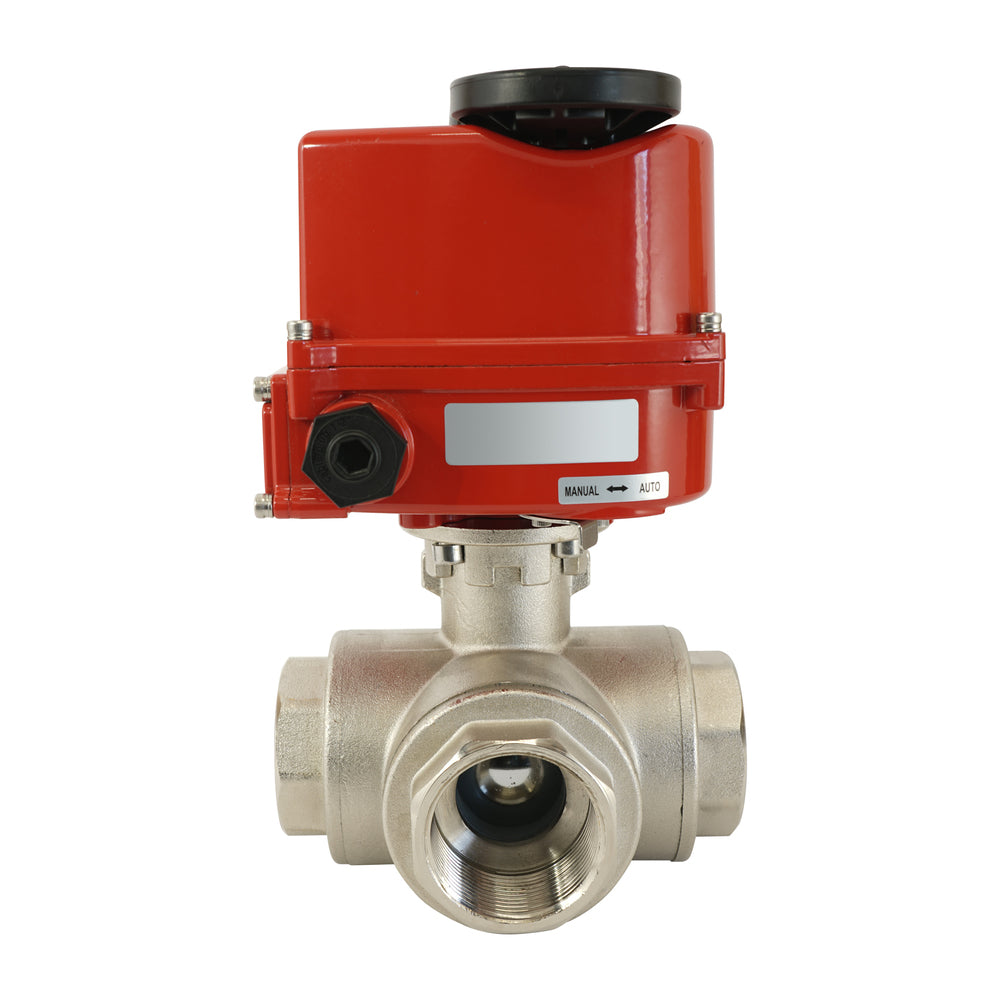

G 1 1/4 Zoll 3-Wege-Messing Modulierender elektrischer Kugelhahn (L-Anschluss) 24 V AC/DC
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-Kugelhahn aus Messing (L-mm-Bohrung) angeboten. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Es handelt sich um einen modulierenden Antrieb mit digitalem Positionierungssystem (DPS). Der Kugelhahn hat drei Anschlussstellen mit Innengewinde G 1 1/4 Zoll. Blende von 25 mm (Kv-Wert 21 m3/h), mittlerer Temperaturbereich von -10 bis 100 °C und ein maximaler Druck von 40 bar. Mit dem Gehäuse des Stellantriebs erhält das Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -10 bis 50 °C.
- Regulärer Preis
- €918,94
- Regulärer Preis
- €772,22
Beschreibung
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-Kugelhahn angeboten. Er kann die Armatur von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Bremsmoment, siehe Handbuch) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauer von S2 und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) benötigt. Der Antrieb wird über den Flansch ISO 5211 F03, F05 oder F05 auf die Armatur montiert. Das 3-Wege-Messingventil hat drei Anschlussstellen von G 1 1/4 Zoll. Das Medium fließt durch eine 25-mm-Bohrung (Kv-Wert von 21 m3/h) und die Temperatur kann zwischen -10 und 100 °C bei einem Druck unter 40 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Dank des robusten Gehäuses hat der Aktuator die Schutzart IP67 und kann einer Umgebungstemperatur von -10 bis 50 °C standhalten. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Pros:
- Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA
- Er hat ein robustes IP67-Gehäuse
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
Nachteile
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
Baureihe AG-540-B-DPS
BL3BA Kugelhahn
Die Kugelhähne der Serie BL2BA sind zuverlässige 3-Wege-Kugelhähne mit einer L-mm- oder T-mm-Bohrung. Das Gehäuse ist aus Messing, die Kugel ist aus hartverchromtem Messing und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene Medien wie Wasser, Öl oder Luft bis zu einem Druck von maximal 40 bar geeignet. Geeignet für Temperaturen zwischen -20 und 160 Grad Celsius und erhältlich von Größe G 1/4 bis G 2. Bei korrosiven oder aggressiven Medien ist ein Ventil aus Edelstahl besser geeignet. Die Kugelhähne der Serie BL3BA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F05), der die Montage eines Stellantriebes ermöglicht.
AG5 Aktuator
Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden. Kugelhahn BL3BAL-114
Betätigungselement: AG-540-B-DPS
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
