Referenz: BL3PAT-P-114-AG-020-A
Marke: Tameson

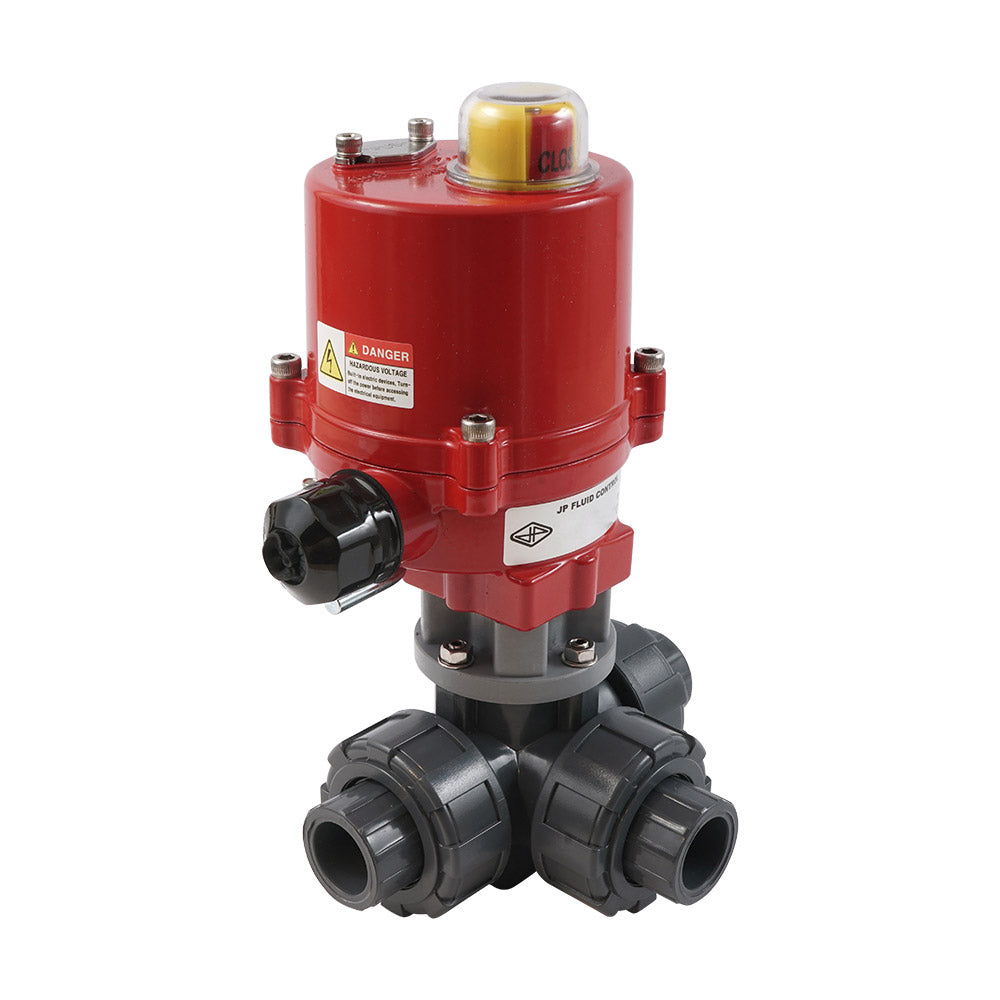

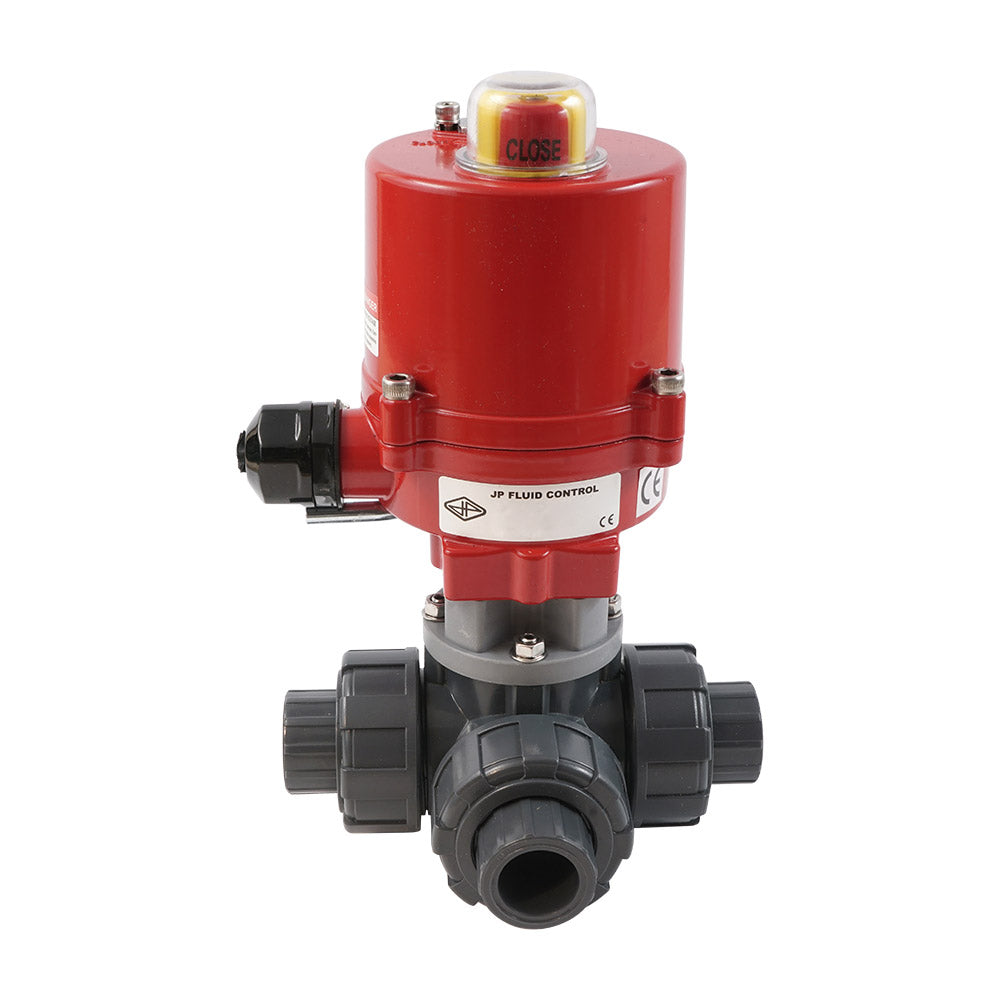

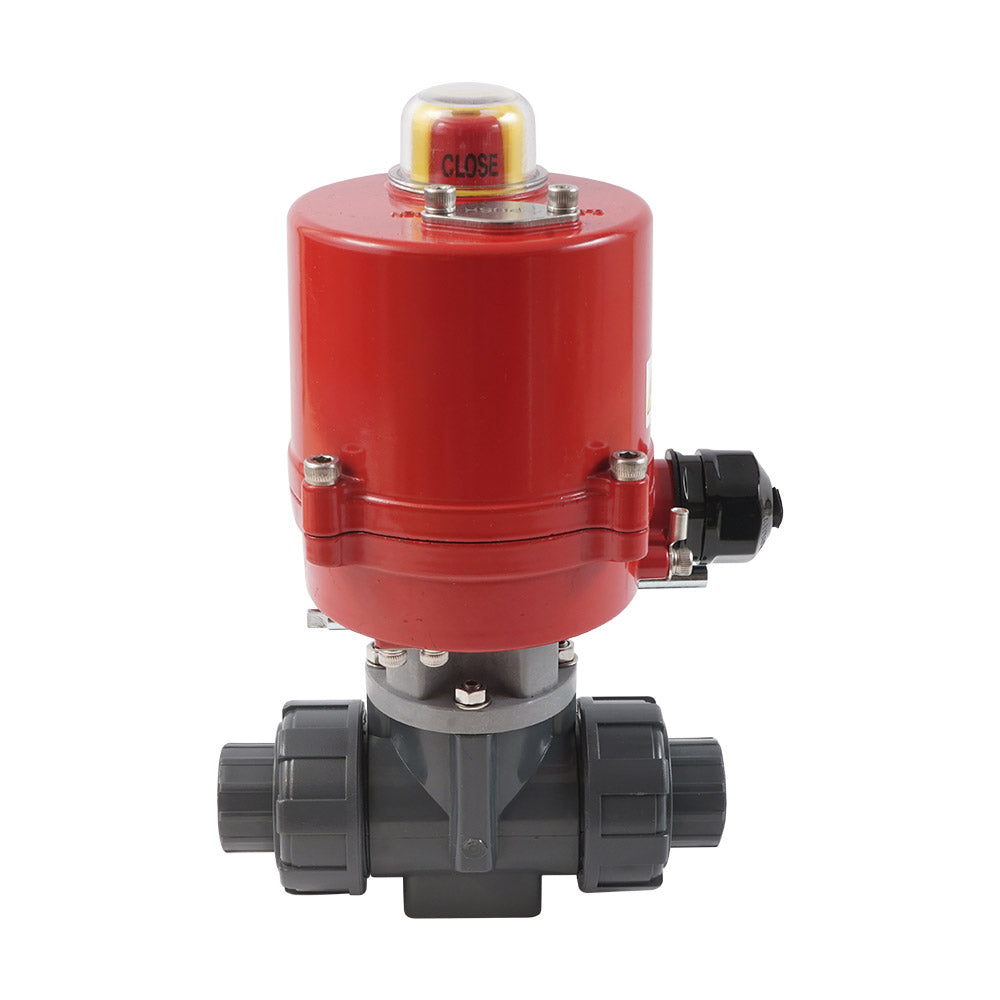

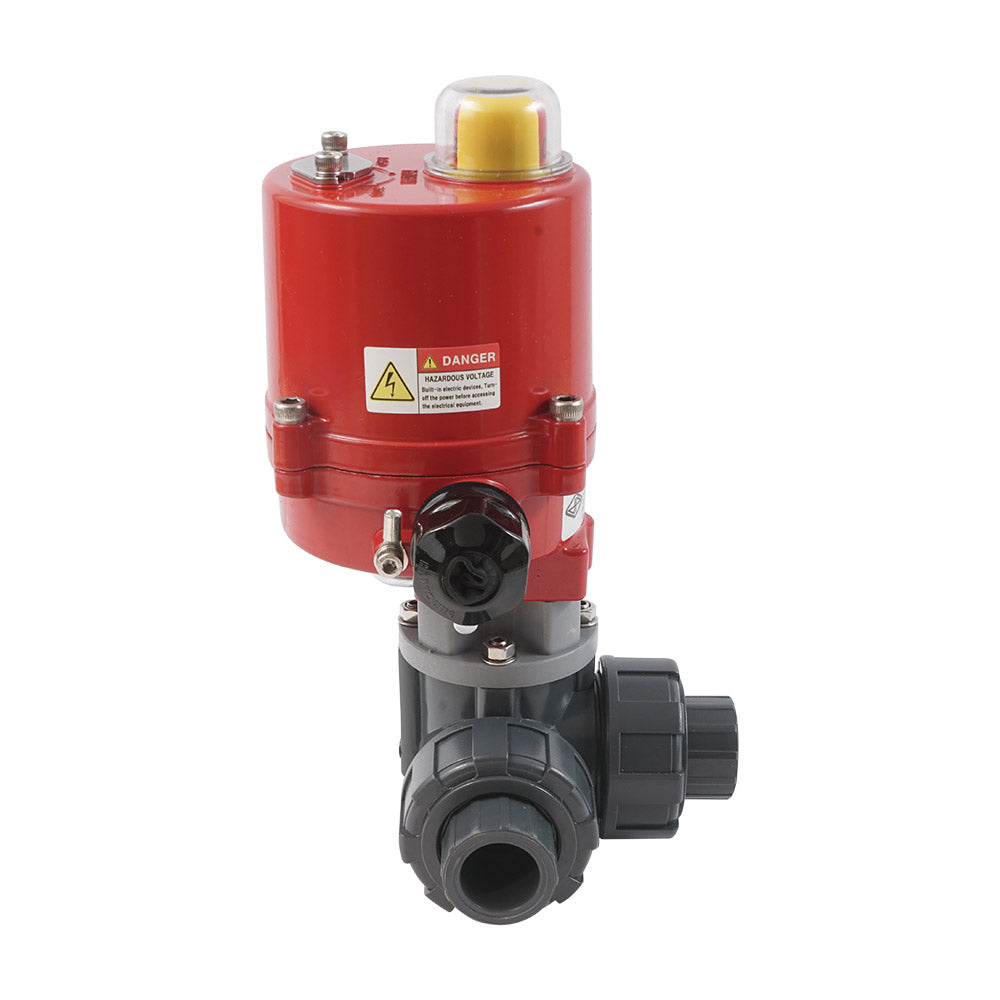

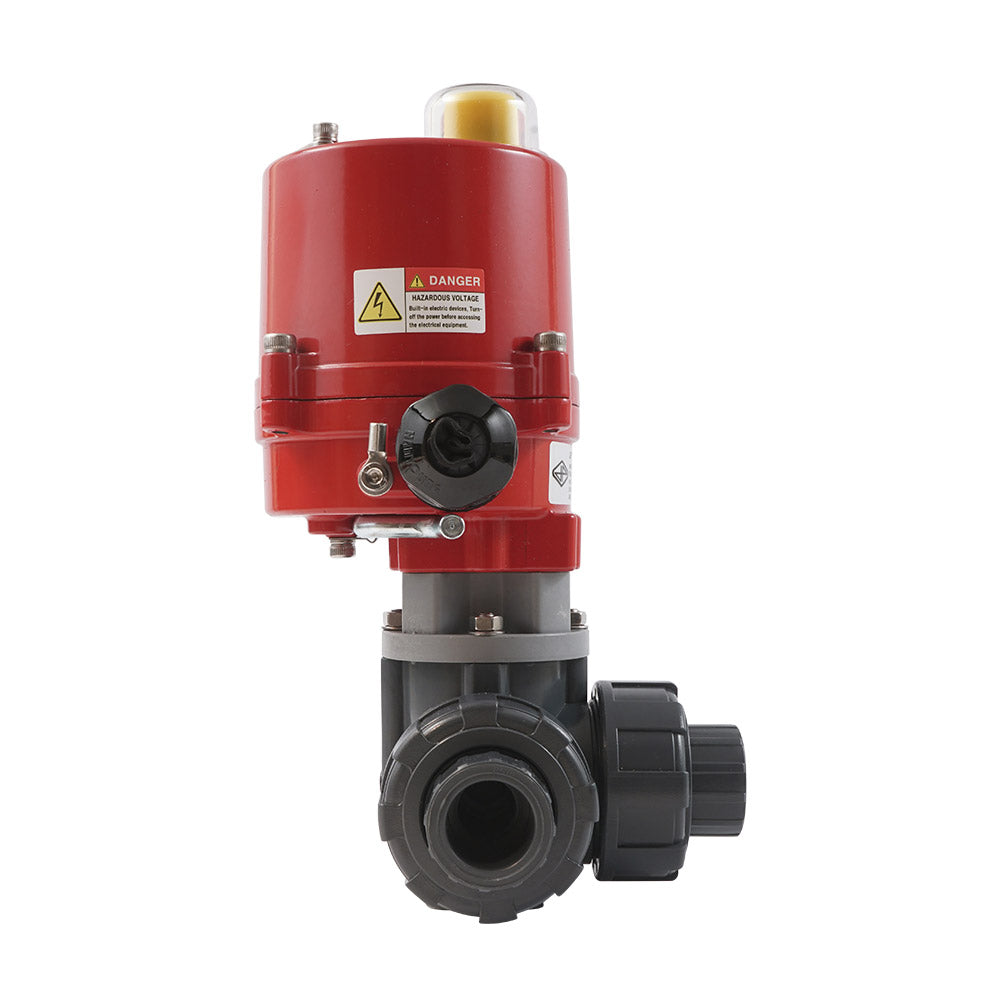

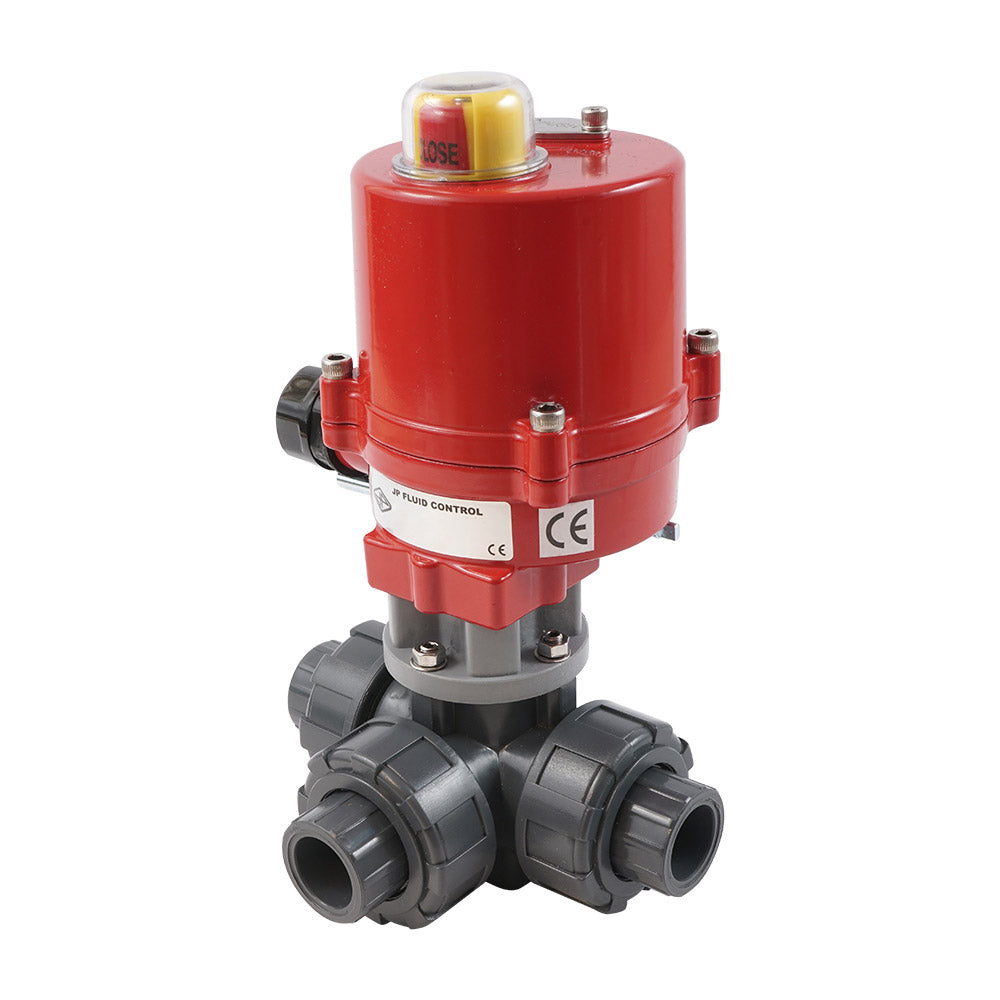

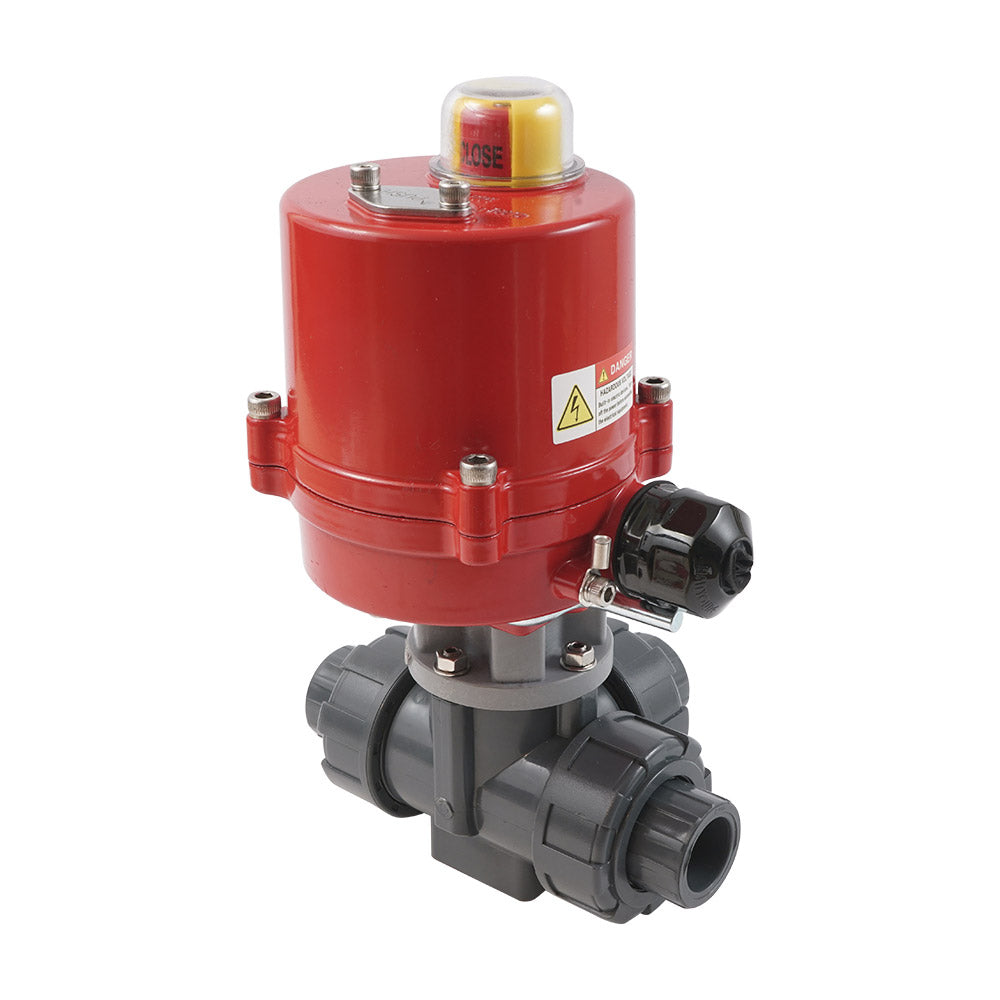

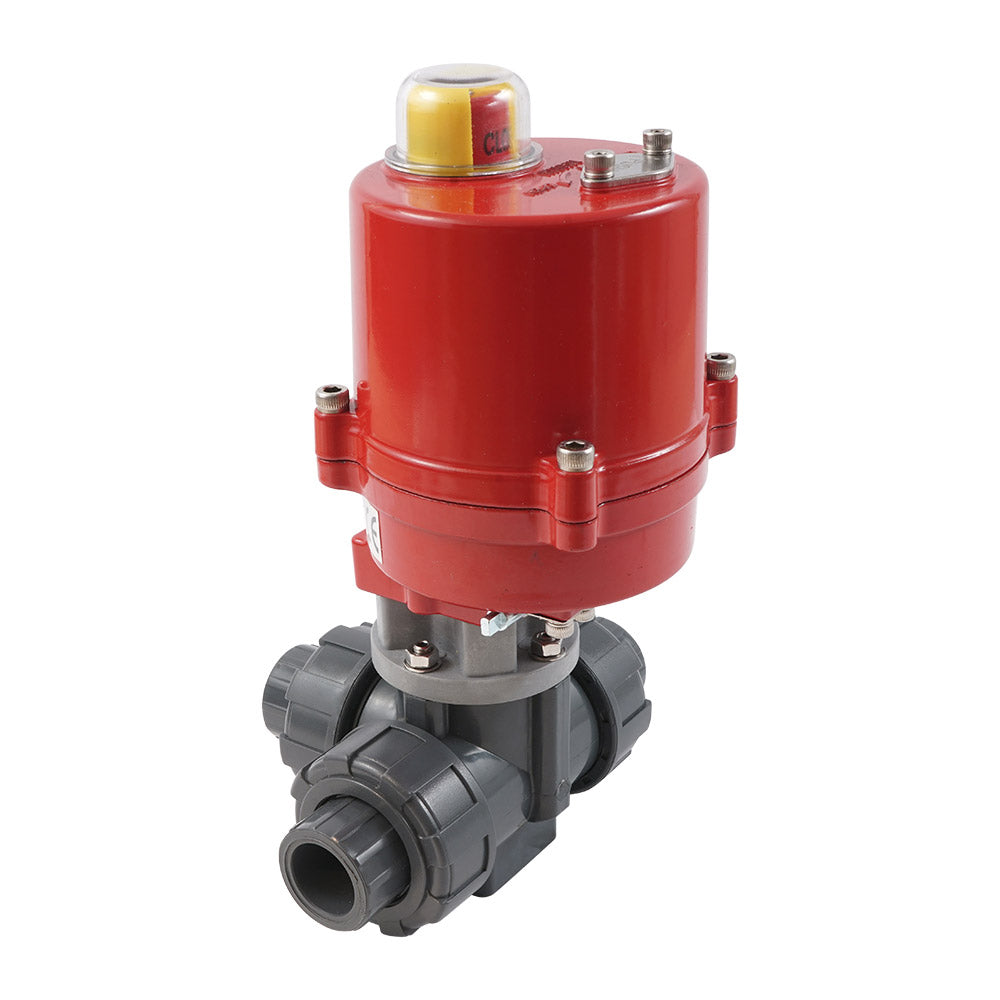

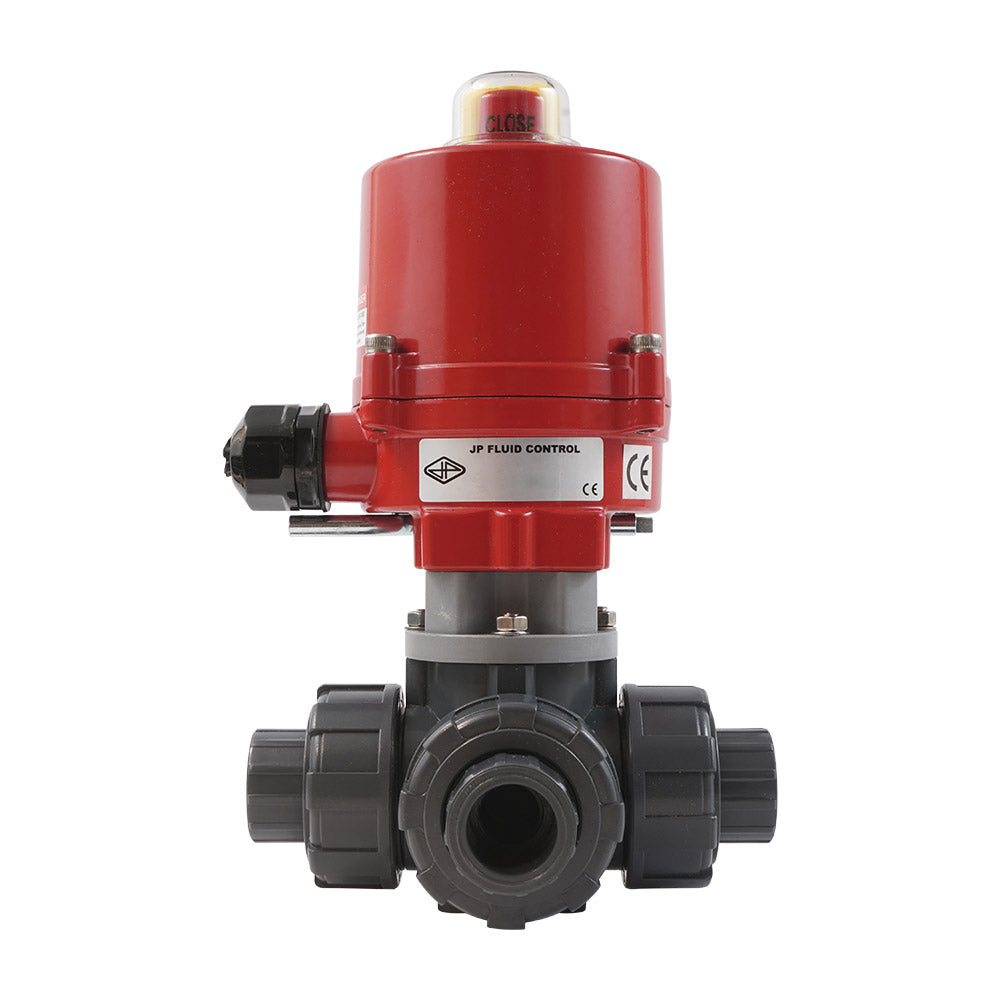

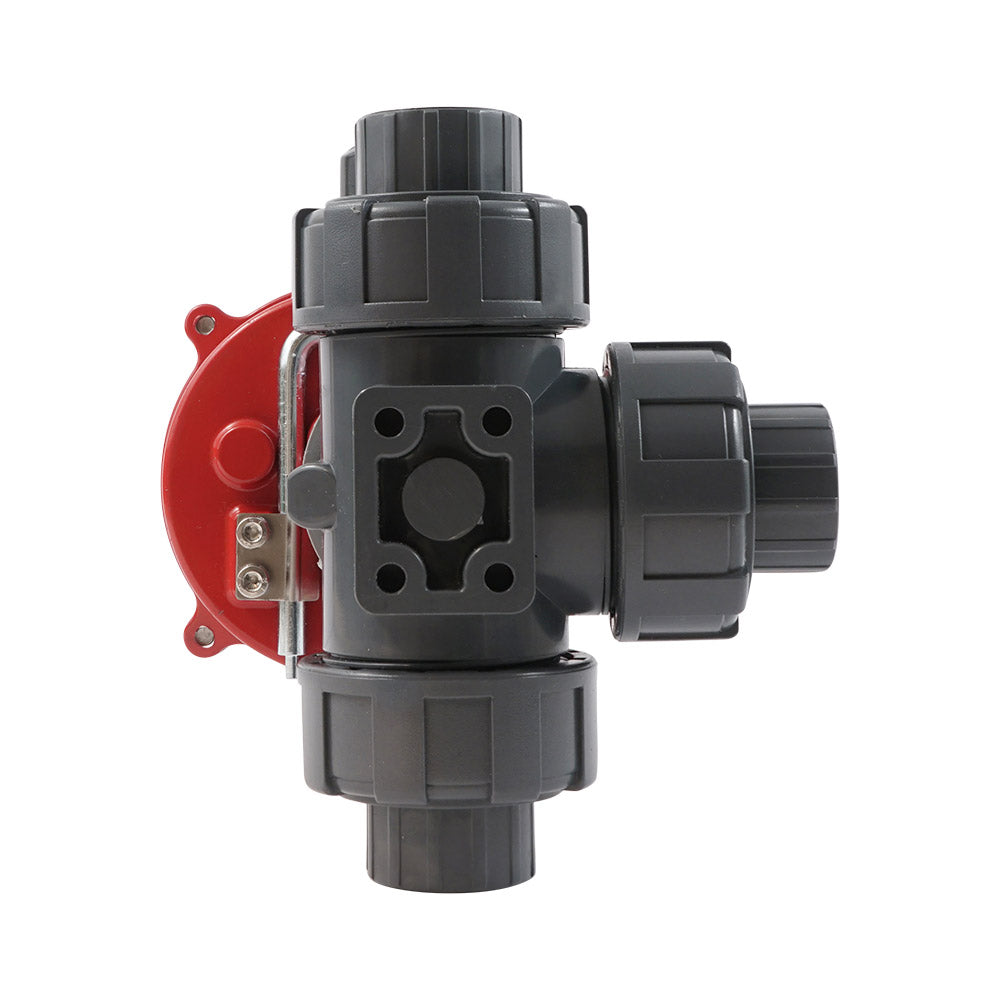

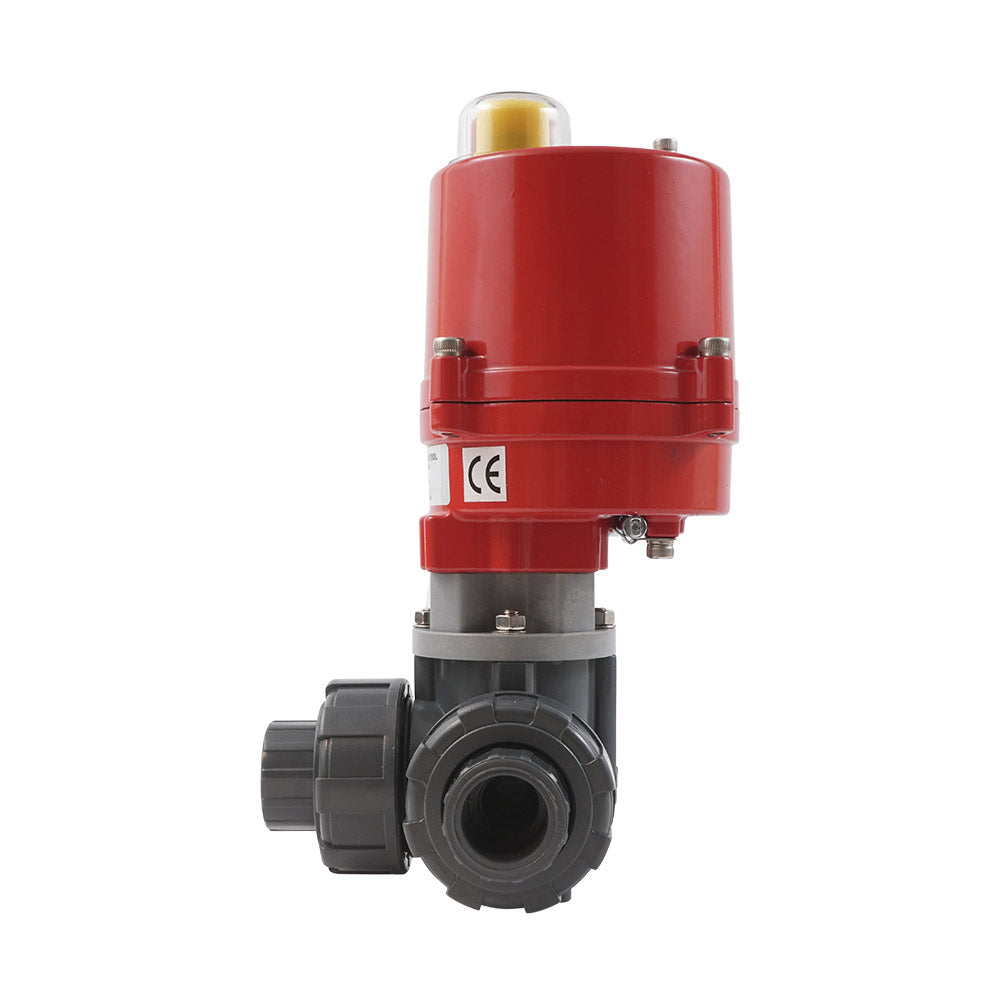

Elektrischer 3-Wege-PVC-Kugelhahn (T-Anschluss) mit G 1 1/4-Zoll-Innengewinde und leistungsstarkem und energieeffizientem 100-240-V-Wechselstromantrieb (max. 20Nm). Medien von -20 bis 80°C, maximaler Druck 10 bar (145 psi). PVC-Ventilgehäuse mit PVC-C-Kugel und PTFE/EPDM-Dichtungen. Die Ventilbohrung beträgt 32 mm. 3-Punkt-Kontrolle. Drehung 0-90° in nur 4 Sekunden. Kompaktes und robustes Antriebsgehäuse (IP67) mit Stellungsanzeige. Manuelle Übersteuerungsfunktion und zwei zusätzliche Endschalter zur Positionsrückmeldung. FKM auf Anfrage erhältlich.

Alle anzeigen

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser robuste und energieeffiziente elektrische 3-Wege-PVC-Kugelhahn (T-Port) von Tameson kann zum automatischen Absperren von Leitungen mit verunreinigtem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) verwendet werden. Darüber hinaus ist PVC gegen viele Salzlösungen, Säuren und Basen sowie Lösungsmittel bis zu einem maximalen Druck von 10 bar oder 145 psi beständig. Das Ventil hat Anschlüsse mit G 1 1/4 Zoll Innengewinde. Es handelt sich um BSPP (British Standard Pipe Parallel). Mit unserem breiten Sortiment an 1 1/4-Zoll-Fittings können Sie es an jedes Rohrsystem anschließen. Das Gehäuse des Ventils besteht aus PVC mit einer PVC-C-Kugel und PTFE/EPDM-Dichtungen. Das Ventil kann in einem Temperaturbereich von -20 bis 80 °C (-4 bis 176 °F) eingesetzt werden. Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Stellantrieb zieht 0,1 A Nennstrom und 0,2 A bei maximalem Drehmoment. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein entsprechendes Kabel angeschlossen ist) und liefert maximal 20 Nm Drehmoment. Das Ventil dreht sich in 4 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Stellantrieb ist mit einer Handnotbetätigung ausgestattet. FKM auf Anfrage erhältlich.

Pros:

  • Umschaltzeit von nur 4 Sekunden
  • Robustes IP67-Gehäuse
  • Geeignet für Stromversorgungen von 100 bis 240V AC
  • Zwei zusätzliche Endschalter für Positionsrückmeldung
  • Manuelle Übersteuerungssteuerung
  • Deutliche visuelle Positionsanzeige
  • Geringerer Energieverbrauch als bei einem pneumatisch betätigten Kugelhahn

Nachteile

  • Elektrische Stellantriebe haben in der Regel eine kürzere Lebensdauer als pneumatische Stellantriebe
  • Elektrische Stellantriebe sind empfindlich gegenüber feuchten Umgebungen
  • Elektrische Stellantriebe können überhitzen

BL3PA-Reihe

Sehen Sie sich unseren elektrischen 3-Wege-PVC-Kugelhahn der Serie BL3PA-AG an. Die Anschlüsse reichen von G 1/2 Zoll bis G 2 Zoll und von 20 mm bis 63 mm Lösemittelstutzen. Die Ventile eignen sich für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) und sind beständig gegen viele Salzlösungen, Säuren und Basen sowie Lösungsmittel bis zu einem Maximaldruck von 10 bar (145 psi). Das Gehäuse des Ventils besteht aus PVC, die Kugel aus PVC-C und die Dichtungen entweder aus PTFE/EPDM oder FKM/EPDM. Die Ventile können in einem Temperaturbereich von -20 bis 80 °C (-4 bis 176 °F) eingesetzt werden. Die gesamte Serie ist dank des ISO 5211 Flansches für elektrische und pneumatische Betätigung geeignet und nicht mit Griffen für die manuelle Steuerung ausgestattet. Der Druckeinlass kann an allen drei Anschlüssen erfolgen. Die Kugelhähne der Serie BL3PA-AG von Tameson zeichnen sich durch eine lange Lebensdauer aus. Die AG-Serie ist eine Reihe hochwertiger Stellantriebe zur Steuerung von Schwenkarmaturen mit einem ISO 5211-Flansch des Typs F03, F04 und F05. Der Antrieb kann ein Drehmoment von 20 Nm (Typ AG-020) oder 40 Nm (Typ AG-040) in einem schnellen und reibungslosen Betrieb liefern. Der Dom-Indikator ermöglicht eine klare Sichtkontrolle der Ventilstellung. Der Stellantrieb verfügt über eine Handnotbetätigung und 2 Hilfsendschalter für Kontrollzwecke.
