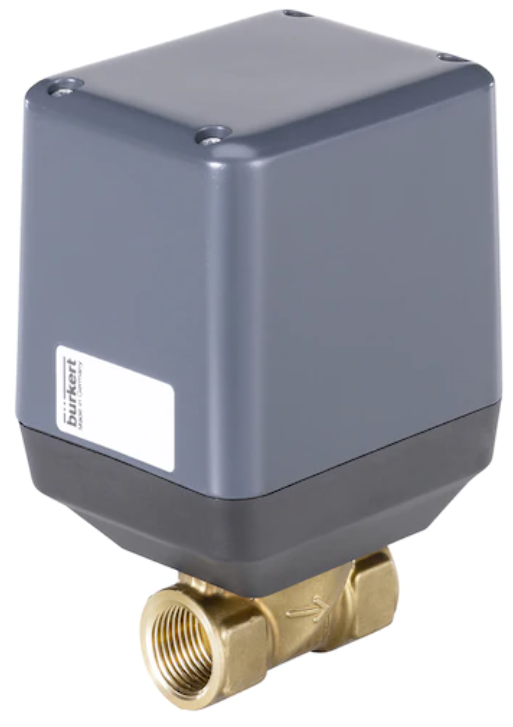

G 1 Zoll Messing 24VDC 2-Wege Proportional Integrierter Prozessregler Scheibenventil 3285 355826

Dieses Bürkert Proportionalregelventil hat einen integrierten PID-Regler. Das bedeutet, dass das Ventil automatisch die Öffnungsrate steuert, um einen Sollwertprozesswert zu erreichen, wie z.B. eine Temperatur oder einen Druck. Ein Fieldbus (CANOpen) Eingang muss für sowohl die aktuellen als auch die Sollprozesswerte verwendet werden. Der aktuelle Wert kann über einen Fieldbus (CANOpen) Ausgang überwacht werden. Darüber hinaus kann diese Version mit dem Fieldbus (CANOpen) Protokoll (Burkert spezifisch) konfiguriert werden. Dies ermöglicht es beispielsweise, die PID-Parameter anzupassen. Dieses Bürkert Proportionalregelventil hat einen integrierten PID-Regler. Das bedeutet, dass das Ventil automatisch die Öffnungsrate steuert, um einen Sollwertprozesswert zu erreichen, wie z.B. eine Temperatur oder einen Druck. Ein 4-20 mA Eingangssignal muss für den aktuellen Prozesswert verwendet werden. Der Sollwert des Ventils wird konfiguriert und der Ausgang wird über einen digitalen Fieldbus (CANOpen) überwacht. Dies ermöglicht es beispielsweise, die PID-Parameter anzupassen.

Das 2-Wege-Ventil hat G 1/2 Zoll Innengewinde und eine interne Öffnung von 20 mm. Dies ergibt einen Kv-Wert von 8,1 m³/h (Cv-Wert 9,3636 GPM). Verwenden Sie unseren Kv-Rechner, um den optimalen Kv-Wert für Ihren Druck und Durchfluss zu bestimmen.

Das Bürkert 3285 Ventil hat zwei oxidkeramische Scheiben, die beide eine Öffnung haben. Durch das Gleiten einer Scheibe über die andere kann der Grad der Überlappung der Löcher variiert werden und somit die Öffnung des Ventils. Die Position der Scheibe wird von einem Schrittmotor betätigt und hält eine Position mit minimalem Energieverlust. Dies macht dieses Ventil sehr energieeffizient.

Das Ventil wird elektrisch betrieben mit einer Versorgungsspannung von 24 V DC. Die elektrischen Anschlüsse am Aktuator sind 5-poliger männlicher M12 Stecker und 5-poliger weiblicher M12 Stecker.

Es kann für Medien Temperaturen von 0 bis 70°C (32 bis 158°F) bei einem Druck von 0 bis 6 bar (0 bis 87 psi) verwendet werden. Das Gehäuse besteht aus Messing und hat eine oxidkeramische/NBR-Dichtung.

Das Ventil benötigt 4 Sekunden, um von der vollständig offenen in die vollständig geschlossene Position zu gelangen. Der Durchfluss erfolgt über den Sitz. Sie sind geeignet für die Regelung von sauberen Medien, die nicht mit den Gehäuse- und Dichtmaterialien reagieren. Die Umgebungstemperatur reicht von -10 bis 60°C. Bitte konsultieren Sie das Handbuch, um den richtigen Arbeitszyklus im Temperaturbereich zu finden.

Vorteile:

• Schnelle Reaktionszeit
• Ausgestattet mit einem integrierten Prozessregler
• Verwendet ein Fieldbus (CANOpen) Protokoll als Parametrierungs-Schnittstelle
• Der Aktuator verfügt über eine energiesparende Funktion
• Geeignet für die Prozessregelung aufgrund der integrierten PID-Funktion
• LED-Anzeige zeigt die Position des Ventils an

Nachteile:

• Empfindlich gegenüber Schmutz, daher sollte ein Filter stromaufwärts angewendet werden (≤ 0,3 mm)

3285 Serie

Die Burkert Serie 3285 ist für die Regelung des Durchflusses von flüssigen und gasförmigen Medien konzipiert. Nur saubere, flüssige oder gasförmige Medien, die nicht mit den Körpern und Dichtmaterialien reagieren, dürfen geregelt werden. Das Ventil verwendet eine keramische Scheibe, um die Größe der Öffnung zu ändern, die in Größen von 8 bis 25 mm erhältlich ist. Es gibt zwei Scheiben, eine fungiert als Sitz des Ventils und bewegt sich nicht, während die andere dreht und den Durchmesser der Öffnung ändert. Diese sind geeignet für Betriebsdrücke von 0 bis 6 bar (0 bis 87 psi) und Medien Temperaturen von 0 bis 70 °C (32 bis 158 °F). Typ 3285 ist als Standard ON/OFF oder proportionale Ventil, als Version mit integriertem Positionierer und als Version mit integriertem Prozessregler erhältlich. Diese Regelventile sind in Edelstahl und Messing Bauform erhältlich.
