G 1 Zoll Messing 24VDC 2-Wege-Scheibenventil zum Öffnen/Schließen 3285 269175

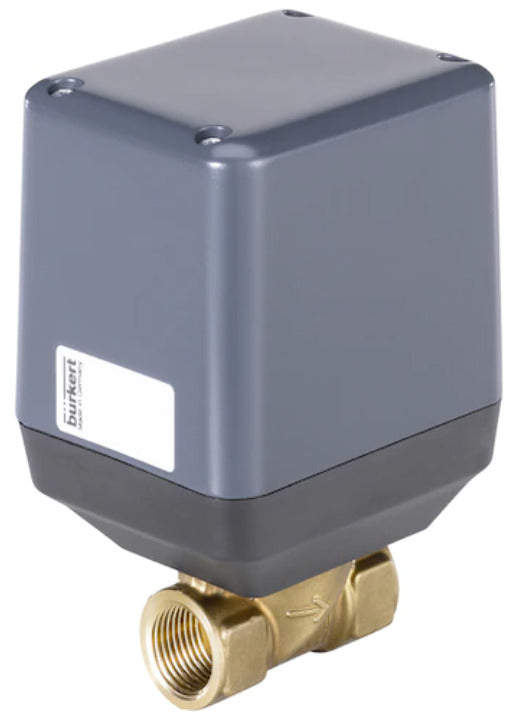

Bürkert 2/2-Wege-Scheibenventil (Typ 3285) mit G 1 Zoll Innengewindeanschlüssen. Konzipiert für die Steuerung des Durchflusses (Öffnen/Schließen). Normalerweise offen (Spannung = geschlossen), und kein Differenzdruck erforderlich. Für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Differenzdruck von 0 bis 6 bar (0 bis 87 psi). Gehäuse aus Messing mit Oxidkeramik/NBR-Dichtung und einer 20-mm-Öffnung. Der Kv-Wert beträgt 8,1m3/h. Das Ventil wird elektrisch mit einer Versorgungsspannung von 24 V DC betätigt.
- Regulärer Preis
- €728.27
- Regulärer Preis
- €611.99
Beschreibung
Es handelt sich um ein normal geöffnetes (Spannung = geschlossen) Bürkert-Scheibenventil (Typ 3285). Er hat einen binären Ein- und Ausgang, d. h. er schließt vollständig, wenn eine Spannung anliegt, und öffnet vollständig, wenn keine Spannung anliegt. Für die Betätigung ist kein Differenzdruck erforderlich.
Das 2-Wege-Ventil hat ein G 1/2-Zoll-Innengewinde und eine Innenbohrung von 20 mm. Daraus ergibt sich ein Kv-Wert von 8,1m3/h(Cv-Wert 9,3636 GPM). Nutzen Sie unseren Kv-Rechner, um den optimalen Kv-Wert für Ihren Druck und Ihre Durchflussmenge zu ermitteln.
Das Bürkert-Ventil 3285 hat zwei Oxidkeramikscheiben, die beide eine Öffnung haben. Durch das Übereinanderschieben einer Scheibe kann der Grad der Überlappung der Löcher und damit die Öffnung des Ventils verändert werden. Die Scheibenposition wird durch einen Schrittmotor betätigt und hält eine Position mit minimalem Leistungsverlust. Das macht dieses Ventil sehr energieeffizient.
Das Ventil wird elektrisch mit einer Versorgungsspannung von 24 V DC betrieben. Der elektrische Anschluss am Aktor ist ein 8-poliger M12-Stecker.
Es kann für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Druck von 0 bis 6 bar (0 bis 87 psi) eingesetzt werden. Das Gehäuse ist aus Messing gefertigt und hat eine Oxidkeramik/NBR-Dichtung.
Das Ventil benötigt 4 Sekunden, um von der vollständig geöffneten in die vollständig geschlossene Position zu gelangen. Die Strömung verläuft oberhalb des Sitzes. Sie eignen sich für die Kontrolle von sauberen Medien, die nicht mit den Gehäuse- und Dichtungsmaterialien reagieren. Die Umgebungstemperatur reicht von -10 bis 60°C. Bitte lesen Sie in der Bedienungsanleitung nach, um die richtige Einschaltdauer innerhalb des Temperaturbereichs zu ermitteln.
Vorteile:
- Schnelle Reaktionszeit
- Der Antrieb verfügt über eine Energiesparfunktion
- LED-Anzeige zeigt die Position des Ventils an
Nachteile:
- Empfindlich gegen Schmutz, daher sollte ein Filter vorgeschaltet werden (≤ 0,3 mm)
Baureihe 3285
Die Burkert Serie 3285 ist für die Durchflussregelung von flüssigen und gasförmigen Medien konzipiert. Es dürfen nur saubere, flüssige oder gasförmige Medien, die nicht mit den Gehäusen und Dichtungsmaterialien reagieren, kontrolliert werden. Das Ventil verwendet eine Keramikscheibe, um die Größe der Öffnung zu verändern, die in Größen von 8 bis 25 mm erhältlich ist. Es gibt zwei Scheiben, von denen eine als Ventilsitz dient und sich nicht bewegt, während die andere sich dreht und den Öffnungsdurchmesser verändert. Diese sind für einen Betriebsdruck von 0 bis 6 bar (0 bis 87 psi) und eine Medientemperatur von 0 bis 70 °C (32 bis 158 °F) geeignet. Der Typ 3285 ist als Standard ON/OFF oder Proportionalventil, als Version mit integriertem Stellungsregler und als Version mit integriertem Prozessregler erhältlich. Diese Regelventile sind in Edelstahl- und Messingausführung erhältlich.
