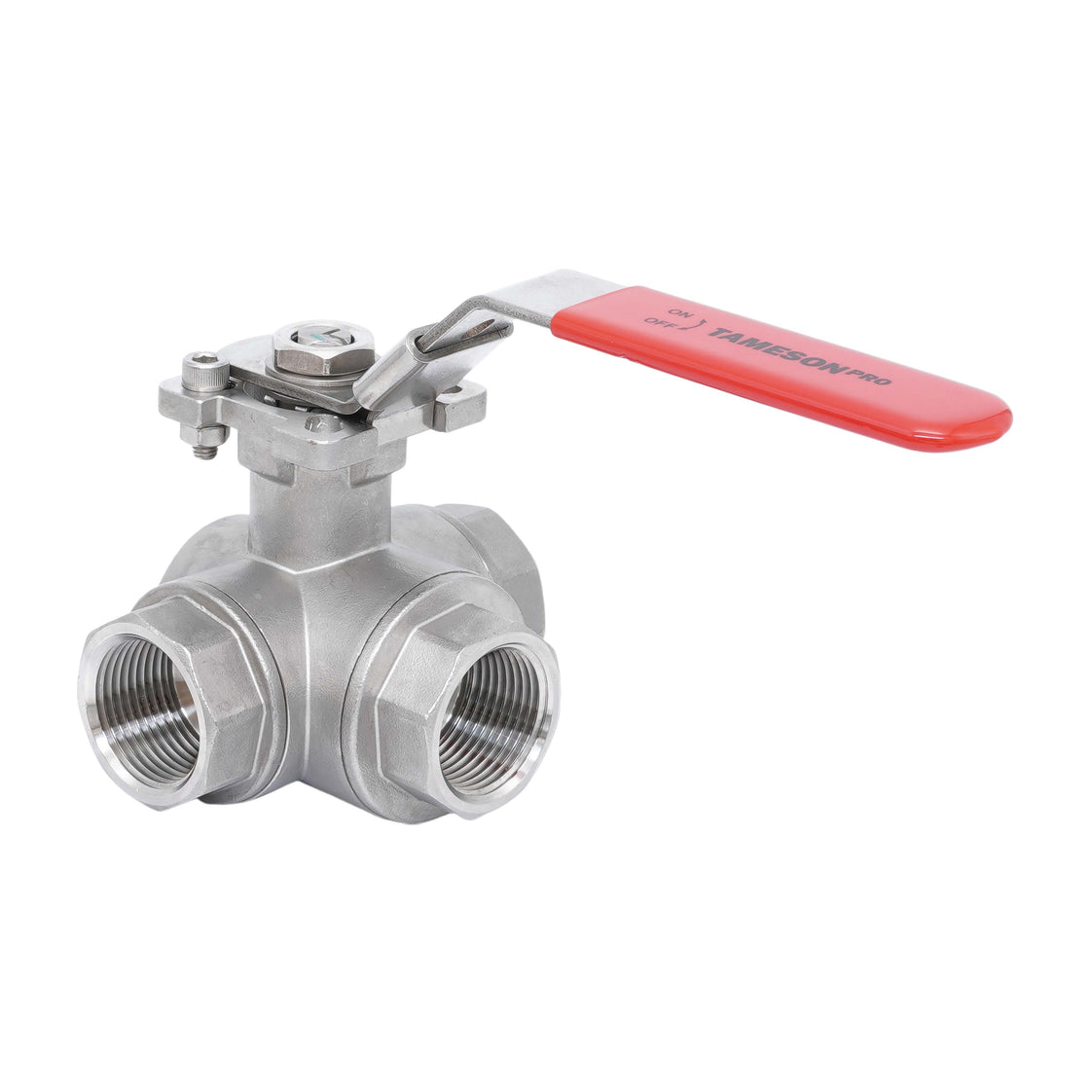

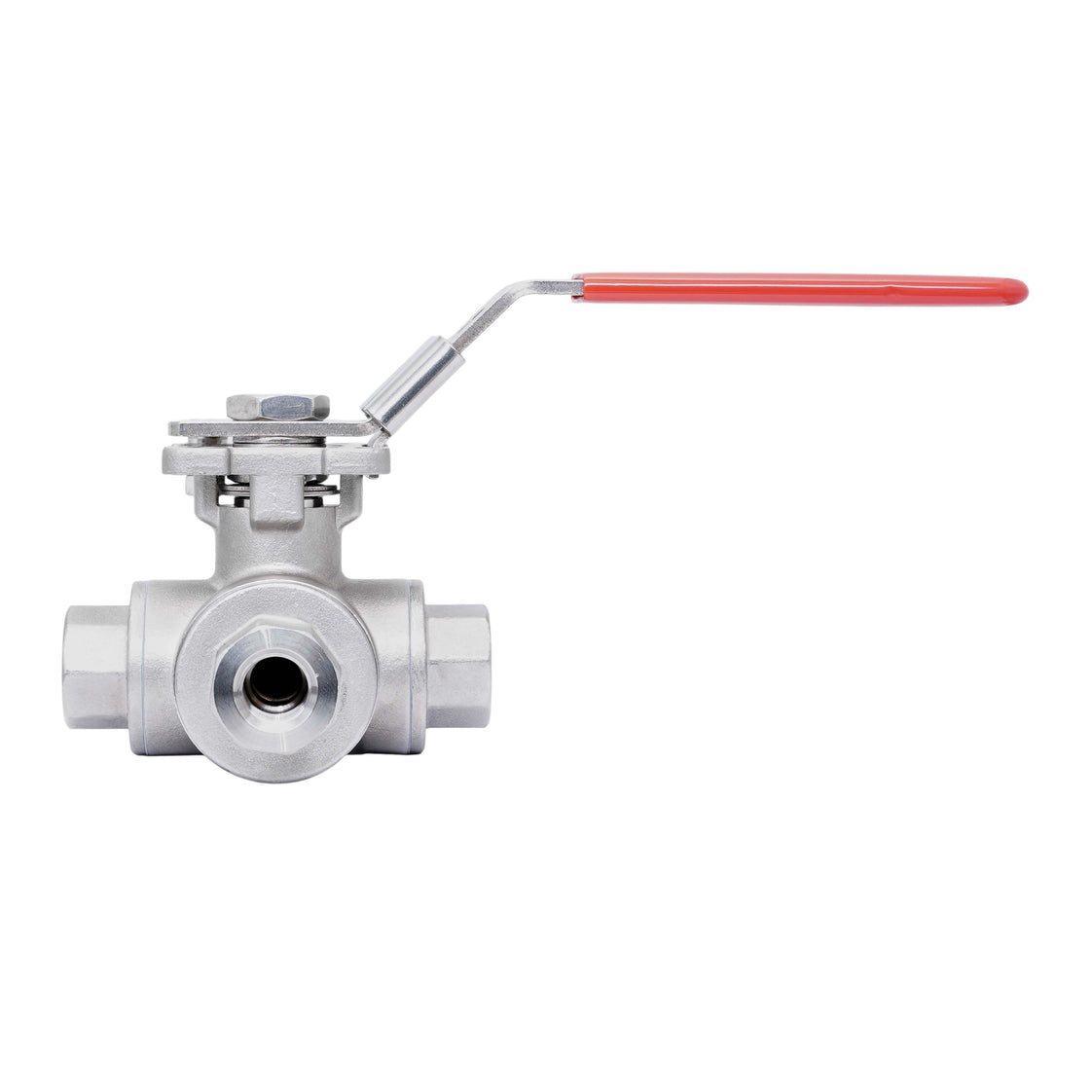

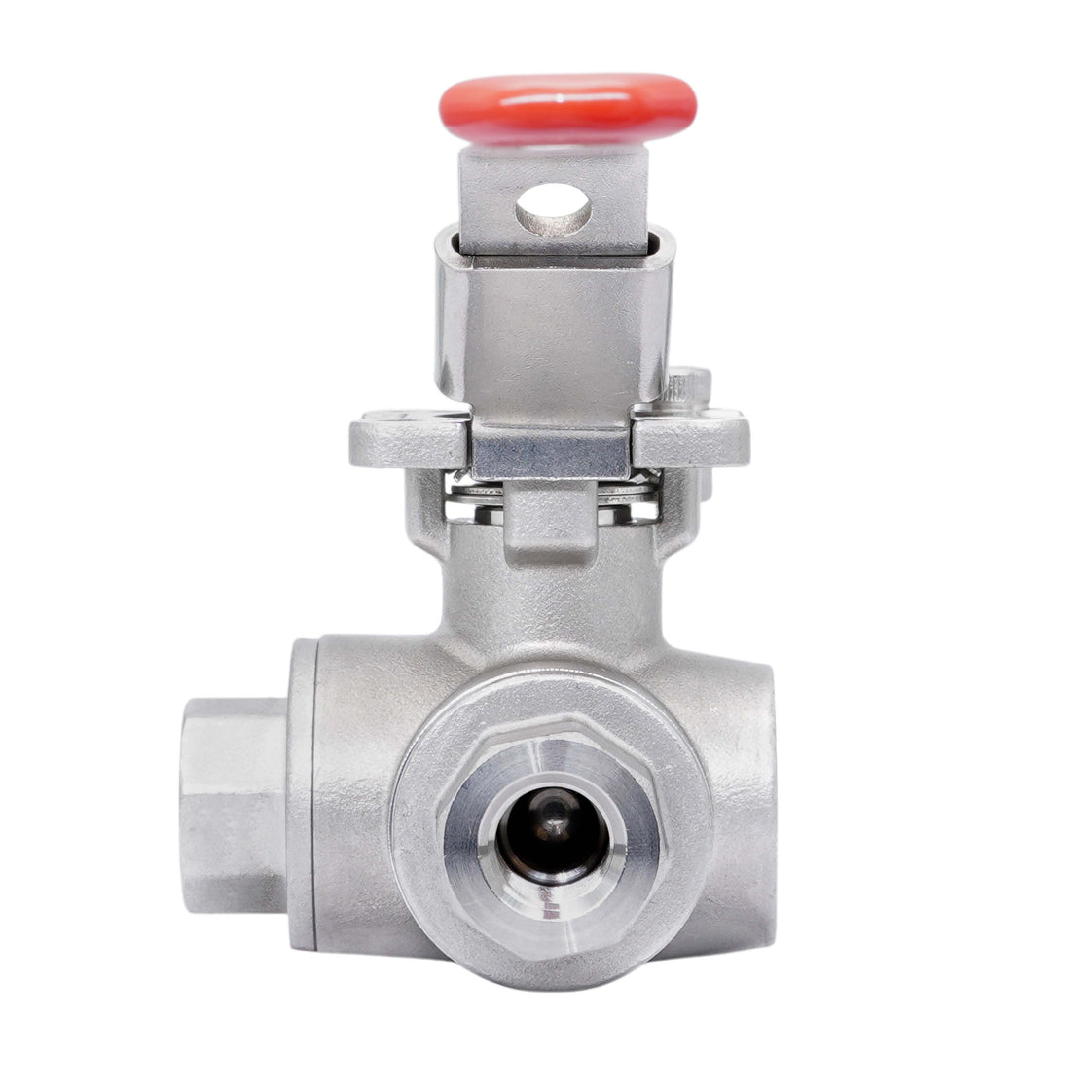

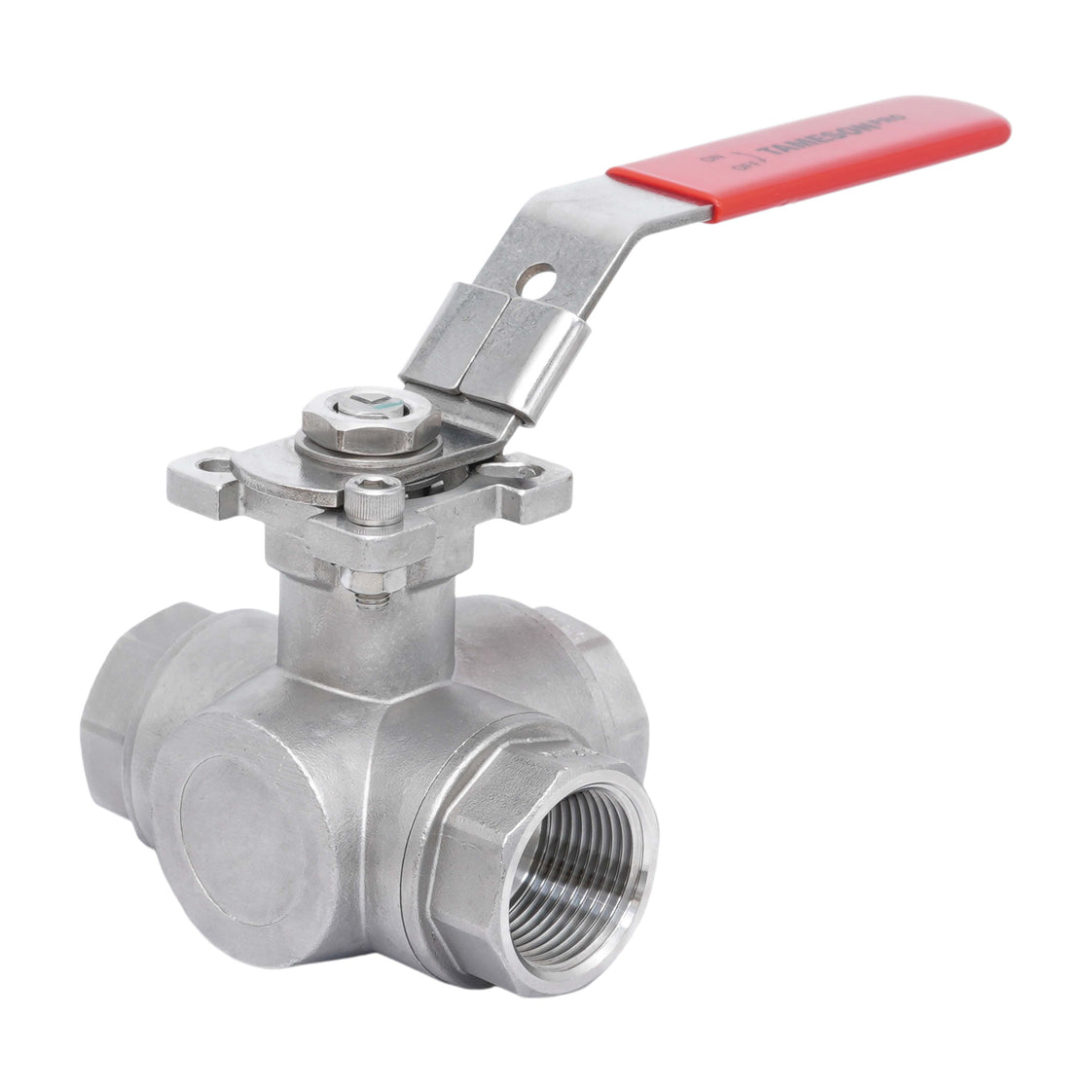

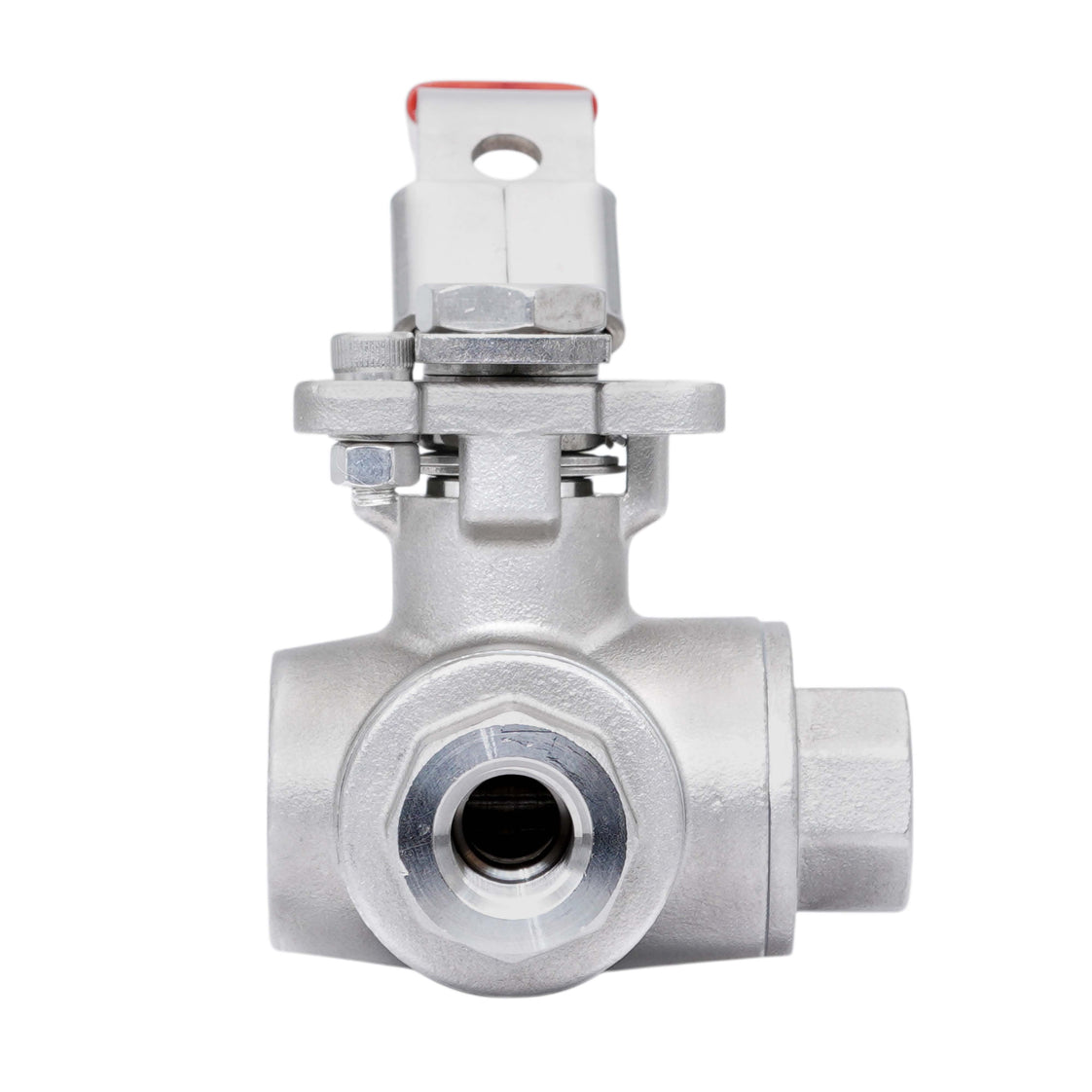

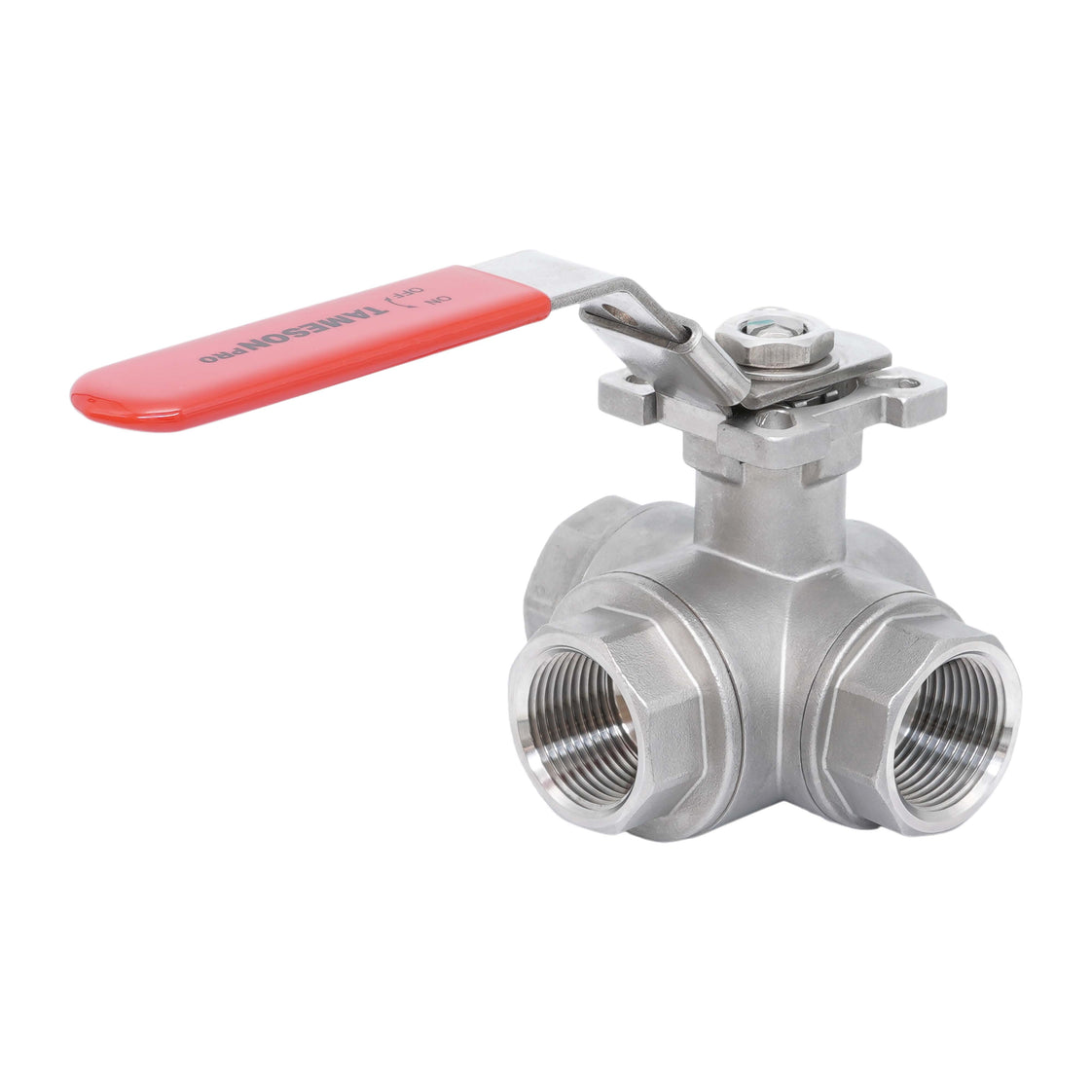

G 3/4'' 3-Wege T-Port Edelstahl Kugelhahn 69 Bar PTFE ISO-Top F03/F04 - TamesonPRO 1125-034-T

Dieser 3-Wege T-Port Edelstahl Kugelhahn 316 (1.4408) hat G 3/4 BSPP weibliche Anschlüsse und eine Bohrung von 16 mm. Das Gehäuse und die Kugel bestehen aus Edelstahl 316 (1.4408/CF8M) mit PTFE-Dichtungen, geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien bis zu 69 bar bei 20°C (1000 psi bei 68°F). Mit unserem breiten Sortiment an G 3/4 Fittings können Sie ihn an jedes Rohrleitungssystem anschließen.

Das Ventil kann in einem Temperaturbereich von -29 °C bis 150 °C (-20 °F bis 302°F) verwendet werden. Das Ventil hat einen Kv-Wert von 11,2 m³/h bei einem Differenzdruck von 1 bar (Cv = 12,9 gpm). Verwenden Sie den Vierteldrehgriff, um das Ventil zu bedienen. Durch eine Drehung um 90 Grad wechselt das Ventil die Position der Bohrung und die Flussrichtung. Der Griff besteht aus Edelstahl 1.4301. Die Anschlüsse überlappen sich während der Kugeldrehung. Das Ventil ist für elektrische und pneumatische Steuerung geeignet (ISO 5211 Flansch F03/F04).

Vorteile:

• Geeignet für aggressive Medien aufgrund des Gehäuses und der Kugel aus Edelstahl 316 (1.4408/CF8M)
• Maximaler Druck von bis zu 69 bar bei 20°C (1000 psi bei 68°F)
• Breiter Temperaturbereich von -29 °C bis 150 °C (-20 °F bis 302°F)
• Verriegelbarer Griff verhindert unbefugtes Manipulieren oder versehentliches Betätigen
• Geeignet für elektrische oder pneumatische Betätigung dank des ISO-Top Flansches F03/F04

Bohrung und Schaltfunktion

Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltkreisen wechseln oder alle drei Rohre verbinden. Die Anschlüsse überlappen sich während der Drehung.

Schematische Darstellung der Schaltfunktion von T-Port-Ventilen

Abmessunge

A=49mm, B=9mm, D=16mm, E=9mm F=41.5mm, G=41.5mm, H=82mm, J=3mm, K=3mm, L=42mm, M=36mm, N=42mm, W=141mm
