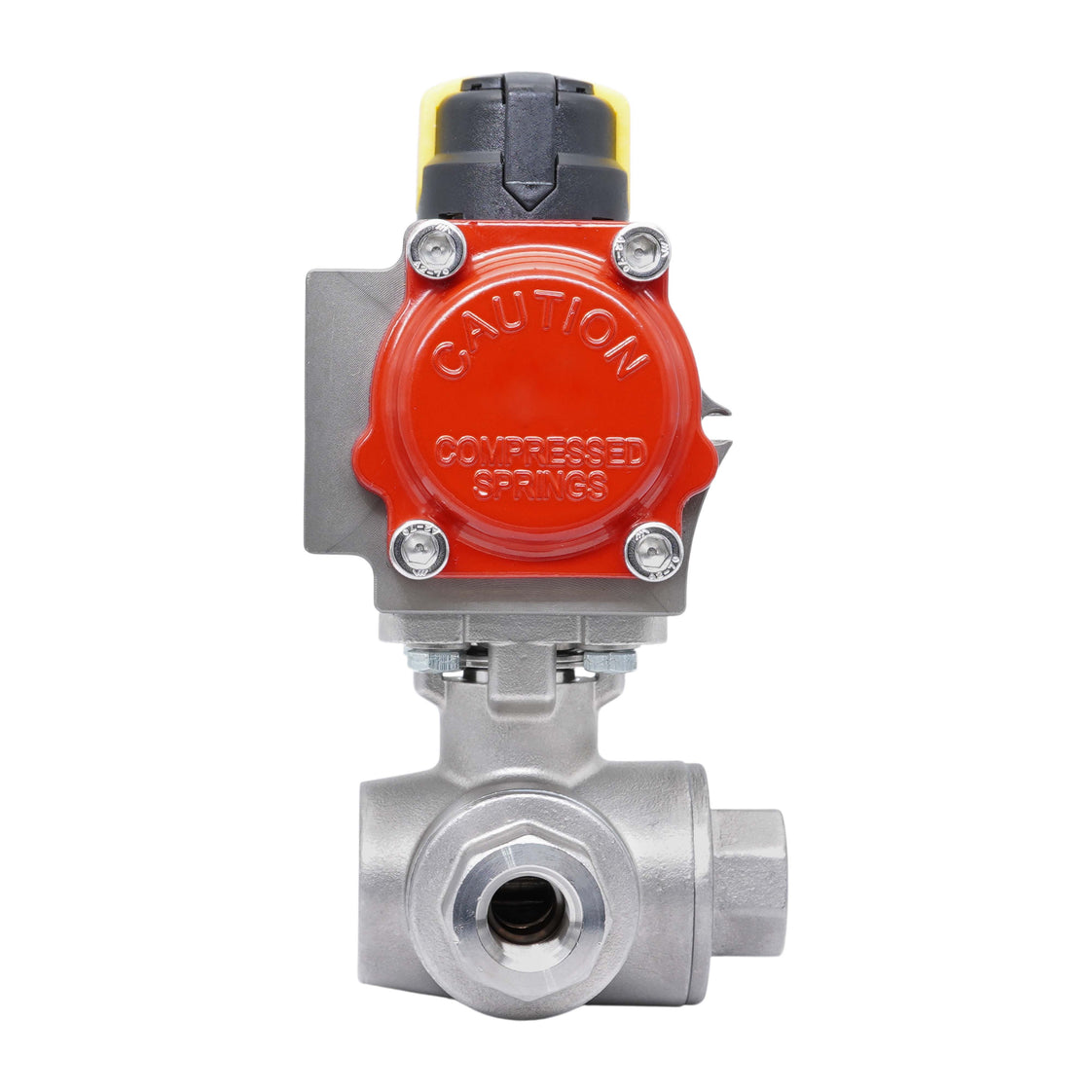

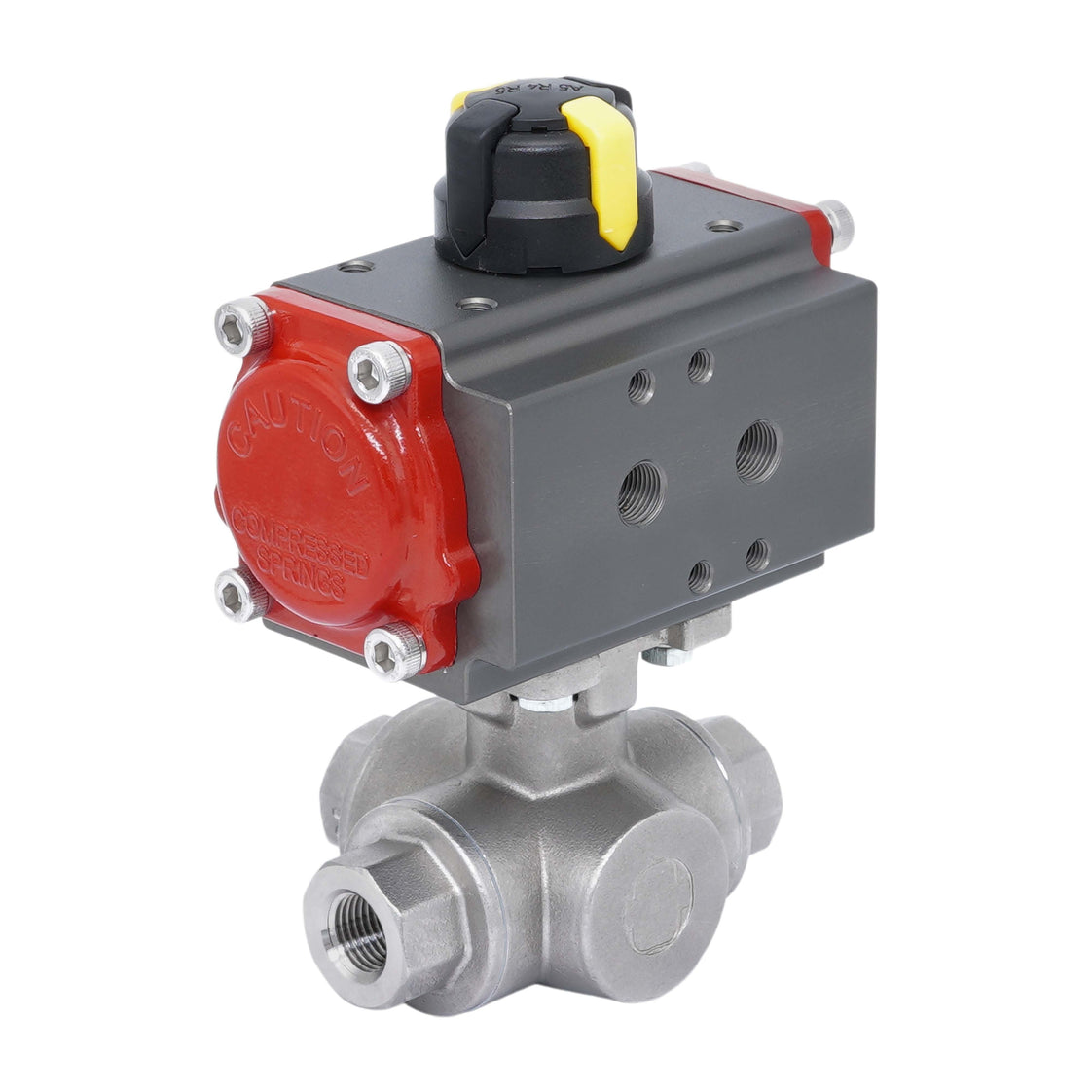

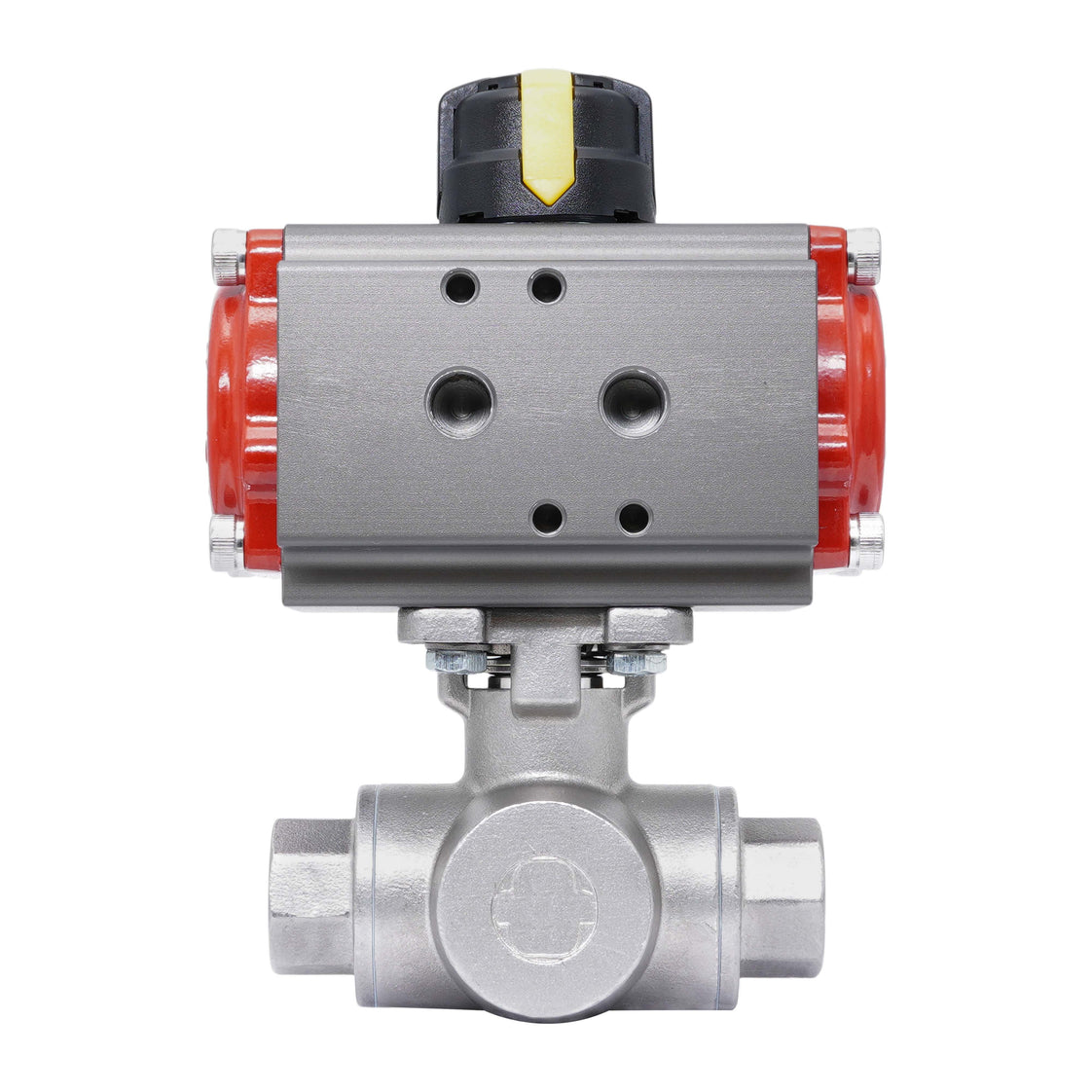

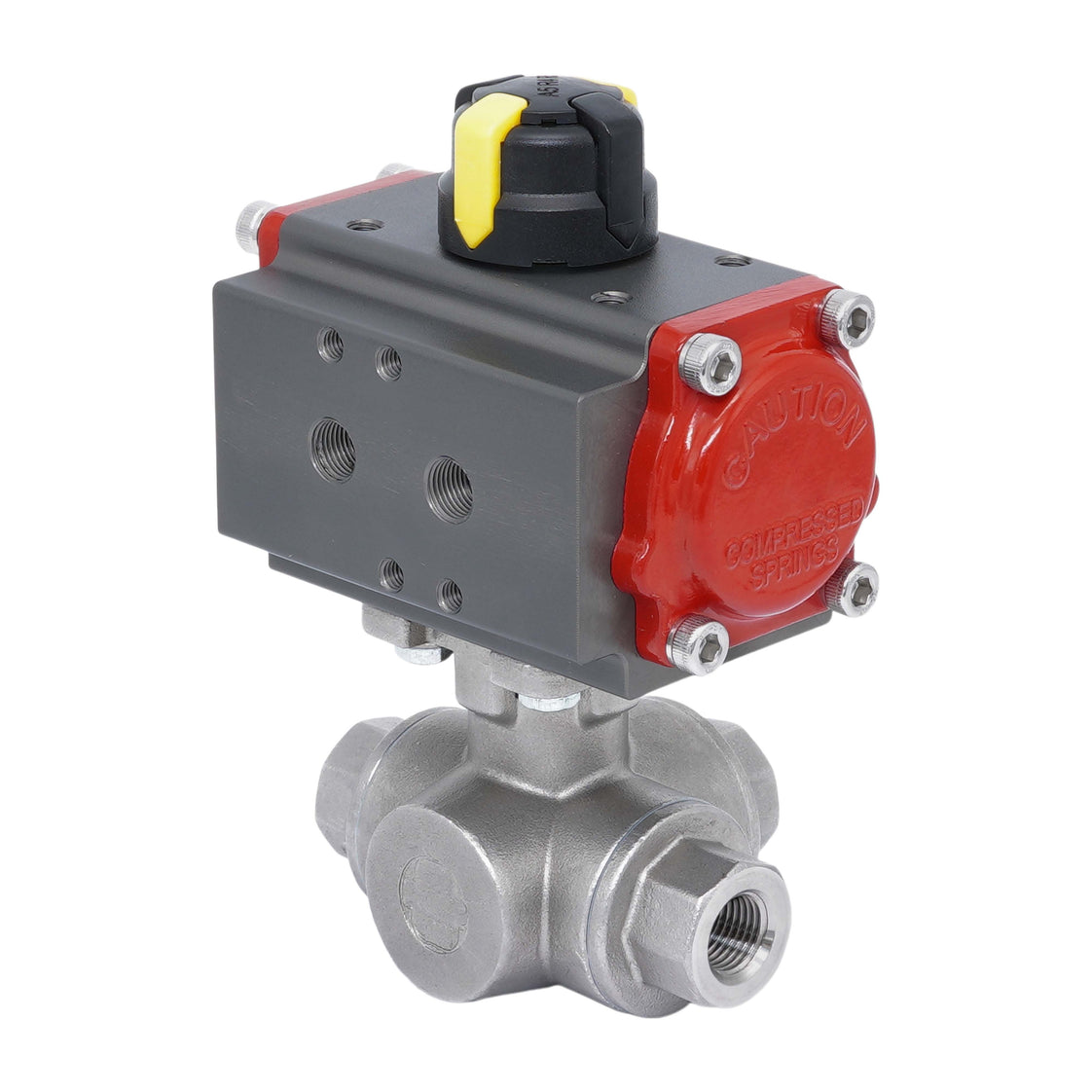

Rp 3/4'' L-Port 3-Wege Pneumatischer Edelstahl-Kugelhahn Doppeltwirkend

Dieser TamesonPRO 3-Wege Kugelhahn wird in Kombination mit einem pneumatischen Antrieb von JP Fluid Control angeboten. Das Ventil verfügt über eine Bohrungsgröße von 16 mm und Innengewindeanschlüsse Rp 3/4 Zoll BSPT. Es ist geeignet für Medientemperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil kann Drücke bis zu 69 bar bei 20°C (1000 psi bei 68°F) aushalten. Das Ventilgehäuse und die Kugel bestehen aus Edelstahl 1.4408 mit einer PTFE-Dichtung, wodurch es für verschiedene aggressive und korrosive Medien geeignet ist. Der Kv-Wert beträgt 11.2 m³/h (Cv = 12.9 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem Bar an.

Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnstangen- und Ritzelmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Der pneumatische Eingangsdruckbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Er ist geeignet für Umgebungstemperaturen von -20°C bis 80°C (-4°F bis 176°F). Zusätzlich verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen.

Vorteile:

• Direkte Montage eines 1/4 Namur Magnetventils möglich
• Garantierte über 500,000+ Zyklen für den pneumatischen Antrieb
• Deutlicher mechanischer Stellungsanzeiger oben zeigt die Ventilstellung an
• Schnelles Öffnen/Schließen
• Doppelt wirkend ermöglicht eine bessere Steuerung als einfachwirkende Antriebe
• Kann mit einer Endschalterbox (VDI/VDE 3845 80 x 30 mm) ausgestattet werden
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Doppelt wirkend verbraucht mehr Druckluft als einfachwirkende Antriebe

Bohrung und Schaltfunktion

Die Kugel hat einen L-Port. Durch eine 90Grad-Drehung der Kugel können Sie zwischen zwei Kreisläufen umschalten. Die Anschlüsse überlappen sich während der Drehung.

Schematische Darstellung der Schaltfunktion von L-Port Ventilen

1125 TamesonPRO Kugelhähne

Die Serie 1125 umfasst zuverlässige 3-Wege Kugelhähne mit L-Port oder T-Port. Das Gehäuse besteht aus Edelstahl, die Kugel ebenfalls aus Edelstahl und die Ventilsitze aus PTFE. Die Ventile sind geeignet für verschiedene aggressive und korrosive Medien bis maximal 69 bar (1000 psi). Geeignet für Temperaturen zwischen -29°C und 210°C (-20°F und 410°F). Kugelhähne der Serie 1125 verfügen alle über eine ISO 5211 Oberflansch (von F03 bis max. F07), was die Montage eines Antriebs ermöglicht.

JP Fluid Control pneumatische Antriebe

JP Fluid Control Zahnstangen- und Ritzel pneumatische Antriebe sind für den Betrieb von Vierteldrehungsventilen wie Absperrklappen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Regelmöglichkeiten. Mit einem langlebigen harteloxierten Aluminiumgehäuse liefern diese Antriebe ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit konstanter Drehmomentcharakteristik über den gesamten Schwenkbereich. Entwickelt für Präzision und Langlebigkeit, haben sie eine Lebensdauer von 500,000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einem vollautomatischen Prüfstand streng getestet, was sie für eine breite Palette industrieller Anwendungen geeignet macht.
