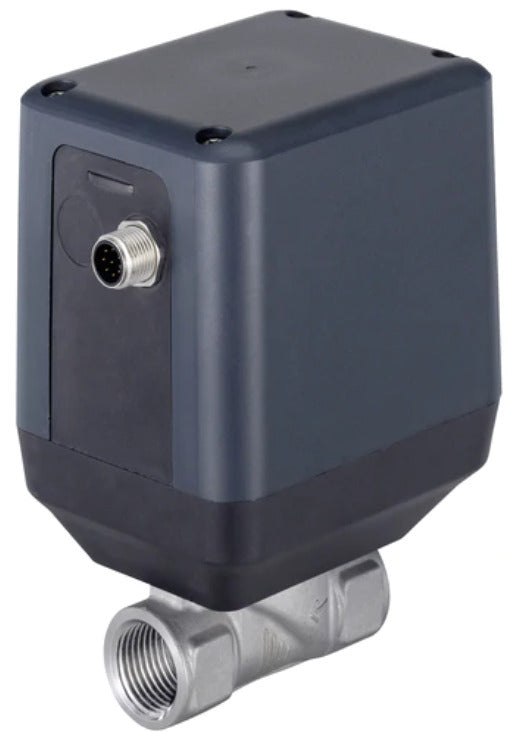

G 3/4 Zoll Edelstahl 24VDC 2-Wege Proportional Integrierter Prozessregler Scheibenventil 3285 312347
Bürkert 2/2-Wege Scheibenventil (Typ 3285) mit G 3/4 Zoll Innengewinde Anschlüssen. Entwickelt für die proportionale Durchflussregelung mit einem integrierten Prozesscontroller. Für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Differenzdruck von 0 bis 6 bar (0 bis 87 psi). Gehäuse aus Edelstahl mit Oxidkeramik/FKM-Dichtung und einem Durchmesser von 12 mm. Der Kv-Wert beträgt 3,9 m3/h. Das Ventil wird elektrisch betätigt mit einer Versorgungsspannung von 24 V DC, gesteuert über ein Feldbus-CANopen-Protokoll und mit einem Prozessaktuellwert 4-20 mA-Signal, das von einem externen Sensor bereitgestellt wird (ein PNP-Sensor muss verwendet werden). Es verwendet das Feldbusprotokoll als Schnittstelle zur Kommunikation mit der Hardware.
- Regulärer Preis
- €848,46
- Regulärer Preis
- €712,99
Beschreibung
Dieses Bürkert Proportionalregelventil hat einen integrierten PID-Controller. Das bedeutet, dass das Ventil automatisch die Öffnungsgeschwindigkeit steuert, um einen Sollwertprozesswert zu erreichen, wie z.B. eine Temperatur oder einen Druck. Ein Fieldbus (CANOpen)-Eingang muss für sowohl die aktuellen als auch die Sollwerte verwendet werden. Der aktuelle Wert kann über einen Fieldbus (CANOpen)-Ausgang überwacht werden. Darüber hinaus kann diese Version mit dem Fieldbus (CANOpen)-Protokoll (Burkert-spezifisch) konfiguriert werden. Dies ermöglicht es beispielsweise, die PID-Parameter anzupassen. Dieses Bürkert Proportionalregelventil hat einen integrierten PID-Controller. Das bedeutet, dass das Ventil automatisch die Öffnungsgeschwindigkeit steuert, um einen Sollwertprozesswert zu erreichen, wie z.B. eine Temperatur oder einen Druck. Ein 4-20 mA Eingangssignal muss für den aktuellen Prozesswert verwendet werden. Der Sollwert des Ventils wird konfiguriert und der Ausgang wird über einen digitalen Fieldbus (CANOpen) überwacht. Dies ermöglicht es beispielsweise, die PID-Parameter anzupassen.
Das 2-Wege-Ventil hat G 3/4 Zoll Innengewinde und ein internes Orifice von 12 mm. Dies ergibt einen Kv-Wert von 3,9 m3/h (Cv-Wert 4,5084 GPM). Verwenden Sie unseren Kv-Rechner, um den optimalen Kv-Wert für Ihren Druck und Durchfluss zu bestimmen.
Das Bürkert 3285 Ventil hat zwei Oxidkeramikscheiben, die beide eine Öffnung haben. Durch das Verschieben einer Scheibe über die andere kann der Überdeckungsgrad der Löcher variiert und somit die Öffnung des Ventils verändert werden. Die Position der Scheibe wird von einem Schrittmotor betätigt und hält eine Position mit minimalem Energieverlust. Dies macht dieses Ventil sehr energieeffizient.
Das Ventil wird elektrisch betrieben mit einer Versorgungsspannung von 24 V DC. Die elektrischen Anschlüsse am Aktuator sind 5-poliger männlicher M12-Stecker und 5-poliger weiblicher M12-Stecker.
Es kann für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Druck von 0 bis 6 bar (0 bis 87 psi) verwendet werden. Das Gehäuse besteht aus Edelstahl und hat eine Oxidkeramik/FKM-Dichtung.
Das Ventil benötigt 4 Sekunden, um von der vollständig offenen in die vollständig geschlossene Position zu gelangen. Der Durchfluss erfolgt über den Sitz. Sie sind geeignet für die Regelung von sauberen Medien, die nicht mit den Gehäuse- und Dichtmaterialien reagieren. Die Umgebungstemperatur liegt zwischen -10 und 60°C. Bitte konsultieren Sie das Handbuch, um den richtigen Arbeitszyklus im Temperaturbereich zu finden.
Vorteile:
- Schnelle Reaktionszeit
- Ausgestattet mit einem integrierten Prozesscontroller
- Verwendet ein Fieldbus (CANOpen)-Protokoll als Parametrierungs-Schnittstelle
- Der Aktuator verfügt über eine energiesparende Funktion
- Gehäuse beständig gegen korrosive und aggressive Medien dank des Edelstahl-Designs
- Geeignet für die Prozesskontrolle aufgrund der integrierten PID-Funktion
- LED-Anzeige zeigt die Position des Ventils an
Nachteile:
- Empfindlich gegenüber Schmutz, daher sollte ein Filter stromaufwärts angewendet werden (≤ 0,3 mm)
3285-Serie
Die Burkert-Serie 3285 ist für die Regelung des Durchflusses von flüssigen und gasförmigen Medien konzipiert. Nur saubere, flüssige oder gasförmige Medien, die nicht mit den Körpern und Dichtmaterialien reagieren, dürfen geregelt werden. Das Ventil verwendet eine keramische Scheibe, um die Größe des Orifices zu ändern, die in Größen von 8 bis 25 mm erhältlich sind. Es gibt zwei Scheiben, eine fungiert als Sitz des Ventils und bewegt sich nicht, während die andere rotiert und den Durchmesser des Orifices ändert. Diese sind geeignet für Betriebsdrücke von 0 bis 6 bar (0 bis 87 psi) und Medientemperaturen von 0 bis 70 °C (32 bis 158 °F). Typ 3285 ist als Standard-ON/OFF- oder proportionalventil, als Version mit integriertem Positionierer und als Version mit integriertem Prozesscontroller erhältlich. Diese Regelventile sind in Edelstahl- und Messingausführung erhältlich.
