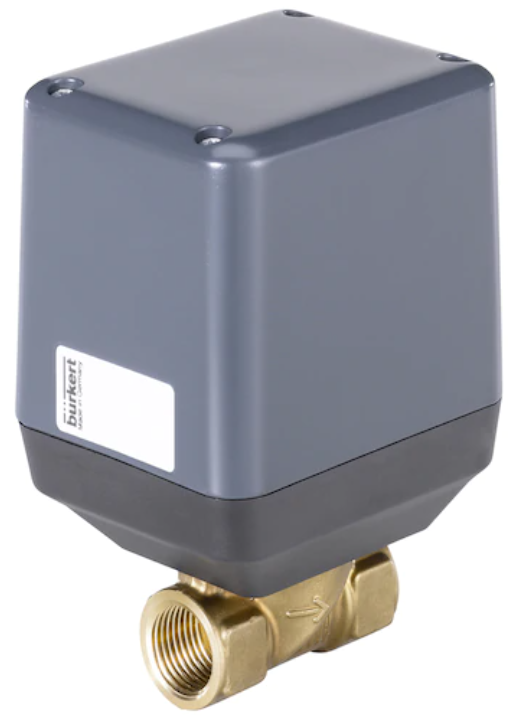

G 3/4 Zoll Messing 24VDC 2-Wege Proportionaler integrierter Stellungsregler Scheibenventil 3285 312316
Bürkert 2/2-Wege Scheibenventil (Typ 3285) mit G 3/4 Zoll Innengewinde Anschlüssen. Entwickelt für die proportionale Durchflussregelung mit einem integrierten Positioniermodul. Für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Differenzdruck von 0 bis 6 bar (0 bis 87 psi). Gehäuse aus Messing mit oxidkeramischer/FKM-Dichtung und einem Durchmesser von 12 mm. Der Kv-Wert beträgt 3,9 m3/h. Das Ventil wird elektrisch mit einer Versorgungsspannung von 24 V DC betätigt.
- Regulärer Preis
- €737,79
- Regulärer Preis
- €619,99
Beschreibung
Das 2-Wege-Ventil hat G 3/4 Zoll Innengewinde und eine interne Öffnung von 12 mm. Dies ergibt einen Kv-Wert von 3,9 m3/h (Cv-Wert 4,5084 GPM). Verwenden Sie unseren Kv-Rechner, um den optimalen Kv-Wert für Ihren Druck und Durchfluss zu bestimmen.
Das Bürkert 3285 Ventil hat zwei oxidkeramische Scheiben, die beide eine Öffnung haben. Durch das Verschieben einer Scheibe über die andere kann der Grad der Überlappung der Löcher variiert und somit die Öffnung des Ventils gesteuert werden. Die Position der Scheibe wird von einem Schrittmotor betätigt und hält eine Position mit minimalem Energieverlust. Dies macht dieses Ventil sehr energieeffizient.
Das Ventil wird elektrisch mit einer Versorgungsspannung von 24 V DC betrieben. Der elektrische Anschluss am Aktuator ist ein 5-poliger männlicher M12 Stecker.
Es kann für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Druck von 0 bis 6 bar (0 bis 87 psi) verwendet werden. Das Gehäuse besteht aus Messing und hat eine oxidkeramische/FKM-Dichtung.
Das Ventil benötigt 4 Sekunden, um von der vollständig offenen in die vollständig geschlossene Position zu gelangen. Der Durchfluss erfolgt über den Sitz. Sie sind geeignet für die Regelung von sauberen Medien, die nicht mit den Gehäuse- und Dichtmaterialien reagieren. Die Umgebungstemperatur liegt zwischen -10 und 60°C. Bitte konsultieren Sie das Handbuch, um den richtigen Arbeitszyklus innerhalb des Temperaturbereichs zu finden.
Vorteile:
- Schnelle Reaktionszeit
- Ausgestattet mit einem integrierten Positionierer
- Verwendet ein Fieldbus (CANOpen) Protokoll als Parametrierungsinterface
- Der Aktuator verfügt über eine Energiesparfunktion
- LED-Anzeige zeigt die Position des Ventils an
Nachteile:
- Empfindlich gegenüber Schmutz, daher sollte ein Filter stromaufwärts angewendet werden (≤ 0,3 mm)
3285 Serie
Die Burkert Serie 3285 ist für die Regelung des Durchflusses von flüssigen und gasförmigen Medien konzipiert. Nur saubere, flüssige oder gasförmige Medien, die nicht mit den Körpern und Dichtmaterialien reagieren, dürfen geregelt werden. Das Ventil verwendet eine keramische Scheibe, um die Größe der Öffnung zu ändern, die in Größen von 8 bis 25 mm erhältlich ist. Es gibt zwei Scheiben, eine fungiert als Sitz des Ventils und bewegt sich nicht, während die andere rotiert und den Durchmesser der Öffnung ändert. Diese sind geeignet für Betriebsdrücke von 0 bis 6 bar (0 bis 87 psi) und Medientemperaturen von 0 bis 70 °C (32 bis 158 °F). Typ 3285 ist als Standard ON/OFF oder proportional Ventil, als Version mit integriertem Positionierer und als Version mit integriertem Prozessregler erhältlich. Diese Regelventile sind in Edelstahl und Messing Bauform erhältlich.
