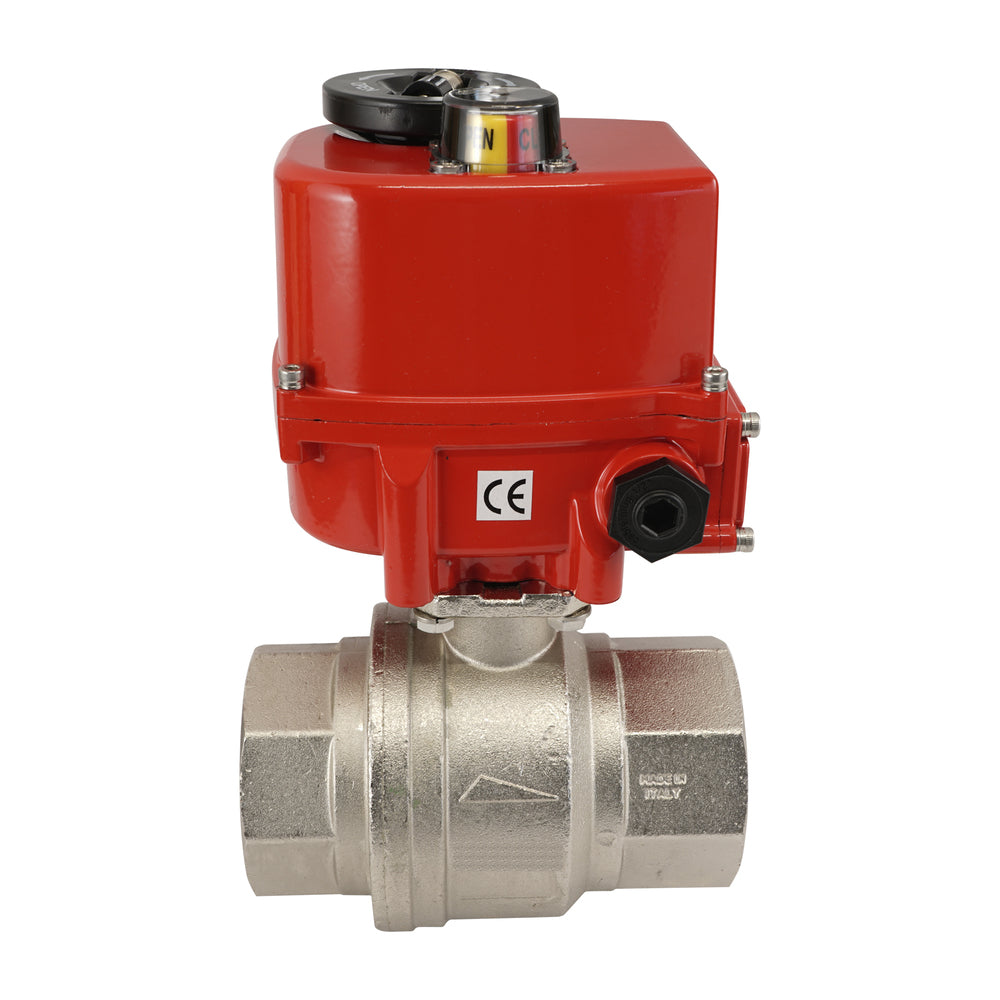

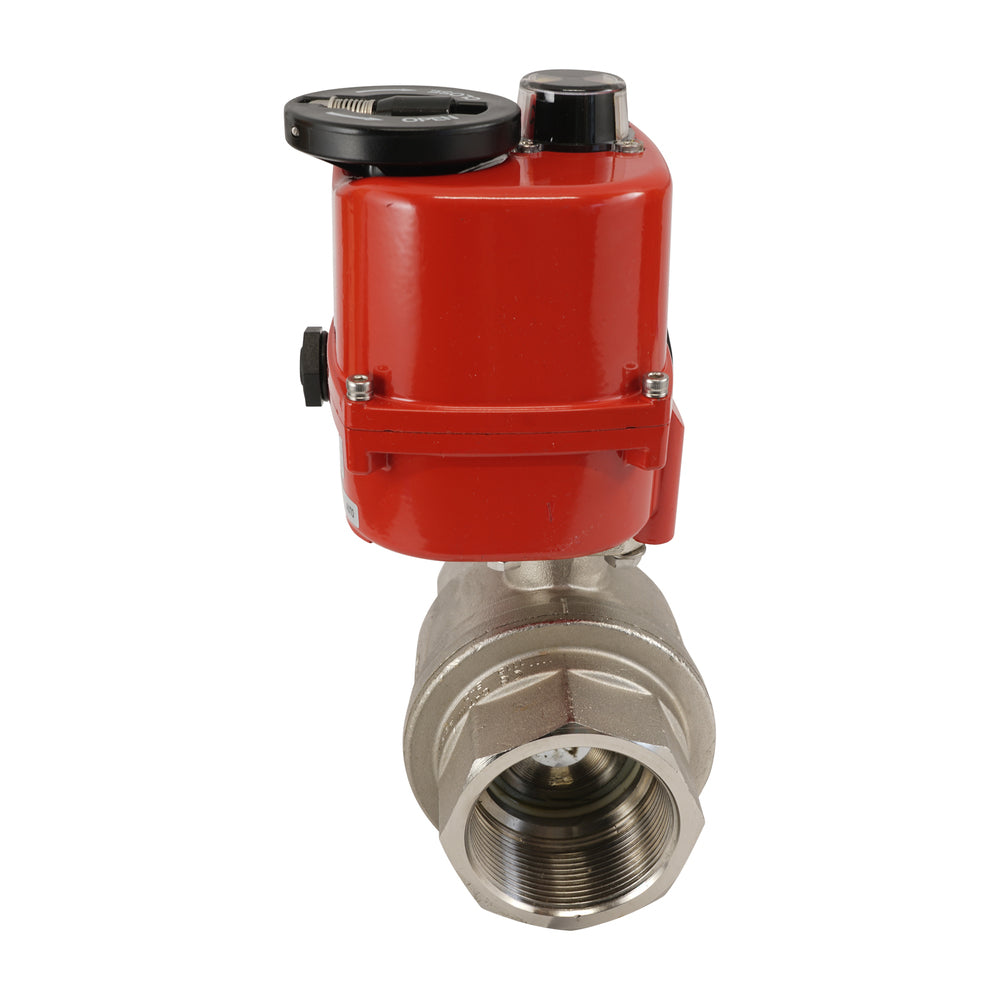

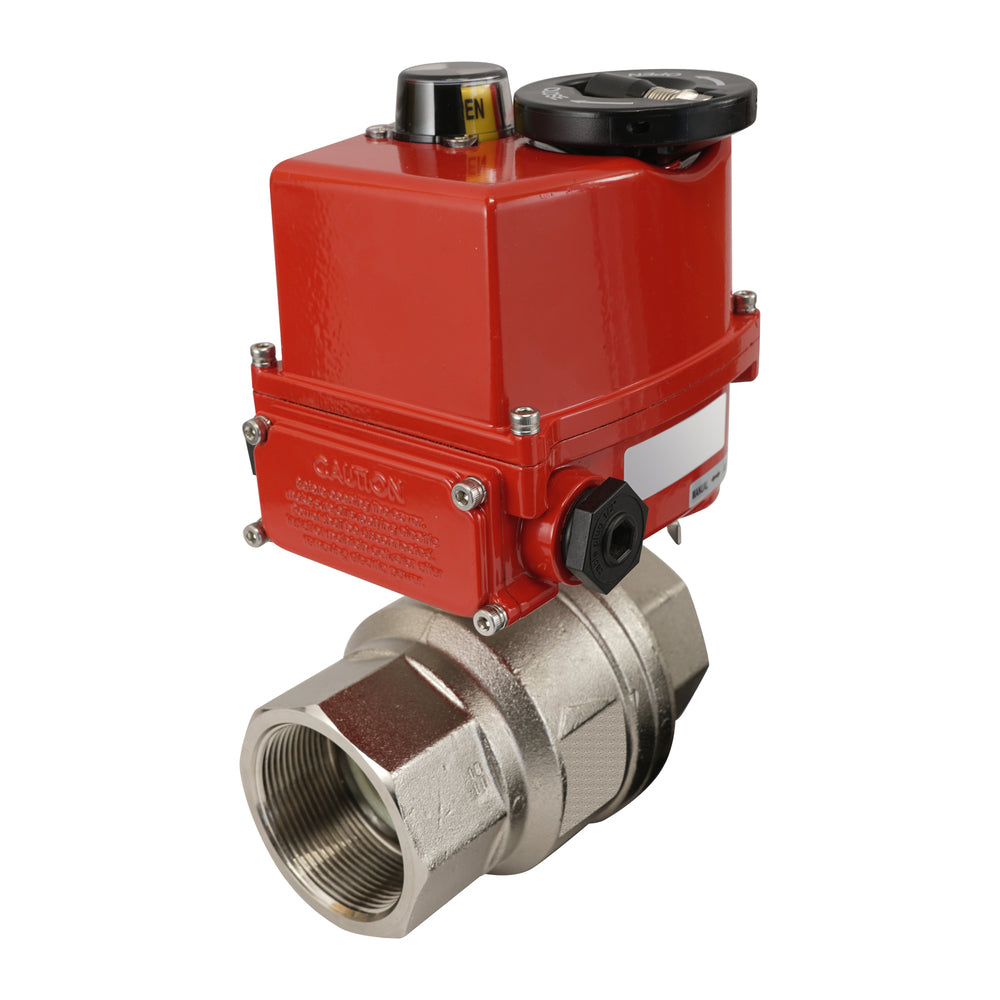

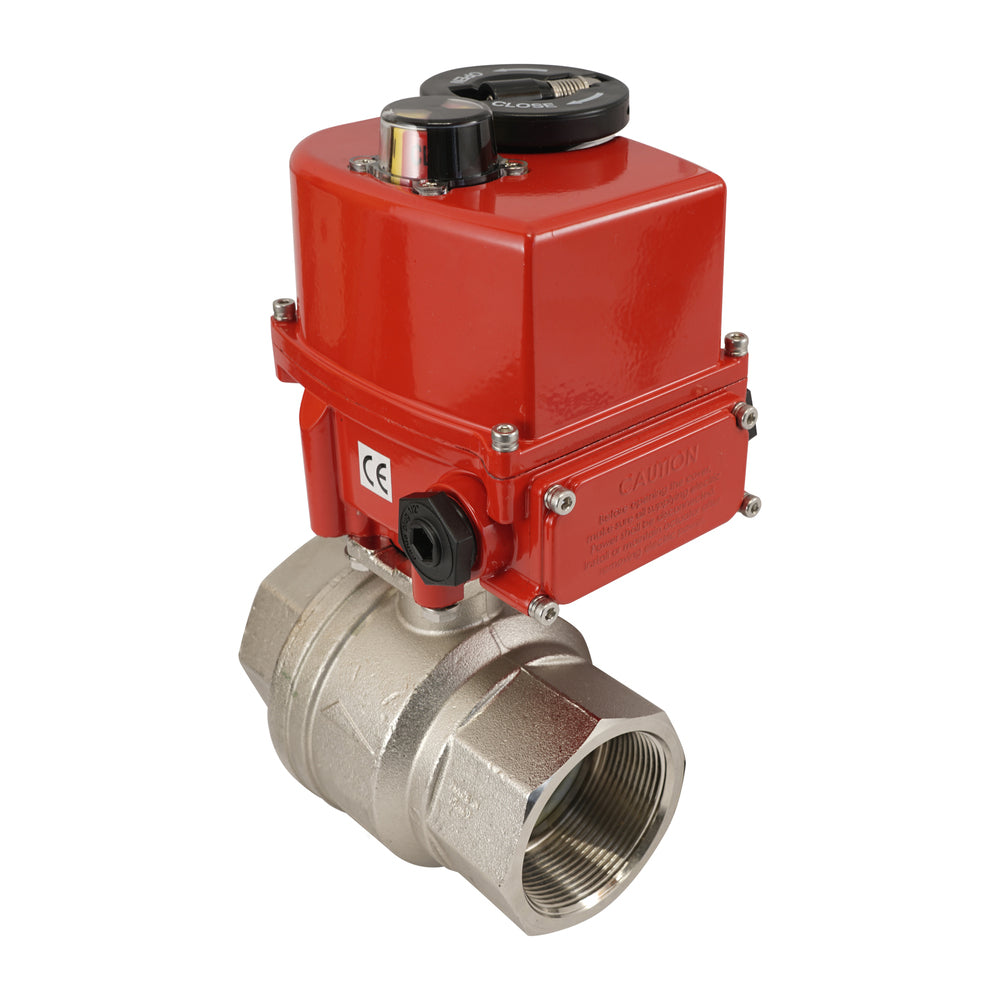

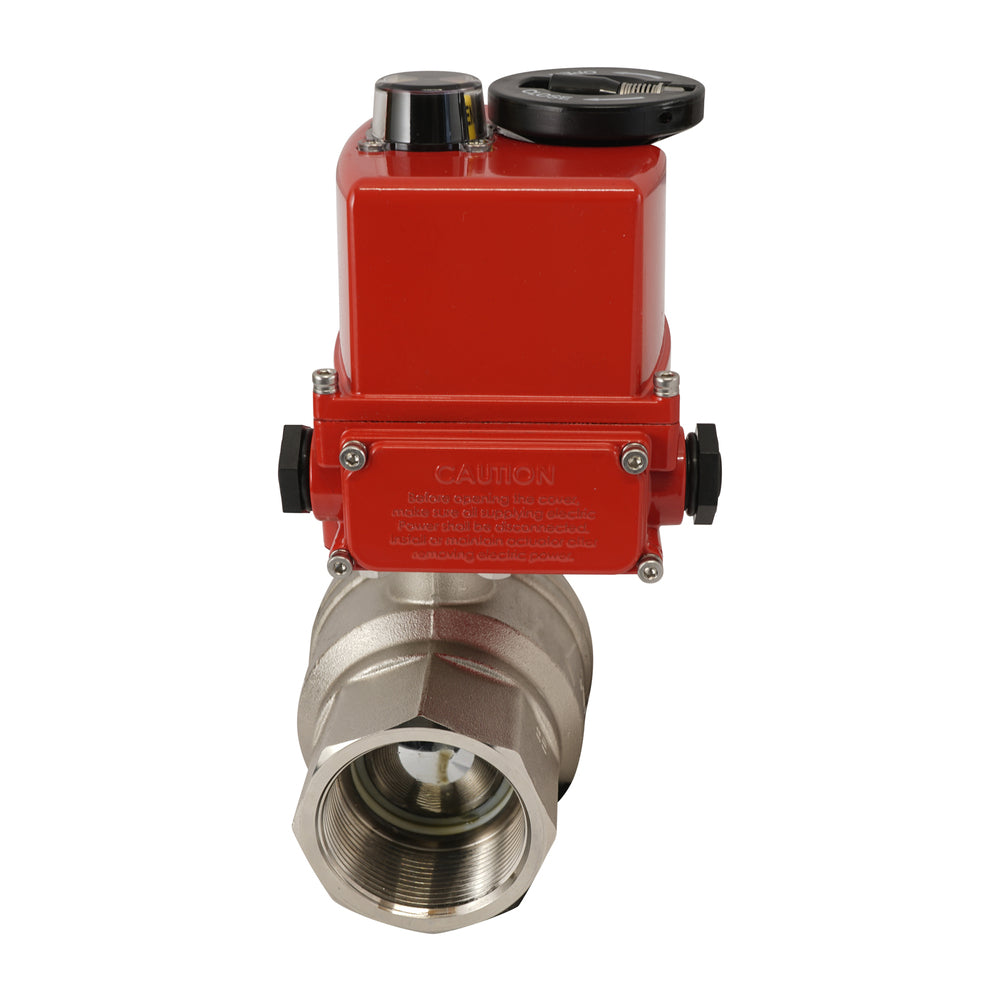

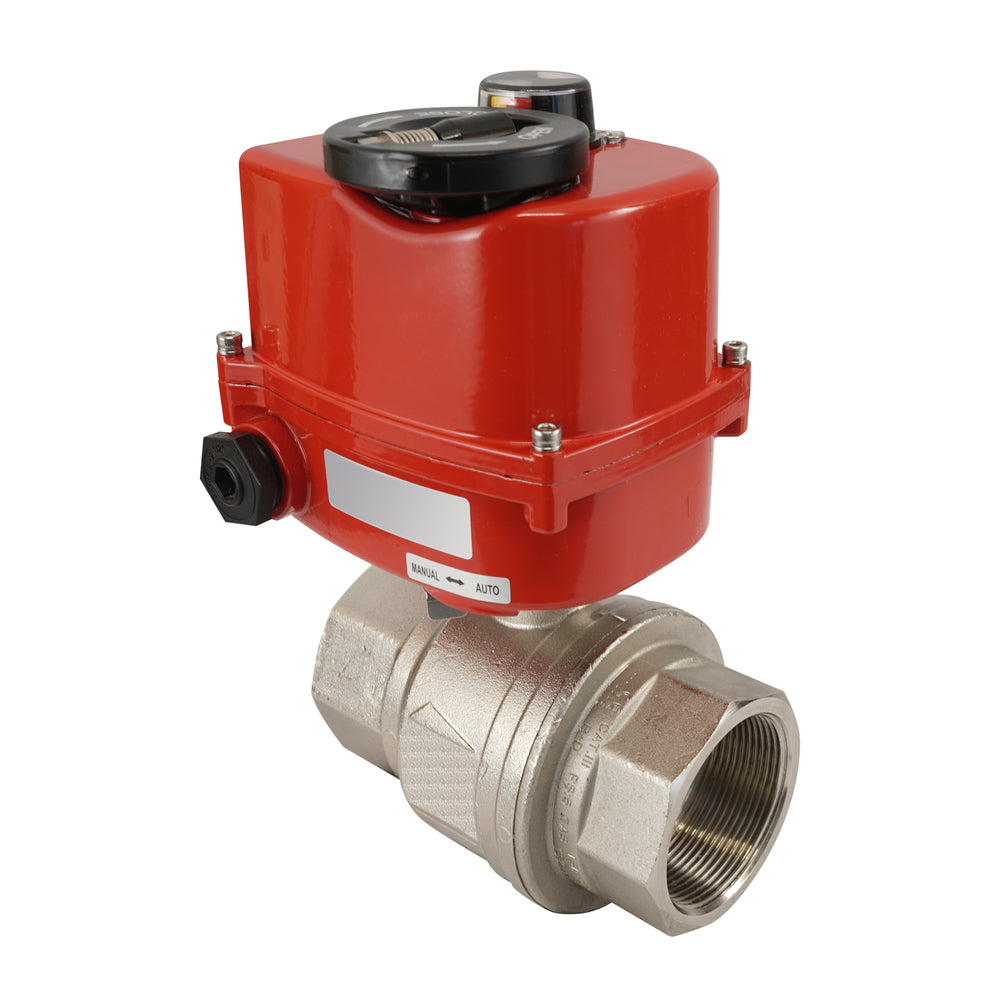

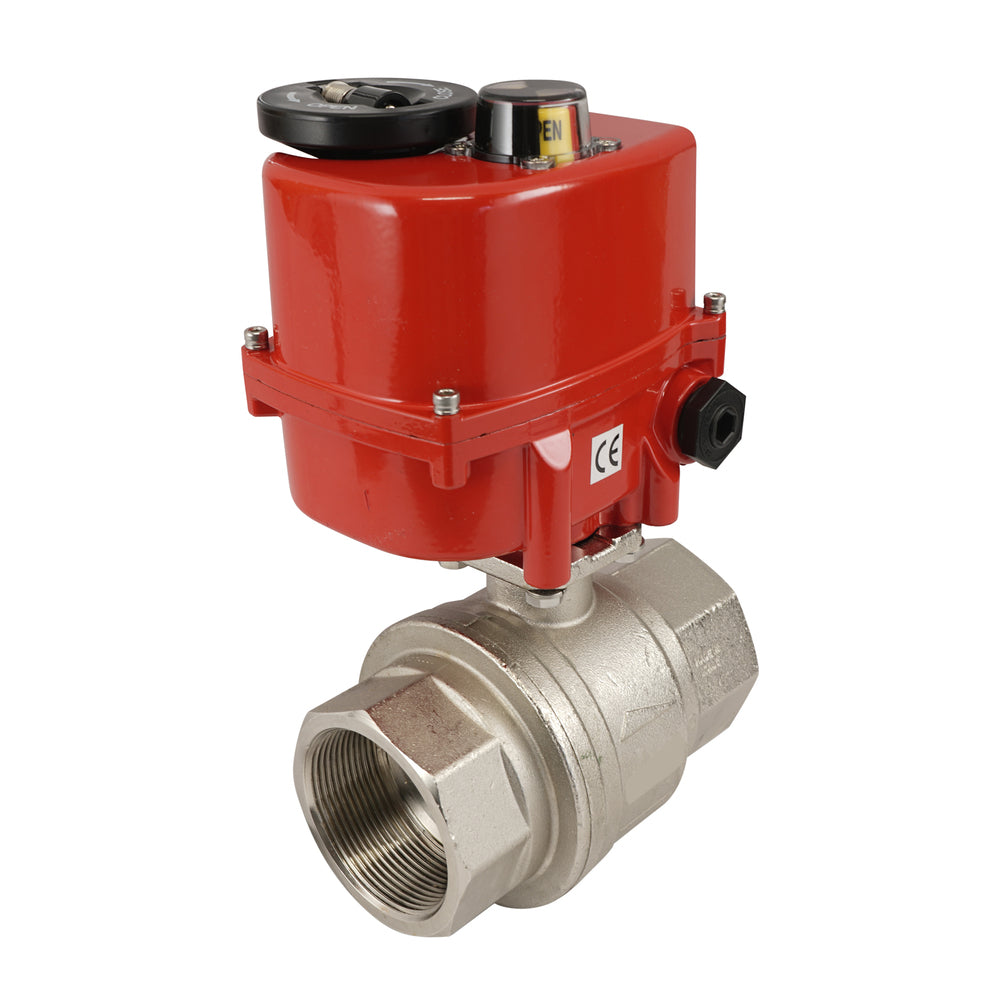

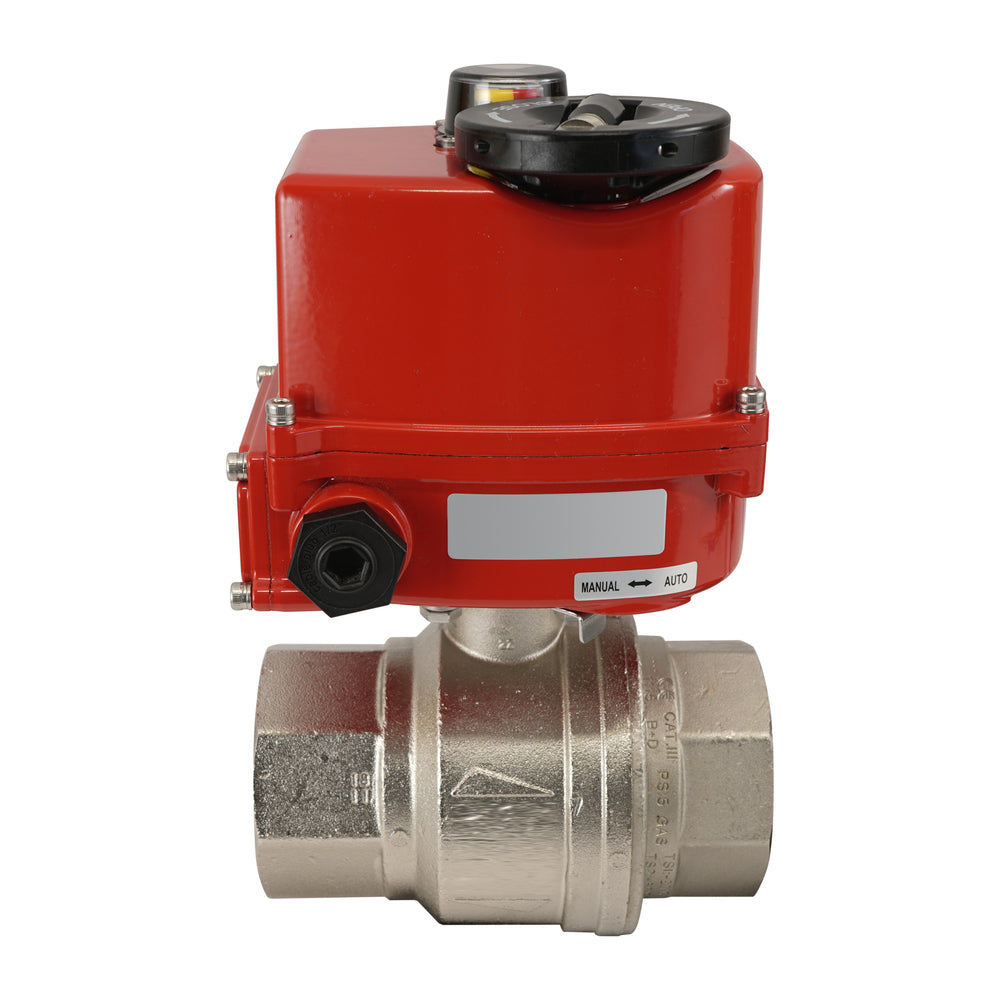

G 3 Zoll 2-Wege Messing Elektrischer Kugelhahn 24 V AC/DC
Dieser elektrische Antrieb wird in Kombination mit einem 2-Wege-Kugelhahn aus Messing angeboten. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Der Kugelhahn hat zwei Anschlussstellen mit G3-Zoll-Innengewinde. Blende von 76 mm (Kv-Wert 615 m3/h), mittlerer Temperaturbereich von -20 bis 120 °C und ein maximaler Druck von 25 bar. Mit dem Gehäuse des Stellantriebs erhält das Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -10 bis 50 °C. Zugelassen für Erd- oder Flüssiggas bei max. 5 bar und 60 °C (EN311 DVGW).
- Regulärer Preis
- €897,76
- Regulärer Preis
- €754,42
Beschreibung
Dieser elektrische Antrieb wird in Kombination mit einem 2-Wege-Kugelhahn angeboten. Er kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 50 Nm (höheres Bremsmoment, siehe Handbuch) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauer von S2 und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Der Antrieb wird über den Flansch ISO 5211 F03, F05 oder F07 auf die Armatur montiert. Das 2-Wege-Messingventil hat zwei Anschlussstellen von G3 Zoll. Das Medium fließt durch eine 76-mm-Bohrung (Kv-Wert von 615 m3/h) und die Temperatur kann zwischen -20 und 120 °C bei einem Druck unter 25 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Dank des robusten Gehäuses hat der Aktuator die Schutzart IP67 und kann einer Umgebungstemperatur von -10 bis 50 °C standhalten. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Pros:
- Zugelassen für Erd- oder Flüssiggas bei max. 5 bar und 60 °C (EN311 DVGW)
- Er hat ein robustes IP67-Gehäuse
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
Nachteile
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
Baureihe BL2B
BL2BA Kugelhahn
Die Kugelhähne der Serie BL2BA sind zuverlässige 2-Wege-Kugelhähne mit einem Messinggehäuse. Die Kugel ist aus hartverchromtem Messing und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene Medien wie Wasser, Öl oder Luft bis zu einem maximalen Druck von 20 - 40 bar je nach Durchmessergröße (G 1/4 - G 4) geeignet. Geeignet für Temperaturen zwischen -20 und 160 Grad Celsius. Bei korrosiven oder aggressiven Medien ist ein Ventil aus PVC oder Edelstahl besser geeignet. Die Kugelhähne der Serie BL2BA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.
AG5 Aktuator
Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.Kugelhahn BL2BA-300
Betätigungselement: AG-550-B
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
