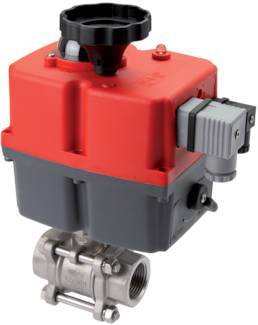

G1-1/2'' 24-240V AC/DC Fail-Safe 2-Wege Edelstahl Kugelhahn

Dieser elektrische Stellantrieb mit Fail-Safe-Funktion wird in Kombination mit einem 2-Wege-Kugelhahn angeboten. Er kann das Ventil in 9 Sekunden von 0-90 Grad drehen, bei einem Betriebsdrehmoment von 20 Nm (höheres Bremsdrehmoment, siehe Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Es ist außerdem mit einer elektronischen Sicherheitsfunktion (BSR) ausgestattet, die eine Rückstellung der Batterie ermöglicht. Bei einem Stromausfall versorgt die Batterie den Aktuator ausreichend, um das Ventil wieder in den Normalzustand zu versetzen (normalerweise offen/geschlossen, je nachdem, wie es montiert ist). Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann. Der Antrieb wird über den ISO 5211 F03, F04 oder F05 Flansch (14 mm) auf den Kugelhahn montiert. Das 2-Wege-Edelstahlventil hat zwei Anschlussstellen G1 1/2". Das Medium fließt durch eine 40-mm-Bohrung (Kv-Wert von 170 m3/h) und die Temperatur kann zwischen -20 - 180 °C bei 63 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Der Kugelhahn ist 3-teilig, so dass er auseinandergenommen und gründlich gereinigt werden kann. Das robuste Polyamid (PA)-Gehäuse des Aktuators verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Pros:

• Es ist mit einem Batteriesicherheitsrücklauf (BSR) ausgestattet, der den Stellantrieb mit Strom versorgt, um das Ventil in seinen normalen Zustand zurückzudrehen.
• Er hat ein robustes IP67-Gehäuse
• Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
• Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
• Der Kugelhahn ist 3-teilig, so dass er auseinandergenommen und gründlich gereinigt werden kann.

Nachteile

• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer

Baureihe J4C

BL2SA3 Kugelhahn

Die Kugelhähne der Serie BL2SA3 sind zuverlässige 2-Wege-Kugelhähne mit einem Gehäuse aus Edelstahl. Die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Sie sind für Temperaturen zwischen -20 und 180 Grad Celsius geeignet und von der Größe G 1/4" bis G 4" erhältlich. Die Kugelhähne der Serie BL2SA3 haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F10), der die Montage eines Stellantriebes ermöglicht.

J4C Aktuator

Die elektrischen Hochspannungs-Ventilantriebe J4C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm.
Der ausfallsichere oder modulierende elektrische Stellantrieb J4C ist derselbe wie der standardmäßige ein- und ausschaltbare J4C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J4C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J4C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Ersatzteile

Kugelhahn BL2SA3-112
Betätigungselement: V2S44

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
