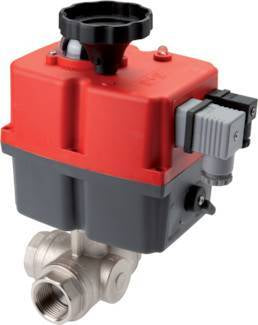

G1-1/2'' T-Anschluss 24-240V AC/DC Modulierender 3-Wege-Edelstahl-Kugelhahn

Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-Kugelhahn angeboten. Er kann die Armatur in 10 Sekunden von 0-90 Grad drehen, bei einem Betriebsdrehmoment von 20 Nm (höheres Bremsmoment, siehe Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA/0-10 V benötigt. Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann. Der Antrieb wird über den ISO 5211 F03, F04 oder F05 Flansch (14 mm) auf den Kugelhahn montiert. Das 3-Wege-Edelstahl-Ventil hat drei Anschlussstellen G1 1/2". Das Medium fließt durch eine 32er Bohrung (Kv-Wert von 70 m3/h) und die Temperatur kann zwischen -20 - 180 °C bei 63 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Das robuste Polyamid (PA)-Gehäuse des Aktuators verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Pros:

• Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA/0-10 V
• Er hat ein robustes IP67-Gehäuse
• Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
• Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen

Nachteile

• Der Antrieb ist nicht mit einer Batteriesicherheitsrückstellung (BSR) ausgestattet, kann aber bei Stromausfall manuell bedient werden
• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer

Baureihe J3C

BL3SA Kugelhahn

Die Kugelhähne der Serie BL3SA sind zuverlässige 3-Wege-Kugelhähne mit einem L-Anschluss oder T-Anschluss. Das Gehäuse ist aus rostfreiem Stahl, die Kugel ist ebenfalls aus rostfreiem Stahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4" bis G 2". Die Kugelhähne der Serie BL3SA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.

J3C-Aktuator

Die elektrischen Hochspannungs-Ventilantriebe J3C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm.
Der ausfallsichere oder modulierende elektrische Stellantrieb J3C ist derselbe wie der standardmäßige ein- und ausschaltbare J3C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J3C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J3C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Ersatzteile

Kugelhahn BL3SAT-112
Betätigungselement: J3C-S20-05-14-DPS

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
