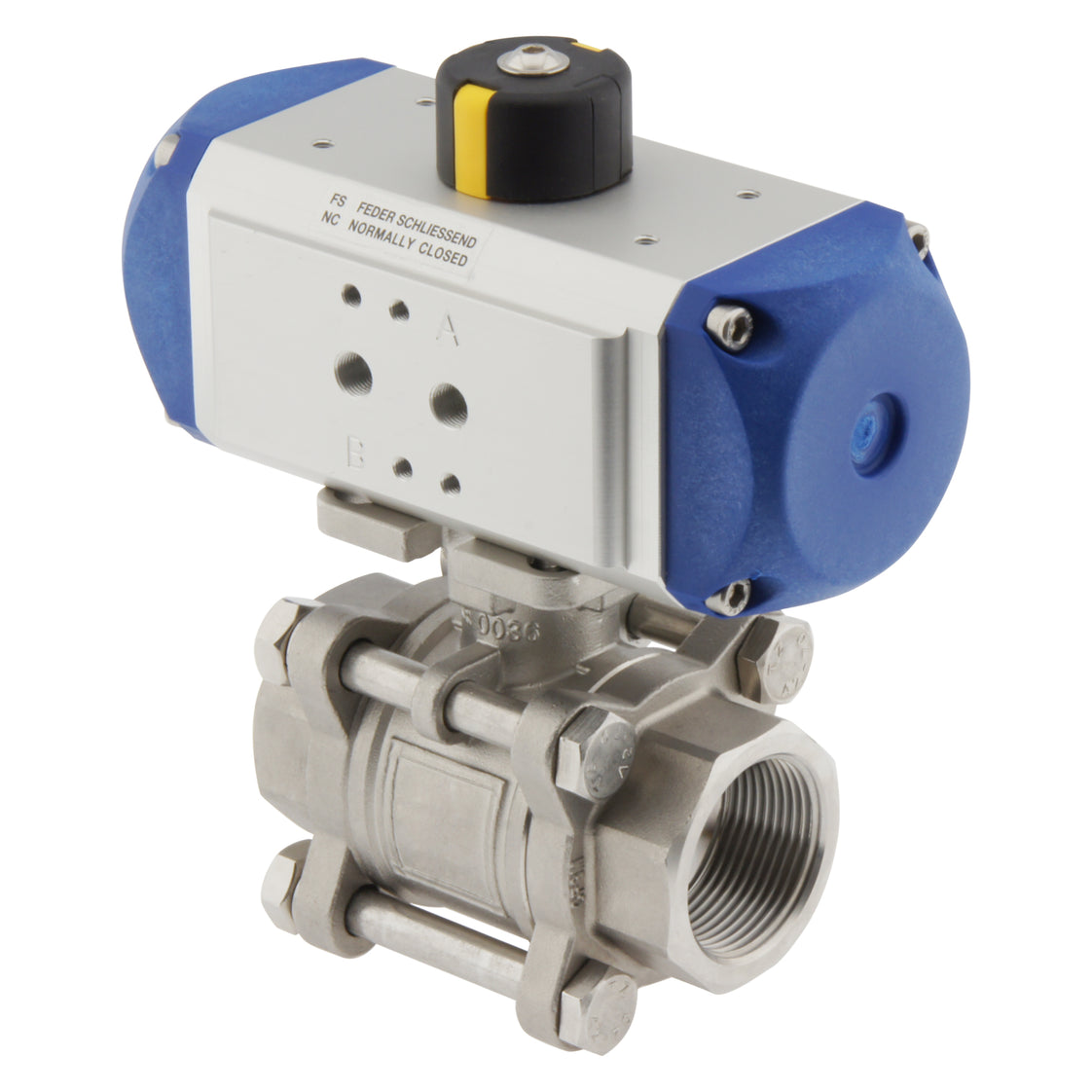

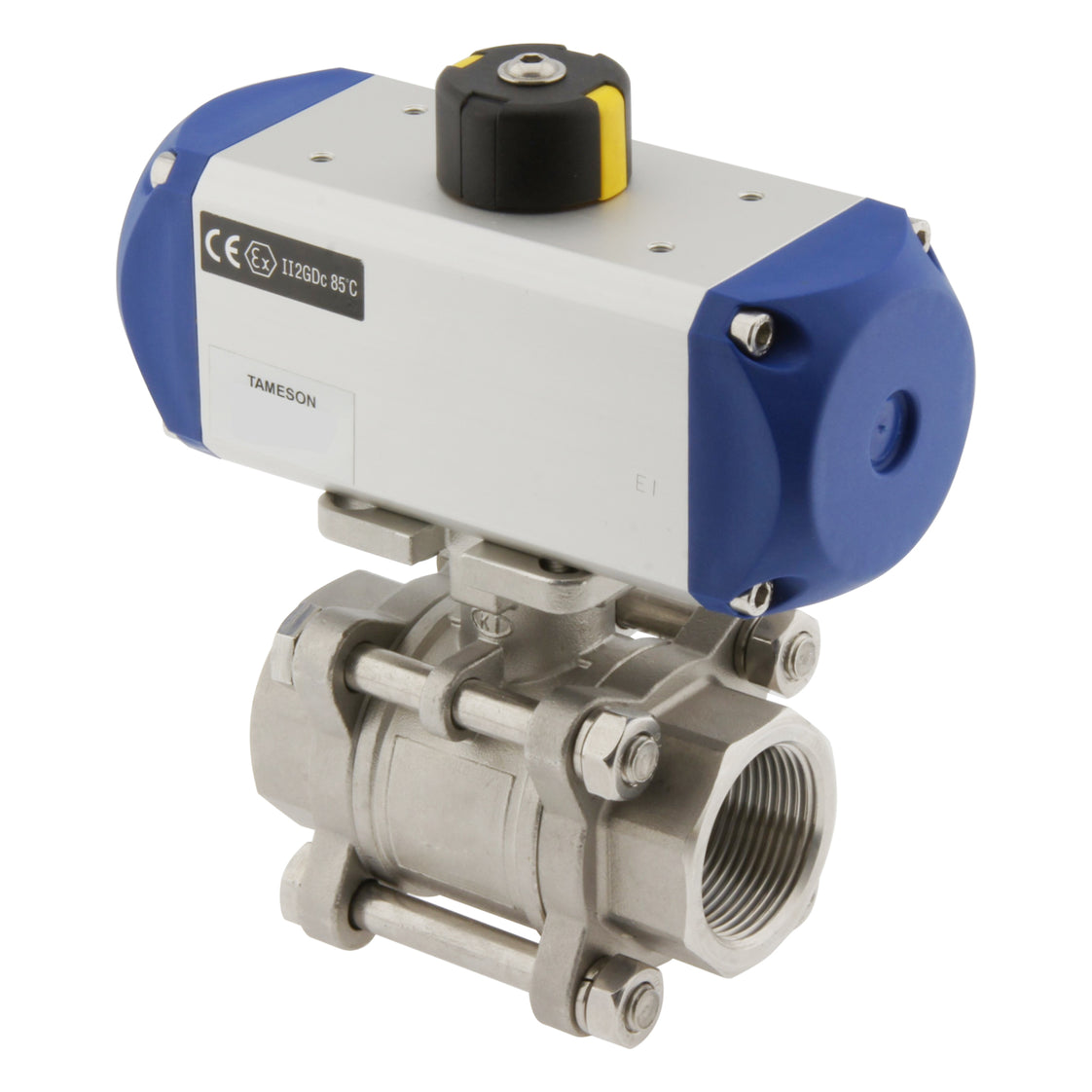

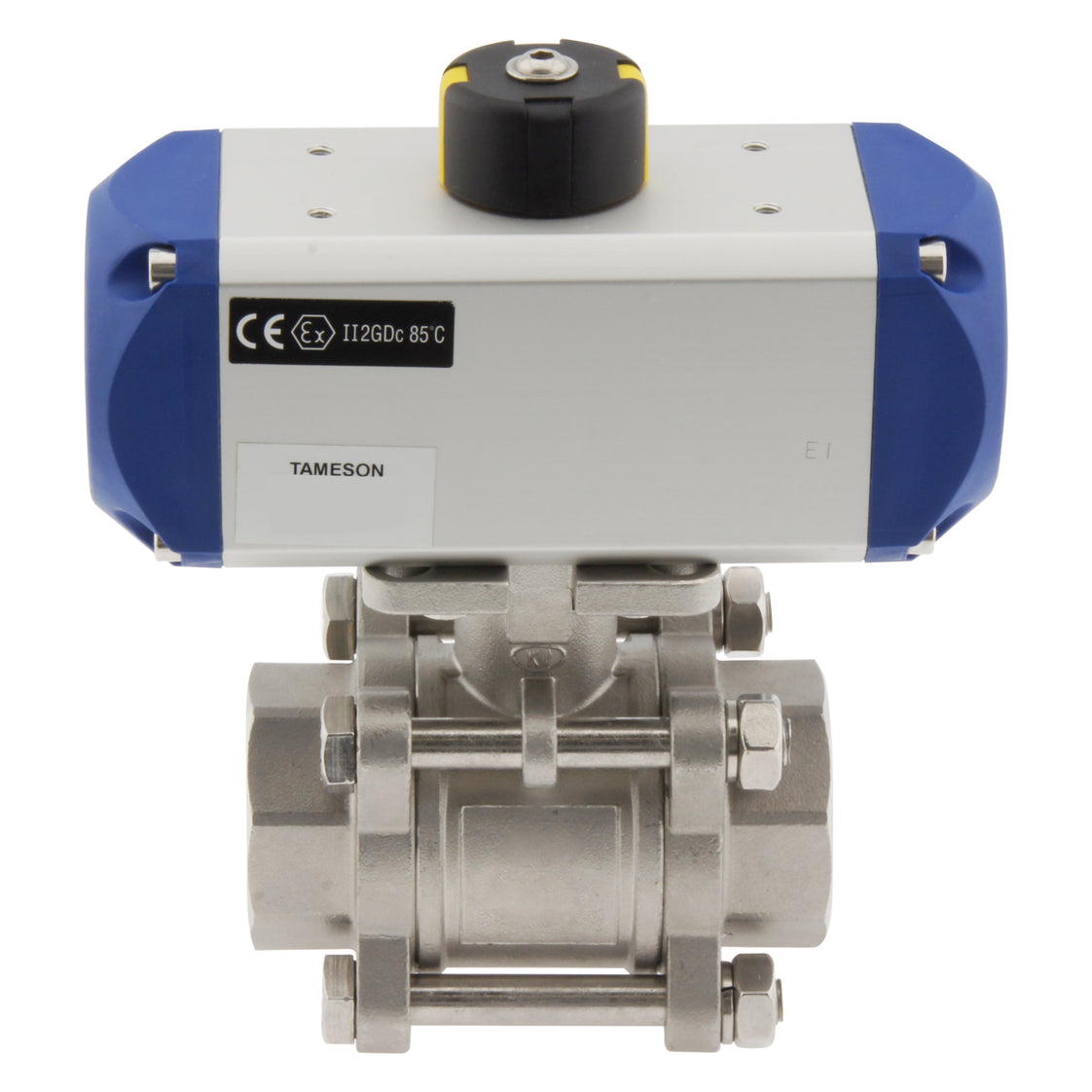

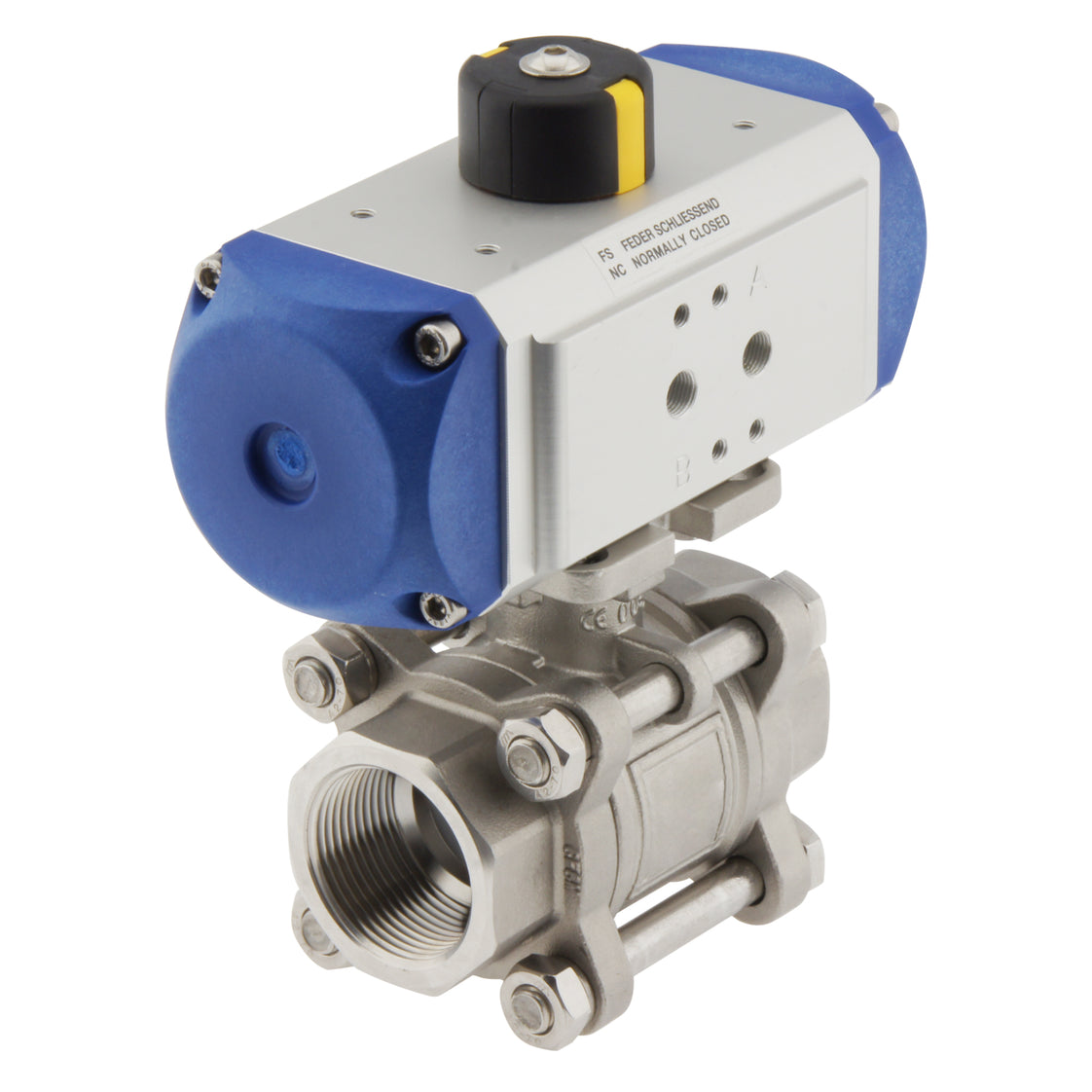

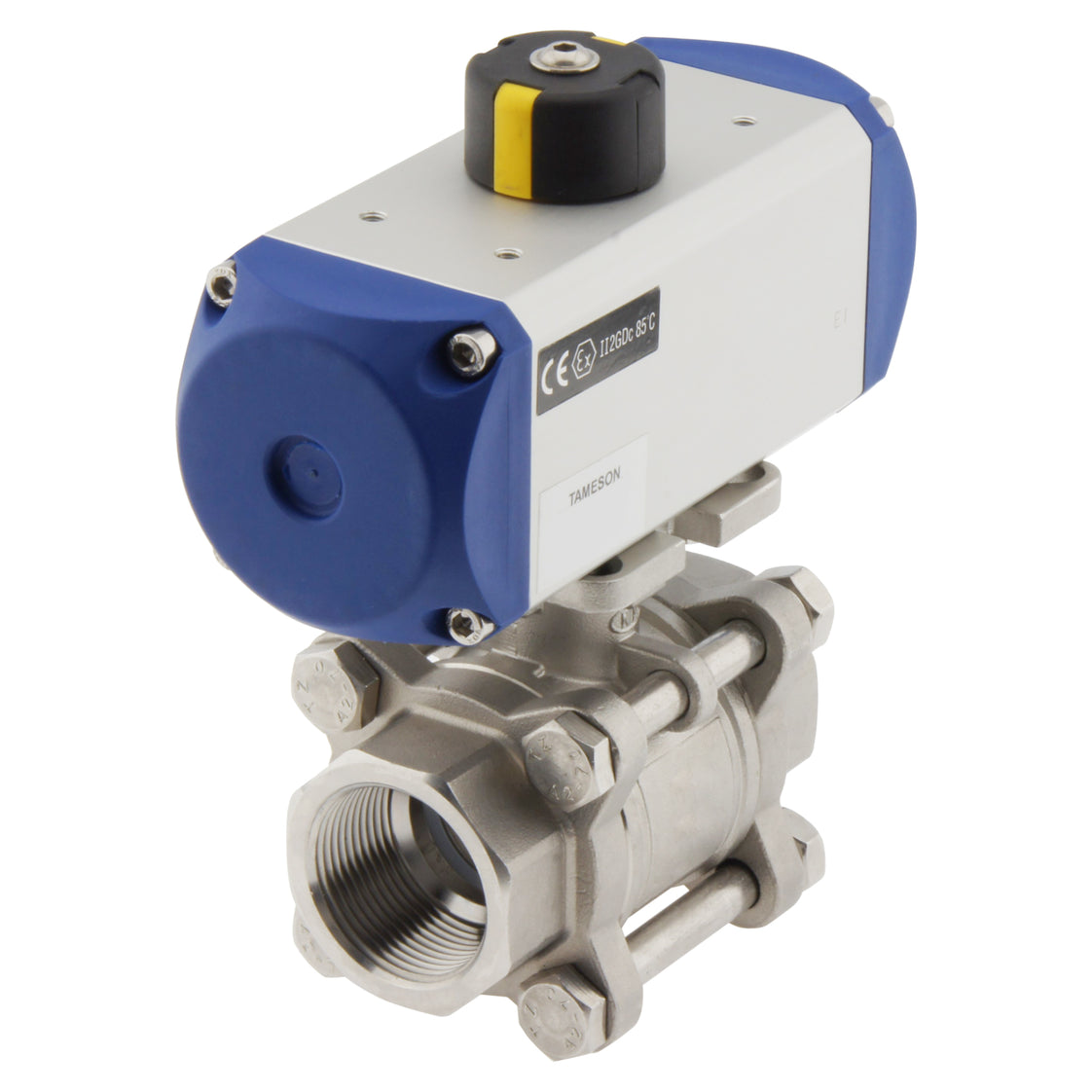

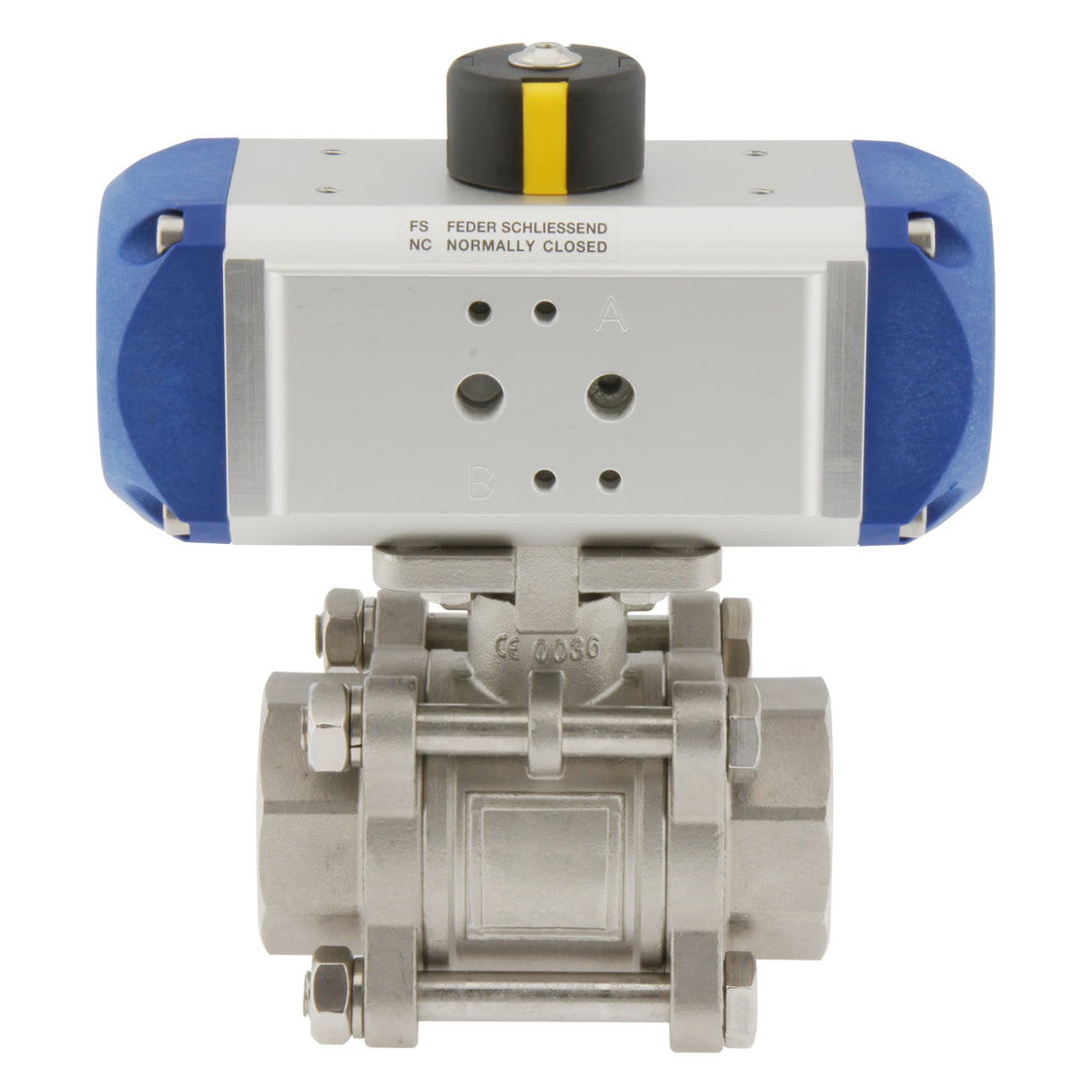

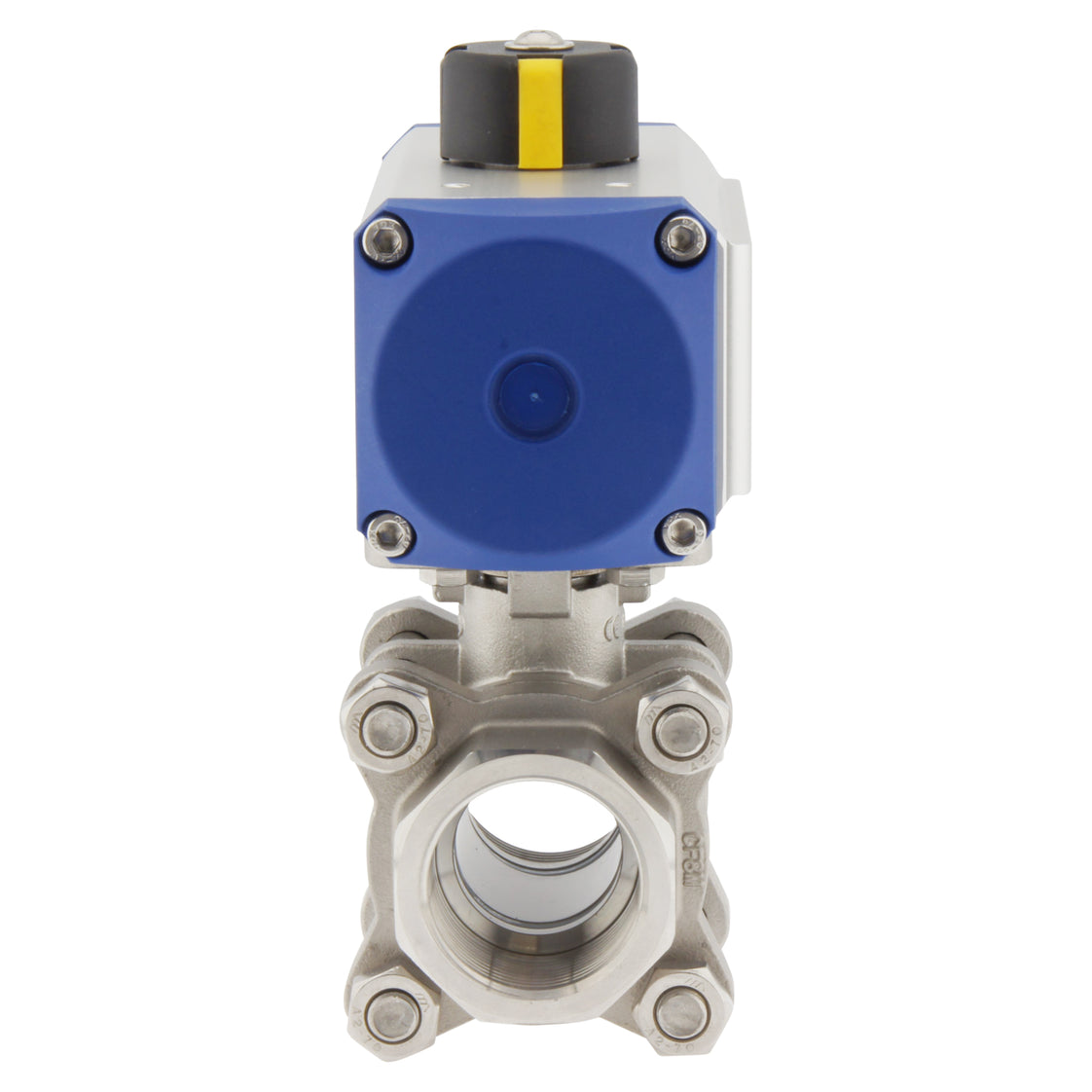

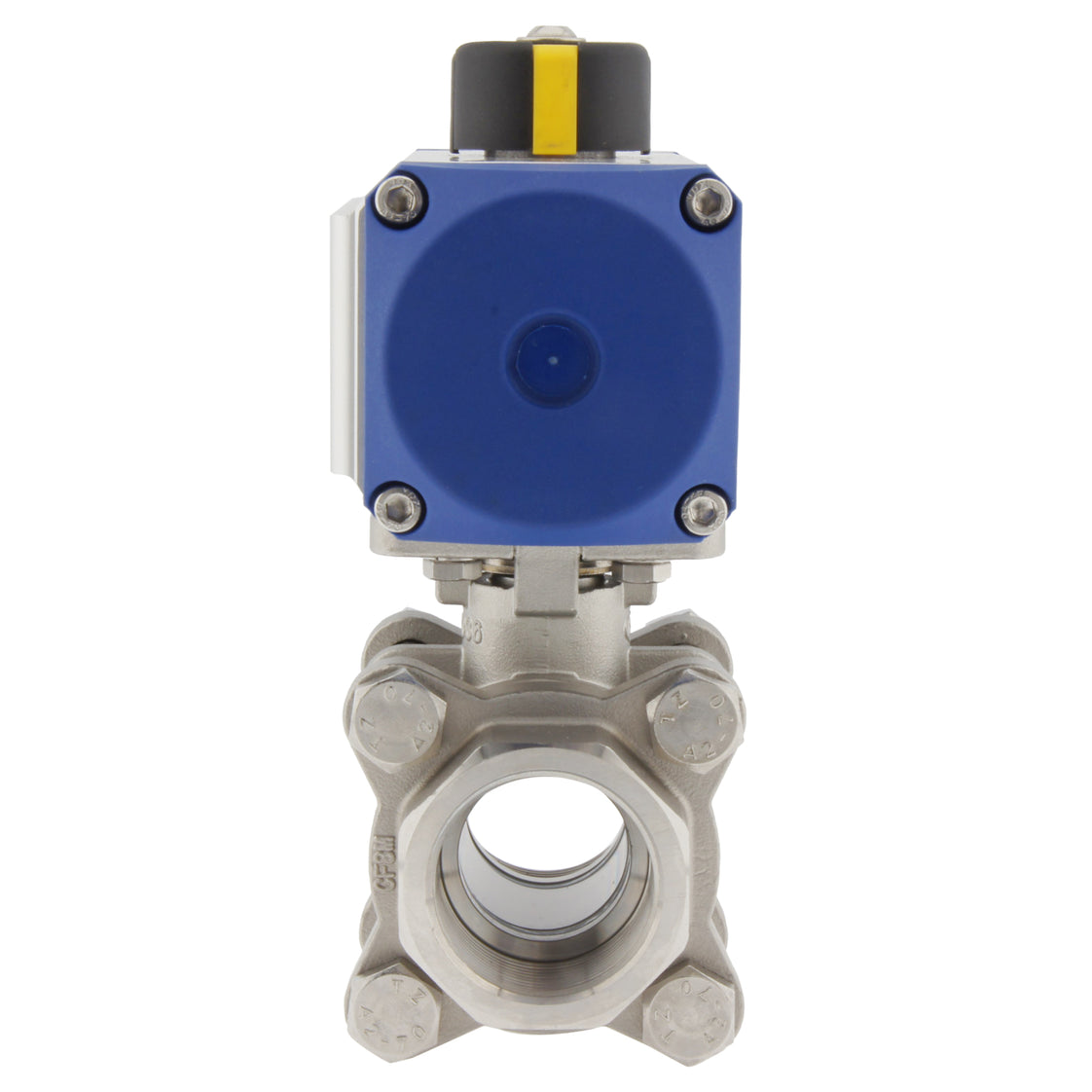

G1-1/4'' 2-Wege-Edelstahl-Pneumatik-Kugelhahn federgeschlossen - BL2SA3

Dieser pneumatisch gesteuerte 2-Wege-Kugelhahn ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 32 mm und ist für Flüssigkeiten und Gase von -20 bis 180°C geeignet. Der pneumatische Antrieb ist in der Lage, bei 8 bar ein Drehmoment von 14,4 Nm zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat ein G 1 1/4"-Gewinde zum Anschluss an die medienführende Rohrleitung/Schlauchleitung und der Kv-Wert beträgt 100 m3. Der Aktuator ist federgeschlossen und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein Gehäuse aus eloxiertem Aluminium und eine Abdeckung aus Acetalharz, während der Kugelhahn ein Gehäuse aus Edelstahl und eine PTFE-Dichtung hat. Der maximale Mediendruck beträgt 63 bar. Der Kugelhahn ist 3-teilig und ermöglicht eine gründliche Reinigung. Namur VDI/VDE 3845 Anschlusspunkte sind bereits am Stellantrieb vorhanden, um ein Namur-Magnetventil 1/4" direkt auf den Stellantrieb zu montieren oder einen Luftschlauch über den G 1/8" anzuschließen.  Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F05 (11 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
• Der Kugelhahn ist 3-teilig und ermöglicht eine gründliche Reinigung.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

• Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe PAL-BL2SA3

BL2SA3

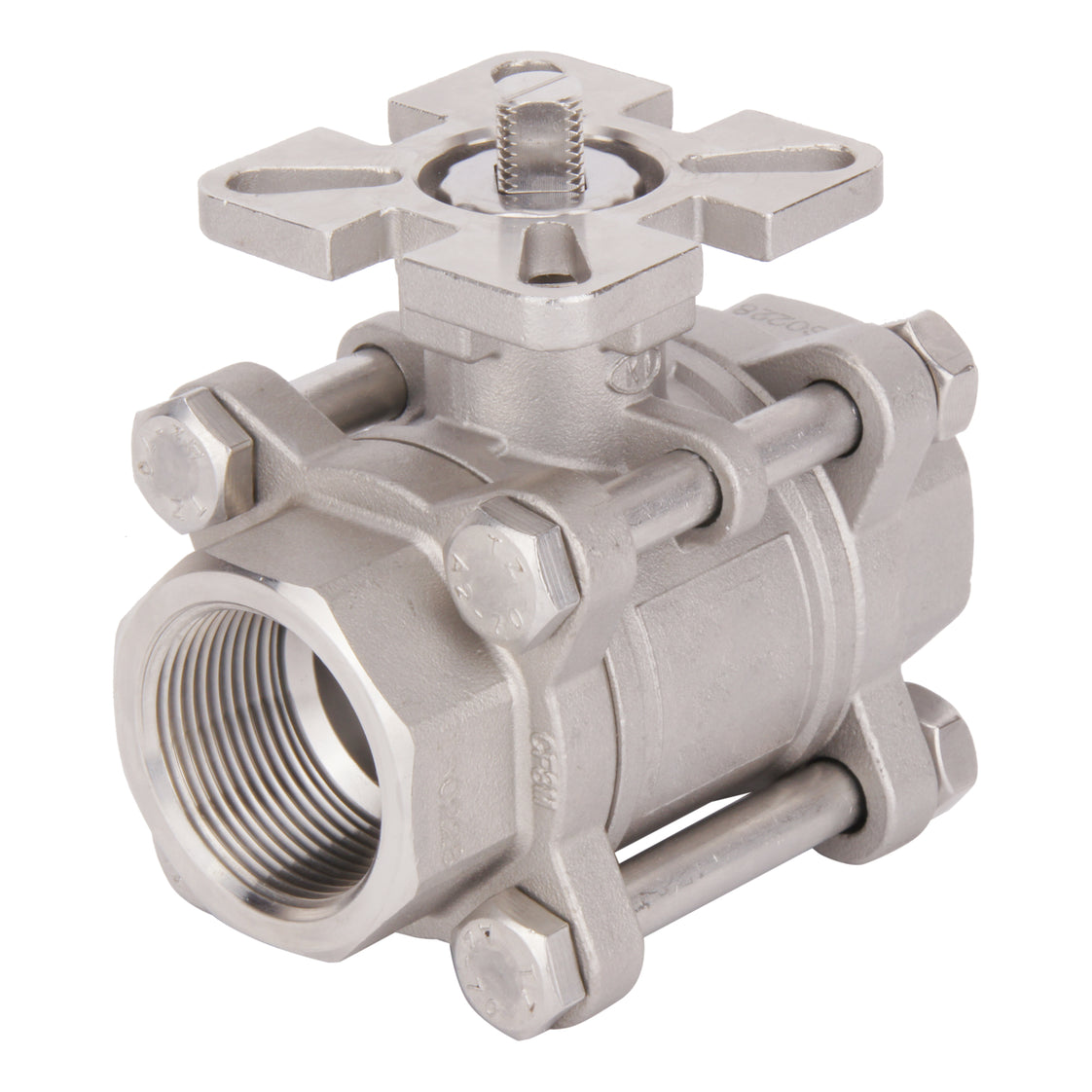

Die Kugelhähne der Serie BL2SA3 sind zuverlässige 2-Wege-Kugelhähne mit einem Gehäuse aus Edelstahl. Die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Sie sind für Temperaturen zwischen -20 und 180 Grad Celsius geeignet und von der Größe G 1/4" bis G 4" erhältlich. Die Kugelhähne der Serie BL2SA3 haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F10), der die Montage eines Stellantriebes ermöglicht.

PAL

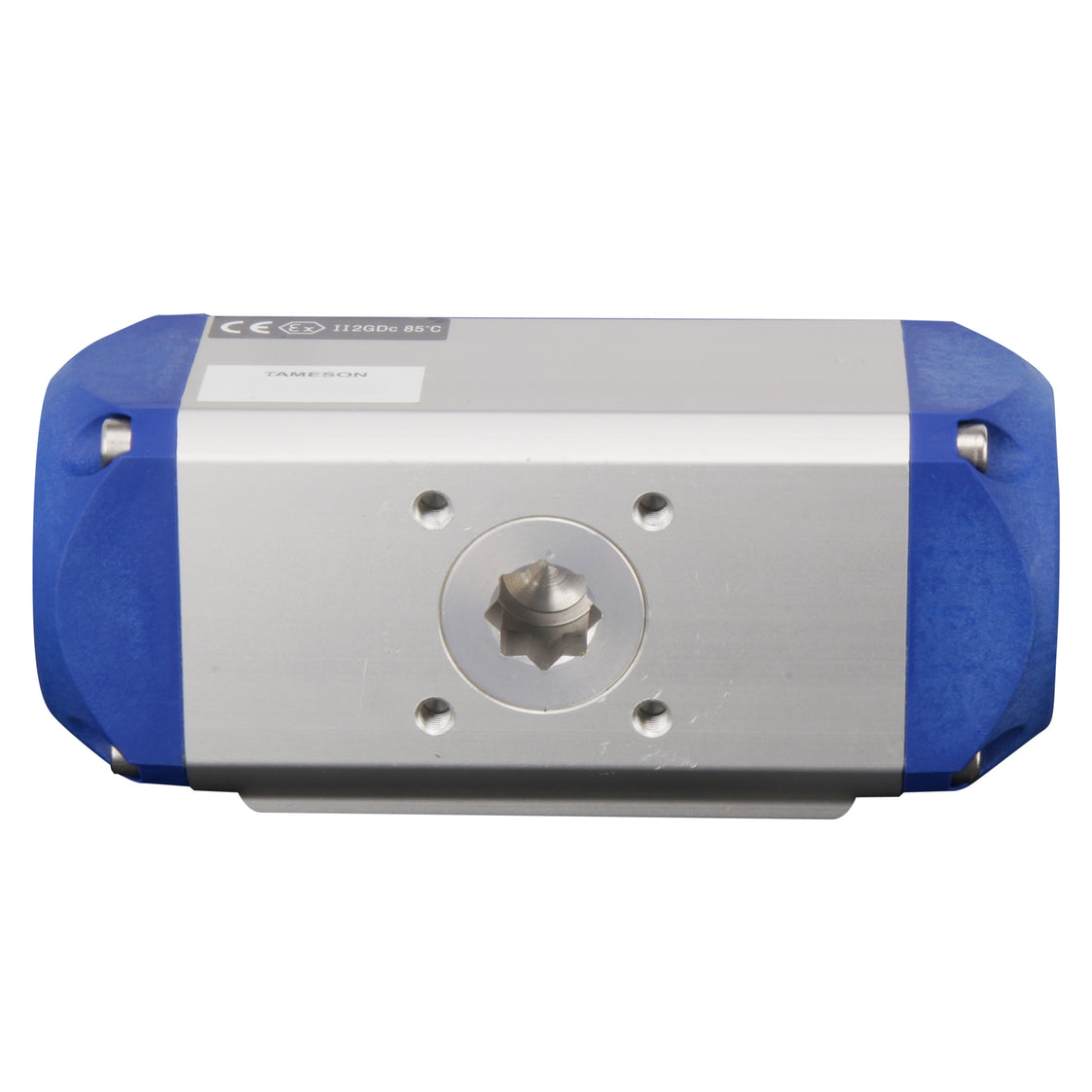

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Stellantriebe sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.

Ersatzteile

Kugelhahn: BL2SA3-114

Actuator: PALC-006-05-14

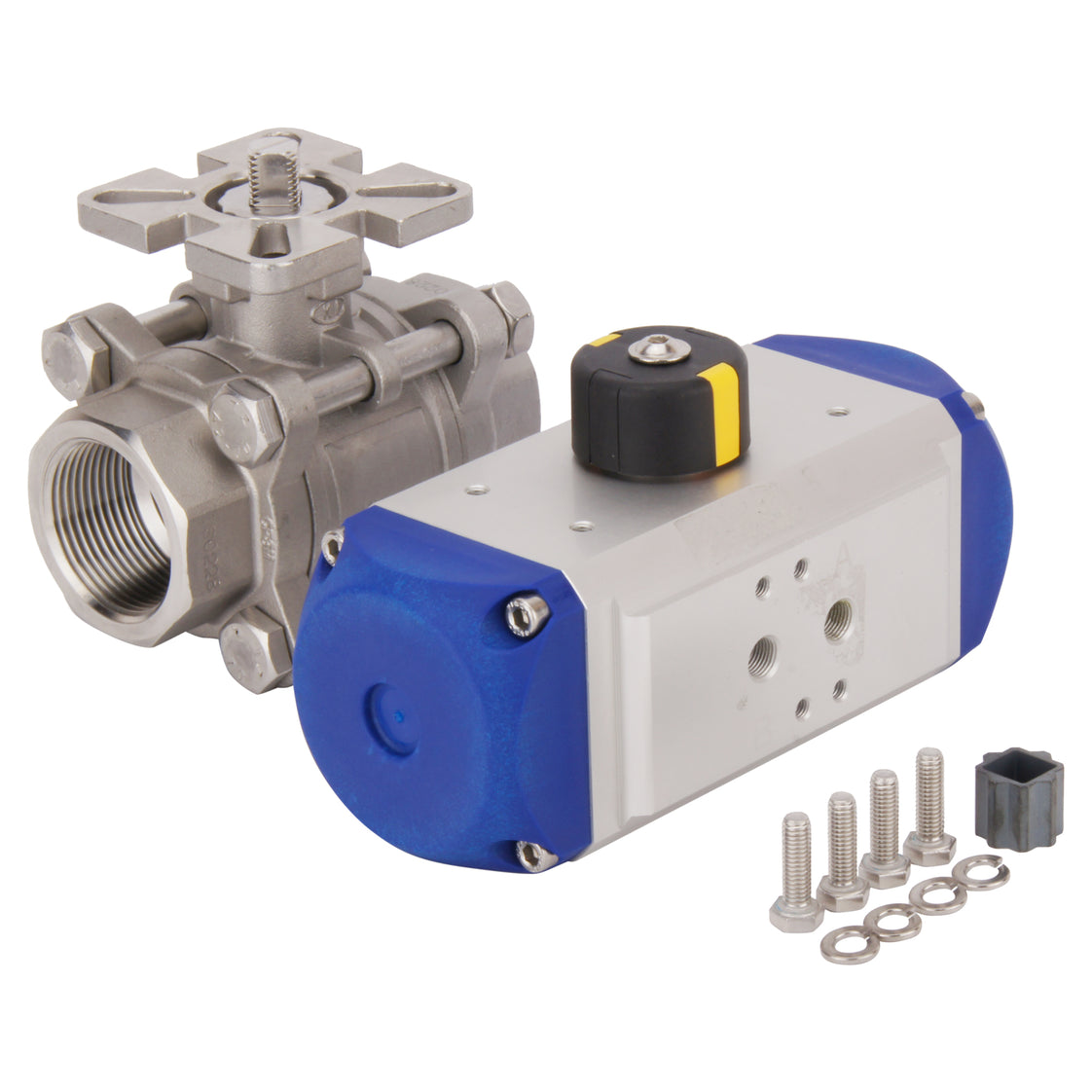

Hinweis: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
